EL ARTE GÓTICO LA ARQUITECTURA GÓTICA: Características generales

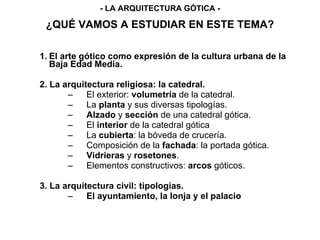

¿QUÉ VAMOS A ESTUDIAR EN ESTE TEMA? 1. El arte gótico como expresión de la cultura urbana de la Baja Edad Media. 2. La arquitectura religiosa: la catedral. El exterior:  volumetría  de la catedral. La  planta  y sus diversas tipologías. Alzado  y  sección  de una catedral gótica. El  interior  de la catedral gótica La  cubierta : la bóveda de crucería. Composición de la  fachada : la portada gótica. Vidrieras  y  rosetones . Elementos constructivos:  arcos  góticos. 3. La arquitectura civil: tipologías. El ayuntamiento, la lonja y el palacio - LA ARQUITECTURA GÓTICA -
LA CATEDRAL GÓTICA La sede del obispo: Monumentalidad urbana  La desaparición del  muro: Dios es luz Las vidrieras: la  Jerusalén celestial La portada La planta: cabecera con capillas absidiales - LA ARQUITECTURA GÓTICA -

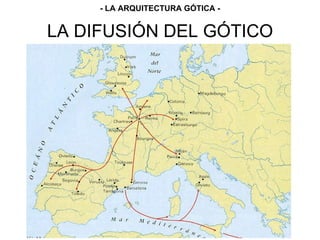

LA DIFUSIÓN DEL GÓTICO - LA ARQUITECTURA GÓTICA -

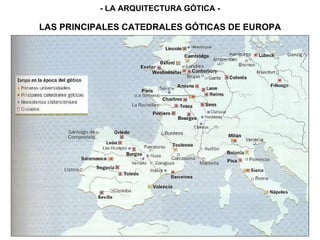

LAS PRINCIPALES CATEDRALES GÓTICAS DE EUROPA - LA ARQUITECTURA GÓTICA -

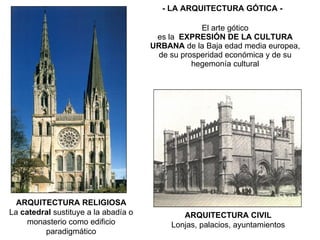

El arte gótico es la   EXPRESIÓN DE LA CULTURA URBANA  de la Baja edad media europea, de su prosperidad económica y de su hegemonía cultural ARQUITECTURA RELIGIOSA La  catedral  sustituye a la abadía o monasterio como edificio paradigmático ARQUITECTURA CIVIL Lonjas, palacios, ayuntamientos - LA ARQUITECTURA GÓTICA -

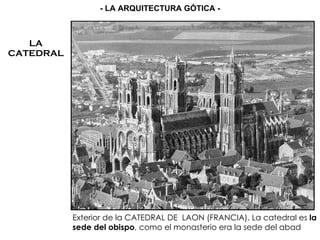

LA CATEDRAL Exterior de la CATEDRAL DE  LAON (FRANCIA). La catedral es  la sede del obispo , como el monasterio era la sede del abad - LA ARQUITECTURA GÓTICA -

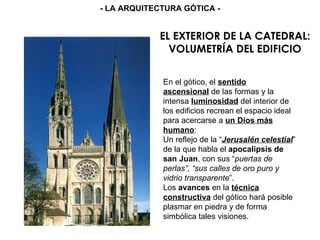

EL EXTERIOR DE LA CATEDRAL: VOLUMETRÍA DEL EDIFICIO En el gótico, el  sentido ascensional  de las formas y la intensa  luminosidad  del interior de los edificios recrean el espacio ideal para acercarse a  un Dios más humano : Un reflejo de la “ Jerusalén celestial ” de la que habla el  apocalipsis de san Juan , con sus “ puertas de perlas”, “sus calles de oro puro y vidrio transparente ”. Los  avances  en la  técnica constructiva  del gótico hará posible plasmar en piedra y de forma simbólica tales visiones. - LA ARQUITECTURA GÓTICA -

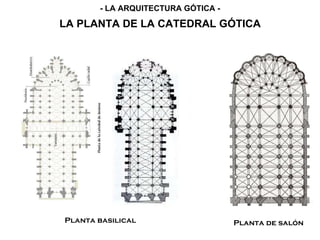

Planta basilical Planta de salón LA PLANTA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

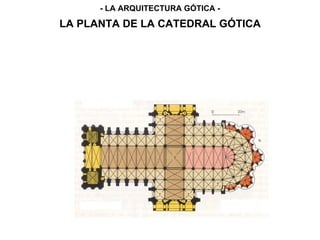

LA PLANTA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

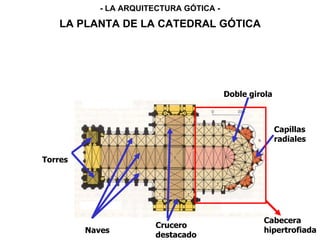

Doble girola Capillas radiales Cabecera hipertrofiada Crucero destacado Naves Torres LA PLANTA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

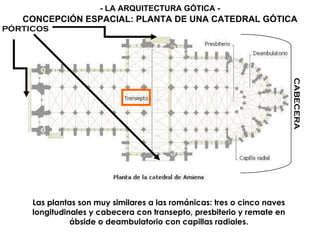

CABECERA Las plantas son muy similares a las románicas: tres o cinco naves longitudinales y cabecera con transepto, presbiterio y remate en ábside o deambulatorio con capillas radiales. CONCEPCIÓN ESPACIAL: PLANTA DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA - PÓRTICOS

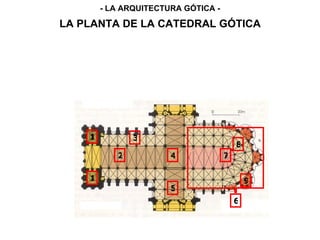

1 2 3 1 4 5 6 7 8 9 LA PLANTA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

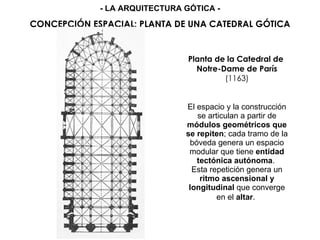

Planta de la Catedral de  Notre-Dame de París (1163) El espacio y la construcción se articulan a partir de  módulos geométricos que se repiten ; cada tramo de la bóveda genera un espacio modular que tiene  entidad tectónica autónoma .  Esta repetición genera un  ritmo ascensional y longitudinal  que converge en el  altar .   CONCEPCIÓN ESPACIAL: PLANTA DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

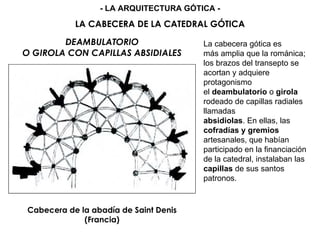

DEAMBULATORIO O GIROLA CON CAPILLAS ABSIDIALES Cabecera de la abadía de Saint Denis (Francia) La cabecera gótica es más amplia que la románica; los brazos del transepto se acortan y adquiere protagonismo el  deambulatorio  o  girola rodeado de capillas radiales llamadas absidiolas . En ellas, las  cofradías y gremios  artesanales, que habían participado en la financiación de la catedral, instalaban las  capillas  de sus santos patronos. LA CABECERA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

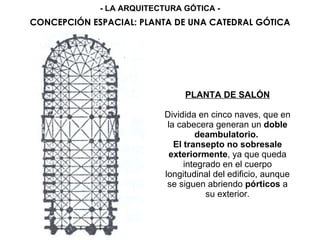

PLANTA DE SALÓN Dividida en cinco naves, que en la cabecera generan un  doble deambulatorio.  El transepto no sobresale exteriormente , ya que queda integrado en el cuerpo longitudinal del edificio, aunque se siguen abriendo  pórticos  a su exterior. CONCEPCIÓN ESPACIAL: PLANTA DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

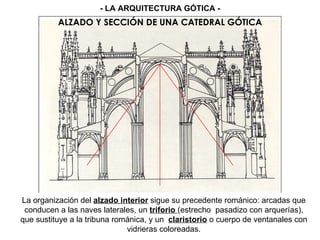

La organización del  alzado interior  sigue su precedente románico: arcadas que conducen a las naves laterales, un  triforio   (estrecho  pasadizo con arquerías), que sustituye a la tribuna románica, y un  claristorio  o cuerpo de ventanales con vidrieras coloreadas. ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

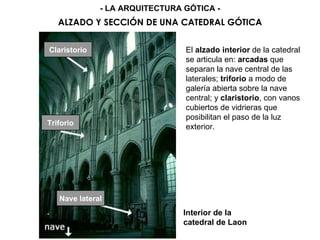

El  alzado interior  de la catedral se articula en:  arcadas  que separan la nave central de las laterales;  triforio  a modo de galería abierta sobre la nave central; y  claristorio , con vanos cubiertos de vidrieras que posibilitan el paso de la luz exterior. ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA - Interior de la catedral de Laon Nave lateral Triforio Claristorio

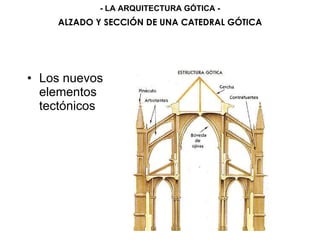

Los nuevos elementos tectónicos ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

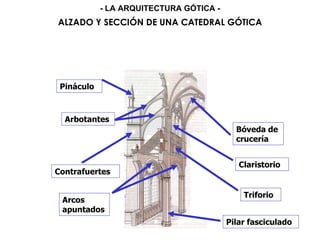

Bóveda de crucería Claristorio Contrafuertes Arbotantes Pináculo Triforio Arcos apuntados Pilar fasciculado ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

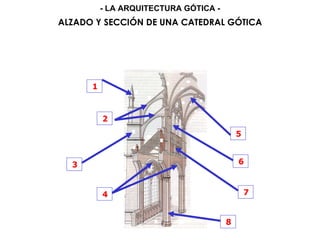

1 2 3 4 5 6 7 8 ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

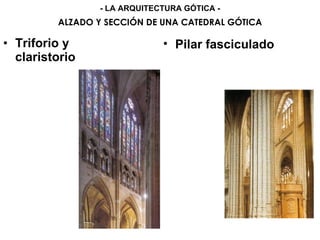

Triforio y claristorio ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA - Pilar fasciculado

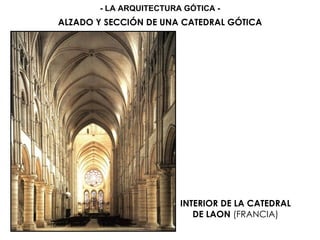

INTERIOR DE LA CATEDRAL DE LAON  (FRANCIA) ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

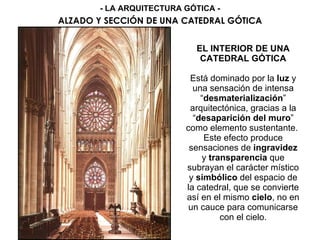

EL INTERIOR DE UNA CATEDRAL GÓTICA   Está dominado por la  luz  y una sensación de intensa “ desmaterialización ” arquitectónica, gracias a la “ desaparición del muro ” como elemento sustentante.  Este efecto produce sensaciones de  ingravidez  y  transparencia  que subrayan el carácter místico y  simbólico  del espacio de la catedral, que se convierte así en el mismo  cielo , no en un cauce para comunicarse con el cielo. ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

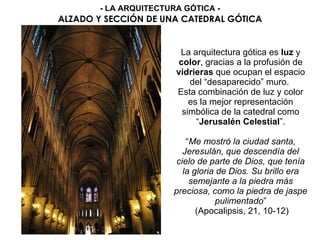

La arquitectura gótica es  luz  y  color , gracias a la profusión de  vidrieras  que ocupan el espacio del “desaparecido” muro.  Esta combinación de luz y color es la mejor representación simbólica de la catedral como “ Jerusalén Celestial ”. “ Me mostró la ciudad santa, Jeresulán, que descendía del cielo de parte de Dios, que tenía la gloria de Dios. Su brillo era semejante a la piedra más preciosa, como la piedra de jaspe pulimentado ”  (Apocalipsis, 21, 10-12) ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -

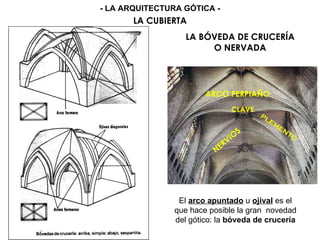

LA BÓVEDA DE CRUCERÍA O NERVADA CLAVE NERVIOS ARCO PERPIAÑO El  arco apuntado  u  ojival  es el que hace posible la gran  novedad del gótico: la  bóveda de crucería PLEMENTO LA CUBIERTA - LA ARQUITECTURA GÓTICA -

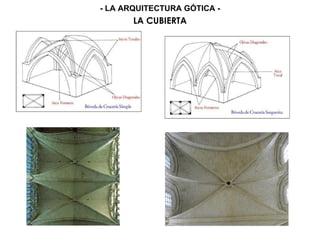

LA CUBIERTA - LA ARQUITECTURA GÓTICA -

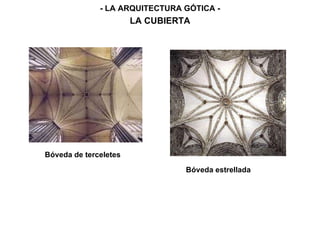

Bóveda de terceletes   Bóveda estrellada   LA CUBIERTA - LA ARQUITECTURA GÓTICA -

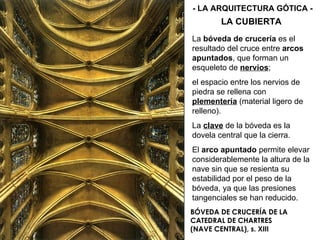

BÓVEDA DE CRUCERÍA DE LA CATEDRAL DE CHARTRES (NAVE CENTRAL), s. XIII LA CUBIERTA - LA ARQUITECTURA GÓTICA - La  bóveda de crucería  es el resultado del cruce entre  arcos apuntados , que forman un esqueleto de  nervios ; el espacio entre los nervios de piedra se rellena con  plementería  (material ligero de relleno). La  clave  de la bóveda es la dovela central que la cierra. El  arco apuntado  permite elevar considerablemente la altura de la nave sin que se resienta su estabilidad por el peso de la bóveda, ya que las presiones tangenciales se han reducido.

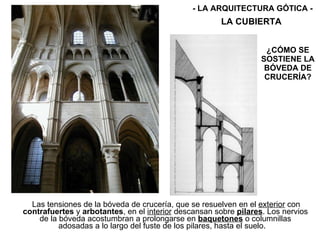

Las tensiones de la bóveda de crucería, que se resuelven en el  exterior  con  contrafuertes  y  arbotantes , en el  interior  descansan sobre  pilares . Los nervios de la bóveda acostumbran a prolongarse en  baquetones  o columnillas adosadas a lo largo del fuste de los pilares, hasta el suelo.  ¿CÓMO SE SOSTIENE LA BÓVEDA DE CRUCERÍA? LA CUBIERTA - LA ARQUITECTURA GÓTICA -

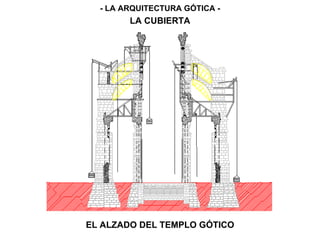

EL ALZADO DEL TEMPLO GÓTICO LA CUBIERTA - LA ARQUITECTURA GÓTICA -

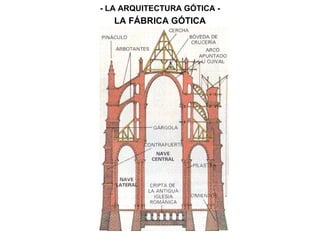

LA FÁBRICA GÓTICA - LA ARQUITECTURA GÓTICA -

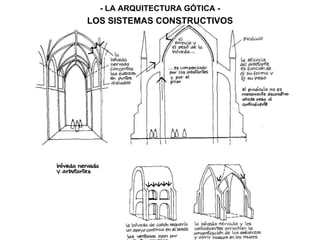

LOS SISTEMAS CONSTRUCTIVOS - LA ARQUITECTURA GÓTICA -

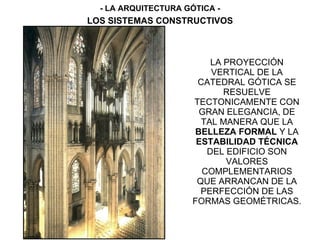

LA PROYECCIÓN VERTICAL DE LA CATEDRAL GÓTICA SE RESUELVE TECTONICAMENTE CON GRAN ELEGANCIA, DE TAL MANERA QUE LA  BELLEZA FORMAL  Y LA  ESTABILIDAD TÉCNICA  DEL EDIFICIO SON VALORES COMPLEMENTARIOS QUE ARRANCAN DE LA PERFECCIÓN DE LAS FORMAS GEOMÉTRICAS. - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS
LA DESMATERIALIZACIÓN DEL MURO:  EL  SISTEMA INVERNADERO Una vez que la cubierta ya no carga sobre los muros y éstos   desaparecen , grandes ventanales , decorados con  vidrieras  y  tracerías , que potencian la luminosidad, vendrán a ocupar su lugar. Las fachadas serán perforadas por un gran ventanal circular vidriado,   llamado  rosetón. LA  SAINT CHAPELLE  DE PARÍS - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS

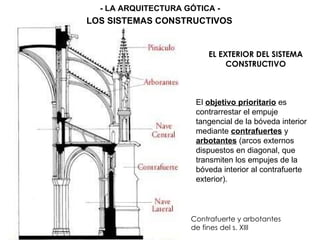

EL EXTERIOR DEL SISTEMA CONSTRUCTIVO El  objetivo prioritario  es contrarrestar el empuje tangencial de la bóveda interior mediante  contrafuertes  y  arbotantes  (arcos externos dispuestos en diagonal, que transmiten los empujes de la bóveda interior al contrafuerte exterior). - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS Contrafuerte y arbotantes de fines del s. XIII

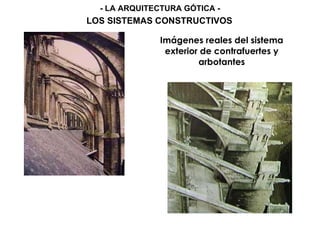

Imágenes reales del sistema exterior de contrafuertes y arbotantes - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS

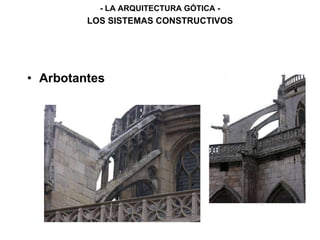

Arbotantes LOS SISTEMAS CONSTRUCTIVOS - LA ARQUITECTURA GÓTICA -
CONTRAFUERTES DE LA CATEDRAL DE CHARTRES AGUJA GÓTICA Las  torres ,  agujas ,  chapiteles  (remate piramidal),  pináculos  (remate cónico o piramidal),  gabletes  (remate en punta a modo de frontón)…son utilizados plásticamente para  acentuar el impulso ascensional  de la construcción gótica. - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS

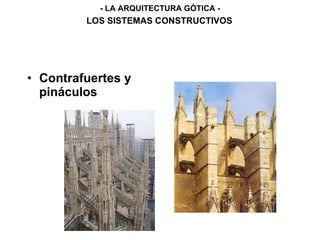

Contrafuertes y pináculos - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS

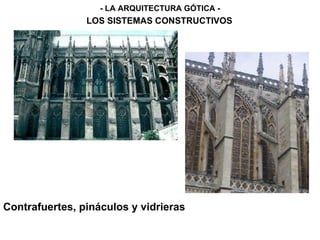

Contrafuertes, pináculos y vidrieras - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS

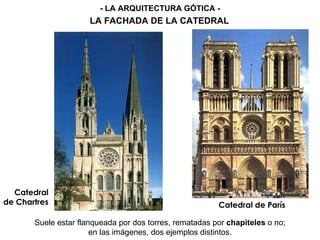

Catedral de Chartres Catedral de París Suele estar flanqueada por dos torres, rematadas por  chapiteles  o no; en las imágenes, dos ejemplos distintos. - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL

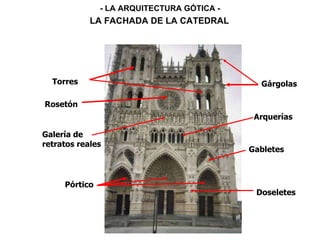

Rosetón Torres Gabletes Gárgolas Doseletes Pórtico Galería de retratos reales Arquerías - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL

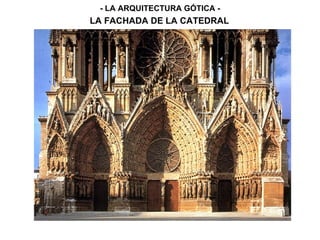

- LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL

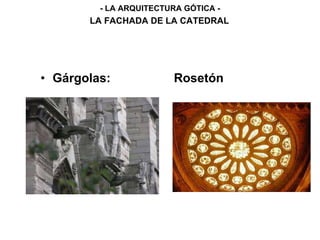

Gárgolas: Rosetón - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL

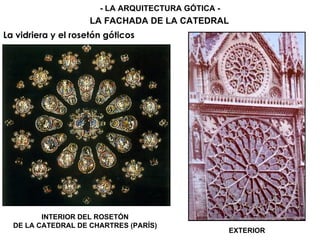

La vidriera y el rosetón góticos INTERIOR DEL ROSETÓN DE LA CATEDRAL DE CHARTRES (PARÍS) EXTERIOR - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL

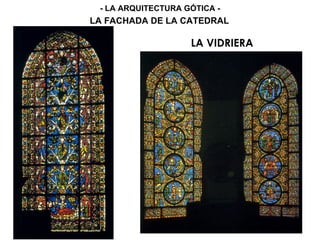

LA VIDRIERA LA FACHADA DE LA CATEDRAL - LA ARQUITECTURA GÓTICA -

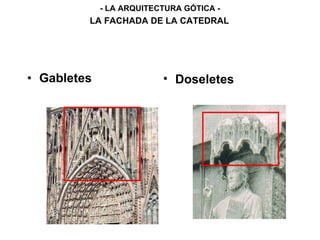

Gabletes - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL Doseletes

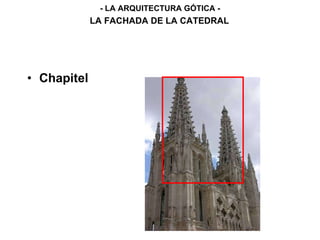

Chapitel - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL

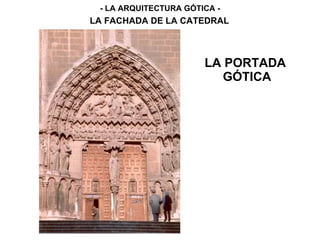

LA PORTADA  GÓTICA - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL

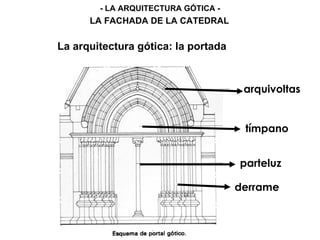

La arquitectura gótica: la portada arquivoltas tímpano parteluz derrame - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL

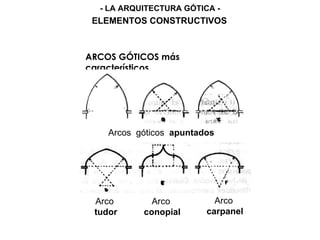

ARCOS GÓTICOS más característicos Arcos  góticos   apuntados Arco conopial Arco  carpanel - LA ARQUITECTURA GÓTICA - ELEMENTOS CONSTRUCTIVOS Arco tudor

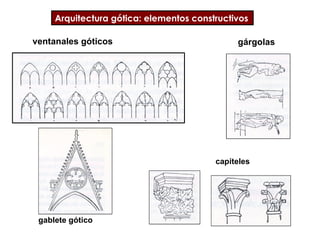

ventanales góticos Arquitectura gótica: elementos constructivos gablete gótico gárgolas capiteles

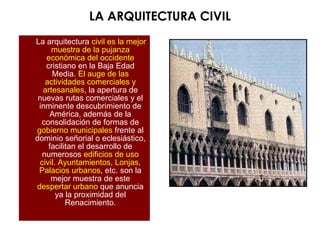

LA ARQUITECTURA CIVIL La arquitectura  civil es la mejor muestra de la pujanza económica del occidente  cristiano en la Baja Edad Media.  El auge de las actividades comerciales y artesanales , la apertura de nuevas rutas comerciales y el inminente descubrimiento de América, además de la consolidación de formas de  gobierno municipales  frente al dominio señorial o eclesiástico, facilitan el desarrollo de numerosos  edificios de uso civil. Ayuntamientos, Lonjas, Palacios urbanos , etc. son la mejor muestra de este  despertar urbano  que anuncia ya la proximidad del Renacimiento.

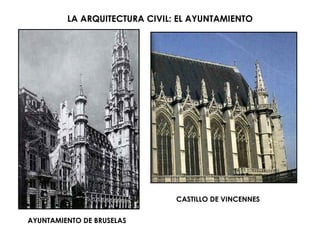

LA ARQUITECTURA CIVIL: EL AYUNTAMIENTO AYUNTAMIENTO DE BRUSELAS CASTILLO DE VINCENNES

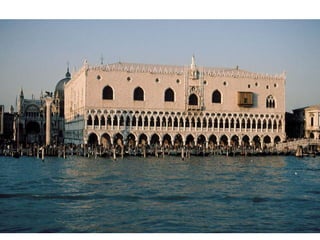

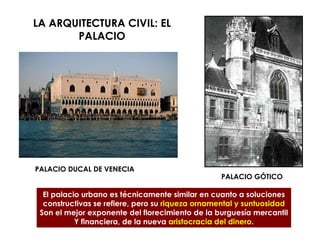

LA ARQUITECTURA CIVIL: EL PALACIO PALACIO DUCAL DE VENECIA PALACIO GÓTICO El palacio urbano es técnicamente similar en cuanto a soluciones constructivas se refiere, pero su  riqueza ornamental y suntuosidad Son el mejor exponente del florecimiento de la burguesía mercantil Y financiera, de la nueva  aristocracia del dinero .

- LA ARQUITECTURA GÓTICA - ARQUITECTURA CIVIL: EL PALACIO Plaza y palacio de la  Signoria   (Florencia)

Más contenido relacionado

La actualidad más candente

ARQUITECTURA GÓTICA
ARQUITECTURA GÓTICAARQUITECTURA GÓTICA
ARQUITECTURA GÓTICA
diana.artenet

La Arquitectura Románica Europea
La Arquitectura Románica Europea La Arquitectura Románica Europea
La Arquitectura Románica Europea
Tomás Pérez Molina

San Carlos Cuatro Fuentes_BORROMINI
San Carlos Cuatro Fuentes_BORROMINISan Carlos Cuatro Fuentes_BORROMINI
San Carlos Cuatro Fuentes_BORROMINI
Javier Pérez

Arquitectura del renacimiento
Arquitectura del  renacimientoArquitectura del  renacimiento
Arquitectura del renacimiento
jose saavedra

ART 05.E. Escultura románica.ppt
ART 05.E. Escultura románica.pptART 05.E. Escultura románica.ppt
ART 05.E. Escultura románica.ppt
Sergi Sanchiz Torres

Arquitectura Del Quatrocento
Arquitectura Del QuatrocentoArquitectura Del Quatrocento
Arquitectura Del Quatrocento
Tomás Pérez Molina

ARQUITECTURA BIZANTINA
ARQUITECTURA BIZANTINAARQUITECTURA BIZANTINA
ARQUITECTURA BIZANTINA
juan argelina

Arte Gótico
Arte GóticoArte Gótico
Arte Gótico
pilarmhernandez

Diferencias arquitectura románica y gótica rebeca gascón
Diferencias arquitectura románica y gótica rebeca gascónDiferencias arquitectura románica y gótica rebeca gascón
Diferencias arquitectura románica y gótica rebeca gascón
Sara Ruiz Arilla

Características de la arquitectura gótica
Características de la arquitectura góticaCaracterísticas de la arquitectura gótica
Características de la arquitectura gótica
lulespastor

Arquitectura románica
Arquitectura románicaArquitectura románica
Arquitectura románica
papefons Fons

Catedral de santiago de compostela
Catedral de santiago de compostelaCatedral de santiago de compostela
Catedral de santiago de compostela
agatagc

Planta de la catedral de Chartres gótico
Planta de la catedral de Chartres góticoPlanta de la catedral de Chartres gótico
Planta de la catedral de Chartres gótico
AngelSTG

Catedral de santiago plante e interior
Catedral de santiago plante e interiorCatedral de santiago plante e interior
Catedral de santiago plante e interior
Fernando Alvarez Fernández

Basilica de Saint Denis
Basilica de Saint DenisBasilica de Saint Denis
Basilica de Saint Denis
Silvia Delgado

Arte bizantino I. Introducción histórica y arquitectura.
Arte bizantino I. Introducción histórica y arquitectura.Arte bizantino I. Introducción histórica y arquitectura.
Arte bizantino I. Introducción histórica y arquitectura.
Alfredo García

Arquitectura románica
Arquitectura románicaArquitectura románica
Arquitectura románica
cherepaja

Análisis de la Catedral Reims
Análisis de la Catedral ReimsAnálisis de la Catedral Reims
Análisis de la Catedral Reims
Maria Fernanda Gómez Sánchez

Análisis de una obra arquitectónica (CATEDRAL REIMS FRANCIA)
Análisis de una obra arquitectónica  (CATEDRAL REIMS FRANCIA)Análisis de una obra arquitectónica  (CATEDRAL REIMS FRANCIA)
Análisis de una obra arquitectónica (CATEDRAL REIMS FRANCIA)
rafatortolero

Análisis de geometría: Capilla Pazzi
Análisis de geometría: Capilla PazziAnálisis de geometría: Capilla Pazzi
Análisis de geometría: Capilla Pazzi
AramisdeFonthill


La actualidad más candente (20)

ARQUITECTURA GÓTICA
ARQUITECTURA GÓTICAARQUITECTURA GÓTICA
ARQUITECTURA GÓTICA

La Arquitectura Románica Europea
La Arquitectura Románica Europea La Arquitectura Románica Europea
La Arquitectura Románica Europea

San Carlos Cuatro Fuentes_BORROMINI
San Carlos Cuatro Fuentes_BORROMINISan Carlos Cuatro Fuentes_BORROMINI
San Carlos Cuatro Fuentes_BORROMINI

Arquitectura del renacimiento
Arquitectura del  renacimientoArquitectura del  renacimiento
Arquitectura del renacimiento

ART 05.E. Escultura románica.ppt
ART 05.E. Escultura románica.pptART 05.E. Escultura románica.ppt
ART 05.E. Escultura románica.ppt

Arquitectura Del Quatrocento
Arquitectura Del QuatrocentoArquitectura Del Quatrocento
Arquitectura Del Quatrocento

ARQUITECTURA BIZANTINA
ARQUITECTURA BIZANTINAARQUITECTURA BIZANTINA
ARQUITECTURA BIZANTINA

Arte Gótico
Arte GóticoArte Gótico
Arte Gótico

Diferencias arquitectura románica y gótica rebeca gascón
Diferencias arquitectura románica y gótica rebeca gascónDiferencias arquitectura románica y gótica rebeca gascón
Diferencias arquitectura románica y gótica rebeca gascón

Características de la arquitectura gótica
Características de la arquitectura góticaCaracterísticas de la arquitectura gótica
Características de la arquitectura gótica

Arquitectura románica
Arquitectura románicaArquitectura románica
Arquitectura románica

Catedral de santiago de compostela
Catedral de santiago de compostelaCatedral de santiago de compostela
Catedral de santiago de compostela

Planta de la catedral de Chartres gótico
Planta de la catedral de Chartres góticoPlanta de la catedral de Chartres gótico
Planta de la catedral de Chartres gótico

Catedral de santiago plante e interior
Catedral de santiago plante e interiorCatedral de santiago plante e interior
Catedral de santiago plante e interior

Basilica de Saint Denis
Basilica de Saint DenisBasilica de Saint Denis
Basilica de Saint Denis

Arte bizantino I. Introducción histórica y arquitectura.
Arte bizantino I. Introducción histórica y arquitectura.Arte bizantino I. Introducción histórica y arquitectura.
Arte bizantino I. Introducción histórica y arquitectura.

Arquitectura románica
Arquitectura románicaArquitectura románica
Arquitectura románica

Análisis de la Catedral Reims
Análisis de la Catedral ReimsAnálisis de la Catedral Reims
Análisis de la Catedral Reims

Análisis de una obra arquitectónica (CATEDRAL REIMS FRANCIA)
Análisis de una obra arquitectónica  (CATEDRAL REIMS FRANCIA)Análisis de una obra arquitectónica  (CATEDRAL REIMS FRANCIA)
Análisis de una obra arquitectónica (CATEDRAL REIMS FRANCIA)

Análisis de geometría: Capilla Pazzi
Análisis de geometría: Capilla PazziAnálisis de geometría: Capilla Pazzi
Análisis de geometría: Capilla Pazzi


Similar a Arquitectura gótica

Características generales de la Arquitectura Gótica
Características generales de la Arquitectura GóticaCaracterísticas generales de la Arquitectura Gótica
Características generales de la Arquitectura Gótica
Dudas-Historia

Artegtico caractersticas
Artegtico caractersticasArtegtico caractersticas
Artegtico caractersticas
AlfreDoo Ortega

El Arte Gótico Caract. Grles. Arquitectura
El Arte Gótico Caract. Grles. ArquitecturaEl Arte Gótico Caract. Grles. Arquitectura
El Arte Gótico Caract. Grles. Arquitectura
Tomás Pérez Molina

arquitectura gótica
arquitectura góticaarquitectura gótica
arquitectura gótica
HOME

Arte gótico características generales y arquitectura
Arte gótico   características generales y arquitecturaArte gótico   características generales y arquitectura
Arte gótico características generales y arquitectura
Oscar González García - Profesor

Arquitectura gótica
Arquitectura góticaArquitectura gótica
Arquitectura gótica
E. La Banda

Arquitectura gotica 1
Arquitectura gotica 1Arquitectura gotica 1
Arquitectura gotica 1
PUCE SEDE IBARRA

UD10. Gótico
UD10. Gótico UD10. Gótico
UD10. Gótico
Rocío Bautista

Slideshare arquitectura gotica gianmar alarcon 26.371.688
Slideshare arquitectura gotica gianmar alarcon 26.371.688Slideshare arquitectura gotica gianmar alarcon 26.371.688
Slideshare arquitectura gotica gianmar alarcon 26.371.688
GianmarAlarcon

Presentación arte gótico arquitectura
Presentación arte gótico arquitecturaPresentación arte gótico arquitectura
Presentación arte gótico arquitectura
encarnagonzalo

Estructura gotica (1)
Estructura gotica (1)Estructura gotica (1)
Estructura gotica (1)
DairyCestari

Arquitectura gotica oscar
Arquitectura gotica oscarArquitectura gotica oscar
Arquitectura gotica oscar
oscarcorderoacero

Catedral Zacatecas
Catedral ZacatecasCatedral Zacatecas
Catedral Zacatecas
lupitasll

Arte gótico: arquitectura
Arte gótico: arquitecturaArte gótico: arquitectura
Arte gótico: arquitectura
encarnagonzalo

Arquitectura escultura pintura_gotica
Arquitectura escultura pintura_goticaArquitectura escultura pintura_gotica
Arquitectura escultura pintura_gotica
Katiuska Rodriguez

Fundamentos7 gotico
Fundamentos7 goticoFundamentos7 gotico
Fundamentos7 gotico
María José Gómez Redondo

8 arte gótico
8 arte gótico8 arte gótico
8 arte gótico
gorbea

Románico y gótico
Románico       y        góticoRománico       y        gótico
Románico y gótico
Paky Delgado

Arte gótico 2º ESO
Arte gótico 2º ESOArte gótico 2º ESO
Arte gótico 2º ESO
palomaromero

GÓTICO
GÓTICOGÓTICO

Similar a Arquitectura gótica (20)

Características generales de la Arquitectura Gótica
Características generales de la Arquitectura GóticaCaracterísticas generales de la Arquitectura Gótica
Características generales de la Arquitectura Gótica

Artegtico caractersticas
Artegtico caractersticasArtegtico caractersticas
Artegtico caractersticas

El Arte Gótico Caract. Grles. Arquitectura
El Arte Gótico Caract. Grles. ArquitecturaEl Arte Gótico Caract. Grles. Arquitectura
El Arte Gótico Caract. Grles. Arquitectura

arquitectura gótica
arquitectura góticaarquitectura gótica
arquitectura gótica

Arte gótico características generales y arquitectura
Arte gótico   características generales y arquitecturaArte gótico   características generales y arquitectura
Arte gótico características generales y arquitectura

Arquitectura gótica
Arquitectura góticaArquitectura gótica
Arquitectura gótica

Arquitectura gotica 1
Arquitectura gotica 1Arquitectura gotica 1
Arquitectura gotica 1

UD10. Gótico
UD10. Gótico UD10. Gótico
UD10. Gótico

Slideshare arquitectura gotica gianmar alarcon 26.371.688
Slideshare arquitectura gotica gianmar alarcon 26.371.688Slideshare arquitectura gotica gianmar alarcon 26.371.688
Slideshare arquitectura gotica gianmar alarcon 26.371.688

Presentación arte gótico arquitectura
Presentación arte gótico arquitecturaPresentación arte gótico arquitectura
Presentación arte gótico arquitectura

Estructura gotica (1)
Estructura gotica (1)Estructura gotica (1)
Estructura gotica (1)

Arquitectura gotica oscar
Arquitectura gotica oscarArquitectura gotica oscar
Arquitectura gotica oscar

Catedral Zacatecas
Catedral ZacatecasCatedral Zacatecas
Catedral Zacatecas

Arte gótico: arquitectura
Arte gótico: arquitecturaArte gótico: arquitectura
Arte gótico: arquitectura

Arquitectura escultura pintura_gotica
Arquitectura escultura pintura_goticaArquitectura escultura pintura_gotica
Arquitectura escultura pintura_gotica

Fundamentos7 gotico
Fundamentos7 goticoFundamentos7 gotico
Fundamentos7 gotico

8 arte gótico
8 arte gótico8 arte gótico
8 arte gótico

Románico y gótico
Románico       y        góticoRománico       y        gótico
Románico y gótico

Arte gótico 2º ESO
Arte gótico 2º ESOArte gótico 2º ESO
Arte gótico 2º ESO

GÓTICO
GÓTICOGÓTICO
GÓTICO


Más de Beatriz Es

Temario Arte
Temario ArteTemario Arte
Temario Arte
Beatriz Es

Pinturabarroca
PinturabarrocaPinturabarroca
Pinturabarroca
Beatriz Es

02 arte-barroco-arquitecturacaractersticas-generalesppt1640
02 arte-barroco-arquitecturacaractersticas-generalesppt164002 arte-barroco-arquitecturacaractersticas-generalesppt1640
02 arte-barroco-arquitecturacaractersticas-generalesppt1640
Beatriz Es

Bachillerelartedelcinquecento 100326012623-phpapp02(1)
Bachillerelartedelcinquecento 100326012623-phpapp02(1)Bachillerelartedelcinquecento 100326012623-phpapp02(1)
Bachillerelartedelcinquecento 100326012623-phpapp02(1)
Beatriz Es

Bachillerelartedelquattrocento 100325121537-phpapp01
Bachillerelartedelquattrocento 100325121537-phpapp01Bachillerelartedelquattrocento 100325121537-phpapp01
Bachillerelartedelquattrocento 100325121537-phpapp01
Beatriz Es

Arteprehistoria
ArteprehistoriaArteprehistoria
Arteprehistoria
Beatriz Es

Presentaciónrománico
PresentaciónrománicoPresentaciónrománico
Presentaciónrománico
Beatriz Es

Presentaciónrománico
PresentaciónrománicoPresentaciónrománico
Presentaciónrománico
Beatriz Es

Arte islamico-en-al-andalus-
Arte islamico-en-al-andalus-Arte islamico-en-al-andalus-
Arte islamico-en-al-andalus-
Beatriz Es

Art01 belartegriego-laarquitectura-091001113850-phpapp01
Art01 belartegriego-laarquitectura-091001113850-phpapp01Art01 belartegriego-laarquitectura-091001113850-phpapp01
Art01 belartegriego-laarquitectura-091001113850-phpapp01
Beatriz Es

Art01 belartegriego-laarquitectura-091001113850-phpapp01
Art01 belartegriego-laarquitectura-091001113850-phpapp01Art01 belartegriego-laarquitectura-091001113850-phpapp01
Art01 belartegriego-laarquitectura-091001113850-phpapp01
Beatriz Es

Escultura griega-1193871941353414-5
Escultura griega-1193871941353414-5Escultura griega-1193871941353414-5
Escultura griega-1193871941353414-5
Beatriz Es

Escultura griega-1193871941353414-5
Escultura griega-1193871941353414-5Escultura griega-1193871941353414-5
Escultura griega-1193871941353414-5
Beatriz Es


Más de Beatriz Es (13)

Temario Arte
Temario ArteTemario Arte
Temario Arte

Pinturabarroca
PinturabarrocaPinturabarroca
Pinturabarroca

02 arte-barroco-arquitecturacaractersticas-generalesppt1640
02 arte-barroco-arquitecturacaractersticas-generalesppt164002 arte-barroco-arquitecturacaractersticas-generalesppt1640
02 arte-barroco-arquitecturacaractersticas-generalesppt1640

Bachillerelartedelcinquecento 100326012623-phpapp02(1)
Bachillerelartedelcinquecento 100326012623-phpapp02(1)Bachillerelartedelcinquecento 100326012623-phpapp02(1)
Bachillerelartedelcinquecento 100326012623-phpapp02(1)

Bachillerelartedelquattrocento 100325121537-phpapp01
Bachillerelartedelquattrocento 100325121537-phpapp01Bachillerelartedelquattrocento 100325121537-phpapp01
Bachillerelartedelquattrocento 100325121537-phpapp01

Arteprehistoria
ArteprehistoriaArteprehistoria
Arteprehistoria

Presentaciónrománico
PresentaciónrománicoPresentaciónrománico
Presentaciónrománico

Presentaciónrománico
PresentaciónrománicoPresentaciónrománico
Presentaciónrománico

Arte islamico-en-al-andalus-
Arte islamico-en-al-andalus-Arte islamico-en-al-andalus-
Arte islamico-en-al-andalus-

Art01 belartegriego-laarquitectura-091001113850-phpapp01
Art01 belartegriego-laarquitectura-091001113850-phpapp01Art01 belartegriego-laarquitectura-091001113850-phpapp01
Art01 belartegriego-laarquitectura-091001113850-phpapp01

Art01 belartegriego-laarquitectura-091001113850-phpapp01
Art01 belartegriego-laarquitectura-091001113850-phpapp01Art01 belartegriego-laarquitectura-091001113850-phpapp01
Art01 belartegriego-laarquitectura-091001113850-phpapp01

Escultura griega-1193871941353414-5
Escultura griega-1193871941353414-5Escultura griega-1193871941353414-5
Escultura griega-1193871941353414-5

Escultura griega-1193871941353414-5
Escultura griega-1193871941353414-5Escultura griega-1193871941353414-5
Escultura griega-1193871941353414-5


Arquitectura gótica

  • 1. EL ARTE GÓTICO LA ARQUITECTURA GÓTICA: Características generales
  • 2. ¿QUÉ VAMOS A ESTUDIAR EN ESTE TEMA? 1. El arte gótico como expresión de la cultura urbana de la Baja Edad Media. 2. La arquitectura religiosa: la catedral. El exterior: volumetría de la catedral. La planta y sus diversas tipologías. Alzado y sección de una catedral gótica. El interior de la catedral gótica La cubierta : la bóveda de crucería. Composición de la fachada : la portada gótica. Vidrieras y rosetones . Elementos constructivos: arcos góticos. 3. La arquitectura civil: tipologías. El ayuntamiento, la lonja y el palacio - LA ARQUITECTURA GÓTICA -
  • 3. LA CATEDRAL GÓTICA La sede del obispo: Monumentalidad urbana La desaparición del muro: Dios es luz Las vidrieras: la Jerusalén celestial La portada La planta: cabecera con capillas absidiales - LA ARQUITECTURA GÓTICA -
  • 4. LA DIFUSIÓN DEL GÓTICO - LA ARQUITECTURA GÓTICA -
  • 5. LAS PRINCIPALES CATEDRALES GÓTICAS DE EUROPA - LA ARQUITECTURA GÓTICA -
  • 6. El arte gótico es la EXPRESIÓN DE LA CULTURA URBANA de la Baja edad media europea, de su prosperidad económica y de su hegemonía cultural ARQUITECTURA RELIGIOSA La catedral sustituye a la abadía o monasterio como edificio paradigmático ARQUITECTURA CIVIL Lonjas, palacios, ayuntamientos - LA ARQUITECTURA GÓTICA -
  • 7. LA CATEDRAL Exterior de la CATEDRAL DE LAON (FRANCIA). La catedral es la sede del obispo , como el monasterio era la sede del abad - LA ARQUITECTURA GÓTICA -

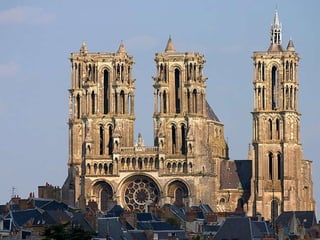

  • 8.
  • 9. EL EXTERIOR DE LA CATEDRAL: VOLUMETRÍA DEL EDIFICIO En el gótico, el sentido ascensional de las formas y la intensa luminosidad del interior de los edificios recrean el espacio ideal para acercarse a un Dios más humano : Un reflejo de la “ Jerusalén celestial ” de la que habla el apocalipsis de san Juan , con sus “ puertas de perlas”, “sus calles de oro puro y vidrio transparente ”. Los avances en la técnica constructiva del gótico hará posible plasmar en piedra y de forma simbólica tales visiones. - LA ARQUITECTURA GÓTICA -
  • 10. Planta basilical Planta de salón LA PLANTA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 11. LA PLANTA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 12. Doble girola Capillas radiales Cabecera hipertrofiada Crucero destacado Naves Torres LA PLANTA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 13. CABECERA Las plantas son muy similares a las románicas: tres o cinco naves longitudinales y cabecera con transepto, presbiterio y remate en ábside o deambulatorio con capillas radiales. CONCEPCIÓN ESPACIAL: PLANTA DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA - PÓRTICOS
  • 14. 1 2 3 1 4 5 6 7 8 9 LA PLANTA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 15. Planta de la Catedral de Notre-Dame de París (1163) El espacio y la construcción se articulan a partir de módulos geométricos que se repiten ; cada tramo de la bóveda genera un espacio modular que tiene entidad tectónica autónoma . Esta repetición genera un ritmo ascensional y longitudinal que converge en el altar . CONCEPCIÓN ESPACIAL: PLANTA DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 16. DEAMBULATORIO O GIROLA CON CAPILLAS ABSIDIALES Cabecera de la abadía de Saint Denis (Francia) La cabecera gótica es más amplia que la románica; los brazos del transepto se acortan y adquiere protagonismo el deambulatorio o girola rodeado de capillas radiales llamadas absidiolas . En ellas, las cofradías y gremios artesanales, que habían participado en la financiación de la catedral, instalaban las capillas de sus santos patronos. LA CABECERA DE LA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 17. PLANTA DE SALÓN Dividida en cinco naves, que en la cabecera generan un doble deambulatorio. El transepto no sobresale exteriormente , ya que queda integrado en el cuerpo longitudinal del edificio, aunque se siguen abriendo pórticos a su exterior. CONCEPCIÓN ESPACIAL: PLANTA DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 18. La organización del alzado interior sigue su precedente románico: arcadas que conducen a las naves laterales, un triforio (estrecho pasadizo con arquerías), que sustituye a la tribuna románica, y un claristorio o cuerpo de ventanales con vidrieras coloreadas. ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 19. El alzado interior de la catedral se articula en: arcadas que separan la nave central de las laterales; triforio a modo de galería abierta sobre la nave central; y claristorio , con vanos cubiertos de vidrieras que posibilitan el paso de la luz exterior. ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA - Interior de la catedral de Laon Nave lateral Triforio Claristorio
  • 20. Los nuevos elementos tectónicos ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 21. Bóveda de crucería Claristorio Contrafuertes Arbotantes Pináculo Triforio Arcos apuntados Pilar fasciculado ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 22. 1 2 3 4 5 6 7 8 ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 23. Triforio y claristorio ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA - Pilar fasciculado
  • 24. INTERIOR DE LA CATEDRAL DE LAON (FRANCIA) ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 25. EL INTERIOR DE UNA CATEDRAL GÓTICA Está dominado por la luz y una sensación de intensa “ desmaterialización ” arquitectónica, gracias a la “ desaparición del muro ” como elemento sustentante. Este efecto produce sensaciones de ingravidez y transparencia que subrayan el carácter místico y simbólico del espacio de la catedral, que se convierte así en el mismo cielo , no en un cauce para comunicarse con el cielo. ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 26. La arquitectura gótica es luz y color , gracias a la profusión de vidrieras que ocupan el espacio del “desaparecido” muro. Esta combinación de luz y color es la mejor representación simbólica de la catedral como “ Jerusalén Celestial ”. “ Me mostró la ciudad santa, Jeresulán, que descendía del cielo de parte de Dios, que tenía la gloria de Dios. Su brillo era semejante a la piedra más preciosa, como la piedra de jaspe pulimentado ” (Apocalipsis, 21, 10-12) ALZADO Y SECCIÓN DE UNA CATEDRAL GÓTICA - LA ARQUITECTURA GÓTICA -
  • 27. LA BÓVEDA DE CRUCERÍA O NERVADA CLAVE NERVIOS ARCO PERPIAÑO El arco apuntado u ojival es el que hace posible la gran novedad del gótico: la bóveda de crucería PLEMENTO LA CUBIERTA - LA ARQUITECTURA GÓTICA -
  • 28. LA CUBIERTA - LA ARQUITECTURA GÓTICA -
  • 29. Bóveda de terceletes Bóveda estrellada LA CUBIERTA - LA ARQUITECTURA GÓTICA -
  • 30. BÓVEDA DE CRUCERÍA DE LA CATEDRAL DE CHARTRES (NAVE CENTRAL), s. XIII LA CUBIERTA - LA ARQUITECTURA GÓTICA - La bóveda de crucería es el resultado del cruce entre arcos apuntados , que forman un esqueleto de nervios ; el espacio entre los nervios de piedra se rellena con plementería (material ligero de relleno). La clave de la bóveda es la dovela central que la cierra. El arco apuntado permite elevar considerablemente la altura de la nave sin que se resienta su estabilidad por el peso de la bóveda, ya que las presiones tangenciales se han reducido.

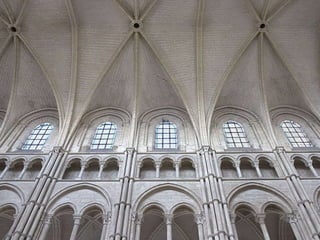

  • 31.
  • 32. Las tensiones de la bóveda de crucería, que se resuelven en el exterior con contrafuertes y arbotantes , en el interior descansan sobre pilares . Los nervios de la bóveda acostumbran a prolongarse en baquetones o columnillas adosadas a lo largo del fuste de los pilares, hasta el suelo. ¿CÓMO SE SOSTIENE LA BÓVEDA DE CRUCERÍA? LA CUBIERTA - LA ARQUITECTURA GÓTICA -
  • 33. EL ALZADO DEL TEMPLO GÓTICO LA CUBIERTA - LA ARQUITECTURA GÓTICA -
  • 34. LA FÁBRICA GÓTICA - LA ARQUITECTURA GÓTICA -
  • 35. LOS SISTEMAS CONSTRUCTIVOS - LA ARQUITECTURA GÓTICA -
  • 36. LA PROYECCIÓN VERTICAL DE LA CATEDRAL GÓTICA SE RESUELVE TECTONICAMENTE CON GRAN ELEGANCIA, DE TAL MANERA QUE LA BELLEZA FORMAL Y LA ESTABILIDAD TÉCNICA DEL EDIFICIO SON VALORES COMPLEMENTARIOS QUE ARRANCAN DE LA PERFECCIÓN DE LAS FORMAS GEOMÉTRICAS. - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS
  • 37. LA DESMATERIALIZACIÓN DEL MURO: EL SISTEMA INVERNADERO Una vez que la cubierta ya no carga sobre los muros y éstos desaparecen , grandes ventanales , decorados con vidrieras y tracerías , que potencian la luminosidad, vendrán a ocupar su lugar. Las fachadas serán perforadas por un gran ventanal circular vidriado, llamado rosetón. LA SAINT CHAPELLE DE PARÍS - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS
  • 38. EL EXTERIOR DEL SISTEMA CONSTRUCTIVO El objetivo prioritario es contrarrestar el empuje tangencial de la bóveda interior mediante contrafuertes y arbotantes (arcos externos dispuestos en diagonal, que transmiten los empujes de la bóveda interior al contrafuerte exterior). - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS Contrafuerte y arbotantes de fines del s. XIII
  • 39. Imágenes reales del sistema exterior de contrafuertes y arbotantes - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS
  • 40. Arbotantes LOS SISTEMAS CONSTRUCTIVOS - LA ARQUITECTURA GÓTICA -
  • 41. CONTRAFUERTES DE LA CATEDRAL DE CHARTRES AGUJA GÓTICA Las torres , agujas , chapiteles (remate piramidal), pináculos (remate cónico o piramidal), gabletes (remate en punta a modo de frontón)…son utilizados plásticamente para acentuar el impulso ascensional de la construcción gótica. - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS
  • 42. Contrafuertes y pináculos - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS
  • 43. Contrafuertes, pináculos y vidrieras - LA ARQUITECTURA GÓTICA - LOS SISTEMAS CONSTRUCTIVOS
  • 44. Catedral de Chartres Catedral de París Suele estar flanqueada por dos torres, rematadas por chapiteles o no; en las imágenes, dos ejemplos distintos. - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL

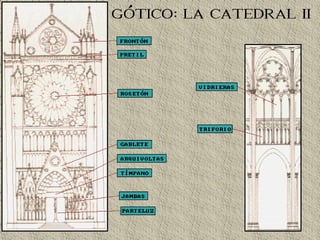

  • 45.
  • 46. Rosetón Torres Gabletes Gárgolas Doseletes Pórtico Galería de retratos reales Arquerías - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL
  • 47. - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL
  • 48. Gárgolas: Rosetón - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL
  • 49. La vidriera y el rosetón góticos INTERIOR DEL ROSETÓN DE LA CATEDRAL DE CHARTRES (PARÍS) EXTERIOR - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL
  • 50. LA VIDRIERA LA FACHADA DE LA CATEDRAL - LA ARQUITECTURA GÓTICA -
  • 51. Gabletes - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL Doseletes
  • 52. Chapitel - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL
  • 53. LA PORTADA GÓTICA - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL
  • 54. La arquitectura gótica: la portada arquivoltas tímpano parteluz derrame - LA ARQUITECTURA GÓTICA - LA FACHADA DE LA CATEDRAL
  • 55. ARCOS GÓTICOS más característicos Arcos góticos apuntados Arco conopial Arco carpanel - LA ARQUITECTURA GÓTICA - ELEMENTOS CONSTRUCTIVOS Arco tudor
  • 56. ventanales góticos Arquitectura gótica: elementos constructivos gablete gótico gárgolas capiteles
  • 57. LA ARQUITECTURA CIVIL La arquitectura civil es la mejor muestra de la pujanza económica del occidente cristiano en la Baja Edad Media. El auge de las actividades comerciales y artesanales , la apertura de nuevas rutas comerciales y el inminente descubrimiento de América, además de la consolidación de formas de gobierno municipales frente al dominio señorial o eclesiástico, facilitan el desarrollo de numerosos edificios de uso civil. Ayuntamientos, Lonjas, Palacios urbanos , etc. son la mejor muestra de este despertar urbano que anuncia ya la proximidad del Renacimiento.
  • 58. LA ARQUITECTURA CIVIL: EL AYUNTAMIENTO AYUNTAMIENTO DE BRUSELAS CASTILLO DE VINCENNES
  • 59. LA ARQUITECTURA CIVIL: EL PALACIO PALACIO DUCAL DE VENECIA PALACIO GÓTICO El palacio urbano es técnicamente similar en cuanto a soluciones constructivas se refiere, pero su riqueza ornamental y suntuosidad Son el mejor exponente del florecimiento de la burguesía mercantil Y financiera, de la nueva aristocracia del dinero .
  • 60.
  • 61. - LA ARQUITECTURA GÓTICA - ARQUITECTURA CIVIL: EL PALACIO Plaza y palacio de la Signoria (Florencia)
