El documento presenta un recorrido histórico-arquitectónico por el distrito de Miraflores en Lima, Perú. Inicia con un análisis de la Casa Museo Ricardo Palma y el Museo Textil Precolombino, y continúa describiendo 8 puntos de interés arquitectónico entre ambos sitios, resaltando sus características estilísticas y funcionales. Finaliza con una línea de tiempo que contextualiza la evolución urbanística y arquitectónica de Miraflores.

1. Celestino, Shirley

2. Autor:Celestino P., Shirley
Docente:Lopez Vallejos, Vivian R.
Curso:Arquitectura y diseño en el Perú
Semestre:2020-1
Ciclo:6to ciclo
Carrera:Arquitectura y diseño
Universidad Privada del Norte
Sede Comas - Lima, Perú

3. Indice
VISIÓN SERIAL
Fotos paseo historico cultural
Línea de tiempo
CASA MUSEO RICARDO PALMA
ANÁLISIS FUNCIONAL
ánalisis volumétrico – estilistico
MUSEO TEXTIL PRECOLOMBINO
ANÁLISIS FUNCIONAL
ánalisis volumétrico – estilistico
CONCLUSIONES

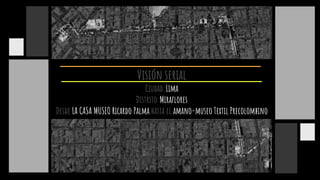

4. Visión serial
Ciudad:Lima
Distrito:Miraflores
Desde LA CASA MUSEO Ricardo Palma hasta el amano-museo Textil Precolombino

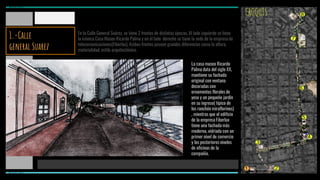

5. MIRAFLORES
1 2
3
4
5
6
7
8CROQUIS
La casa museo Ricardo
Palma data del siglo XX,
mantiene su fachada
original con ventana
decoradas con
ornamentos florales de
yeso y un pequeño jardín
en su ingreso( típico de
los ranchón miraflorinos)
, mientras que el edificio
de la empresa Fiberlux
tiene una fachada más
moderna, vidriada con un
primer nivel de comercio
y los posteriores niveles
de oficinas de la
compañía.
En la Calle General Suárez, se tiene 2 frentes de distintas épocas. Al lado izquierdo se tiene
la icónica Casa Museo Ricardo Palma y en el lado derecho se tiene la sede de la empresa de
telecomunicaciones(Fiberlux). Ambos frentes poseen grandes diferencias como la altura,
materialidad, estilo arquitectónico.
MIRAFLORES
1.-Calle
general Suarez

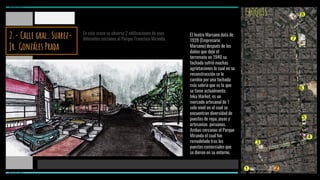

6. CROQUIS
En este cruce se observa 2 edificaciones de usos
diferentes cercanos al Parque Francisco Miranda.
El teatro Marsano data de
1928 (Empresario
Marsano) después de los
daños que dejó el
terremoto en 1940 su
fachada sufrió muchas
agrietaciones lo cual en su
reconstrucción se le
cambio por una fachada
más sobria que es la que
se tiene actualmente.
Inka Market, es un
mercado artesanal de 1
solo nivel en el cual se
encuentran diversidad de
puestos de ropa, joyas y
artesanias peruanas.
Ambas cercanas al Parque
Miranda el cual fue
remodelado tras los
puestos comerciales que
se dieron en su entorno.
1 2
3
4
5
6
7
8
MIRAFLORES
MIRAFLORES
2.- Calle gral. Suarez-
Jr. Gonzáles Prada

7. CROQUIS

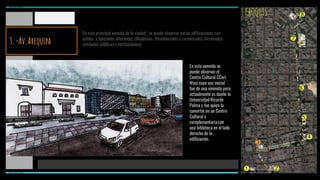

En esta principal avenida de la ciudad , se puede observar varias edificaciones con
estilos y funciones diferentes. (Modernas -Residenciales o comerciales, Virreinales-
entidades públicas o instituciones)
En esta avenida se
puede observar el
Centro Cultural CCori
Wasi cuyo uso inicial
fue de una vivienda pero
actualmente es dueño la
Universidad Ricardo
Palma y fue quien la
convirtió en un Centro
Cultural y
complementaria con
una bibloteca en el lado
derecho de la
edificación.
1 2
3
4
5
6
7
8
3.-Av.Arequipa
MIRAFLORES
MIRAFLORES

8. CROQUIS
En esta avenida igual como en la Av. Arequipa se pueden observar la preservación de
edificaciones antiguas( republicanas- coloniales) adjuntas con edificaciones de fachadas
más actuales( modernas).
En esta avenida en el
frente derecho se tiene
entidades empresariales o
institucionales como es la
sede del ICPNA- Miraflores
el cual es un centro de
idiomas pero a la vez
posee una galería de arte
y un teatro.
Por sus potenciales
servicios e usos de suelo ,
esta avenida se ve
constantemente
transitada por peatones de
distintos distritos los
cuales llegas en bus o en
taxi.
1 2
3
4
5
6
7
8
MIRAFLORES
MIRAFLORES
4.-av.angamos oeste

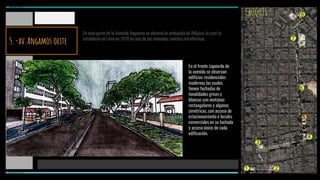

9. 8CROQUIS
En esta parte de la Avenida Angamos se observa la embajada de Bélgica, la cual se
estableció en Lima en 1910 en una de las viviendas ranchos miraflorinas.
En el frente izquierdo de
la avenida se observan
edificios residenciales
modernas las cuales
tienen fachadas de
tonalidades grises y
blancas con ventanas
rectangulares y algunas
simétricas, con acceso de
estacionamiento o locales
comerciales en su fachada
y acceso único de cada
edificación.
1 2
3
4
5
6
7
8
MIRAFLORES
MIRAFLORES
5.-av.Angamos oeste

10. CROQUIS
En el cruce de estas avenidas se observa el edificio de Cabify el cual tiene una fachada
moderna, transparente y con una volumetría geométrica irregular.
Continuando por la
avenida Elías Aguirre es el
acceso para llegar hasta el
Museo y Centro
Arqueológico Huaca
Pucllana, fue construida
entre los años 200 y 700
d.c en la costa central del
Perú (Miraflores),
Actualmente cuenta con
un museo de sitio (1984) y
restaurante(2000).
1 2
3
4
5
6
7
8
MIRAFLORES
MIRAFLORES
6.-av.Angamos Oeste-
Av. Elías Aguirre

11. CROQUIS

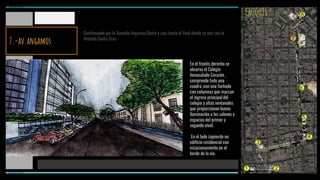

Continuando por la Avenida Angamos Oeste y casi hasta el final donde se une con la
Avenida Santa Cruz.
En el frontis derecho se
observa el Colegio
Inmaculado Corazón ,
comprende todo una
cuadra ,con una fachada
con columnas que marcan
el ingreso principal del
colegio y altas ventanales
que proporcionan buena
iluminación a los salones y
espacios del primer y
segundo nivel.
En el lado izquierdo un
edificio residencial con
estacionamiento en el
borde de la vía.
1 2
3
4
5
6
7
8
MIRAFLORES
MIRAFLORES
7.-av.angamos

12. CROQUIS

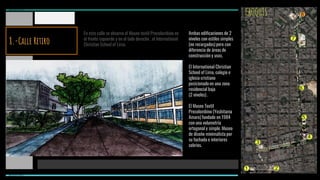

En esta calle se observa el Museo textil Precolombino en
el frente izquierdo y en el lado derecho , el International
Christian School of Lima.
Ambas edificaciones de 2
niveles con estilos simples
(no recargados) pero con
diferencia de áreas de
construcción y usos.
El International Christian
School of Lima, colegio e
iglesia cristiano
posicionado en una zona
residencial baja
(2 niveles) .
El Museo Textil
Precolombino (Yoshitama
Amaro) fundado en 1984
con una volumetría
ortogonal y simple. Museo
de diseño minimalista por
su fachada e interiores
sobrios.
1 2
3
4
5
6
7
8
MIRAFLORES
MIRAFLORES
8.-Calle Retiro

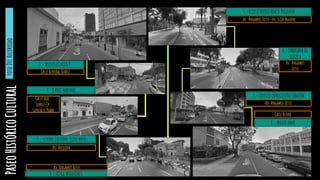

13. FotoDELRecorrido
2
5
6
1.- MUSEO RICARDO P.
2.-TEATRO MARZANO
3.- CENTRO CULTURAL CCORI WASI
4.- ICPNA MIRAFLORES
7.- COLEGIO INMACULADO CORAZÓN
8.- MUSEO AMAO
6.- EMBAJADA DE
BÉLGICA
5.-ACCESO MUSEO HUACA PUCLLANA
Calle general Suarez
Calle gral.
Suarez-Jr.
Gonzáles Prada
Av. Arequipa
Av. Angamos Oeste
Av. Angamos
Oeste
Av. Angamos Oeste
Calle Retiro
av. Angamos Oeste- Av. Elías Aguirre

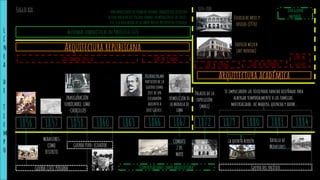

14. MIRAFLORES
COMO
DISTRITO
L
í
n
e
a
d
e
T
i
e
m
p
o
Arquitectura republicana
Arquitectura académica
Siglo xix 1870-1880 1era guerra
mundial
GUERRA CIVIL PERUANA
1867
COMBATE
2 DE
MAYO
1880
Batalla de
Miraflores
1881
la quinta herrén
(barrios altos)
Se impulsaron las viviendas rancho diseñadas para
albergar temporalmente a las familias.
materialidad: de madera, quincha y adobe.
Ricardopalma
participode la
guerra como
jefe de un
escuadrón
adjunto a
José Gálvez.
18841879
Van apareciendo las primerasnormas urbanísticas (relación
altura-anchura del trazado urbano, numeración de las calles,
etc, y la regulación de las obras por los presupuestos estatales
1863
“Conversaciones sobre arquitectura”
Reformas urbanísticas en París1850-1870
1866
GOB. Ramón Castilla GOB. M. I Prado
1857
INAUGURACIÓN
FERROCARRIL LIMA
-CHORIILLOS
DEMOLICIÓNDE
LA MURALLA DE
LIMA
Guerra del pacífico
1856
GUERRA PERU-ECUADOR
18601858
Escuela de artes y
oficios (1970)
Edificio welsch
(art noveau)
Palacio de la
exposición
(mali)
1872
GOB. M. I Prado GOB. N. de Piérola
GOB. M.
Iglesias

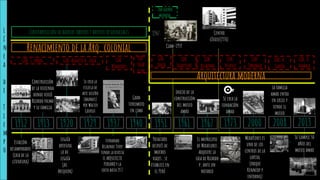

15. L
í
n
e
a
d
e
T
i
e
m
p
o
Renacimiento de la Arq. colonial
Arquitectura moderna
2da guerra
mundial
19201913 1929 1937 2000 2008
Yoshitaro
después de
muchos
viajes , se
establece en
el Perú
Fernando
Belaunde Terry
fundo la revista
EL ARQUITECTO
PERUANO y la
edito hasta 1977
2013197319671940 1951
Construcción
de la vivienda
donde vivió
Ricardo palma
y su familia
Leguía
apertura
la av.
Leguía
(av.
Arequipa)
Gran
terremoto
en lima
1961
Se crea la
escuela de
arte diseño
(bauhaus)
por Walter
Gropius
1947
Inicio de la
construcción
del museo
amao
El municipio
de Miraflores
adquiere la
casa de Ricardo
p. ante un
notario
Se crea la
fundación
amao
La familia
amao entra
en crisis y
vende el
museo
Miraflores es
uno de los
centros de la
capital
(parque
Kennedy y
entorno)
GOB. J. pardo GOB. Augusto b. legía
Contraposición de barrios obreros y barrios residenciales
1912
Estación
desamparados
(casa de la
literatura)
GOB.
Benavides
GOB.
Ugar
teche
GOB.
Odría
GOB.
Ugarteche
GOB.
Belaunde
GOB.
Velasco
GOB. A.
García
GOB. O.
Humala
GOB.
Paniagua
Se cumple 50
años del
museo amao
Ciam-1959
Centro
cívico(1970)

16. CASA MUSEO RICARDO PALMA

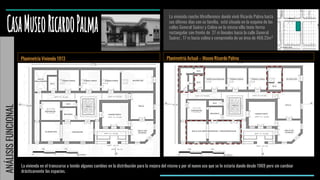

17. Planimetría Vivienda 1913
La vivienda rancho Miraflorence donde vivió Ricardo Palma hasta
sus últimos días con su familia, está situado en la esquina de las
calles General Suárez y Colina en la misma villa tenía forma
rectangular con frente de 27 m lineales hacia la calle General
Suárez , 17 m hacia colina y comprendía de un área de 468.33m²
Planimetría Actual – Museo Ricardo Palma
La vivienda en el transcurso a tenido algunos cambios en la distribución para la mejora del mismo y por el nuevo uso que se le estaría dando desde 1969 pero sin cambiar
drásticamente los espacios.
ANÁLISISFUNCIONAL

18. La casa de Ricardo Palma que fue en 1913,al convertirse en Museo en , se convirtió en Monumentos Histórico y actualmente Museo ,
con ese cambio de uso de la edificación , se dio cambio a algunas áreas de la vivienda comoespacios de exhibición , Sala de
Conferencias, Galería, Administración , etc.
Planimetría Vivienda 1913 Planimetría Actual – Museo Ricardo Palma
Área Pública: Comedor
Área Semipública: Escritorio, Sala de Música, Sala
Áreas Privadas: Dormitorio, Cocina, c. Guardian
Área de Servicio: Depósito, SSHH, Gallinero
Ingreso de Servicio
Ingreso Público
Área Pública: Sala de Proyecciones y Conferencias
Área Semipública: Escritorio, Sala de Música, Sala, Dormitorios(de exhibición)
Áreas Privadas: Administración, Oficina/Galería
Área de Servicio: Depósito, SSHH, Guardian
Ingreso de Servicio
Ingreso Público
ANÁLISISFUNCIONAL

19. Corte B-B´
Corte A-A´
Teatinas que permiten
iluminar naturalmente
los dormitorio y el
escritorio de la vivienda
Patio central con
ausencia de
columnatas
Pequeño Jardín
en el ingreso,
característico de
las viviendas
(rancho)
Linterna
Planimetría Actual – Museo Ricardo Palma
ANÁLISISFUNCIONAL-ESTILÍSTICO

20. Linterna
Teatina
Ingreso+
jardín
Proporcionan
iluminación
y ventilación
natural a
cada
ambiente de
la vivienda.
Vivienda ortogonal de 1 piso sin ser totalmente sólida , genera
vacíos que surgen a partir de un jardín de ingreso que al no estar
totalmente centralizado , rompe con la simetría de su fachada.
1
2
Teatina
1.-Elevación Frontal 3D
2.-Elevación Lateral 3D
ELEVACIÓN FRONTAL - AV. GENERAL SUÁREZ
ELEVACIÓN LATERAL - CA. NARCISO DE LA COLINA
LAS VENTANAS ORNAMENTADAS ERAN MUY
CARACTERÍSTICOS DE LAS VIVIENDAS(RANCHOS)
VOLUMETRÍA,
ILUMINACIÓN
VENTILACIÓN
FACHADA
ANÁLISISVOLUMÉTRICO-ESTILÍSTICO

21. MUSEO TEXTIL PRECOLOMBINO

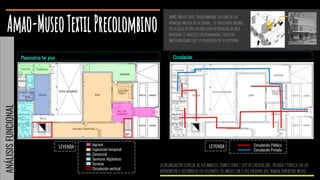

22. Planimetría 1er piso
AMAO, Museo Textil Precolombino, fue uno de los
primeros museos de la ciudad . Se encuentra ubicado
en la Calle Retiro en una zona residencial de baja
densidad (2 niveles) excepcionando 2 edificios
multifamiliares que se encuentra en su entorno.
Circulación
Ingreso
Exposición temporal
Comercial
Servicios Higiénicos
Servicio
Circulación vertical
Circulación Pública
Circulación Privada
LEYENDA LEYENDA
LA ORGANIZACIÓN ESPACIAL DE SUS AMBIETES PERMITE TENER 2 TIPO DE CIRCULACIÓN , PRIVADA Y PÚBLICA SIN SER
INTERUMPIDO EL RECORRDODE LOS VISITANTES DEL MUSEO CON EL DEL PERSONASQUE TRABAJA DENTRO DEL MUSEO.
ANÁLISISFUNCIONAL

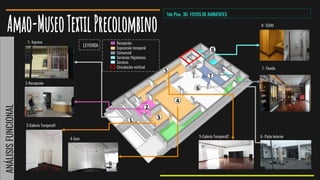

23. 1do Piso 3D- FOTOS DE AMBIENTES
1- Ingreso
2-Recepción
3-Galería Temporal1
4-Sum
5-Galería Temporal2 6- Patio Interior
7- Tienda
8- SSHH
Recepción
Exposición temporal
Comercial
Servicios Higiénicos
Servicio
Circulación vertical
LEYENDA
ANÁLISISFUNCIONAL

24. Planimetría 2er piso
El segundo nivel del Museo Textil Precolombino presenta ambientes
de uso público que para acceder a cada uno de estos tipos de
ambientes , se tiene 2 tipos de circulación vertical muy bien
pensadas , una te deja continuar con las salas de exposiciones
mientras que el otro te lleva a la Sala Chancay.
Circulación
Exposición Permanente
Servicio
Circulación vertical
LEYENDA
Circulación Pública
Circulación Privada
LEYENDA
ANÁLISISFUNCIONAL

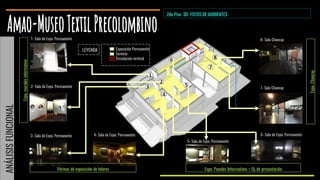

25. Exposición Permanente
Servicio
Circulación vertical
LEYENDA
2do Piso 3D- FOTOS DE AMBIENTES
7- Sala Chancay
8- Sala Chancay
6- Sala de Expo. Permanente
5- Sala de Expo. Permanente
4- Sala de Expo. Permanente3- Sala de Expo. Permanente
2- Sala de Expo. Permanente
1- Sala de Expo. Permanente
Expo.muralesinformativo
Vitrinas de exposición de telares Expo. Paneles Informativos + Oj. de presentación
Expo.Chancay
ANÁLISISFUNCIONAL

26. Planimetría 3er piso Circulación
Investigación
Administración
Almacenamiento
Servicios Higiénicos
Servicio
Circulación vertical
Circulación Pública
Circulación Privada
LEYENDA LEYENDA
El segundo nivel del Museo Textil Precolombino, mantiene espacios
administrativos y de investigación del museo propios de circulación
privada( de uso del personal del museo y fundación AMAO)
ANÁLISISFUNCIONAL

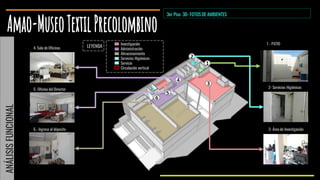

27. 4. Sala de Oficinas
Investigación
Administración
Almacenamiento
Servicios Higiénicos
Servicio
Circulación vertical
LEYENDA
5- Oficina del Director
6.- Ingreso al déposito
1 - PATIO
2- Servicios Higiénicos
3- Área de Investigación
3er Piso 3D- FOTOS DE AMBIENTES
ANÁLISISFUNCIONAL

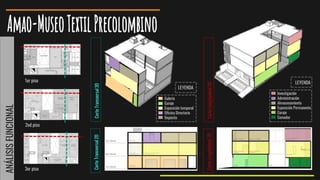

28. Galería
Garaje
Exposición temporal
Oficina Directorio
Depósito
LEYENDA
CorteTransversal2D
Investigación
Administración
Almacenamiento
Exposición Permanente
Garaje
Comedor
LEYENDA
CorteTransversal3D
CorteLongitudinal2DCorteLongitudinal3D
1er piso
3er piso
2od piso
ANÁLISISFUNCIONAL

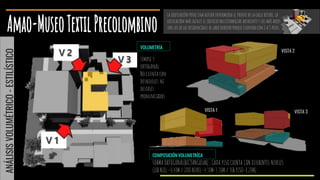

29. simple y
ortogonal.
No cuenta con
desniveles ni
desfases
pronunciados
La edificación posee una altura intermedia el frente de la calle retiro, la
edificación más alta es el edificio multifamiliar adyacente y los más bajos
son los de las residenciales al lado derecho porque cuentan con 2 a 3 pisos.
VISTA 2
VISTA 1 VISTA 3
FORMA ORTOGONAL(RECTANGULAR) , CADA PISO CUENTA CON DIFERENTES NIVELES
(1ER NIEL =0.48M / 2DO NIVEL=.4.38M-3.38M / 3ER PISO=8.28M)
VOLUMETRÍA
COMPOSICIÓN VOLUMETRÍCA
ANÁLISISVOLUMÉTRICO-ESTILÍSTICO

30. FACHADA
VENTILACIÓN E
ILUMINACIÓN
Listones de concreto
y vidrio que le dan
un toque simple y
resaltante a la
fachada.
Caracteres japoneses
en arcilla roja
ingreso por medio de
un puente teniendo
una pequeña pileta
(caract. Japonés)
Posee 2 tipos de acceso
(peatonal y vehicular
La volumetría presenta un ducto
interno empieza en un patio interno y
se prolonga hasta el techo , este ducto
permite iluminación y ventilación
natural para los ambientes del museo .
El museo amao presenta un estilo moderno, simple con fachada con detalles propios
de la cultura japonesa sin dejar de lado la importancia de la ventilación e
iluminación de sus ambientes internos ,proyecta un ducto en su volumetría.
ANÁLISISVOLUMÉTRICO-ESTILÍSTICO

31. CONCLUSIONES
La vivienda ranchomiraflorina (casa museo Ricardo palma) después de la muerte del literato y su
esposa en los sgtes años paso a ser propiedad de la municipalidaddel distrito y monumento
histórico, actualmente se mantiene muchosde los espacios puestos como exposición dondepaso
tiempo el literato peruano y a pesar de tantos terremotos que sucedieron en la ciudad, este mantiene
su misma escencia y diseño con pequeñas alteraciones constructivas para la mejora estructural.
El museo textil precolombino, museo de estilo modernista en sus inicios dondese proyectaban fachadas
simples , con detalles significativos sin ser recargados y con gran importancia en la ventilación e
iluminación con adaptaciones de diseño de interiores minimalistas en sus tonalidades , oscuros ambientes
con luminarias que resaltan las exhibientes.
En 48 años de arquitectura los métodos de diseño, materialidad y alturas de edificaciones handado un gran
cambio , mientras en la edificación vivienda ranchose presentaba un jardín en el acceso previo a la casa
museo, en el museo amao se tenía un ingreso corto simple que te lleve a un hall y te reparta a los espacios. y
uso de escaleras integradas que recorran todos los pisos. La iluminación y ventilación era porun ducto
grande que nacía desde un patio sin techar y en la casa museo se tenia un patio céntrico entre dormitorios
con un árbol y teatinas y linternas en el techo en ángulo para la iluminación y ventilación de los
ambiente.

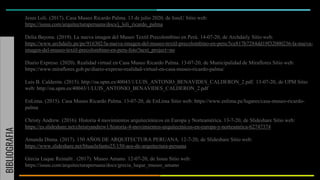

32. BIBLIOGRAFIA
Jesus Loli. (2017). Casa Museo Ricardo Palma. 13 de julio 2020, de IssuU Sitio web:
https://issuu.com/arquitecturaperuana/docs/j_loli_ricardo_palma
Delia Bayona. (2019). La nueva imagen del Museo Textil Precolombino en Perú. 14-07-20, de Archdaily Sitio web:
https://www.archdaily.pe/pe/916302/la-nueva-imagen-del-museo-textil-precolombino-en-peru/5ce817b7284dd19f32000236-la-nueva-
imagen-del-museo-textil-precolombino-en-peru-foto?next_project=no
Diario Expreso. (2020). Realidad virtual en Casa Museo Ricardo Palma. 13-07-20, de Municipalidad de Miraflores Sitio web:
https://www.miraflores.gob.pe/diario-expreso-realidad-virtual-en-casa-museo-ricardo-palma/
Luis B. Calderón. (2015). http://oa.upm.es/40043/1/LUIS_ANTONIO_BENAVIDES_CALDERON_2.pdf. 13-07-20, de UPM Sitio
web: http://oa.upm.es/40043/1/LUIS_ANTONIO_BENAVIDES_CALDERON_2.pdf
EnLima. (2015). Casa Museo Ricardo Palma. 13-07-20, de EnLima Sitio web: https://www.enlima.pe/lugares/casa-museo-ricardo-
palma
Christy Andrew. (2016). Historia 4 movimientos arquitectónicos en Europa y Norteamérica. 13-7-20, de Slideshare Sitio web:
https://es.slideshare.net/christyandrew1/historia-4-movimientos-arquitectnicos-en-europa-y-norteamrica-62747374
Amanda Diana. (2017). 150 AÑOS DE ARQUITECTURA PERUANA. 12-7-20, de Slideshare Sitio web:
https://www.slideshare.net/bluaelefanto25/150-aos-de-arquitectura-peruana
Grecia Luque Reinaltt . (2017). Museo Amano. 12-07-20, de Issuu Sitio web:
https://issuu.com/arquitecturaperuana/docs/grecia_luque_museo_amano
