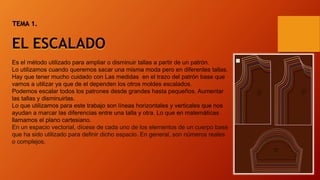

2. Es el método utilizado para ampliar o disminuir tallas a partir de un patrón.
Lo utilizamos cuando queremos sacar una misma moda pero en diferentes tallas.
Hay que tener mucho cuidado con Las medidas en el trazo del patrón base que
vamos a utilizar ya que de el dependen los otros moldes escalados.
Podemos escalar todos los patrones desde grandes hasta pequeños. Aumentar
las tallas y disminuirlas.
Lo que utilizamos para este trabajo son líneas horizontales y verticales que nos
ayudan a marcar las diferencias entre una talla y otra. Lo que en matemáticas
llamamos el plano cartesiano.
En un espacio vectorial, dícese de cada uno de los elementos de un cuerpo base
que ha sido utilizado para definir dicho espacio. En general, son números reales
o complejos.
TEMA 1.
EL ESCALADO

3. TEMA 2.

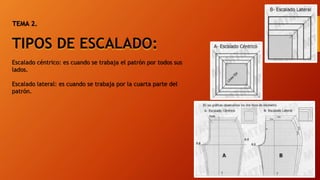

TIPOS DE ESCALADO:
Escalado céntrico: es cuando se trabaja el patrón por todos sus
lados.
Escalado lateral: es cuando se trabaja por la cuarta parte del
patrón.

4. TEMA 2.

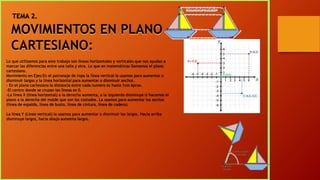

MOVIMIENTOS EN PLANO
CARTESIANO:
Lo que utilizamos para este trabajo son líneas horizontales y verticales que nos ayudan a
marcar las diferencias entre una talla y otra. Lo que en matemáticas llamamos el plano
cartesiano.
Movimiento en Ejes:En el patronaje de ropa la línea vertical la usamos para aumentar o
disminuir largos y la línea horizontal para aumentar o disminuir anchos.
- En el plano cartesiano la distancia entre cada numero es hasta 1cm Aprox.
-El centro donde se cruzan las líneas es 0.
-La línea X (línea horizontal) a la derecha aumenta, a la izquierda disminuye si hacemos el
plano a la derecha del molde que son los costados. La usamos para aumentar los anchos
(línea de espalda, línea de busto, línea de cintura, línea de cadera).
La línea Y (Línea vertical) la usamos para aumentar o disminuir los largos. Hacia arriba
disminuye largos, hacia abajo aumenta largos.

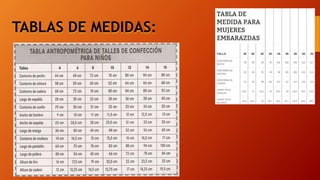

5. TABLAS DE MEDIDAS:

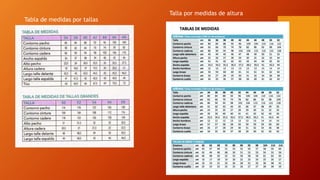

6. Tabla de medidas por tallas
Talla por medidas de altura

7. TALLAS 6 8 10 12 14 16 18 20
CONTORNO DE BUSTO 86.0 / 68.8 90.0 / 72.0 94.0 / 75.2 98.0 / 78.4 102.0 / 81.6 106.0 / 84.8 110.0 / 88.0 114.0 / 91.2
CONTORNO DE CINTURA 62.0 / 49.6 66.0 / 52.8 70.0 / 56.0 74.0 / 59.2 78.0 / 62.4 82.0 / 65.6 86.0 / 68.8 90.0 / 72.0
CONTORNO DE CADERA 90.0 / 72.0 94.0 / 75.2 98.0 / 78.4 102.0 / 81.6 106.0 / 84.8 110.0 / 88.0 114.0 / 91.2 118.0 / 94.4
LARGO TALLE DELANTERO 42.0 / 35.2 43.0 / 35.1 44.0 / 36.9 45.0 / 37.8 46.0 / 38.6 47.0 / 39.4 48.0 / 40.3 49.0 / 41.1
ANCHO DE ESPALDA 34.0 / 27.2 35.0 / 28.0 36.0 / 28.8 37.0 / 29.6 38.0 / 30.4 39.0 / 31.2 40.0 / 32.0 41.0 / 32.8
ANCHO DE PECHO 33.5 / 26.8 34.5 / 27.6 35.5 / 28.4 36.5 / 29.2 37.5 / 30.0 38.5 / 30.8 39.5 / 31.6 40.5 / 32.4
LARGO COSTADO 19.75 / 16.5 20.0 / 16.8 20.25 / 17.0 20.5 / 17.2 20.8 / 17.4 21.0 / 17.6 21.25 / 17.8 21.5 / 18.0
ANCHO DE HOMBRO 12.0 / 9.6 12.5 / 10.0 13.0 / 10.4 13.5 / 10.8 14.0 / 11.2 14.5 / 11.6 15.0 / 12.0 15.0 / 12.0
DISTANCIA DE BUSTO 18.0 / 14.4 19.0 / 15.2 20.0 / 16.0 21.0 / 16.8 22.0 / 17.6 23.0 / 18.4 24.0 / 19.2 25.0 / 20.0
ALTURA DE BUSTO 21.0 / 17.6 21.5 / 18.0 22.0 / 18.4 22.5 / 18.9 23.0 / 19.3 23.5 / 19.7 24.0 / 20.1 24.5 / 20.5
CAIDA HOMBRO DEL. 5.9 / 4.9 5.8 / 4.8 5.7 / 4.7 5.6 / 4.7 5.5 / 4.6 5.4 / 4.5 5.3 / 4.4 5.2 / 4.3
CAIDA HOMBRO POST. 3.9 / 3.2 3.8 / 3,1 3.7 / 3.1 3.6 / 3.0 3.5 / 2.9 3.4 / 2.8 3.3 / 2.7 3.2 / 2.6
ESCOTE VERT. DELANTERO 6.5 / 5.4 7.0 / 5.8 7.5 / 6.3 8.0 / 6.7 8.5 / 7.1 9.0 / 7.5 9.5 / 7.9 10.0 / 8.4
ESCOTE VERT. ESPALD. 2.0 / 1.6 2.0 / 1.6 2.0 / 1.6 2.0 / 1.6 2.0 / 1.6 2.0 / 1.6 2.0 / 1.6 2.0 / 1.6
ESCOTE HORIZ. DEL Y POST. 6.0 / 4.8 6.2 / 4.9 6.4 / 5.1 6.6 / 5.2 6.8 / 5.4 7.0 / 5.6 7.2 / 5.7 7.4 / 5.9
ABERTURA PINZA 6.0 / 4.8 6.0 /4.8 6.0 / 4.8 6.0 / 4.8 6.0 / 4.8 6.0 / 4.8 7.0 / 5.6 7.0 / 5.6
CONTORO DE CUELLO 33.1 / 26.5 34.3 / 27.4 35.5 / 28.4 36.7 / 29.3 37.9 / 30.3 39.1 / 31.2 40.3 / 32.2 41.5 / 33.2
LARGO A LA RODILLA 56.0 / 47.0 57.5 / 48.3 59.0 / 49.5 60.5 / 50.8 62.0 / 52.1 63.5 / 53.3 65.0 / 54.6 66.5 / 55.8
ALTURA DE CADERA 21.0 / 17.6 21.5 / 18.0 22.0 / 18.4 22.5 / 18.9 23.0 / 19.3 23.5 / 19.7 24.0 / 20.1 24.0 / 20.1
BOCAMANGA 34.6 / 27.6 35.8 / 28.6 37.0 / 29.6 38.2 / 30.5 39.4 / 31.5 40.6 / 32.4 41.8 / 33.4 43.0 / 34.4
ALTURA DE COPA 12.0 / 10.0 12.5 / 10.5 13.0 / 10.9 13.5 / 11.3 14.0 / 11.7 14.5 / 12.1 15.0 / 12.6 15.0 / 12.6
LARGO DE BRAZO 56.0 / 47.0 57.0 / 47.8 58.0 / 48.7 59.0 / 49.5 60.0 / 50.4 61.0 / 51.2 62.0 / 52.1 63.0 / 52.9
LARGO AL CODO 27.5 / 23.1 28.0 / 23.5 28.5 / 23.9 29.0 / 24.3 29.5 / 24.7 30.0 / 25.2 30.5 / 25.6 31.0 / 26.0
CONTORNO DE PUÑO 18.0 / 14.4 19.0 / 15.2 20.0 / 16.0 21.0 / 16.8 22.0 / 17.6 23.0 / 18.4 24.0 / 19.2 25.0 / 20.0
CONT. BRAZO MANGA CORTA 28.8 / 22.4 29.0 / 23.2 30.0 / 24.0 31.0 / 24.8 32.0 / 25.6 33.0 / 26.4 34.0 / 27.2 35.0 / 28.0
PANTALON
CONTORNO DE CINTURA 62.0 / 49.6 66.0 / 52.8 70.0 / 56.0 74.0 / 59.2 78.0 / 62.4 82.0 / 65.6 86.0 / 68.8 90.0 / 72.0
CONTORNO DE CADERA 90.0 / 72.0 94.0 / 75.2 98.0 / 78.4 102.0 / 81.6 106.0 / 84.8 110.0 / 88.0 114.0 / 91.2 118.0 / 94.4
LARGO DE TIRO (1/4 CADERA) 22.5 / 18.9 23.5 / 19.7 24.5 / 20.5 25.5 / 21.4 26.5 / 22.2 27.5 / 23.1 28.5 / 23.9 29.5 / 24.7
LARGO A LA RODILLA 56.0 / 47.0 57.5 / 48.3 59.0 / 49.5 60.5 / 50.8 62.0 / 52.1 63.5 / 53.3 65.0 / 54.6 66.5 / 55.8
LARGO AL TOBILLO 98.0 / 82.3 100.0 / 84.0 102.0 / 85.7 104. 0 / 87.3 106.0 / 89.0 108.0 / 90.7 110.0 / 92.4 112.0 / 94.1
LARGO TOTAL 104.0 / 87.3 106.0 / 89.0 108.0 / 90.7 110.0 / 92.4 112.0 / 94.1 114.0 / 95.7 116.0 / 97.4 118.0 / 99.1
ANCHO RODILLA 20.0 / 16.0 21.0 / 16.7 22.0 / 17.6 23.0 / 18.4 24.0 / 19.2 25.0 / 20.0 26.0 / 20.8 26.0 / 20.8
ANCHO BOTA 18.0 / 14.4 19.0 / 15.2 20.0 / 16.0 21.0 / 16.8 22.0 / 17.6 23.0 / 18.4 24.0 / 19.2 24.0 / 19.2
ELABORADA POR: CARLOS ANDRES MAMIAN CODIGO: 320172048

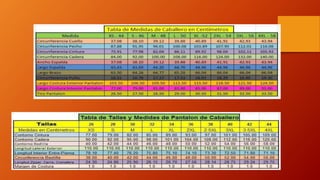

TABLA DE MEDIDAS /

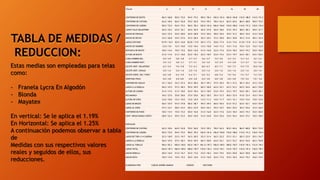

REDUCCION:
Estas medias son empleadas para telas
como:
- Franela Lycra En Algodón
- Blonda
- Mayatex
En vertical: Se le aplica el 1.19%
En Horizontal: Se aplica el 1.25%
A continuación podemos observar a tabla
de
Medidas con sus respectivos valores
reales y seguidos de ellos, sus
reducciones.

9. ANALISIS DE LA TABLA DE MEDIDAS PARA
APLICAR VALORES AL ESCALADO
DIFERENCIA
POR TALLA
TOTAL
ESCALAD
O
CONTORNO DE
BUSTO
4.0 CMS. / 4
Partes
1.0 CM.
CONTORNO DE
CINTURA
4.0 CMS. / 4
Partes
1.0 CM.
CONTORNO DE
CADERA
4.0 CMS. / 4
Partes
1.0 CM.
LARGO TALLE
DELANTERO
1.0 CM. 0.5 M.M
ANCHO DE
ESPALDA
1.0 CM. 0.5 M.M
ANCHO DE
PECHO
1.0 CM. 0.5 M.M
Para obtener la medida a escalar, Tomamos la
diferencia de aumento por cada medida, esto se de
divide por la cantidad que lleves en el patrón.
Ejemplo:
Contorno de busto:
Diferencia por aumento entre talla y talla: 4 cms.
Este valor lo dividimos por la cantidad que se hace en el
molde, El contorno de busto, en el patrón se divide en 4
partes, Entonces 4 cms que fue la diferencia se divide
entre 4 que son las partes ubicadas en el molde para un
total de 1.0, Este es el valor a escalar por talla.
Alturas:no se dividen pero se pueden aplicar
proporcionalmente en proporción

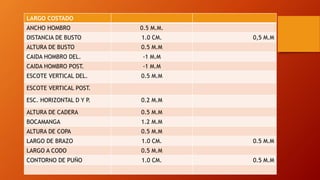

10. LARGO COSTADO
ANCHO HOMBRO 0.5 M.M.
DISTANCIA DE BUSTO 1.0 CM. 0,5 M.M
ALTURA DE BUSTO 0.5 M.M
CAIDA HOMBRO DEL. -1 M.M
CAIDA HOMBRO POST. -1 M.M
ESCOTE VERTICAL DEL. 0.5 M.M
ESCOTE VERTICAL POST.
ESC. HORIZONTAL D Y P. 0.2 M.M
ALTURA DE CADERA 0.5 M.M
BOCAMANGA 1.2 M.M
ALTURA DE COPA 0.5 M.M
LARGO DE BRAZO 1.0 CM. 0.5 M.M
LARGO A CODO 0.5 M.M
CONTORNO DE PUÑO 1.0 CM. 0.5 M.M

11. Archivo
Intercambio de datos
Exportar archivo CAD/CAM
Formato AI / dxf
Nombre del archivo
ok
PASOS PARA EXPORTAR ARCHIVO EN FIFERENTES
FORMATOS

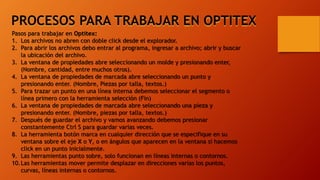

12. PROCESOS PARA TRABAJAR EN OPTITEX
Pasos para trabajar en Optitex:
1. Los archivos no abren con doble click desde el explorador.
2. Para abrir los archivos debo entrar al programa, ingresar a archivo; abrir y buscar
la ubicación del archivo.
3. La ventana de propiedades abre seleccionando un molde y presionando enter,
(Nombre, cantidad, entre muchos otros).
4. La ventana de propiedades de marcada abre seleccionando un punto y
presionando enter. (Nombre, Piezas por talla, textos.)
5. Para trazar un punto en una línea interna debemos seleccionar el segmento o
línea primero con la herramienta selección (Fin)
6. La ventana de propiedades de marcada abre seleccionando una pieza y
presionando enter. (Nombre, piezas por talla, textos.)
7. Después de guardar el archivo y vamos avanzando debemos presionar
constantemente Ctrl S para guardar varias veces.
8. La herramienta botón marca en cualquier dirección que se especifique en su
ventana sobre el eje X o Y, o en ángulos que aparecen en la ventana si hacemos
click en un punto inicialmente.
9. Las herramientas punto sobre, solo funcionan en líneas internas o contornos.
10.Las herramientas mover permite desplazar en direcciones varias los puntos,
curvas, líneas internas o contornos.

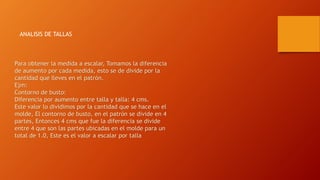

13. Para obtener la medida a escalar, Tomamos la diferencia
de aumento por cada medida, esto se de divide por la
cantidad que lleves en el patrón.
Ejm:
Contorno de busto:
Diferencia por aumento entre talla y talla: 4 cms.
Este valor lo dividimos por la cantidad que se hace en el
molde, El contorno de busto, en el patrón se divide en 4
partes, Entonces 4 cms que fue la diferencia se divide
entre 4 que son las partes ubicadas en el molde para un
total de 1.0, Este es el valor a escalar por talla
ANALISIS DE TALLAS

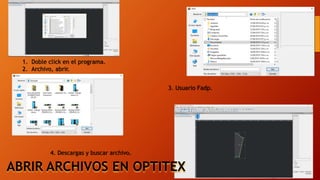

14. ABRIR ARCHIVOS EN OPTITEX
1. Doble click en el programa.
2. Archivo, abrir.
3. Usuario Fadp.
4. Descargas y buscar archivo.

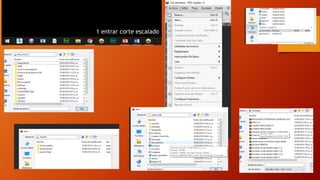

15. 1 entrar corte escalado

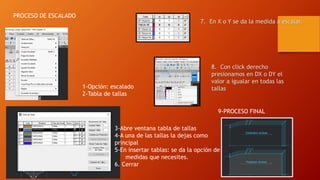

16. PROCESO DE ESCALADO
1-Opción: escalado
2-Tabla de tallas
3-Abre ventana tabla de tallas
4-A una de las tallas la dejas como
principal
5-En insertar tablas: se da la opción de
medidas que necesites.
6. Cerrar
7. En X o Y se da la medida a escalar.
8. Con click derecho
presionamos en DX o DY el
valor a igualar en todas las
tallas
9-PROCESO FINAL

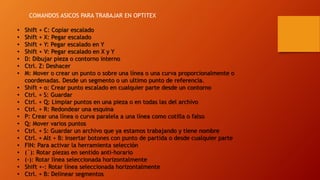

17. • Shift + C: Copiar escalado
• Shift + X: Pegar escalado
• Shift + Y: Pegar escalado en Y
• Shift + V: Pegar escalado en X y Y
• D: Dibujar pieza o contorno interno
• Ctrl. Z: Deshacer
• M: Mover o crear un punto o sobre una línea o una curva proporcionalmente o
coordenadas. Desde un segmento o un ultimo punto de referencia.
• Shift + o: Crear punto escalado en cualquier parte desde un contorno
• Ctrl. + S: Guardar
• Ctrl. + Q: Limpiar puntos en una pieza o en todas las del archivo
• Ctrl. + R: Redondear una esquina
• P: Crear una línea o curva paralela a una línea como cotilla o falso
• Q: Mover varios puntos
• Ctrl. + S: Guardar un archivo que ya estamos trabajando y tiene nombre
• Ctrl. + Alt + B: Insertar botones con punto de partida o desde cualquier parte
• FIN: Para activar la herramienta selección
• (´): Rotar piezas en sentido anti-horario
• (-): Rotar línea seleccionada horizontalmente
• Shift +-: Rotar línea seleccionada horizontalmente
• Ctrl. + B: Delinear segmentos

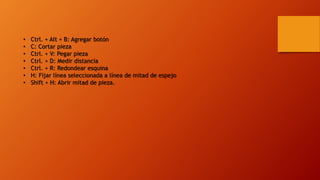

COMANDOS ASICOS PARA TRABAJAR EN OPTITEX

18. • Ctrl. + Alt + B: Agregar botón
• C: Cortar pieza
• Ctrl. + V: Pegar pieza
• Ctrl. + D: Medir distancia
• Ctrl. + R: Redondear esquina
• H: Fijar línea seleccionada a línea de mitad de espejo
• Shift + H: Abrir mitad de pieza.

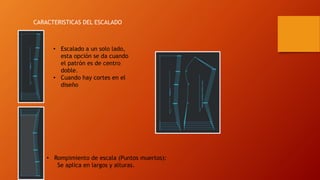

19. • Escalado a un solo lado,
esta opción se da cuando
el patrón es de centro
doble.
• Cuando hay cortes en el
diseño
• Rompimiento de escala (Puntos muertos):
Se aplica en largos y alturas.
CARACTERISTICAS DEL ESCALADO

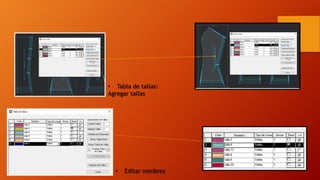

20. • Tabla de tallas:
Agregar tallas
• Editar nombres

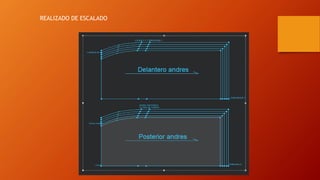

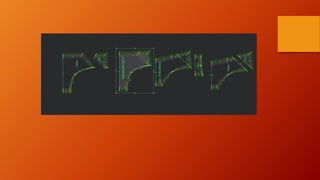

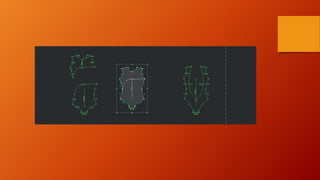

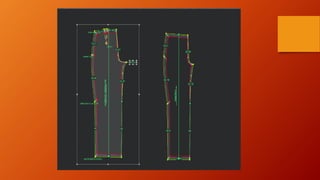

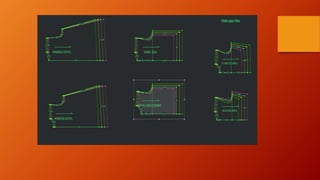

21. REALIZADO DE ESCALADO

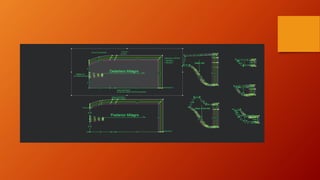

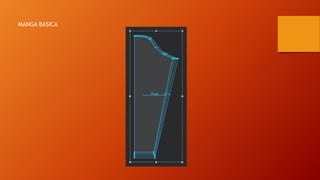

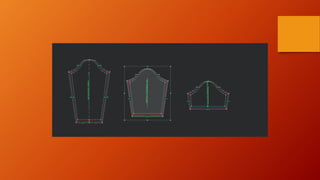

22. MANGA BASICA

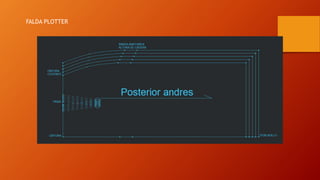

23. FALDA PLOTTER

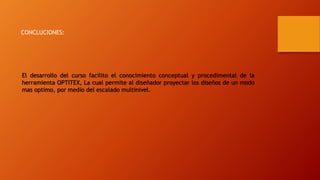

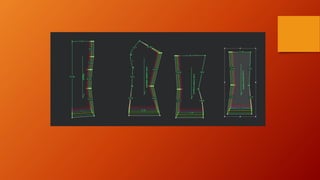

32. El desarrollo del curso facilito el conocimiento conceptual y procedimental de la
herramienta OPTITEX, La cual permite al diseñador proyectar los diseños de un modo
mas optimo, por medio del escalado multinivel.
CONCLUCIONES:
