1. BITACORA
Sistemas
OPTITEX
YENNIFER CORRALES DIAZ
MS.BEATRIZ POBEDA
SEXTO SEMESTRES DE DISEÑO DE MODAS

2. ESCALADO EN OPTITEX
Es Una de las aplicaciones del programa de
desarrollo de mordería por computador, es la de
escalar a través del mismo sistema, es decir que
luego de generar un molde podemos a partir de
este generar tallas menores y mayores, el sistema
nos ofrece desarrollar el proceso de
escalado de una forma ágil y eficiente el proceso de
escalado de moldería. Además, podemos
generar trazos industriales para el proceso de corte
con la moldería y el escalados
trabajados.
El propósito del programa de Software Escalado y
Trazo es que el alumno se apropie de los
conocimientos y aplicaciones del programa para
elaborar el proceso completo de una prenda
de vestir desde el desarrollo de su patronaje,su
escalado y el trazado para producción.

3. ESCALADO INDUSTRIAL
Las tallas industriales surgen como necesidad de
vestir a grandes poblaciones
y disminuir los costos de producción. Se dice que
esta inquietud surgió antes
dela primera guerra mundial, cuando miles de
soldados tenían que ser
uniformados.
La industria de prendas de vestir por tallas ha sido
lenta y con grandes
dificultades porque no se tenía un sistema de
medidas y tallas estándares que
se ajustaban al cuerpo.
En la actualidad, cuando hablamos de tallas y
medidas para elaborar patrones
es porque se ha hecho el estudio “antropométrico” de
la conformación de los
distintos cuerpos humanos y determinadas medidas
estándares que se acoplan a
las necesidades de la población, con lo cual damos
un gran paso a la
unificación de tallas y medidas en el mercado. La
gradación de tallas se refiere
a la utilización de un patrón base para aumentar o
disminuir las tallas. La
gradación de tallas se llama también ESCALADO.

4. La Antropometría en la Moda
La Antropometría se define como la ciencia que
estudia a la medición de la
Composición, tipo y proporciones del cuerpo humano,
a diferentes edades. Desde la
Antigüedad la antropometría ha sido analizada por
artistas como Vitrubio y Leonardo
Da Vinci en su obra el Hombre de Vitrubio, dibujo
realizado en lápiz y tinta donde se
Muestran las distintas proporciones y equivalencias
del cuerpo humano. La anchura de
Este con los brazos extendidos corresponderá a su
estatura y el centro del eje es el
Ombligo. Estas proporciones a través de la historia
se han tomado como referencia
Para la evolución y estilización de la figura
humana.
Triangulo: amplitud de hombros, cintura ceñida,
decrece hacia la parte
Inferior
Característica de una sola prendas.
▪ Rectángulo: denota la figura del cual toma su
nombre, propia de una o varias
Prendas.
▪ Trapecio: figura demarcada por cuatro lados
irregulares
▪ Globo: se caracteriza por su forma redondeada,
propio de una sola prenda.

5. ▪ Reloj de Arena: es reflexiva. Hombros y caderas
con amplitud, y cintura ceñida.
▪ Volumétrica: sobre dimensiona a la figura humana,
la envuelve total o
Parcialmente.
▪ Tubular: se adhiere al cuerpo, demarca las curvas
naturales de la figura.
▪ Mixta: la combinación de dos o más siluetas.
PASO A PASO DEL ESCALADO
EN OPTITEX
MOLDE DE PANTALON
(-) PARA PONER EL MOLDE
VERTICAL Y LUEGO EN UN PUNTO
RECTO DE DAMOS CLIC Y ALOTRO
LADO

6. (O) PARA MARCAR LAS MEDIDAS
SE APROXIMA EL PUNTO LO MAS
CERCA DEL OTRO
SE PONE LA MEDIDA EN EL VALOR
MAS PEQUEÑO Y LE DAMOS
ESCALADOPARA VER LO ALORES LE
DAMOS (F8)
CON LA HERRAMIENTA DE
SELECCIÓN MIRAMOS LOS PUNTOS
Y LE DAMOS ESCALAR

7. PARA MARCAR EL PUNTO POR FUERA LE
DAMOS LA OPCION (B) Y SACAMOS CON -4
CON M DE MOVER COJO EL PUNTO Y LO
MUEVO PARA HACER LA CURVA DE CADERA
A PROPRCION

8. A PROPORCION BAJAMOS LA CURVA Y
SELECCIONAMOS EL PUNTO Y LE DAMOR
(CURVA)
CON MDE MVER SACAMOS LOS 4 CM DEL TIRO
HACEMOS LA CURVA DEL TIRO

9. ENTRO 1 Y BAJO 1

10. CON (D) DE
DIBUJO
LE DAMOS CLIC Y
LUEGO (SI A
TODO) Y LLEGAMOS
AL OTRO PUNTO Y
LUEFO (CLIC
DERECHO) Y
(FINALIXAR
DIBUJO)
HACEMOS LO MISMO ENLA OTRA LINEA Y GUARDAMOS CON (CNTRL S)
SOBE LA
LINEA DE
TIRO CON
(O) SACAMOS
LA MITAD EN
0.5 EN
PROPORCIOAL
Y HACEMOS
LO MISMO EN
LA LINEA DE
RODILLA Y
EN LA DE
BOTA
CON
(Q)SELESCCIONAMOS
LOS PUNTOS DEL
COSTADO PARA
SACAR LOS 2CM DEL
POST

11. LUEGO
RECCTIFICAMOS
CURVAS
LUEGO NOS VAMOS A LA
LINEA DE CIN Y
SUBIMOS 2 Y ENTRAMOS
3.5 CON (BOTON)
LUEGO CON (M)
CORREMOS EL PUNTO
AL OTRO
EN EL COSTADO SE LE
AGREGA LOS 3 DE
PINZA

12. MARCAMOS LA MITAD DEL
LA ONEA DE CIN Y LUEGO
EN LA OPCION (PINZA) Y
EN EL VALOR MAS PEQUEÑO
LE DAMOS 1 DE PINZA Y
BAJAMOS A PRECEPCION
DMOS CLIC Y EN LA PARTE
QUIERDA EN PROFUNDIDAD
BAJAMOS 12
MOLDE FALDA 5 BOLSILLOS

13. EMPEZMOS CON EL MOLDE DE
FALDA 5 BOLSILLOS
CREAMOS EL RECTANGULO
ARCAMOS LA ALTURA DE
CADERA Y LUEGO LOS 4 DE
LA BANDA ANATOMICA
MARCAMOS LAS LINEAS
CON (M) DE MOVER SACO LA CURVADE
CADERA Y LUEGO LE DOY CURVA

14. COPIAMOS Y PEGAMOS CON CONTROL
C Y CONTROL V Y SACAMOS LA OTRA
PARA EL POSTERIOR
CON EL BOTON MARCAMOS EL PUNTO
PARA ENTRAR 1.5 Y BAJAR 2 DE
ACENTAMIENTO

15. CON LA (M) DE MOVER
TRAEMOS E PUNTO DE LA
ESQUINA HACIA EL
ACENTAMIENTO QUE BAJAMOS
EN EL DELANTERO BAJAMOS
1.5 CON (O) Y LUEGO BORRO
CON BACKSPACE EL PUNTO DE
ARRIBA
LUEGO SACAMOS LA MITAD DE
LA LINEA DE CADERA Y
HACEMOS LA PNZA CON LA
OPCION PINZAS SACAMOS LA
PINZA

16. CON (P) SACAMOS A PARALELA
DE LAMOS EN EL PUNTO DE LA
CINTURA PARA SACAR LA
PRETINA
LE BAJAMOS LOS 4 DE PRETINA
Y LE DAMOS DE UNA ESQUINA A
LA OTRA
Y (OK)
CON LAS HERRAMIENTAS DE (O)
Y (D) PROCEDO A DIBUJAR LAS
PIEZAS DEL DELANTERO

17. CREAMOS EL BOLSILLO Y
LO MOTAMOOS EN LA
FALDA PARA MARCAR LA
POSICION DEL BOSILO
SE HACE LA ELTILA Y EL
ALETILLON CON LOS
MISMOS PROCESOS
DIGITALMENTEASESORIAS
CON LOS PASOS VISTOS ANTERIORMENTE SE SACA UN MOLDE DE PANTY PARA
ESCALAR

18. CREAMOS UN PANTALON
DEL MODELO
DESEADO CON EL MOLDE BASICO
DE PANTALON QUE SE HIZO AL
PRINCIPIO

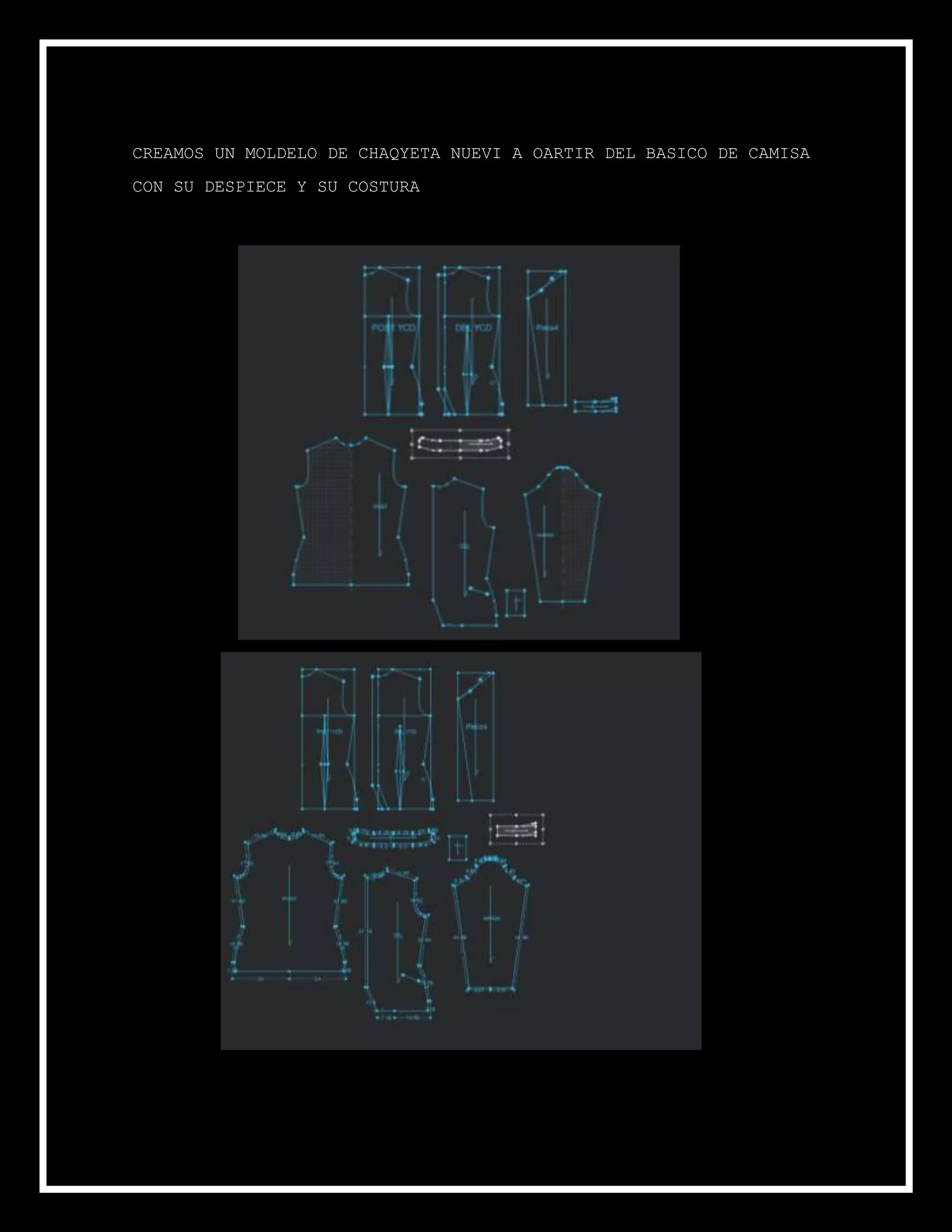

19. CREAMOS UN MOLDELO DE CHAQYETA NUEVI A OARTIR DEL BASICO DE CAMISA
CON SU DESPIECE Y SU COSTURA

20. ABRIR EL MARKET PARA PLLOTEAR EL DISEÑO DE LA CHAQUETA

21. CREAMOS UN DISEÑO BASICO DE BLUSA Y FALDA PARA PROBARLO EN EL
MANIQUI 3D
ARCHIVO Y LUEGO
COMBINAR ARCHIVO
DE DISEÑO Y
SELECCIONAMOS EL
DELANTERO Y EL
POSTERIOR

22. VER
VENTANA 3D
Y PROPIEDADES
VERIFICAR SI LOS
MOLDES ESTAN
BIEN UBICADOS
ADELANTE Y
ESPALDA

23. PROCEDEMOS
A MONTAR
EN EL
MANIQUIT Y
ACOMODASR
LAS PIEZAS
PARA
EMPEZAR A
COSER
