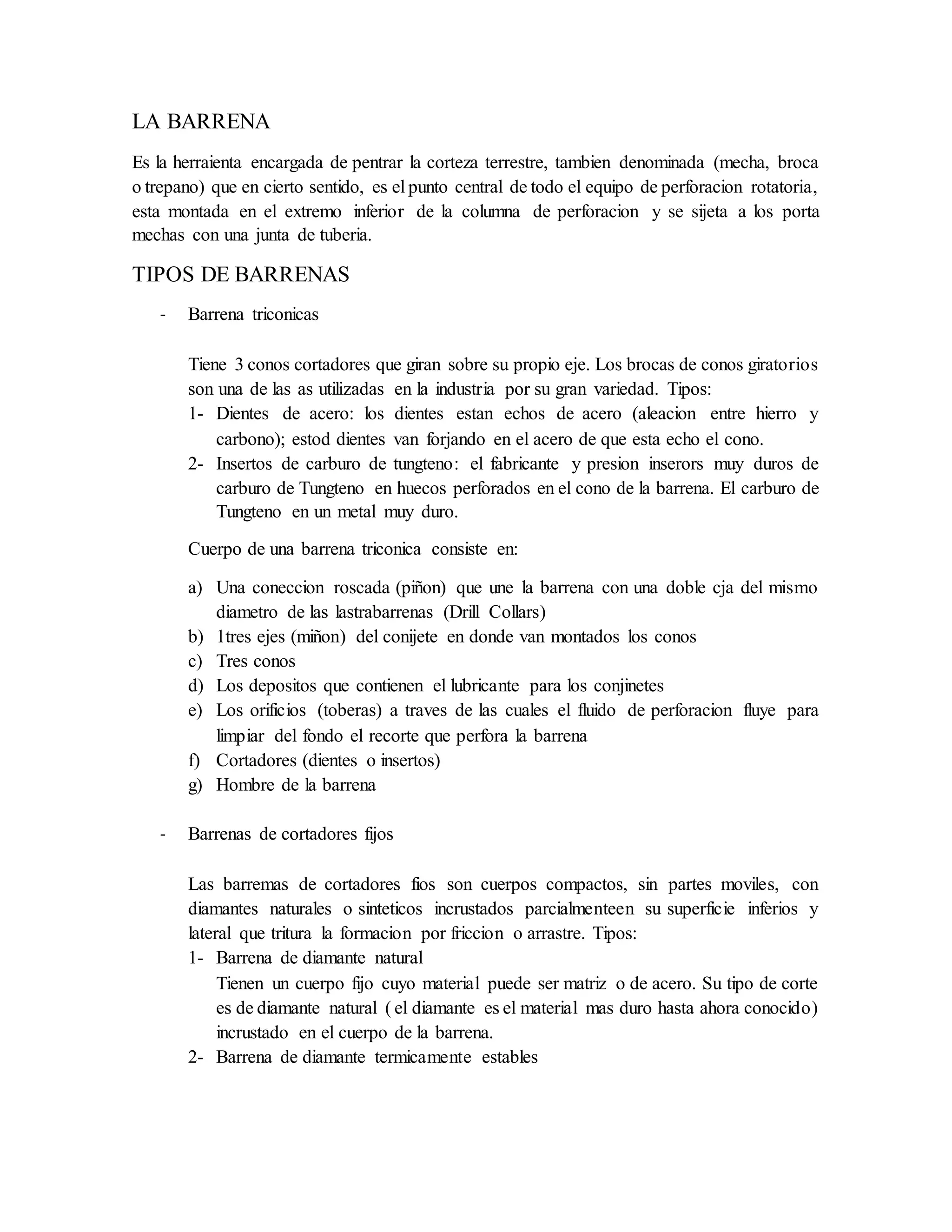

1. LA BARRENA
Es la herraienta encargada de pentrar la corteza terrestre, tambien denominada (mecha, broca
o trepano) que en cierto sentido, es el punto central de todo el equipo de perforacion rotatoria,
esta montada en el extremo inferior de la columna de perforacion y se sijeta a los porta
mechas con una junta de tuberia.
TIPOS DE BARRENAS
- Barrena triconicas
Tiene 3 conos cortadores que giran sobre su propio eje. Los brocas de conos giratorios
son una de las as utilizadas en la industria por su gran variedad. Tipos:
1- Dientes de acero: los dientes estan echos de acero (aleacion entre hierro y
carbono); estod dientes van forjando en el acero de que esta echo el cono.
2- Insertos de carburo de tungteno: el fabricante y presion inserors muy duros de
carburo de Tungteno en huecos perforados en el cono de la barrena. El carburo de
Tungteno en un metal muy duro.
Cuerpo de una barrena triconica consiste en:
a) Una coneccion roscada (piñon) que une la barrena con una doble cja del mismo
diametro de las lastrabarrenas (Drill Collars)
b) 1tres ejes (miñon) del conijete en donde van montados los conos
c) Tres conos
d) Los depositos que contienen el lubricante para los conjinetes
e) Los orificios (toberas) a traves de las cuales el fluido de perforacion fluye para
limpiar del fondo el recorte que perfora la barrena
f) Cortadores (dientes o insertos)
g) Hombre de la barrena
- Barrenas de cortadores fijos
Las barremas de cortadores fios son cuerpos compactos, sin partes moviles, con
diamantes naturales o sinteticos incrustados parcialmenteen su superficie inferios y
lateral que tritura la formacion por friccion o arrastre. Tipos:
1- Barrena de diamante natural
Tienen un cuerpo fijo cuyo material puede ser matriz o de acero. Su tipo de corte
es de diamante natural ( el diamante es el material mas duro hasta ahora conocido)
incrustado en el cuerpo de la barrena.
2- Barrena de diamante termicamente estables

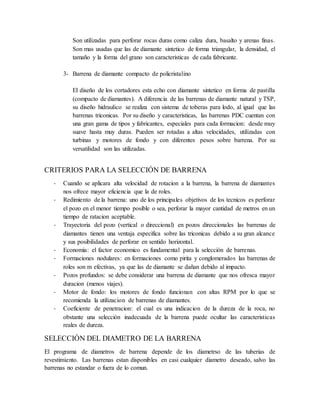

2. Son utilizadas para perforar rocas duras como caliza dura, basalto y arenas finas.
Son mas usadas que las de diamante sintetico de forma triangular, la densidad, el
tamaño y la forma del grano son caracteristicas de cada fabricante.
3- Barrena de diamante compacto de policristalino
El diseño de los cortadores esta echo con diamante sintetico en forma de pastilla
(compacto de diamantes). A diferencia de las barrenas de diamante natural y TSP,
su diseño hidraulico se realiza con sistema de toberas para lodo, al igual que las
barrenas triconicas. Por su diseño y caracteristicas, las barrenas PDC cuentan con
una gran gama de tipos y fabricantes, especiales para cada formacion: desde muy
suave hasta muy duras. Pueden ser rotadas a altas velocidades, utilizadas con
turbinas y motores de fondo y con diferentes pesos sobre barrena. Por su
versatilidad son las utilizadas.
CRITERIOS PARA LA SELECCIÓN DE BARRENA
- Cuando se aplicara alta velocidad de rotacion a la barrena, la barrena de diamantes
nos ofrece mayor eficiencia que la de roles.
- Redimiento de la barrena: uno de los principales objetivos de los tecnicos es perforar
el pozo en el menor tiempo posible o sea, perforar la mayor cantidad de metros en un
tiempo de ratacion aceptable.
- Trayectoria del pozo (vertical o direccional) en pozos direccionales las barrenas de
diamantes tienen una ventaja especifica sobre las triconicas debido a su gran alcance
y sus posibilidades de perforar en sentido horizontal.
- Economia: el factor economico es fundamental para la selección de barrenas.
- Formaciones nodulares: en formaciones como pirita y conglomerados las barrenas de
roles son m efectivas, ya que las de diamante se dañan debido al impacto.
- Pozos profundos: se debe considerar una barrena de diamante que nos ofresca mayor
duracion (menos viajes).
- Motor de fondo: los motores de fondo funcionan con altas RPM por lo que se
recomienda la utilizacion de barrenas de diamantes.
- Coeficiente de penetracion: el cual es una indicacion de la dureza de la roca, no
obstante una selección inadecuada de la barrena puede ocultar las caracteristicas
reales de dureza.
SELECCIÓN DEL DIAMETRO DE LA BARRENA
El programa de diametros de barrena depende de los diametrso de las tuberias de
revestimiento. Las barrenas estan disponibles en casi cualquier diametro deseado, salvo las
barrenas no estandar o fuera de lo comun.
3. Primer arreglo Segundo arreglo
Tuberia pg Barrena pg Tuberia pg Barrena pg
4 ½ 6 – 5 7/8 4 ½ 6 1/8 - 6 ½
7 8 ½ 7 5/8 9 ½
9 5/8 12 ½ 10 ¾ 14 ¾
13 3/8 17 ½ - 8 ½ 16 20 – 22
20 26 24 30
