Este documento describe un estudio sobre películas delgadas de nitruro de aluminio (AlN) depositadas sobre silicio mediante sputtering reactivo con magnetrón. Se analizó la influencia de la presión y la concentración de nitrógeno en la atmósfera sobre la estructura y textura de las películas. Se encontró que altas concentraciones de nitrógeno y presiones producen una buena textura en el plano (0002), mientras que bajas concentraciones de nitrógeno favorecen la textura (10-10). El an
Influencia del potencial de polarización en la deposición de películas delgad...Javier García Molleja
Authors: J. García Molleja, B. Regalado, J. Keraudy, G. Salum, P.-Y. Jouan
Revista Digital Congreso de Ciencia y Tecnología de la ESPE, Vol. 11, No. 1 (2016), pages 207-212.
This article is available from the ESPE Congress webpage.
Estudio de películas delgadas cristalinas de TiN crecidas mediante sputtering...Javier García Molleja
Authors: J. García Molleja, B.J. Gómez.
Paper reference: Revista Politécnica, volume 36, number 1, pages 94-100 (September 2015).
Available at: http://www.revistapolitecnica.epn.edu.ec/ojs2/index.php/revista_politecnica2/article
/view/463/pdf
Introducción al estudi sistemático de estructuras cristalinas por caracterización de difracción de rayos-X en polvos. Índices de Miller para distintos tipos de celda. Elucidación de una estrcutura cristalina a partir del difractograma, por análisis del método de Hannawalt.
Influencia del potencial de polarización en la deposición de películas delgad...Javier García Molleja
Authors: J. García Molleja, B. Regalado, J. Keraudy, G. Salum, P.-Y. Jouan
Revista Digital Congreso de Ciencia y Tecnología de la ESPE, Vol. 11, No. 1 (2016), pages 207-212.
This article is available from the ESPE Congress webpage.
Estudio de películas delgadas cristalinas de TiN crecidas mediante sputtering...Javier García Molleja
Authors: J. García Molleja, B.J. Gómez.
Paper reference: Revista Politécnica, volume 36, number 1, pages 94-100 (September 2015).
Available at: http://www.revistapolitecnica.epn.edu.ec/ojs2/index.php/revista_politecnica2/article
/view/463/pdf
Introducción al estudi sistemático de estructuras cristalinas por caracterización de difracción de rayos-X en polvos. Índices de Miller para distintos tipos de celda. Elucidación de una estrcutura cristalina a partir del difractograma, por análisis del método de Hannawalt.
Análisis de residuos de disparo en Microspía Electrónica de Barrido (MEB).POLICIA NACIONAL
Análisis de residuos de disparos mediante microscopia electrónica de Barrido, la misma que permite analizar la composición química estructural de muestras inorgánicas, Se analiza la composición química de la capsula fulminante del cartucho del arma de fuego, no se analiza la pólvora, a través del FEI Quanta 400, por lo que se ingresa una muestra positiva y negativa, para el respectivo análisis pericial.
Estudio de películas delgadas de AlN depositadas mediante sputtering por magn...Javier García Molleja
Authors: J. García Molleja, B.J. Gómez, B. Abdallah, M.-A. Djouadi, J. Feugeas, P.-Y. Jouan.
Anales AFA, Volume 26, number 4, year 2015, pages 190-194
Available at: http://anales.fisica.org.ar/journal/index.php/analesafa/article/view/2071
Influencia del potencial de polarización en la deposición de películas delgad...Javier García Molleja
Oral presentation about NiO thin films deposited under substrate bias in 11th Science and Technology Congress at ESPE (Sangolquí, Ecuador). 20th-24th June 2016
Experimental Techniques in Optics subjet developed at Universidad de Córdoba (Spain). Experimental work made in 2004. Determination of refraction index and thickness of a thin mica film. Laser wavelength determination
Este documento aborda exhaustivamente la geofísica magnetotelúrica, destacando sus fundamentos prácticos y teóricos. Se explora el uso del campo magnético y eléctrico en el terreno, con un enfoque particular en el equipo magnetotelúrico. Proporciona una visión detallada y técnica de esta disciplina, ofreciendo información esencial para comprender y aplicar eficazmente los principios de la geofísica en la investigación de subsuelos.
Análisis de residuos de disparo en Microspía Electrónica de Barrido (MEB).POLICIA NACIONAL
Análisis de residuos de disparos mediante microscopia electrónica de Barrido, la misma que permite analizar la composición química estructural de muestras inorgánicas, Se analiza la composición química de la capsula fulminante del cartucho del arma de fuego, no se analiza la pólvora, a través del FEI Quanta 400, por lo que se ingresa una muestra positiva y negativa, para el respectivo análisis pericial.
Estudio de películas delgadas de AlN depositadas mediante sputtering por magn...Javier García Molleja
Authors: J. García Molleja, B.J. Gómez, B. Abdallah, M.-A. Djouadi, J. Feugeas, P.-Y. Jouan.
Anales AFA, Volume 26, number 4, year 2015, pages 190-194
Available at: http://anales.fisica.org.ar/journal/index.php/analesafa/article/view/2071
Influencia del potencial de polarización en la deposición de películas delgad...Javier García Molleja
Oral presentation about NiO thin films deposited under substrate bias in 11th Science and Technology Congress at ESPE (Sangolquí, Ecuador). 20th-24th June 2016
Experimental Techniques in Optics subjet developed at Universidad de Córdoba (Spain). Experimental work made in 2004. Determination of refraction index and thickness of a thin mica film. Laser wavelength determination
Este documento aborda exhaustivamente la geofísica magnetotelúrica, destacando sus fundamentos prácticos y teóricos. Se explora el uso del campo magnético y eléctrico en el terreno, con un enfoque particular en el equipo magnetotelúrico. Proporciona una visión detallada y técnica de esta disciplina, ofreciendo información esencial para comprender y aplicar eficazmente los principios de la geofísica en la investigación de subsuelos.
Highly thermal conductive Boron Nitride/Polyrotaxane encapsulated PEG-based ...Javier García Molleja
Authors: Guang-Zhong Yin, Xiao-Mei Yang, Alba Marta López, Javier García Molleja, Antonio Vázquez-López and De-Yi Wang
Published in: European Polymer Journal 199 (2023) 112431
Because of copyright transfer to Elsevier only the first page is provided. Available at:
https://doi.org/10.1016/j.eurpolymj.2023.112431
PLA aerogel as a universal support for the typical organic phase change ener...Javier García Molleja
Authors: Guang-Zhong Yin, Xiao-Mei Yang, Alba Marta López, Xiang Ao, Mei-Ting Wang, Javier García Molleja and De-Yi Wang
Published in: Journal of Energy Storage 73 (2023) 108869
Because of copyright transfer to Elsevier only the first page is provided. Available at:
https://doi.org/10.1016/j.est.2023.108869
Graphene Functionalization of Polyrotaxane-Encapsulated PEG-Based PCMs: Fabri...Javier García Molleja
Authors: Guang-Zhong Yin, Xiao-Mei Yang, Alba Marta López, Javier García Molleja,
Mei-Ting Wang, and De-Yi Wang
Published in: Advanced Materials Technologies 2023, 2300658
Because of copyright transfer to Wiley-VCH only the first page is provided. Available at: https://doi.org/ 10.1002/admt.202300658
Unveiling the structure, chemistry, and formation mechanism of an in-situ pho...Javier García Molleja
Authors: Abdulmalik Yusuf, Venkata Sai Avvaru, Jimena de la Vega, Mingyang Zhang, Javier García Molleja, De-Yi Wang
Published in: Chemical Engineering Journal 455 (2023) 140678
Because of copyright transfer to Elsevier only the first page is provided. Available at: https://doi.org/10.1016/j.cej.2022.140678
El rol de la tomografía en la industria: aplicaciones aeronáuticas y en el se...Javier García Molleja
Presentation about the role of XCT technique in industry, covering three main topics: aerospace composites, aluminum and magnesium alloys for transport and structural materials in health. Experiments performed at IMDEA Materials Institute.
Presentation held at the 1st National Event for Industrial Updating (Tomography and Additive Manufacturing) in Rafaela (Argentina) during November 16th and 17th 2022.
How to make a manual binary segmentation for an XCT reconstructed volume with...Javier García Molleja
Guide for segmentation of volumes after X-Ray Computed Tomography reconstruction. This is one of multiple ways to make a segmentation for a volume at IMDEA Materials Institute (Getafe, Spain, 2019). ImageJ software is used.
Theory imparted to Leveling course at Yachay Tech University (Urcuquí, Ecuador) during semester October 2014 - March 2015. Thanks to Dr. Leonardo Reyes for the figures and the sketch of the document.
Theory imparted to Leveling course at Yachay Tech University (Urcuquí, Ecuador) during semester October 2014 - March 2015. Thanks to Dr. Leonardo Reyes.
How to manually equalize the histograms of two (or more) subvolumes, measured...Javier García Molleja
Guide for histogram equalization of volumes after X-Ray Computed Tomography reconstruction. This is one of multiple ways to make a equalization for a volume at IMDEA Materials Institute (Getafe, Spain, 2019). ImageJ software is used.
Theory imparted to Leveling course at Yachay Tech University (Urcuquí, Ecuador) during semester October 2014 - March 2015. Thanks to Dr. Leonardo Reyes for the figures and the sketch of the document.
Theory imparted to Leveling course at Yachay Tech University (Urcuquí, Ecuador) during semester October 2014 - March 2015. Thanks to Dr. Graciela Salum for the figures and the sketch of the document.
How to concatenate two (or more) subvolumes, measured with XCT, using ImageJJavier García Molleja
Guide for volume concatenation after X-Ray Computed Tomography reconstruction. This is one of multiple ways to make a concatenation for a volume at IMDEA Materials Institute (Getafe, Spain, 2018). ImageJ software is used.
Guide for volume masking after X-Ray Computed Tomography reconstruction. This is one of multiple ways to make a mask for a volume at IMDEA Materials Institute (Getafe, Spain, 2018). ImageJ software is used.
Catalogo Buzones BTV Amado Salvador Distribuidor Oficial ValenciaAMADO SALVADOR
Descubra el catálogo completo de buzones BTV, una marca líder en la fabricación de buzones y cajas fuertes para los sectores de ferretería, bricolaje y seguridad. Como distribuidor oficial de BTV, Amado Salvador se enorgullece de presentar esta amplia selección de productos diseñados para satisfacer las necesidades de seguridad y funcionalidad en cualquier entorno.
Descubra una variedad de buzones residenciales, comerciales y corporativos, cada uno construido con los más altos estándares de calidad y durabilidad. Desde modelos clásicos hasta diseños modernos, los buzones BTV ofrecen una combinación perfecta de estilo y resistencia, garantizando la protección de su correspondencia en todo momento.
Amado Salvador, se compromete a ofrecer productos de primera clase respaldados por un servicio excepcional al cliente. Como distribuidor oficial de BTV, entendemos la importancia de la seguridad y la tranquilidad para nuestros clientes. Por eso, trabajamos en colaboración con BTV para brindarle acceso a los mejores productos del mercado.
Explore el catálogo de buzones ahora y encuentre la solución perfecta para sus necesidades de correo y seguridad. Confíe en Amado Salvador y BTV para proporcionarle buzones de calidad excepcional que cumplan y superen sus expectativas.
Inteligencia Artificial y Ciberseguridad.pdfEmilio Casbas
Recopilación de los puntos más interesantes de diversas presentaciones, desde los visionarios conceptos de Alan Turing, pasando por la paradoja de Hans Moravec y la descripcion de Singularidad de Max Tegmark, hasta los innovadores avances de ChatGPT, y de cómo la IA está transformando la seguridad digital y protegiendo nuestras vidas.
3Redu: Responsabilidad, Resiliencia y Respetocdraco
¡Hola! Somos 3Redu, conformados por Juan Camilo y Cristian. Entendemos las dificultades que enfrentan muchos estudiantes al tratar de comprender conceptos matemáticos. Nuestro objetivo es brindar una solución inclusiva y accesible para todos.
Estudio de películas delgadas de AlN sobre Si mediante sputtering reactivo con magnetrón

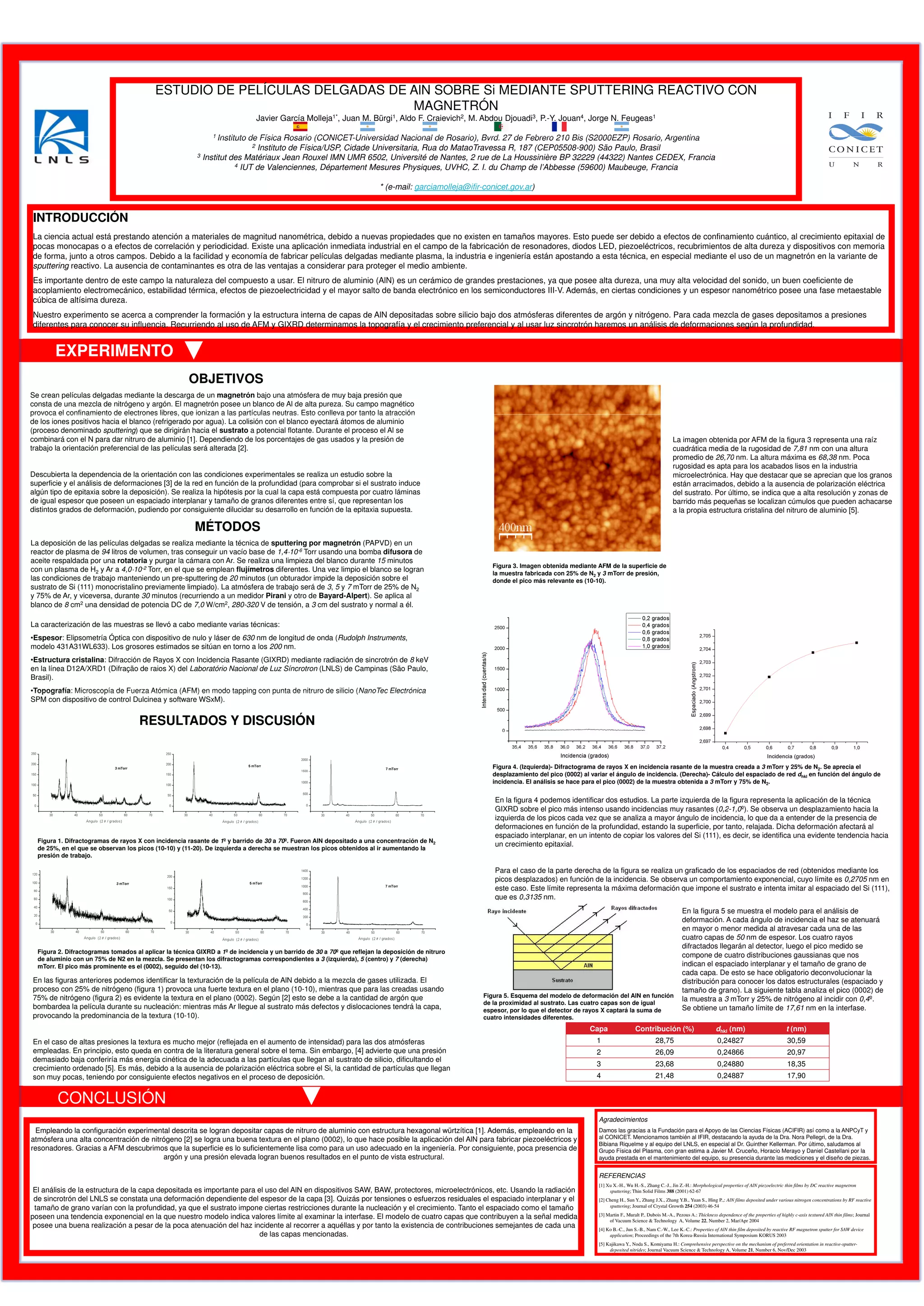

1. ESTUDIO DE PELÍCULAS DELGADAS DE AlN SOBRE Si MEDIANTE SPUTTERING REACTIVO CON
MAGNETRÓN
Javier García Molleja1*, Juan M. Bürgi1, Aldo F. Craievich2, M. Abdou Djouadi3, P.-Y. Jouan4, Jorge N. Feugeas1
1 Instituto
de Física Rosario (CONICET-Universidad Nacional de Rosario), Bvrd. 27 de Febrero 210 Bis (S2000EZP) Rosario, Argentina
2 Instituto de Física/USP, Cidade Universitaria, Rua do MataoTravessa R, 187 (CEP05508-900) São Paulo, Brasil
3 Institut des Matériaux Jean Rouxel IMN UMR 6502, Université de Nantes, 2 rue de La Houssinière BP 32229 (44322) Nantes CEDEX, Francia
4 IUT de Valenciennes, Département Mesures Physiques, UVHC, Z. I. du Champ de l’Abbesse (59600) Maubeuge, Francia
* (e-mail: garciamolleja@ifir-conicet.gov.ar)
INTRODUCCIÓN
La ciencia actual está prestando atención a materiales de magnitud nanométrica, debido a nuevas propiedades que no existen en tamaños mayores. Esto puede ser debido a efectos de confinamiento cuántico, al crecimiento epitaxial de
pocas monocapas o a efectos de correlación y periodicidad. Existe una aplicación inmediata industrial en el campo de la fabricación de resonadores, diodos LED, piezoeléctricos, recubrimientos de alta dureza y dispositivos con memoria
de forma, junto a otros campos. Debido a la facilidad y economía de fabricar películas delgadas mediante plasma, la industria e ingeniería están apostando a esta técnica, en especial mediante el uso de un magnetrón en la variante de
sputtering reactivo. La ausencia de contaminantes es otra de las ventajas a considerar para proteger el medio ambiente.
Es importante dentro de este campo la naturaleza del compuesto a usar. El nitruro de aluminio (AlN) es un cerámico de grandes prestaciones, ya que posee alta dureza, una muy alta velocidad del sonido, un buen coeficiente de
acoplamiento electromecánico, estabilidad térmica, efectos de piezoelectricidad y el mayor salto de banda electrónico en los semiconductores III-V. Además, en ciertas condiciones y un espesor nanométrico posee una fase metaestable
cúbica de altísima dureza.
Nuestro experimento se acerca a comprender la formación y la estructura interna de capas de AlN depositadas sobre silicio bajo dos atmósferas diferentes de argón y nitrógeno. Para cada mezcla de gases depositamos a presiones
diferentes para conocer su influencia. Recurriendo al uso de AFM y GIXRD determinamos la topografía y el crecimiento preferencial y al usar luz sincrotrón haremos un análisis de deformaciones según la profundidad.
EXPERIMENTO
OBJETIVOS
Se crean películas delgadas mediante la descarga de un magnetrón bajo una atmósfera de muy baja presión que
consta de una mezcla de nitrógeno y argón. El magnetrón posee un blanco de Al de alta pureza. Su campo magnético
provoca el confinamiento de electrones libres, que ionizan a las partículas neutras. Esto conlleva por tanto la atracción
de los iones positivos hacia el blanco (refrigerado por agua). La colisión con el blanco eyectará átomos de aluminio
(proceso denominado sputtering) que se dirigirán hacia el sustrato a potencial flotante. Durante el proceso el Al se
combinará con el N para dar nitruro de aluminio [1]. Dependiendo de los porcentajes de gas usados y la presión de La imagen obtenida por AFM de la figura 3 representa una raíz
trabajo la orientación preferencial de las películas será alterada [2]. cuadrática media de la rugosidad de 7,81 nm con una altura
promedio de 26,70 nm. La altura máxima es 68,38 nm. Poca
rugosidad es apta para los acabados lisos en la industria
Descubierta la dependencia de la orientación con las condiciones experimentales se realiza un estudio sobre la microelectrónica. Hay que destacar que se aprecian que los granos
superficie y el análisis de deformaciones [3] de la red en función de la profundidad (para comprobar si el sustrato induce están arracimados, debido a la ausencia de polarización eléctrica
algún tipo de epitaxia sobre la deposición). Se realiza la hipótesis por la cual la capa está compuesta por cuatro láminas del sustrato. Por último, se indica que a alta resolución y zonas de
de igual espesor que poseen un espaciado interplanar y tamaño de granos diferentes entre sí, que representan los barrido más pequeñas se localizan cúmulos que pueden achacarse
distintos grados de deformación, pudiendo por consiguiente dilucidar su desarrollo en función de la epitaxia supuesta. a la propia estructura cristalina del nitruro de aluminio [5].
MÉTODOS
La deposición de las películas delgadas se realiza mediante la técnica de sputtering por magnetrón (PAPVD) en un
reactor de plasma de 94 litros de volumen, tras conseguir un vacío base de 1,4·10-6 Torr usando una bomba difusora de
aceite respaldada por una rotatoria y purgar la cámara con Ar. Se realiza una limpieza del blanco durante 15 minutos
Figura 3. Imagen obtenida mediante AFM de la superficie de
con un plasma de H2 y Ar a 4,0·10-2 Torr, en el que se emplean flujímetros diferentes. Una vez limpio el blanco se logran la muestra fabricada con 25% de N2 y 3 mTorr de presión,
las condiciones de trabajo manteniendo un pre-sputtering de 20 minutos (un obturador impide la deposición sobre el donde el pico más relevante es (10-10).
sustrato de Si (111) monocristalino previamente limpiado). La atmósfera de trabajo será de 3, 5 y 7 mTorr de 25% de N2
y 75% de Ar, y viceversa, durante 30 minutos (recurriendo a un medidor Pirani y otro de Bayard-Alpert). Se aplica al
blanco de 8 cm2 una densidad de potencia DC de 7,0 W/cm2, 280-320 V de tensión, a 3 cm del sustrato y normal a él.
La caracterización de las muestras se llevó a cabo mediante varias técnicas:
•Espesor: Elipsometría Óptica con dispositivo de nulo y láser de 630 nm de longitud de onda (Rudolph Instruments,
modelo 431A31WL633). Los grosores estimados se sitúan en torno a los 200 nm.
•Estructura cristalina: Difracción de Rayos X con Incidencia Rasante (GIXRD) mediante radiación de sincrotrón de 8 keV
en la línea D12A/XRD1 (Difração de raios X) del Laboratório Nacional de Luz Síncrotron (LNLS) de Campinas (São Paulo,
Brasil).
•Topografía: Microscopía de Fuerza Atómica (AFM) en modo tapping con punta de nitruro de silicio (NanoTec Electrónica
SPM con dispositivo de control Dulcinea y software WSxM).
RESULTADOS Y DISCUSIÓN
Figura 4. (Izquierda)- Difractograma de rayos X en incidencia rasante de la muestra creada a 3 mTorr y 25% de N2. Se aprecia el
desplazamiento del pico (0002) al variar el ángulo de incidencia. (Derecha)- Cálculo del espaciado de red dhkl en función del ángulo de
incidencia. El análisis se hace para el pico (0002) de la muestra obtenida a 3 mTorr y 75% de N2.
En la figura 4 podemos identificar dos estudios. La parte izquierda de la figura representa la aplicación de la técnica
GIXRD sobre el pico más intenso usando incidencias muy rasantes (0,2-1,0º). Se observa un desplazamiento hacia la
izquierda de los picos cada vez que se analiza a mayor ángulo de incidencia, lo que da a entender de la presencia de
deformaciones en función de la profundidad, estando la superficie, por tanto, relajada. Dicha deformación afectará al
espaciado interplanar, en un intento de copiar los valores del Si (111), es decir, se identifica una evidente tendencia hacia
Figura 1. Difractogramas de rayos X con incidencia rasante de 1º y barrido de 30 a 70º. Fueron AlN depositado a una concentración de N2
un crecimiento epitaxial.
de 25%, en el que se observan los picos (10-10) y (11-20). De izquierda a derecha se muestran los picos obtenidos al ir aumentando la
presión de trabajo.
Para el caso de la parte derecha de la figura se realiza un graficado de los espaciados de red (obtenidos mediante los
picos desplazados) en función de la incidencia. Se observa un comportamiento exponencial, cuyo límite es 0,2705 nm en
este caso. Este límite representa la máxima deformación que impone el sustrato e intenta imitar al espaciado del Si (111),
que es 0,3135 nm.
En la figura 5 se muestra el modelo para el análisis de
deformación. A cada ángulo de incidencia el haz se atenuará
en mayor o menor medida al atravesar cada una de las
cuatro capas de 50 nm de espesor. Los cuatro rayos
difractados llegarán al detector, luego el pico medido se
Figura 2. Difractogramas tomados al aplicar la técnica GIXRD a 1º de incidencia y un barrido de 30 a 70º que reflejan la deposición de nitruro
compone de cuatro distribuciones gaussianas que nos
de aluminio con un 75% de N2 en la mezcla. Se presentan los difractogramas correspondientes a 3 (izquierda), 5 (centro) y 7 (derecha)
mTorr. El pico más prominente es el (0002), seguido del (10-13). indican el espaciado interplanar y el tamaño de grano de
cada capa. De esto se hace obligatorio deconvolucionar la
En las figuras anteriores podemos identificar la texturación de la película de AlN debido a la mezcla de gases utilizada. El distribución para conocer los datos estructurales (espaciado y
proceso con 25% de nitrógeno (figura 1) provoca una fuerte textura en el plano (10-10), mientras que para las creadas usando tamaño de grano). La siguiente tabla analiza el pico (0002) de
75% de nitrógeno (figura 2) es evidente la textura en el plano (0002). Según [2] esto se debe a la cantidad de argón que Figura 5. Esquema del modelo de deformación del AlN en función
de la proximidad al sustrato. Las cuatro capas son de igual
la muestra a 3 mTorr y 25% de nitrógeno al incidir con 0,4º.
bombardea la película durante su nucleación: mientras más Ar llegue al sustrato más defectos y dislocaciones tendrá la capa, espesor, por lo que el detector de rayos X captará la suma de Se obtiene un tamaño límite de 17,61 nm en la interfase.
provocando la predominancia de la textura (10-10). cuatro intensidades diferentes.
Capa Contribución (%) dhkl (nm) t (nm)
En el caso de altas presiones la textura es mucho mejor (reflejada en el aumento de intensidad) para las dos atmósferas 1 28,75 0,24827 30,59
empleadas. En principio, esto queda en contra de la literatura general sobre el tema. Sin embargo, [4] advierte que una presión 2 26,09 0,24866 20,97
demasiado baja conferiría más energía cinética de la adecuada a las partículas que llegan al sustrato de silicio, dificultando el
3 23,68 0,24880 18,35
crecimiento ordenado [5]. Es más, debido a la ausencia de polarización eléctrica sobre el Si, la cantidad de partículas que llegan
son muy pocas, teniendo por consiguiente efectos negativos en el proceso de deposición. 4 21,48 0,24887 17,90
CONCLUSIÓN
Agradecimientos
Empleando la configuración experimental descrita se logran depositar capas de nitruro de aluminio con estructura hexagonal würtzítica [1]. Además, empleando en la Damos las gracias a la Fundación para el Apoyo de las Ciencias Físicas (ACIFIR) así como a la ANPCyT y
atmósfera una alta concentración de nitrógeno [2] se logra una buena textura en el plano (0002), lo que hace posible la aplicación del AlN para fabricar piezoeléctricos y al CONICET. Mencionamos también al IFIR, destacando la ayuda de la Dra. Nora Pellegri, de la Dra.
Bibiana Riquelme y al equipo del LNLS, en especial al Dr. Guinther Kellerman. Por último, saludamos al
resonadores. Gracias a AFM descubrimos que la superficie es lo suficientemente lisa como para un uso adecuado en la ingeniería. Por consiguiente, poca presencia de Grupo Física del Plasma, con gran estima a Javier M. Cruceño, Horacio Merayo y Daniel Castellani por la
argón y una presión elevada logran buenos resultados en el punto de vista estructural. ayuda prestada en el mantenimiento del equipo, su presencia durante las mediciones y el diseño de piezas.
REFERENCIAS
[1] Xu X.-H., Wu H.-S., Zhang C.-J., Jin Z.-H.: Morphological properties of AlN piezoelectric thin films by DC reactive magnetron
El análisis de la estructura de la capa depositada es importante para el uso del AlN en dispositivos SAW, BAW, protectores, microelectrónicos, etc. Usando la radiación sputtering; Thin Solid Films 388 (2001) 62-67
de sincrotrón del LNLS se constata una deformación dependiente del espesor de la capa [3]. Quizás por tensiones o esfuerzos residuales el espaciado interplanar y el [2] Cheng H., Sun Y., Zhang J.X., Zhang Y.B., Yuan S., Hing P.,: AlN films deposited under various nitrogen concentrations by RF reactive
sputtering; Journal of Crystal Growth 254 (2003) 46-54
tamaño de grano varían con la profundidad, ya que el sustrato impone ciertas restricciones durante la nucleación y el crecimiento. Tanto el espaciado como el tamaño
poseen una tendencia exponencial en la que nuestro modelo indica valores límite al examinar la interfase. El modelo de cuatro capas que contribuyen a la señal medida [3] Martin F., Muralt P., Dubois M.-A., Pezous A.: Thickness dependence of the properties of highly c-axis textured AlN thin films; Journal
of Vacuum Science & Technology A, Volume 22, Number 2, Mar/Apr 2004
posee una buena realización a pesar de la poca atenuación del haz incidente al recorrer a aquéllas y por tanto la existencia de contribuciones semejantes de cada una [4] Ko B.-C., Jun S.-B., Nam C.-W., Lee K.-C.: Properties of AlN thin film deposited by reactive RF magnetron sputter for SAW device
de las capas mencionadas. application; Proceedings of the 7th Korea-Russia International Symposium KORUS 2003
[5] Kajikawa Y., Noda S., Komiyama H.: Comprehensive perspective on the mechanism of preferred orientation in reactive-sputter-
deposited nitrides; Journal Vacuum Science & Technology A, Volume 21, Number 6, Nov/Dec 2003
