1. Cableado de laboratorio Francesc Pérez
Fernández
 Para poder alimentar y realizar mediciones en un circuito eléctrico es necesario conectarlo físicamente con los equipos de laboratorio.
Estas conexiones se realizan mediante cables que según el tipo de conectores en sus extremos reciben un nombre u otro.
 TIPOS DE CONECTORES
 Los conectores que verá en el laboratorio son: banana i BNC (British Naval Connector)
 TIPOS DE CABLES
 Banana-Banana: se utiliza generalmente para conectar la fuente de alimentación
a un circuito eléctrico. Está formado por una cable de cobre con un revestimiento
plástico y por dos conectores bananas en sus extremo. Se puede alargar la
longitud del cable insertando el conector banana de un cable en el orificio del
conector banana de otro cable.

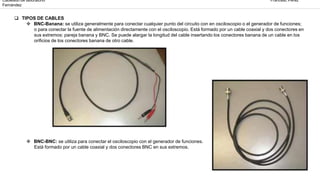

2. Cableado de laboratorio Francesc Pérez
Fernández
 TIPOS DE CABLES
 BNC-Banana: se utiliza generalmente para conectar cualquier punto del circuito con en osciloscopio o el generador de funciones;
o para conectar la fuente de alimentación directamente con el osciloscopio. Está formado por un cable coaxial y dos conectores en
sus extremos: pareja banana y BNC. Se puede alargar la longitud del cable insertando los conectores banana de un cable en los
orificios de los conectores banana de otro cable.
 BNC-BNC: se utiliza para conectar el osciloscopio con el generador de funciones.
Está formado por un cable coaxial y dos conectores BNC en sus extremos.
