Este proyecto tiene como objetivo construir un prototipo de puente hidráulico aplicando el principio de Pascal para demostrar cómo la presión ejercida sobre un fluido se transmite en todas direcciones. El prototipo consiste en un puente de palitos de madera unidos con silicona que puede elevarse mediante la presión ejercida por jeringas y mangueras. El proyecto busca evidenciar la aplicación del principio de Pascal y comprobar que la presión se transmite de forma uniforme a través del fluido, lo que permitiría el uso de puentes

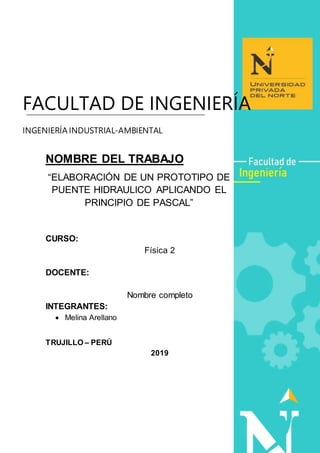

1. FACULTAD DE INGENIERÍA
INGENIERÍA INDUSTRIAL-AMBIENTAL
NOMBRE DEL TRABAJO
“ELABORACIÓN DE UN PROTOTIPO DE
PUENTE HIDRAULICO APLICANDO EL
PRINCIPIO DE PASCAL”
CURSO:
Física 2
DOCENTE:
Nombre completo
INTEGRANTES:
 Melina Arellano
TRUJILLO – PERÚ
2019

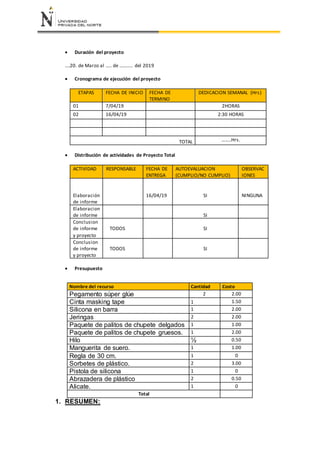

2.  Duración del proyecto
….20. de Marzo al ….. de ……….. del 2019
 Cronograma de ejecución del proyecto
ETAPAS FECHA DE INICIO FECHA DE
TERMINO
DEDICACION SEMANAL (Hrs)
01 7/04/19 2HORAS
02 16/04/19 2:30 HORAS
TOTAL ……..Hrs.
 Distribución de actividades de Proyecto Total
ACTIVIDAD RESPONSABLE FECHA DE
ENTREGA
AUTOEVALUACION
(CUMPLIO/NO CUMPLIO)
OBSERVAC
IONES
Elaboración
de informe
16/04/19 SI NINGUNA
Elaboracion
de informe SI
Conclusion
de informe
y proyecto
TODOS SI
Conclusion
de informe
y proyecto
TODOS SI
 Presupuesto
1. RESUMEN:
Nombre del recurso Cantidad Costo
Pegamento súper glúe 2 2.00
Cinta masking tape 1 1.50
Silicona en barra 1 2.00
Jeringas 2 2.00
Paquete de palitos de chupete delgados 1 1.00
Paquete de palitos de chupete gruesos. 1 2.00
Hilo ½ 0.50
Manguerita de suero. 1 1.00
Regla de 30 cm. 1 0
Sorbetes de plástico. 2 3.00
Pistola de silicona 1 0
Abrazadera de plástico 2 0.50
Alicate. 1 0
Total

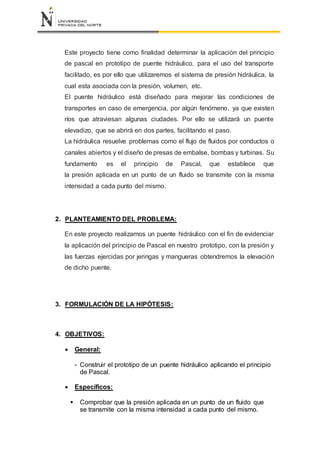

3. Este proyecto tiene como finalidad determinar la aplicación del principio
de pascal en prototipo de puente hidráulico, para el uso del transporte
facilitado, es por ello que utilizaremos el sistema de presión hidráulica, la
cual esta asociada con la presión, volumen, etc.
El puente hidráulico está diseñado para mejorar las condiciones de
transportes en caso de emergencia, por algún fenómeno, ya que existen
ríos que atraviesan algunas ciudades. Por ello se utilizará un puente
elevadizo, que se abrirá en dos partes, facilitando el paso.
La hidráulica resuelve problemas como el flujo de fluidos por conductos o
canales abiertos y el diseño de presas de embalse, bombas y turbinas. Su
fundamento es el principio de Pascal, que establece que
la presión aplicada en un punto de un fluido se transmite con la misma
intensidad a cada punto del mismo.
2. PLANTEAMIENTO DEL PROBLEMA:
En este proyecto realizamos un puente hidráulico con el fin de evidenciar
la aplicación del principio de Pascal en nuestro prototipo, con la presión y
las fuerzas ejercidas por jeringas y mangueras obtendremos la elevación
de dicho puente.
3. FORMULACIÓN DE LA HIPÓTESIS:
4. OBJETIVOS:
 General:
- Construir el prototipo de un puente hidráulico aplicando el principio
de Pascal.
 Específicos:
 Comprobar que la presión aplicada en un punto de un fluido que
se transmite con la misma intensidad a cada punto del mismo.

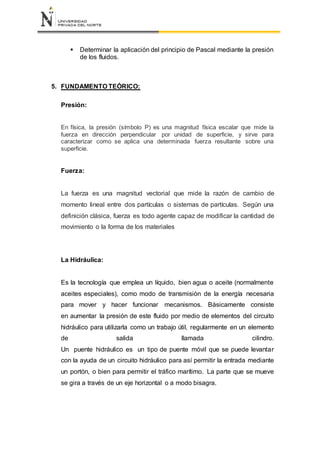

4.  Determinar la aplicación del principio de Pascal mediante la presión
de los fluidos.
5. FUNDAMENTO TEÓRICO:
Presión:
En física, la presión (símbolo P) es una magnitud física escalar que mide la
fuerza en dirección perpendicular por unidad de superficie, y sirve para
caracterizar como se aplica una determinada fuerza resultante sobre una
superficie.
Fuerza:
La fuerza es una magnitud vectorial que mide la razón de cambio de
momento lineal entre dos partículas o sistemas de partículas. Según una
definición clásica, fuerza es todo agente capaz de modificar la cantidad de
movimiento o la forma de los materiales
La Hidráulica:
Es la tecnología que emplea un líquido, bien agua o aceite (normalmente
aceites especiales), como modo de transmisión de la energía necesaria
para mover y hacer funcionar mecanismos. Básicamente consiste
en aumentar la presión de este fluido por medio de elementos del circuito
hidráulico para utilizarla como un trabajo útil, regularmente en un elemento
de salida llamada cilindro.
Un puente hidráulico es un tipo de puente móvil que se puede levantar
con la ayuda de un circuito hidráulico para así permitir la entrada mediante
un portón, o bien para permitir el tráfico marítimo. La parte que se mueve
se gira a través de un eje horizontal o a modo bisagra.

5. El Principio de Pascal:
El principio de Pascal o ley de Pascal se resume en la frase: «el incremento
de presión aplicado a una superficie de un fluido incompresible (líquido),
contenido en un recipiente indeformable, se transmite con el mismo valor a
cada una de las partes del mismo». Es decir, que si en el interior de un
líquido se origina una presión, estas se transmiten con igual intensidad en
todas las direcciones y sentidos.
El principio de Pascal puede comprobarse utilizando una esfera hueca,
perforada en diferentes lugares y provista de un émbolo. Al llenar la esfera
con agua y ejercer presión sobre ella mediante el émbolo, se observa que
el agua sale por todos los agujeros con la misma velocidad y por lo tanto
con la misma presión.
También podemos observar aplicaciones del principio de Pascal en los
elevadores hidráulicos; en los frenos hidráulicos; en los gatos hidráulicos y
en la prensa hidráulica, la cual consiste en dos cilindros conectados en su
parte interior de diferentes diámetros y que tienen dos émbolos o pistones
y en los cuales si en uno de ellos se aplica una fuerza, la presión de un
líquido, generalmente un aceite es la misma en todo el tramo.
𝑓
𝑎
=
𝐹
𝐴
6. ANTECEDENTES:
La hidráulica es una rama de la física y la ingeniería que se encarga del
estudio de las propiedades mecánicas de los fluidos. Todo esto depende de
las fuerzas que se interponen de la masa (fuerza) y empuje de la misma. Se
puede definir también como la aplicación de la mecánica de fluidos en
ingeniería para construir dispositivos que funcionan con líquidos, por lo
general agua o aceite. La hidráulica resuelve problemas con el flujo de fluidos
por conductos o canales abiertos y el diseño de presas de embalse, bombas

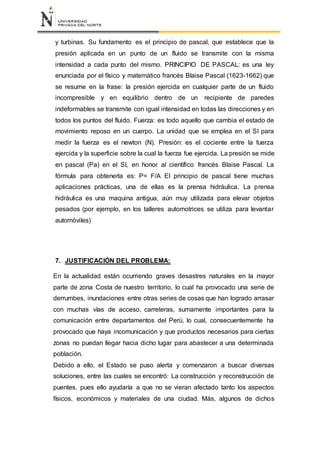

6. y turbinas. Su fundamento es el principio de pascal, que establece que la
presión aplicada en un punto de un fluido se transmite con la misma
intensidad a cada punto del mismo. PRINCIPIO DE PASCAL: es una ley
enunciada por el físico y matemático francés Blaise Pascal (1623-1662) que
se resume en la frase: la presión ejercida en cualquier parte de un fluido
incompresible y en equilibrio dentro de un recipiente de paredes
indeformables se transmite con igual intensidad en todas las direcciones y en
todos los puntos del fluido. Fuerza: es todo aquello que cambia el estado de
movimiento reposo en un cuerpo. La unidad que se emplea en el SI para
medir la fuerza es el newton (N). Presión: es el cociente entre la fuerza
ejercida y la superficie sobre la cual la fuerza fue ejercida. La presión se mide
en pascal (Pa) en el SI, en honor al científico francés Blaise Pascal. La
fórmula para obtenerla es: P= F/A El principio de pascal tiene muchas
aplicaciones prácticas, una de ellas es la prensa hidráulica. La prensa
hidráulica es una maquina antigua, aún muy utilizada para elevar objetos
pesados (por ejemplo, en los talleres automotrices se utiliza para levantar
automóviles)
7. JUSTIFICACIÓN DEL PROBLEMA:
En la actualidad están ocurriendo graves desastres naturales en la mayor
parte de zona Costa de nuestro territorio, lo cual ha provocado una serie de
derrumbes, inundaciones entre otras series de cosas que han logrado arrasar
con muchas vías de acceso, carreteras, sumamente importantes para la
comunicación entre departamentos del Perú, lo cual, consecuentemente ha
provocado que haya incomunicación y que productos necesarios para ciertas
zonas no puedan llegar hacia dicho lugar para abastecer a una determinada
población.
Debido a ello, el Estado se puso alerta y comenzaron a buscar diversas
soluciones, entre las cuales se encontró: La construcción y reconstrucción de
puentes, pues ello ayudaría a que no se vieran afectado tanto los aspectos
físicos, económicos y materiales de una ciudad. Más, algunos de dichos

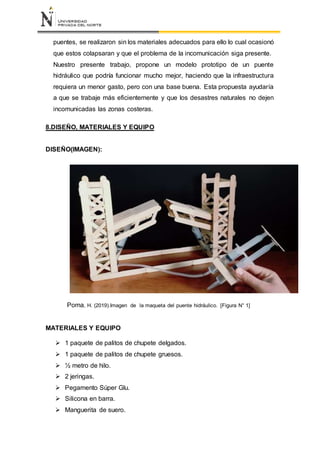

7. puentes, se realizaron sin los materiales adecuados para ello lo cual ocasionó
que estos colapsaran y que el problema de la incomunicación siga presente.
Nuestro presente trabajo, propone un modelo prototipo de un puente
hidráulico que podría funcionar mucho mejor, haciendo que la infraestructura
requiera un menor gasto, pero con una base buena. Esta propuesta ayudaría
a que se trabaje más eficientemente y que los desastres naturales no dejen
incomunicadas las zonas costeras.
8.DISEÑO, MATERIALES Y EQUIPO
DISEÑO(IMAGEN):
Poma, H. (2019).Imagen de la maqueta del puente hidráulico. [Figura N° 1]
MATERIALES Y EQUIPO
 1 paquete de palitos de chupete delgados.
 1 paquete de palitos de chupete gruesos.
 ½ metro de hilo.
 2 jeringas.
 Pegamento Súper Glu.
 Silicona en barra.
 Manguerita de suero.

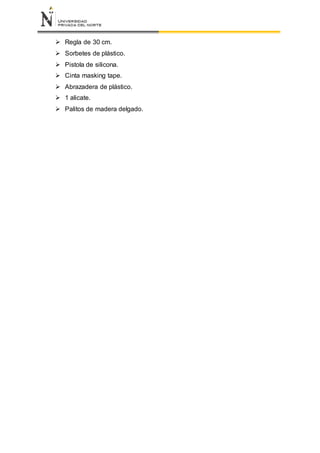

8.  Regla de 30 cm.
 Sorbetes de plástico.
 Pistola de silicona.
 Cinta masking tape.
 Abrazadera de plástico.
 1 alicate.
 Palitos de madera delgado.
