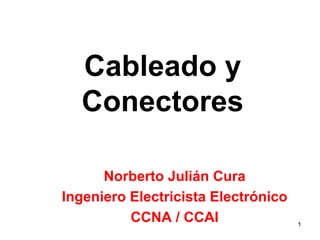

Cableado y
  Conectores

      Norberto Julián Cura
Ingeniero Electricista Electrónico
          CCNA / CCAI                1
Agenda
Cables
 Coaxil
 Par Trenzado (Twisted Pair)
 Fibras Opticas
Hardware de Conexión
 Coaxil
 Par Trenzado (Twisted Pair)
 Fibra Optica

                               2
Cable Coaxial
                Cubierta
                           Malla de blindaje
                                  Dieléctrico

                                      Conductor Central


         d
         D
                                               Cable Twinaxial

Z0 = (138/ε1/2) log (D/d)
Z0 = Impedancia Característica
ε = Constante Dieléctrica
                                                            3
Cables Coaxiales
50 Ohm - IEEE 802.3 Ethernet
  10BASE5 (Thicknet) - RG213
  10BASE2 (Thinnet) - RG58A
75 Ohm - Video
  RG6, RG11, RG59
93 Ohm
  IBM 3270 - RG62
  ARCNet - RG62

                               4

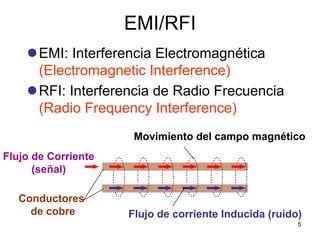

EMI/RFI
       EMI: Interferencia Electromagnética
       (Electromagnetic Interference)
       RFI: Interferencia de Radio Frecuencia
       (Radio Frequency Interference)
                      Movimiento del campo magnético
Flujo de Corriente
      (señal)

   Conductores
     de cobre        Flujo de corriente Inducida (ruido)
                                                       5

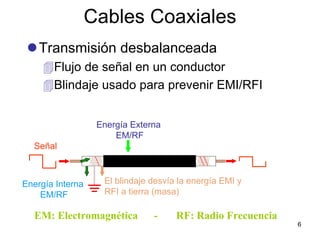

Cables Coaxiales
    Transmisión desbalanceada
       Flujo de señal en un conductor
       Blindaje usado para prevenir EMI/RFI


                   Energía Externa
                       EM/RF
  Señal



Energía Interna     El blindaje desvía la energía EMI y
    EM/RF           RFI a tierra (masa)

  EM: Electromagnética          -     RF: Radio Frecuencia
                                                             6
Cables de Pares Trenzados
        Twisted Pair
Transmisión Balanceada
 Flujo de Señal en dos conductores,
 desfasadas 180° (180 grados)
 Campos magnéticos opuestos neutralizan la
 emsión




                                             7
Tipos de Cables de Pares
            Trenzados
Pares Trenzados no
Blindados (Unshield
Twisted Pair UTP)
Pares Trenzados con
Filtrado (Screened
Twisted Pair ScTP)
Pares Trenzados
Blindados (Shielded
Twisted Pair STP)
                                8
Cables UTP
4 Pares hasta 2100 pares
  4 Pares es la única configuración
  reconocida para cableado horizontal
100 Ohm de Impedancia (+ 15%)
PVC y plenum
  Designaciones UL/NEC
   • CM No plenum
   • CMP Plenum
   • CMR De subida
                                        9
Marcas del Cable UTP

Par 1 - Azul
Par 2 - Naranja
Par 3 - Verde
Par 4 - Marrón
Par 5 - Pizarra




 “Familias” de 5 Pares (en cables de 25 pares)
 Blanco Rojo Negro Amarillo Violeta


                                                 10
Cables UTP
3 Categorías establecidas por TIA en
1991 (TSB 36)
  Categoría 3
  • 16 MHz de Ancho de Banda
  Categoría 4
  • 20 MHz de Ancho de Banda
  Categoría 5
  • 100 MHz de Ancho de Banda
                                       11
Límites de SRL en Cables UTP




                           12
Performance UTP/ScTP

          NEXT




             Atenuación




                          13
Cable STP
• 150 Ohm de impedancia (+ 10%)
• Originado en el Sistema de Cableado
  IBM
• Originalmente especificado para un
  ancho de banda de 20 MHz
• TIA/EIA-568-A extendió el ancho de
  banda a 300 MHz (tipo A)

      Par 1
      Par 2
                                        14
Tipos de Cables IBM
• Tipo 1 (A)                • Tipo 6 (A)
    2 Pares                     2 Pares, recubiertos con
    Individualmente             papel de aluminio y
    mallados, 22 AWG            trenzados en conjunto, 26
                                AWG
    Trenzados en conjunto       Trenzados (patch cables)
• Tipo 2 (A)                • Tipo 8
    Tipo 1 más tipo 3           2 Pares para debajo de
• Type 3                        alfombras
    4 Pares UTP (Cat 3)     • Tipo 9 (A)
                                2 Pair, recubiertos con
                                papel de aluminio y
                                trenzados en conjunto, 26
                                AWG, plenum           15
STP-A vs. Categoría 5


            NEXT LOSS




    CAT 5

                                STP-A


                        ATTENUATION




                                        16
Cable de Fibra Optica
La señal eléctrica es convertida en pulsos
ópticos, transmitidos a través de una fibra de
vidrio y convertida nuevamente en una señal
eléctrica en el otro extremo
Fibra óptica
   Núcleo: es el elemento que transporta la luz
   Revestimiento: es la capa media que cubre
  al núcleo y que por el efecto de reflexión
  confina la luz dentro de este
  Buffer: previene de daños al núcleo y al
  recubrimiento

                                                  17
Cable de Fibra Optica
                        Cubierta exterior (Outer jacket)
                             Elementos de resistencia
                             mecánica de Kevlar
                             Recubrimiento de Silicona
                             (Silicone Coating)
                              Núcleo (Core)
Amortiguador
     (Buffer)
  Revestimiento
     (Cladding)
      Núcleo + Revestimiento = Fibra óptica
                                                   18
Diámetros Típicos de Núcleos
       y Revestimientos
   Monomodo
                                     Reconocidos por el
                                     estándar 568-A
125 8

                 Multimodo

        125 50           125 62.5




  μm = 1 x 10-6 metros              140 100



                                                  19
Modos de Fibras Opticas
Pulso de Entrada     Multimodo con Indice Escalonado   Pulso de Salida




                    Multimodo con Indice Graduado




                   Monomodo con Indice Escalonado




                                                                20

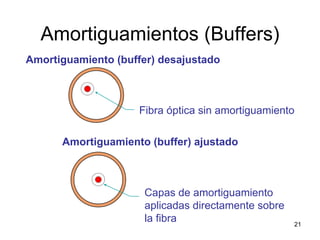

Amortiguamientos (Buffers)
Amortiguamiento (buffer) desajustado



                     Fibra óptica sin amortiguamiento

      Amortiguamiento (buffer) ajustado



                      Capas de amortiguamiento
                      aplicadas directamente sobre
                      la fibra                       21

Cables edit22

  • 1.
