Este documento presenta una introducción a un curso sobre cálculo de elementos de máquinas. Explica que el objetivo del curso es presentar los elementos individuales de una máquina y cómo funcionan juntos. Describe el sistema de evaluación que incluye exámenes, proyectos y prácticas calificadas. También presenta varios tipos de elementos de máquinas comunes como uniones atornilladas y soldadas, transmisiones flexibles y rígidas, engranajes y rodamientos.

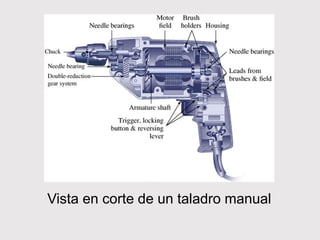

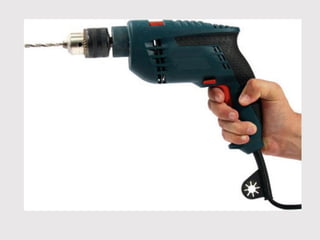

2. Vista en corte de un taladro manual

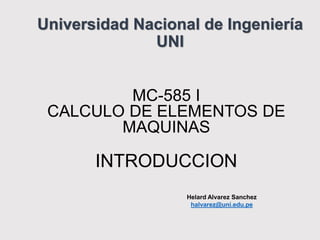

4. Universidad Nacional de Ingeniería
UNI
MC-585 I
CALCULO DE ELEMENTOS DE
MAQUINAS
INTRODUCCION
Helard Alvarez Sanchez
halvarez@uni.edu.pe

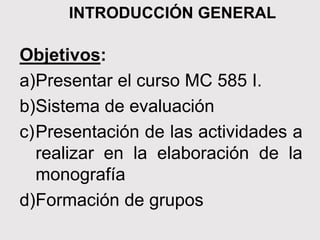

5. INTRODUCCIÓN GENERAL
Objetivos:
a)Presentar el curso MC 585 I.
b)Sistema de evaluación
c)Presentación de las actividades a
realizar en la elaboración de la
monografía
d)Formación de grupos

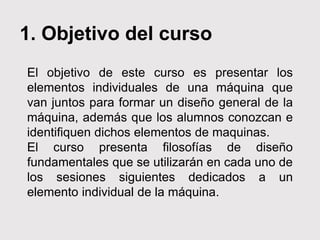

6. 1. Objetivo del curso
El objetivo de este curso es presentar los
elementos individuales de una máquina que
van juntos para formar un diseño general de la
máquina, además que los alumnos conozcan e
identifiquen dichos elementos de maquinas.
El curso presenta filosofías de diseño
fundamentales que se utilizarán en cada uno de
los sesiones siguientes dedicados a un
elemento individual de la máquina.

7. 2. Sistema de evaluación
Sistema de Evaluación “F”.
• Un examen final EF, peso 2
• Un examen parcial EP, peso 1
• Un examen sustitutorio
• El curso tendrá 4 prácticas calificadas se
elimina a la nota más baja. El promedio de
practicas calificadas PPC se obtiene así:
PPC=(P1+P2+P3)/3
• Se incluye un trabajo monográfico:
Monografico
• El promedio final de practicas:
PFP=(3PPC+Mon)/4
• Promedio Final: PF = (2EF + PFP +EP)/4.

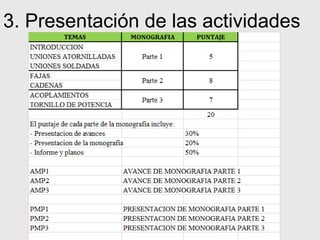

8. 3. Presentación de las actividades

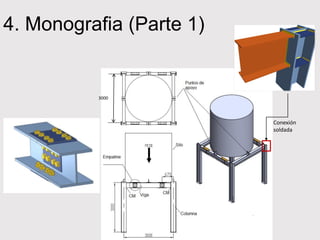

9. Conexión
soldada
3000
4. Monografia (Parte 1)

10. 5. Elementos de maquinas
Muchos objetos realizados por el ser humano que
conocemos son estáticos, como los puentes, y otros que son
objetos dinámicos, es decir que se mueven o se pueden
mover.
Estos objetos dinámicos son los que nos permiten por
ejemplo moler el trigo, transportar mercancías. Estos objetos
están constituidos por las llamadas máquinas y mecanismos.

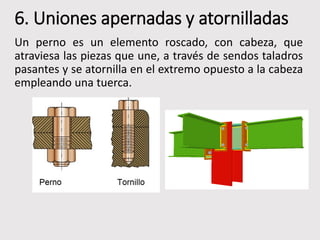

11. 6. Uniones apernadas y atornilladas
Un perno es un elemento roscado, con cabeza, que
atraviesa las piezas que une, a través de sendos taladros
pasantes y se atornilla en el extremo opuesto a la cabeza
empleando una tuerca.

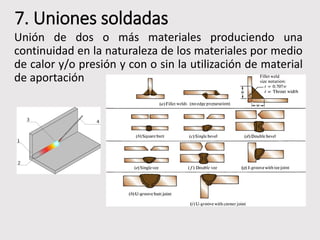

12. 7. Uniones soldadas
Unión de dos o más materiales produciendo una
continuidad en la naturaleza de los materiales por medio
de calor y/o presión y con o sin la utilización de material
de aportación

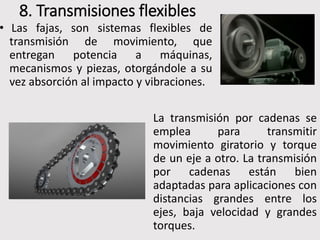

13. 8. Transmisiones flexibles
• Las fajas, son sistemas flexibles de
transmisión de movimiento, que
entregan potencia a máquinas,
mecanismos y piezas, otorgándole a su
vez absorción al impacto y vibraciones.
La transmisión por cadenas se
emplea para transmitir
movimiento giratorio y torque
de un eje a otro. La transmisión
por cadenas están bien
adaptadas para aplicaciones con
distancias grandes entre los
ejes, baja velocidad y grandes
torques.

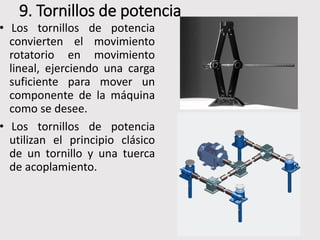

14. 9. Tornillos de potencia
• Los tornillos de potencia
convierten el movimiento
rotatorio en movimiento
lineal, ejerciendo una carga
suficiente para mover un
componente de la máquina
como se desee.
• Los tornillos de potencia
utilizan el principio clásico
de un tornillo y una tuerca
de acoplamiento.

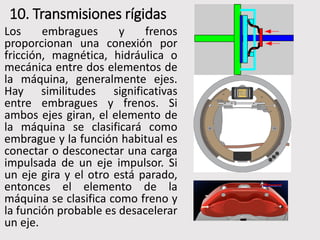

15. 10. Transmisiones rígidas
Los embragues y frenos
proporcionan una conexión por
fricción, magnética, hidráulica o
mecánica entre dos elementos de
la máquina, generalmente ejes.
Hay similitudes significativas
entre embragues y frenos. Si
ambos ejes giran, el elemento de
la máquina se clasificará como
embrague y la función habitual es
conectar o desconectar una carga
impulsada de un eje impulsor. Si
un eje gira y el otro está parado,
entonces el elemento de la
máquina se clasifica como freno y
la función probable es desacelerar
un eje.

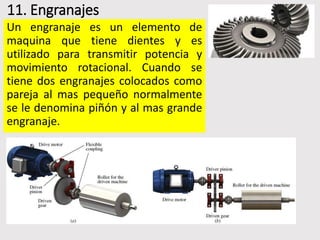

16. 11. Engranajes
Un engranaje es un elemento de
maquina que tiene dientes y es
utilizado para transmitir potencia y
movimiento rotacional. Cuando se
tiene dos engranajes colocados como
pareja al mas pequeño normalmente
se le denomina piñón y al mas grande
engranaje.

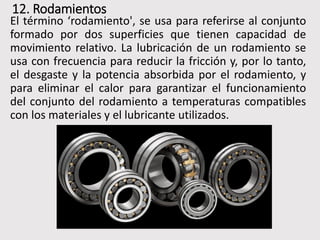

17. 12. Rodamientos
El término ‘rodamiento', se usa para referirse al conjunto
formado por dos superficies que tienen capacidad de
movimiento relativo. La lubricación de un rodamiento se
usa con frecuencia para reducir la fricción y, por lo tanto,
el desgaste y la potencia absorbida por el rodamiento, y
para eliminar el calor para garantizar el funcionamiento
del conjunto del rodamiento a temperaturas compatibles
con los materiales y el lubricante utilizados.

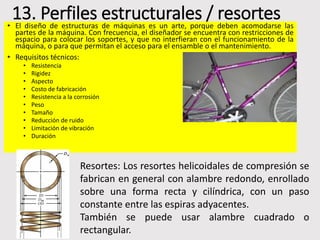

18. 13. Perfiles estructurales / resortes
• El diseño de estructuras de máquinas es un arte, porque deben acomodarse las
partes de la máquina. Con frecuencia, el diseñador se encuentra con restricciones de
espacio para colocar los soportes, y que no interfieran con el funcionamiento de la
máquina, o para que permitan el acceso para el ensamble o el mantenimiento.
• Requisitos técnicos:
• Resistencia
• Rigidez
• Aspecto
• Costo de fabricación
• Resistencia a la corrosión
• Peso
• Tamaño
• Reducción de ruido
• Limitación de vibración
• Duración
Resortes: Los resortes helicoidales de compresión se
fabrican en general con alambre redondo, enrollado
sobre una forma recta y cilíndrica, con un paso
constante entre las espiras adyacentes.
También se puede usar alambre cuadrado o
rectangular.

19. Resumen:
•En este capítulo hemos conocido y descrito
diferentes tipos de elementos de maquinas que se
usan en la ingeniería mecánica.
