1. Cargas eléctricas
Prof. Arturo Blanco

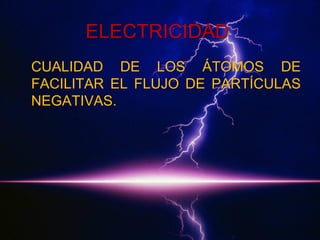

2. ELECTRICIDAD
CUALIDAD DE LOS ÁTOMOS DE
FACILITAR EL FLUJO DE PARTÍCULAS
NEGATIVAS.

3. DESCUBRIMIENTO DE
LAS CARGAS
ELÉCTRICAS

4. TALES DE MILETO
(640-547 a.C)
demostró que al frotar
un trozo de ámbar éste
atraía trozos de material
ligero.
La palabra eléctrico deriva
de elektron que significa
ámbar.

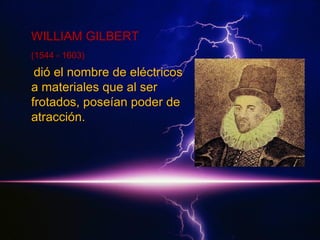

5. WILLIAM GILBERT
(1544 - 1603)
dió el nombre de eléctricos
a materiales que al ser
frotados, poseían poder de
atracción.

6. CHARLES DU FAY
(1698 - 1738) estudió
las interacciones
repulsivas de la
electricidad.

7. BENJAMÍN FRANKLING
(1706 - 1790)
propuso que había un
fluido eléctrico llamó
positivo. Su deficiencia
provocaba electrización
negativa.

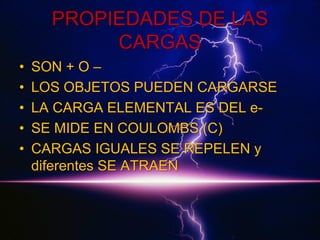

8. PROPIEDADES DE LAS
CARGAS
•
•
•
•
•
SON + O –
LOS OBJETOS PUEDEN CARGARSE
LA CARGA ELEMENTAL ES DEL eSE MIDE EN COULOMBS (C)
CARGAS IGUALES SE REPELEN y
diferentes SE ATRAEN

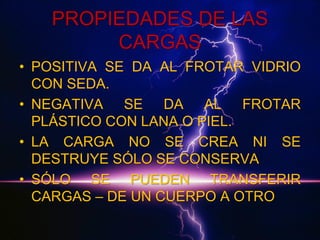

9. PROPIEDADES DE LAS
CARGAS
• POSITIVA SE DA AL FROTAR VIDRIO
CON SEDA.
• NEGATIVA SE DA AL FROTAR
PLÁSTICO CON LANA O PIEL.
• LA CARGA NO SE CREA NI SE
DESTRUYE SÓLO SE CONSERVA
• SÓLO SE PUEDEN TRANSFERIR
CARGAS – DE UN CUERPO A OTRO

10. Principio de Conservación de la
carga eléctrica
La cantidad de carga eléctrica de un
sistema aislado es constante.
El cuerpo redistribuye sus cargas pero no
crea o destruye las cargas.

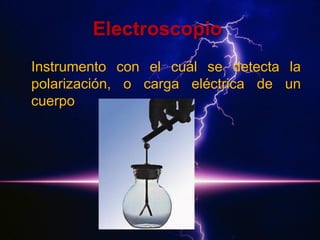

11. Electroscopio
Instrumento con el cuál se detecta la
polarización, o carga eléctrica de un
cuerpo.

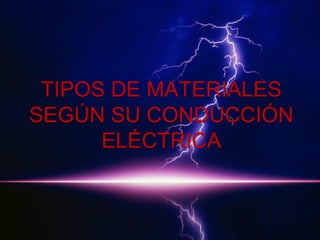

12. TIPOS DE MATERIALES
SEGÚN SU CONDUCCIÓN
ELÉCTRICA

13. CONDUCTORES
Materiales en los cuáles las cargas o
electrones fluyen en su interior y se
distribuyen libremente.
Ejemplos: metales, cuerpo humano.

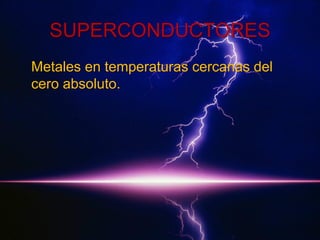

14. SUPERCONDUCTORES
Metales en temperaturas cercanas del
cero absoluto.

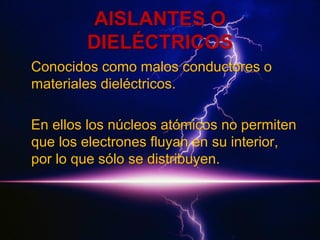

15. AISLANTES O
DIELÉCTRICOS
Conocidos como malos conductores o
materiales dieléctricos.
En ellos los núcleos atómicos no permiten
que los electrones fluyan en su interior,
por lo que sólo se distribuyen.

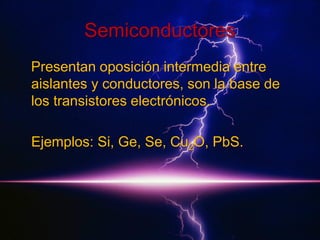

16. Semiconductores
Presentan oposición intermedia entre
aislantes y conductores, son la base de
los transistores electrónicos.
Ejemplos: Si, Ge, Se, Cu2O, PbS.

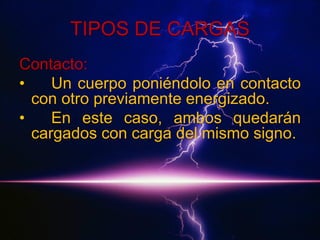

17. TIPOS DE CARGAS
Contacto:
•
Un cuerpo poniéndolo en contacto
con otro previamente energizado.
•
En este caso, ambos quedarán
cargados con carga del mismo signo.

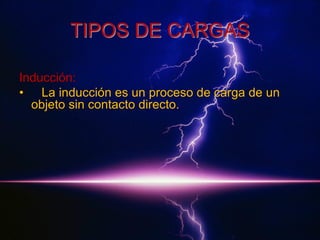

18. TIPOS DE CARGAS
Inducción:
• La inducción es un proceso de carga de un
objeto sin contacto directo.

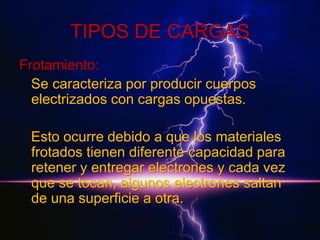

19. TIPOS DE CARGAS
Frotamiento:
Se caracteriza por producir cuerpos
electrizados con cargas opuestas.
Esto ocurre debido a que los materiales
frotados tienen diferente capacidad para
retener y entregar electrones y cada vez
que se tocan, algunos electrones saltan
de una superficie a otra.

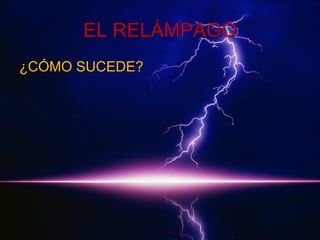

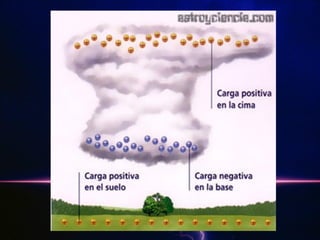

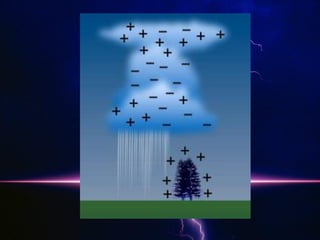

20. EL RELÁMPAGO
¿CÓMO SUCEDE?

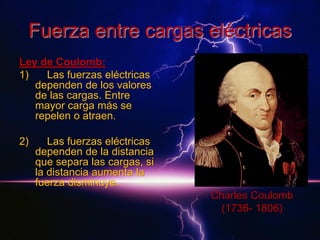

25. Fuerza entre cargas eléctricas
Ley de Coulomb:
1)
Las fuerzas eléctricas
dependen de los valores
de las cargas. Entre
mayor carga más se
repelen o atraen.
2)
Las fuerzas eléctricas
dependen de la distancia
que separa las cargas, si
la distancia aumenta la
fuerza disminuye.
Charles Coulomb
(1736- 1806)

26. Fuerza eléctrica
• La cantidad física se representa con F.
• Su unidad es el coulomb o columbio.
• La carga eléctrica se representa con la
letra q.
• Carga del electrón: qe: 1,6x10-19 C.

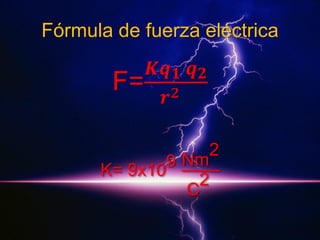

27. Fórmula de fuerza eléctrica
F=
𝑲𝒒 𝟏 𝒒 𝟐
2
𝒓
9 Nm
K= 9x10
2
C
2

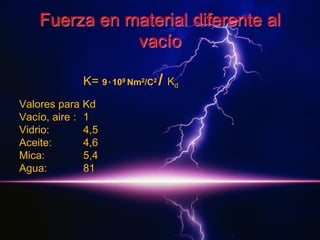

28. Fuerza en material diferente al
vacío
K= 9٠109 Nm2/C2 / Kd
Valores para Kd
Vacío, aire : 1
Vidrio:
4,5
Aceite:
4,6
Mica:
5,4
Agua:
81

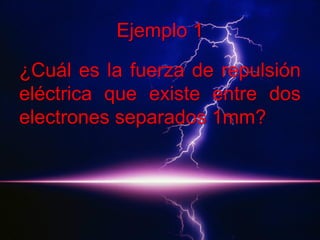

29. Ejemplo 1
¿Cuál es la fuerza de repulsión
eléctrica que existe entre dos
electrones separados 1mm?

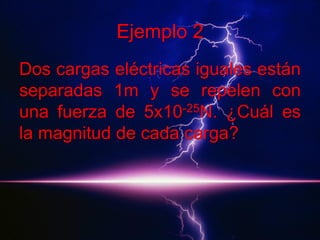

30. Ejemplo 2
Dos cargas eléctricas iguales están
separadas 1m y se repelen con
una fuerza de 5x10-25N. ¿Cuál es
la magnitud de cada carga?

31. Ejemplo 3
Dos cargas de 4x10-6C y 1x10-7C
respectivamente, experimentan una fuerza
de repulsión cuya magnitud es de 4x10-4N.
¿Cuál es la distancia que existe entre
ambas cargas?

32. Práctica
1. Dos cargas de igual magnitud se atraen con una
fuerza electrostática de 7,3x104N y se
encuentran separadas 5,1x10-1m. ¿Cuál es el
valor de cada carga? R/1,4x10-3C
2. Dos cargas iguales, cada una de 3x10-18C, se
repelen con una fuerza de 6x10-9N. ¿Cuál es la
distancia que las separa? R/3,7x10-9m
3. Entre dos cargas, la primera con una magnitud
de 1,11x10-18C y la segunda con 1,44x10-18C,
hay una separación de 1,9x10-2m. ¿Cuál es la
magnitud de la fuerza que se produce?
R/3,98x10-23N

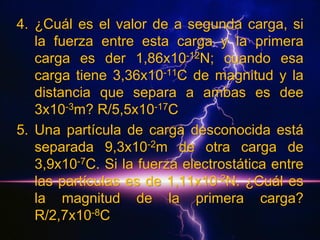

33. 4. ¿Cuál es el valor de a segunda carga, si
la fuerza entre esta carga y la primera
carga es der 1,86x10-12N; cuando esa
carga tiene 3,36x10-11C de magnitud y la
distancia que separa a ambas es dee
3x10-3m? R/5,5x10-17C
5. Una partícula de carga desconocida está
separada 9,3x10-2m de otra carga de
3,9x10-7C. Si la fuerza electrostática entre
las partículas es de 1,11x10-2N. ¿Cuál es
la magnitud de la primera carga?
R/2,7x10-8C

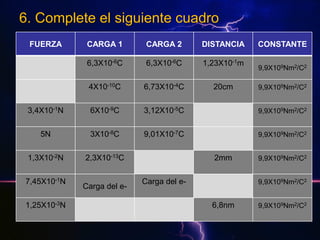

34. 6. Complete el siguiente cuadro
FUERZA
CARGA 1
CARGA 2
DISTANCIA
6,3X10-6C
6,3X10-6C
1,23X10-1m
4X10-10C
6,73X10-4C
20cm
3,4X10-1N
6X10-9C
3,12X10-5C
9,9X109Nm2/C2
5N
3X10-8C
9,01X10-7C
9,9X109Nm2/C2
1,3X10-2N
2,3X10-13C
7,45X10-1N
1,25X10-3N
Carga del e-
2mm
Carga del e-
CONSTANTE
9,9X109Nm2/C2
9,9X109Nm2/C2
9,9X109Nm2/C2
9,9X109Nm2/C2
6,8nm
9,9X109Nm2/C2
