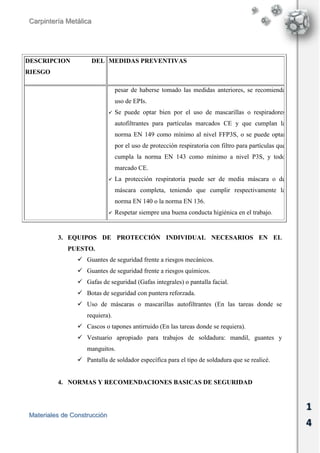

3. EQUIPOS DE PROTECCIÓN INDIVIDUAL NECESARIOS EN EL PUESTO. ................. 14

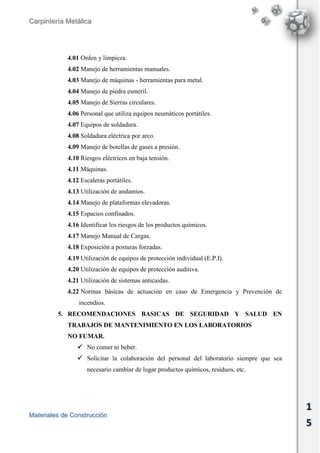

4. NORMAS Y RECOMENDACIONES BASICAS DE SEGURIDAD....................................... 14
5. RECOMENDACIONES BASICAS DE SEGURIDAD Y SALUD EN TRABAJOS DE
MANTENIMIENTO EN LOS LABORATORIOS............................................................................ 15
6. NORMAS BASICAS A SEGUIR ANTE UNA EMERGENCIA POR EL PERSONAL DE LA
UNIVERSIDAD..................................................................................................................................... 16
VIII. REFERENCIAS ........................................................................................................................ 18

CARPINTERÍA METÁLICA
I. DEFINICIÓN
El término de carpintería metálica es muy reciente y suele aplicarse a las empresas que
se dedican a la fabricación y comercialización de productos de acero, hierro, aluminio,
cobre, latón, bronce, cristal y plástico principalmente. También se consideran
empresas de carpintería metálica las que realizan trabajos de puertas y rejas de hierro,
mamparas, cerramientos, escaleras, barandillas, celosías, ventanas, toldos, persianas y
marquesinas y forjado artístico utilizándose cada vez más en el acondicionamiento de
hogares y oficinas. Las carpinterías metálicas también realizan trabajos como
construcción de estructuras metálicas y naves industriales. En otras palabras,
carpintería metálica se denomina al taller, al oficio y al producto elaborado del
carpintero que emplea metales para la fabricación de muebles, puertas, ventanas,
accesorios, etc.
II. USOS Y APLICACIONES
Las empresas especializadas en la fabricación e instalación de productos de
Carpintería metálica se distinguen por ofrecer varias líneas de productos:
 Aluminio: cerramientos, techos, puertas, ventanas, barandillas, porches,
toldos, venecianas, estores, persianas, mallorquinas, divisiones modulares,
mamparas de baño, mosquiteras, reparaciones, muro cortina, estructuras
diversas, etc.

 Hierro: cerramientos, barandillas, rejas, puertas, escaleras, mobiliario,
decoración en forja, vallas, reparaciones, estructuras diversas, etc.
 Inoxidable: decoración, mobiliario, barandillas, escaleras, estructuras, puertas,
reparaciones, mamparas de baño, rejas, etc. Acabados en brillo espejo, mate o
satinado.

III. MATERIALES
En los trabajos más habituales de carpintería metálica se utilizan el acero (aceros al
carbono, aleados, de baja aleación ultra-resistentes, inoxidables, de herramientas),
hierro, aluminio, cobre, latón, bronce, cristal, plástico.
Hierro: El hierro o fierro (en muchos países hispanohablantes se prefiere esta segunda
forma) es un elemento químico de número atómico 26 situado en el grupo 8, periodo 4
de la tabla periódica de los elementos. Su símbolo es Fe (del latín fĕrrum) y tiene una
masa atómica de 55,6 u.
Este metal de transición es el cuarto elemento más abundante en la corteza terrestre,
representando un 5% y, entre los metales, sólo el aluminio es más abundante.
Igualmente es uno de los elementos más importantes del Universo, y el núcleo de la
Tierra está formado principalmente por hierro y níquel, generando al moverse un
campo magnético. Ha sido históricamente muy importante, y un período de la historia
recibe el nombre de Edad de Hierro.
Aluminio: El aluminio es un elemento químico, de símbolo al y número atómico 13.
Se trata de un metal no ferromagnético. Es el tercer elemento más común encontrado
en la corteza terrestre. Los compuestos de aluminio forman el 8% de la corteza de la
tierra y se encuentran presentes en la mayoría de las rocas, de la vegetación y de los
animales. En estado natural se encuentra en muchos silicatos (feldespatos,
plagioclasas y micas). Como metal se extrae únicamente del mineral conocido con el
nombre de bauxita, por transformación primero en alúmina mediante el proceso Bayer
y a continuación en aluminio metálico mediante electrólisis.

Este metal posee una combinación de propiedades que lo hacen muy útil en ingeniería
mecánica, tales como su baja densidad (2.700 kg/m3) y su alta resistencia a la
corrosión. Mediante aleaciones adecuadas se puede aumentar sensiblemente su
resistencia mecánica (hasta los 690 MPa). Es buen conductor de la electricidad y del
calor, se mecaniza con facilidad y es relativamente barato. Por todo ello es desde
mediados del siglo XXel metal que más se utiliza después del acero.
Fue aislado por primera vez en 1825 por el físico danés H. C. Oersted. El principal
inconveniente para su obtención reside en la elevada cantidad de energía eléctrica que
requiere su producción. Este problema se compensa por su bajo coste de reciclado, su
dilatada vida útil y la estabilidad de su precio.
IV. NORMAS DE SEGURIDAD Y MANTENIMIENTO
1. DERECHOS Y OBLIGACIONES DE LOS TRABAJADORES EN
MATERIA DE PREVENCIÓN DE RIESGOS LABORALES.
Obligaciones:
 Velar, según sus posibilidades, por su propia seguridad y salud en el
trabajo y por la de aquellas personas que pueda afectar su actividad
profesional.
 Usar adecuadamente cualquier medio con el que desarrolle su actividad.
 No poner fuera de funcionamiento los medios y equipos de protección.
 Informar a los Trabajadores Designados y Responsables sobre las
situaciones que puedan suponer un riesgo para la seguridad y salud de los
trabajadores.

 Contribuir al cumplimiento de las obligaciones establecidas por la
Autoridad Laboral.
 Cooperar con el empresario para que pueda garantizar unas condiciones.
Derechos:
 Protección eficaz en materia de seguridad y salud en el trabajo.
 Información, consulta y participación, formación en materia preventiva.
 Vigilancia de la salud eficaz.
 Participación y representación.
2. INDENTIFICACIÓN DE RIESGOS Y MEDIDAS PREVENTIVAS EN
PUESTO DE MANTENIMIENTO CARPINTERIA METALICA.
En este apartado, se incluyen los riesgos que se dan en el puesto de mantenimiento
carpintería metálica y las medidas preventivas para evitarlos.
Se ha realizado según la evaluación de riesgos elaborada para el citado puesto y
resumida en la siguiente tabla:
DESCRIPCION DEL
RIESGO
MEDIDAS PREVENTIVAS
Ocasionalmente se puede
hacer alguna tarea de
soldadura y haber riesgo de
exposición a gases de
soldadura.
 Ante todo, evitar la concentración elevada de los gases. Para ello
se recomienda mantener el lugar muy ventilado. Si es necesario,
poner una extracción localizada.
 En caso de realizar trabajos de soldadura y técnicas afines y
habiendo concentraciones elevadas de gases provenientes de la
soldadura, y no poder reducir esa contaminación mediante
ventilación y/o extracción localizada, será necesario el uso de
protección respiratoria con filtro para gases, el filtro ha de
cumplir la norma EN 141, como mínimo a nivel 1, y ser adecuado
para gases de soldadura, todo marcado CE.
 La protección respiratoria puede ser de media máscara o de
máscara completa, teniendo que cumplir respectivamente la

DESCRIPCION DEL
RIESGO
MEDIDAS PREVENTIVAS
norma EN 140 o la norma EN 136. Sin olvidar que ha de ser
compatible con el resto de los EPIs utilizados en soldadura.
Contacto con productos
químicos de uso en carpintería
metálica
 Se recomienda sustituir los productos peligrosos por otros que no
lo sean o que sean menos peligrosos.
 Leer siempre la etiqueta de todo producto y pedir al distribuidor
la ficha de seguridad de todo producto químico.
 Para la manipulación del producto (si fuera necesario) y si existe
riesgo de tocarlo siendo un producto químico dañino para la piel
(lo ha de indicar su etiqueta), uso de guantes de protección
química, de categoría 2, marcado CE. El tipo dependerá del
producto que se emplee (mirar etiquetado producto químico y la
del guante antes de usarlo).
 Se recuerda que los guantes de protección contra agentes
químicos no son los más indicados para proteger contra
agresiones mecánicas, y una vez perforados o desgarrados
pierden su poder de protección contra las agresiones químicas.
Además, no protegen universalmente contra todos los productos
químicos, antes de usarse con un producto se recomienda
comprobar leyendo las instrucciones, de que realmente es
adecuado para ese producto, o pedir asesoramiento al Servicio de
Prevención.
 Respetar siempre una buena conducta higiénica en el trabajo.
Ingestión involuntaria de
productos químicos por
comer, beber o fumar en el
lugar de trabajo o por no
practicar una higiene
conveniente.
 En el lugar de trabajo ha de quedar totalmente prohibido fumar,
comer y beber.
 Antes de realizar alguna de estas actividades, una vez fuera del
lugar de trabajo, ha de lavarse bien manos y cara.

Materiales de Construcción
1
0
DESCRIPCION DEL
RIESGO
MEDIDAS PREVENTIVAS
Golpes contra objetos
inmóviles.
 Mantener en todo momento el orden y la limpieza en el área de
trabajo.
Puede haber riesgo de
proyección de fragmentos o
partículas por uso de algún
tipo de máquinas o máquinas-
herramientas.
 Se recomienda que se usen siempre las protecciones colectivas de
las máquinas y máquinas - herramientas, estas no deben estar
nunca sin protección bajo ningún pretexto.
 Gafas de seguridad o pantalla facial que proteja específicamente
contra impactos, ha de cumplir la norma EN166, estar marcada
CE y ser compatible con el uso de otros EPIs.
Se pueden realizar alguna
tarea que implique exposición
a ruido.
 Se recomienda organizar el trabajo de manera que el tiempo con
exposición al ruido sea el menor posible.
 Se recomienda el uso de protectores auditivos en las operaciones
que generen más de 80 dB(A) durante ratos prolongados, y lo
tendrán que usar tanto la persona que realice la operación como
los que se encuentren expuestos por estar en el mismo recinto y
estén expuestos al mismo ruido. Han de estar marcados CE de
categoría 2 y cumplir norma EN 458.
 Pueden ser tapones (cumpliendo EN 352-2), u orejeras
(cumpliendo EN 352-1), el modelo específico será en función al
nivel de exposición sonora.
 En caso de duda consúltese al Servicio de Prevención.
exposición a radiaciones no
ionizantes.
 En caso de realizar trabajos de soldadura y técnicas afines: es
necesario el uso de gafas especiales para soldadura o de pantalla
especial para soldadura, preferiblemente esta última por proteger
también contra impactos o proyecciones en la cara. Tendrá que
estar marcado CE, categoría 2, cumpliendo norma EN 166.
 Se recuerda que los EPIs han de ser de uso compatible entre sí

1
1
DESCRIPCION DEL
RIESGO
MEDIDAS PREVENTIVAS
para las tareas donde se necesite más de un EPI.
 El filtro para soldadura ha de estar también marcado CE,
cumpliendo norma EN 169 y ha de ofrecer un grado de
protección 7 para soldadura de gas y un mínimo de 9 para
soldadura por arco.
 El filtro se cambiará cada vez que se raye o deteriore.
En casos puntuales podría
haber exposición a agentes
químicos, vapores de
taladrinas y otros lubricantes
porque se efectúen
operaciones con estos agentes.
 Ante todo, evitar la concentración elevada de vapores de los
productos descritos. Para ello se recomienda mantener el lugar
muy ventilado.
 Se recuerda que los envases han de permanecer perfectamente
cerrados cuando no sean utilizados y organizar el trabajo de
manera que el tiempo en el cual los envases estén abiertos sea el
mínimo posible.
 Se recuerda que hay que leer siempre la etiqueta de todo producto
y pedir al distribuidor la ficha de seguridad de todo producto
químico.
 En caso de que la concentración ambiental sea elevada a pesar de
haberse tomado las medidas anteriores, se recomienda uso de
EPIs. Utilizar protección respiratoria con filtro para gases, el
filtro ha de cumplir la norma EN 141, como mínimo a nivel 1 y
ser adecuado al agente químico, todo marcado CE.
norma EN 140 o la norma EN 136. La máscara completa ofrece
mayor protección. Si se tienen dudas preguntar al Servicio de
Prevención aportando la ficha química del producto.
 Para la manipulación de la taladrina o del lubricante que se

1
2
DESCRIPCION DEL
RIESGO
MEDIDAS PREVENTIVAS
emplee, uso de guantes de protección química, de categoría 2,
marcado CE. El tipo dependerá del lubricante que se emplee.
(mirar etiquetado producto químico y la del guante antes de
usarlo). Si se tienen dudas preguntar al Servicio de Prevención
aportando la ficha química del producto.
Cortes, punciones, etc, en
trabajos que requieran
manipular materiales con
astilla, viruta o bordes afilados
 Se recomienda uso de guantes cuando las piezas a manipular lo
requieran. Estos han de ser contra agresiones mecánicas
especialmente indicado para ello y marcado CE.
 No se emplearán en el caso de que exista riesgo de que el guante
quede atrapado en la utilización de una máquina.
Caída de objetos en
manipulación
 Se recomienda que se efectúe con extrema precaución las
manipulaciones de objetos pesados y/o contundentes.
 En el caso de los objetos pesados, hacerlo siempre entre dos o
más personas, manipulándolo coordinadamente y asegurándose
de agarrarlo correctamente.
 En caso de manipulación de objeto contundente, uso de Botas de
Seguridad con puntera reforzada, (cumpliendo UNE-EN 345),
con marcado CE.
Pisadas sobre objetos
punzantes o cortantes
 Se recomienda mantener el orden y la limpieza en la zona de
trabajo para evitar pisar objetos.
 En el caso que pese a las medidas de orden y limpieza no se
pudiera mantener el suelo sin el tipo de objetos descritos,
entonces habría que usar botas de seguridad con plantilla
resistente a objetos punzantes y cortantes, (categoría S3 o S5,
cumpliendo norma UNE-EN 345), marcado CE

1
3
DESCRIPCION DEL
RIESGO
MEDIDAS PREVENTIVAS
Sobreesfuerzos en caso de que
se muevan cargas pesadas.
 Siempre que sea posible, efectuar la manipulación de cargas
ayudándose de medios mecánicos.
 En caso de tener que ser manual seguir las pautas y consejos para
la manipulación de cargas: formación e información que
proporciona el Servicio de Prevención.
 Hacerlo preferentemente entre dos o más personas,
manipulándolo coordinadamente y asegurándose de agarrarlo
correctamente.
 Los equipos de protección individual no deberán interferir en la
capacidad de realizar movimientos, no impedirán la visión ni
disminuirán la destreza manual
 Se evitarán los bolsillos, cinturones, u otros elementos fáciles de
enganchar.
 La vestimenta deberá ser cómoda y no ajustada.
 El calzado constituirá un soporte adecuado para los pies, será
estable, con la suela no deslizante, y proporcionará una
protección adecuada del pie contra la caída de objetos.
exposición a partículas
proyectadas de la misma.
 En caso de realizar trabajos de soldadura y técnicas afines: uso de
vestuario apropiado para la soldadura: mandil, guantes y
manguitos que cumplan EN 470-1, marcados CE de categoría 2.
 Además, el operario no debe trabajar con la ropa manchada de
grasa, disolventes o cualquier otra sustancia inflamable
Puntualmente puede haber
riesgo de exposición a
partículas de polvo
 Se recomienda mantener ventilado el lugar de trabajo y hacer uso
de la extracción localizada en los puntos donde se genere mucho
polvo.
 En caso de que la concentración ambiental de polvo sea elevada a

1
4
DESCRIPCION DEL
RIESGO
MEDIDAS PREVENTIVAS
pesar de haberse tomado las medidas anteriores, se recomienda
uso de EPIs.
 Se puede optar bien por el uso de mascarillas o respiradores
autofiltrantes para partículas marcados CE y que cumplan la
norma EN 149 como mínimo al nivel FFP3S, o se puede optar
por el uso de protección respiratoria con filtro para partículas que
cumpla la norma EN 143 como mínimo a nivel P3S, y todo
marcado CE.
norma EN 140 o la norma EN 136.
3. EQUIPOS DE PROTECCIÓN INDIVIDUAL NECESARIOS EN EL
PUESTO.
 Guantes de seguridad frente a riesgos mecánicos.
 Guantes de seguridad frente a riesgos químicos.
 Gafas de seguridad (Gafas integrales) o pantalla facial.
 Botas de seguridad con puntera reforzada.
 Uso de máscaras o mascarillas autofiltrantes (En las tareas donde se
requiera).
 Cascos o tapones antirruido (En las tareas donde se requiera).
 Vestuario apropiado para trabajos de soldadura: mandil, guantes y
manguitos.
 Pantalla de soldador específica para el tipo de soldadura que se realicé.
4. NORMAS Y RECOMENDACIONES BASICAS DE SEGURIDAD

1
5
4.01 Orden y limpieza.
4.02 Manejo de herramientas manuales.
4.03 Manejo de máquinas - herramientas para metal.
4.04 Manejo de piedra esmeril.
4.05 Manejo de Sierras circulares.
4.06 Personal que utiliza equipos neumáticos portátiles.
4.07 Equipos de soldadura.
4.08 Soldadura eléctrica por arco.
4.09 Manejo de botellas de gases a presión.
4.10 Riesgos eléctricos en baja tensión.
4.11 Máquinas.
4.12 Escaleras portátiles.
4.13 Utilización de andamios.
4.14 Manejo de plataformas elevadoras.
4.15 Espacios confinados.
4.16 Identificar los riesgos de los productos químicos.
4.17 Manejo Manual de Cargas.
4.18 Exposición a posturas forzadas.
4.19 Utilización de equipos de protección individual (E.P.I).
4.20 Utilización de equipos de protección auditiva.
4.21 Utilización de sistemas anticaídas.
4.22 Normas básicas de actuación en caso de Emergencia y Prevención de
incendios.
5. RECOMENDACIONES BASICAS DE SEGURIDAD Y SALUD EN
TRABAJOS DE MANTENIMIENTO EN LOS LABORATORIOS
NO FUMAR.
 No comer ni beber.
 Solicitar la colaboración del personal del laboratorio siempre que sea
necesario cambiar de lugar productos químicos, residuos, etc.

1
6
 Siempre que se realicen operaciones de soldadura o cualquier otra tarea
con llama o generación de chispas, solicitar que el director del
departamento confirme que no existe problema en efectuar esta operación.
 En caso de duda consultar al servicio de prevención.
 Notificar cualquier incidente que ocurra al servicio de prevención.
6. NORMAS BASICAS A SEGUIR ANTE UNA EMERGENCIA POR EL
PERSONAL DE LA UNIVERSIDAD.
6.01 EN CASO DE INCENDIO O EMERGENCIA:
6.01.1 Comuníquelo
 Comuníquelo a conserjería.
 Si no los localiza, llame a los bomberos/ emergencias médicas/
policía y diga exactamente donde se encuentra, datos del fuego
o emergencia y cuantas personas hay afectadas.
6.01.2 En caso de fuego, si se encuentra capacitado y la intervención no
entraña peligro
 Intente extinguir el fuego. si no, desaloje la zona, cerrando
puertas y ventanas.
6.02 SI SE ENCUENTRA ATRAPADO POR EL FUEGO
 Si hay mucho humo camine a gatas, con un pañuelo húmedo (a ser
posible) protegiéndole nariz y boca.
 Ponga puertas cerradas entre usted y el humo. tape las ranuras
alrededor de las puertas y aberturas, valiéndose de trapos y alfombras.
mójelas si tiene agua cercana.
 Busqué un cuarto con ventana al exterior y hágase ver. si encuentra un
teléfono llame a los bomberos y dígales donde se encuentra.

1
7
6.03 EN CASO DE EVACUACIÓN
En caso de activarse la señal de evacuación:
 Desaloje inmediatamente las instalaciones, pero no corra.
 Mantenga la calma y no se detenga en las salidas.
 Utilice las vías de evacuación establecidas al respecto
 No utilice los ascensores.
 Si se encuentra rodeado por el humo agáchese y gatee.
 Durante la evacuación no retroceda a recoger objetos o a buscar otras
personas.
 Atienda las instrucciones del personal designado para emergencias.
 Cierre las puertas y ventanas de los recintos al evacuar su zona si es
por incendio y ábralas si es por aviso de bomba.
6.04 EN CASO DE ACCIDENTE
En caso de producirse un accidente grave:
 Permanezca sereno
 Solicite ayuda sanitaria a emergencias médicas. En el reverso tiene
teléfonos al respecto.
 Observe la situación antes de actuar.
 Actúe prontamente, pero sin precipitación.
 No mover un accidentado sin saber antes lo que tiene.
 Jamás dar de beber a quien esté sin conocimiento.
 No permitir que se enfríe.
6.05 INSTRUCCIONES PARTICULARES:
Accidentado en llamas:
 Cubrir con una manta o chaqueta.
 Enfriar con agua. No retirar ropa adherida a la piel.
 Traslado urgente.

1
8
Envenenamiento por ácidos / álcalis:
 No provocar el vómito. Dar de beber agua si está consciente.
 Traslado urgente.
Quemaduras químicas:
 Quitar ropa. Disolver en agua zona afectada (ducha / lavaojos).
 Solicitar asistencia sanitaria.
Intoxicación por inhalación.
 Extraerá la víctima del ambiente tóxico
 Mantenerle tumbado y abrigado
 Traslado inmediato a Centro de asistencia médica.
V. REFERENCIAS
Carpintería metálica. Recuperado el 10 de junio de 2016 de http://es.slideshare.net/j
paredesleveau/carpintera-metlica-historia-y-aplicacin-uso-en-el-per
Carpintería metálica – Definición y usos. Recuperado el 10 de junio de http://www.a
rkigrafico.com/carpinteria-metalica-definicion-y-usos/

CARPINTERÍA METÁLICA

Más contenido relacionado

La actualidad más candente

Similar a CARPINTERÍA METÁLICA

Más de Abigail Soberon

Último

CARPINTERÍA METÁLICA
