El documento describe las relaciones entre la geodesia, fotogrametría y cartografía. La geodesia determina el tamaño y forma de la Tierra. Proporciona puntos de control geodésicos a la fotogrametría para restituir modelos. La fotogrametría obtiene información confiable sobre objetos físicos a través de imágenes y proporciona manuscritos fotogramétricos a la cartografía. La cartografía usa símbolos y signos convencionales para comunicar "realidades" en mapas.

3. Geodesia es la ciencia que determina el tamaño y forma de la tierra,
incluyendo su campo gravitacional.

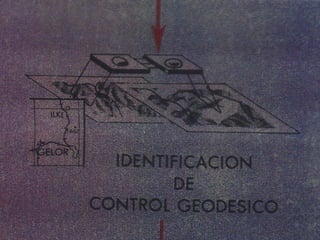

La Geodesia le proporciona los puntos de control geodésicos
a la Fotogrametría Para que ésta pueda restituir los modelos
fotogramétricos
Fotogrametría ciencia o arte y tecnología de obtener información
Confiable a cerca de objetos físicos por medio de
mediciones de Imágenes fotográficas

5. Tercera dimencion

6. Toma de Fotografía Aérea

7. Ejemplo de representación en geometría perspectiva de las relaciones entre
los objetos captados con referencia a la posición del avión.

8. Modelo Fotogramétrico es el traslape entre dos fotografías aéreas consecutivas

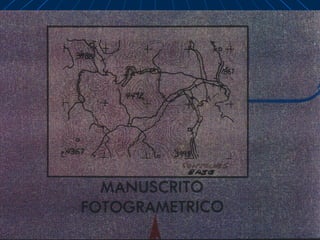

11. La Fotogrametría le proporciona el manuscrito Fotogramétrico a la
Cartografía, para que esta seleccione la
información y elabore el Mapa
La Cartografía usa símbolos y signos convencionales para comunicar
“realidades” fisicas, espaciales y abstractas.
La Cartografía es un medio de comunicación con su propio idioma

14. 3.2.3 Medición de Distancias y Problemas de Campo.
3.2.3.1 Medición a Pasos.
3.2.3.2 Medición con Odómetro.
3.2.3.3 Telémetros.
3.2.3.4 Taquimetría.
3.2.3.5 Métodos de la Barra Subtensa.
3.2.3.6 Con Instrumentos Electrónicos para la Medición
de Distancias.

15. Calibración del Paso
Un paso natural es igual a 70 cms.
Para medir la distancia debemos contar la cantidad de pasos
en una dirección dada y luego convertirla a la unidad del mapa
Consideraciones:
Pendientes:
Vientos
Superficies
Vestuario
Resistencia Física

16. Taquimetria

17. Barra Subtensa

18. 3.2.4 Accesorios de la Cinta

19. Medicion con cinta

20. Linea perpendicular

21. 3.2.5 Pasos para medir con cinta.
3.2.5.1 Alineación.
3.2.5.2 Estiramiento
3.2.5.3 Aplome.
3.2.5.4 Marcaje.
3.2.5.5 Lectura.
3.2.5.6 Anotación.
3.2.6 Precisiones de la Mediciones con Cinta.

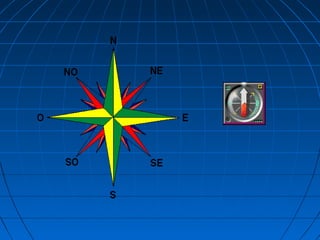

23. La Brújula
Es un imán suspendido por un centro de gravedad que gira
horizontalmente con la mayor libertad posible, de modo que
adopta una determinada posición en función del campo
magnético al que este sometido.
El imán en ausencia de otros campos magnéticos, nos
orientará al Norte Geográfico.
Brújula:
Aguja
Base
Limbo
Flecha de Dirección
Flecha Norte

24. 3.2.8 Definiciones.
3.2.8.1 Rumbo.
3.2.8.2 Acimut.
3.2.8.3 Declinaciones Magnéticas.
3.2.8.3.1 Variaciones de las Declinaciones Magnéticas.
3.2.8.3.1.1 Variación Secular.
3.2.8.3.1.2 Variación Diaria.
3.2.8.3.1.3 Variación Anual.
3.2.8.3.1.4 Variaciones Irregulares.
3.2.8.4 Atracción Local.

25. Rumbos

26. Azimut

27. Declinacion Magnetica

28. Trancito

29. Teodolito

30. Estacion Total

31. 4. Geodesia.
4.1 Reseña histórica.
4.2 Geoide.
4.3 Elipsoide
4.3.1 Clark 1866.
4.3.2 WGS 84.

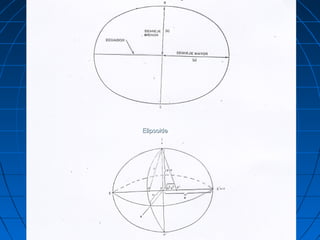

33. Elipsoide

34. 4.4 Sistema de coordenadas.
4.4.1 Geodesicas.
4.4.2 Astronómicas.
4.4.3 Rectangulares.
4.4.4 Polares.

38. Posición Geográfica: Indica la ubicación de un punto o una
caracteristica de la superficie terrestre en
terminos de latitud y longitud
Latitud: Distancia angular, media desde el centro de la tierra en una dirección
de norte a sur, a través de 90 grados y designados de norte y sur
para indicar la dirección de la medición.
Longitud: Es la distancia angular, desde el centro de la tierra entre el primer
meridiano (Wreenwish) y el meridiano de un punto en la tierra
medida hacia el oeste o hacia el este a través de 180 grados.

40. 4.5 Red geodesica de apoyo.
4.5.1 Propósito.
4.5.2 Requerimiento Básico.
4.5.3 Diseño Preliminar.
4.5.4 Reconocimiento.
4.5.5 Diseño Distintivo y Monumentación.

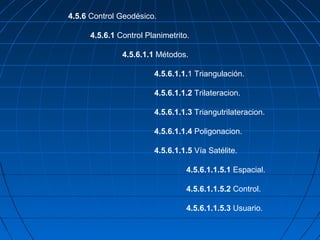

41. 4.5.6 Control Geodésico.
4.5.6.1 Control Planimetrito.
4.5.6.1.1 Métodos.
4.5.6.1.1.1 Triangulación.
4.5.6.1.1.2 Trilateracion.
4.5.6.1.1.3 Triangutrilateracion.
4.5.6.1.1.4 Poligonacion.
4.5.6.1.1.5 Vía Satélite.
4.5.6.1.1.5.1 Espacial.
4.5.6.1.1.5.2 Control.
4.5.6.1.1.5.3 Usuario.

43. 4.5.6.2 Control Altimétrico.
4.5.6.2.1 Métodos.
4.5.6.2.1.1 Nivelación Diferencial.
4.5.6.2.1.2 Nivelación Trigonometrica.
4.5.6.2.1.3 Nivelación Barométrica.

45. DATUM
NIVEL MEDIO DEL MAR O PLANO DE REFERENCIA

46. Nivelacion Diferencial

52. 5. Cartografía.
5.1 Principios de la Proyección Cartográfica.

53. EXACTITUD CARTOGRAFÍCA
EL PROBLEMA DE LA CARTOGRAFIA
Si el Planeta Tierra fuera plano como se pensaba
en la antigüedad, el problema de elaborar mapas
precisos sería muy fácil de resolver. Sin embargo
como la tierra es redonda, la tarea de
representar su superficie en una
superficie plana es difícil y esta
sujeta a una gran cantidad de errores.
Todo mapa es un producto aproximado
de la superficie que se representa.

54. EXACTITUD CARTOGRAFÍCA
EL PROBLEMA DE LA CARTOGRAFIA cont..
Según la proyección que se este
utilizando, los mapas incluirán
ciertas características que serán
buenas , pero tendrán otras que no
lo son. Desgraciadamente no se Menos preciso
puede incorporar en un mapa todas
las características favorables.
Pero el
objetivo principal de la cartografía es
que todo mapa cumpla con las
características de precisión Mas Preciso
establecidas en las normas

55. 5.2 Clasificación de las
Proyecciones

56. PROYECCIONES CARTOGRAFICAS
Las Proyecciones Cartográficas:
Son el método para representar
la superficie de la tierra; o parte
de ella, sobre una superficie
plana. Sin embargo, en la
practica las proyecciones
Cilindro
cartográficas se hacen
generalmente por medio de
procedimientos matemáticos. Plano
Solamente se calculan los meridianos
y paralelos y sobre ellos se dibujan
las características geográficas. Cono

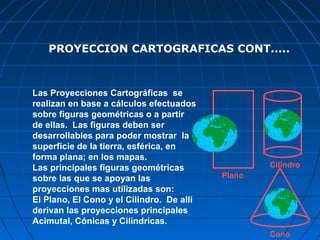

57. PROYECCION CARTOGRAFICAS CONT.....
Las Proyecciones Cartográficas se
realizan en base a cálculos efectuados
sobre figuras geométricas o a partir
de ellas. Las figuras deben ser
desarrollables para poder mostrar la
superficie de la tierra, esférica, en
forma plana; en los mapas.
Las principales figuras geométricas Cilindro
sobre las que se apoyan las Plano
proyecciones mas utilizadas son:
El Plano, El Cono y el Cilindro. De allí
derivan las proyecciones principales
Acimutal, Cónicas y Cilíndricas.
Cono

58. 5.3 Características de las Proyecciones, UTM.
5.4 Sistema de Referencia en Honduras.

59. PROYECCION CARTOGRAFICAS CONT.....
PROYECCION UTM
Mercator; científico y cartógrafo, estudio la forma de representar
la tierra y desarrollo la Proyección de la tierra en la
figura de un cilindro en posición vertical y un ajuste
o compensación de los paralelos, el objeto era de
mostrar los territorios en su
verdadera forma, pero observo
que todavía tenia error, por lo que
dispuso en colocar el
cilindro en forma horizontal,
desarrollando así la Proyección
Universal Transversal de Mercator
conocida generalmente como UTM

60. PROYECCION CARTOGRAFICA CONT.....
PROYECCION UTM
Al hacer la proyección y dibujar la
figura sólida de la tierra como los
continentes, se va obteniendo la
figura de la porción de tierra que se
quiere cartografiar pero con unas
líneas sobre, a las que se le llama
proyección; cada línea tiene un valor
que ayudan a obtener la posición de
cada punto de la tierra en un plano o
mapa. A estos puntos se le llama
Posición Geográfica.

61. PROYECCION CARTOGRAFICA CONT.....
PROYECCION UTM
Mercator al desarrollar la metodología de la
proyección UTM, dividió la esfera de la tierra en 60
zonas de 6º cada una, las que se enumeraron en
orden cronológico de izquierda a derecha teniendo
un Meridiano Central y una línea ecuatorial, por lo
que a Honduras esta situada en las zonas 16 y 17

62. PROYECCION CARTOGRAFICA CONT.....
PROYECCION UTM
Para calcular las coordenadas cuadriculares en el hemisferio norte
basta medir la distancia que hay desde el ecuador a el punto de
interés.
Pero si el punto de interés esta en el hemisferio sur la distancia del
punto al ecuador se le resta a 10,000,000
10,000,000
0
10,000,000
0

63. PROYECCION CARTOGRAFICA CONT.....
PROYECCION UTM
Meridiano Central
500,000 mts
Si el punto a localizar esta a la derecha
del meridiano central se suma a
distancia a 500,000.
Si el punto a localizar esta a la izquierda
del meridiano central se le resta a
500,000

64. 5.4.2. El elipsoide de Clarke 1866
Elipsoide de referencia.
El modelo matemático de la tierra utilizado en cálculos geodésicos es un elipsoide de revolución.
Esta superficie queda completamente definida por dos parámetros:
El semi-eje mayor (a) y el aplastamiento (f).
En ciertos programas de aplicación que traen ciertos instrumentos como por ejemplo:
El Sistema de posicionamiento Global ( GPS ), este elipsoide recibe el nombre de NAD 27 para Honduras.

65. TRANSFORMACION DE COORDENADAS GEOGRAFICAS A
RECTANGULARES

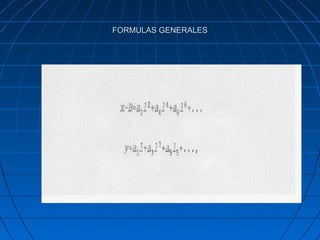

66. FORMULAS GENERALES

67. COEFICIENTES

68. TRANSFORMACION DE COORDENADAS RECTANGULARES A
GEOGRAFICAS

69. FORMULAS GENERALES

70. COEFICIENTES

71. 5.6 Elementos de la Representación Cartográfica.
5.6.1 Concepto y Definiciones.
5.6.2 Elementos del Marco
.
5.6.3 El Norte Geográfico, Norte de Cuadricula y Norte Magnético.
5.6.4 Escala.
5.6.5 Representación Cuadricular

72. 5.6.1 Concepto y Definiciones.
ELEMENTOS PARA
ELABORAR UN MAPA
Los elementos a considerar para elaborar
un mapa son:
Escala:
Proyección o Coordenadas
Signos Convencionales
Toponimia o rotulación
de nombres y detalles
Pozo
Información Marginal

73. Información Marginal y Símbolos
Al preparar un mapa, seleccionamos los hechos
que consideramos deben ser representados de
acuerdo con la finalidad del mismo.
Los símbolos son el lenguaje visual
Su conocimiento, proporciona mayor información
del mapa.
Leyenda: es un bloque de texto que explica los
símbolos utilizados. Incluye, tipos de líneas, puntos,
e íconos en distintos colores

75. EL NORTE GEOGRAFICO, NORTE DE CUADRICULA Y NORTE
MAGNETICO

76. La Escala
El conocimiento de la escala es de mucha
importancia para la representación gráfica
tanto en los planos de carácter técnico como
en la elaboración de cartas y mapas.
Escala: es la relación de ampliación y
reducción que existe entre las dimenciones
de un objeto y sus correspondientes
medidas en la representación gráfica de
dicho objeto.

77. ESCALA Pozo
TOPOGRAFICA
Dado que la Topografía es la ciencia que estudia las
maneras de representar los detalles de la superficie
terrestre, ella se ocupará solamente del dibujo de
superficies de terreno y con mucho detalle.
Para este fin utiliza escalas que aproximadamente
van desde la escala 1:1000 hasta la escala 1:25,000;
esto de acuerdo al criterio topográfico, esta permite
representar pequeñas áreas de terreno

78. Escala 1:10,000

79. ESCALAS
CARTOGRAFICAS
La Escala Cartográfica tiene una mejor amplitud y
representará a través de su poder de reducción,
grandes extensiones de terreno, obviamente con,
menor detalle abarcando a veces países
completos, continentes, océanos o el mundo
entero

80. ESCALAS CARTOGRAFICAS
cont.....
La Escala Cartográfica de acuerdo
con la cantidad de terreno que va a
representar y la densidad de detalle,
puede dividirse en:
Escala Grande
Escala Mediana
Escala
pequeña

81. ESCALA GRANDE
Se consideran como Escalas Grandes
aquellas que representan superficies de
terreno relativamente pequeñas, pero con
bastante detalle. Estas escalas van desde
1:25,000 hasta escalas 1:100,000.
En cartografía se utilizan en la
graficación de los mapas de defensa
Nacional que proporcionará la base
topográfica para efectuar estudios
multidisciplinarios.

82. Escala 1:50,000

83. ESCALA MEDIANA
Se puede decir que en este tipo de escalas
se encuentran aquellas desde escalas
1:100,000, a escalas menores de 1:500,000.
Esta división
puede variar según el propósito del mapa y
de las consideraciones, civiles, militares y
logística al elaborar un producto
cartográfico.

84. Escala 1:500,000

85. Tegucigalpa 1:250,000

86. Tegucigalpa 1:50,000

87. ESCALA PEQUEÑAS
De igual manera una clasificación
relativa de esta escala es a partir de la
escala de 1:500.000 y escalas menores
hasta aquellas tales como 1:20,000,000
o bien 1:50,000,000 con las que se
representan los mapas mundi y globos
terráqueos.

90. FORMAS DE REPRESENTAR LAS
ESCALAS
Escala Numérica 1:50,000
Escala Grafica
Escala Descriptiva: Uno en Cincuenta mil

91. CÁLCULO DE LA ESCALA
EN UN MAPA
T: Medidas en el Terreno
M: Dimensiones en el Mapa
E: Escala
De aquí resulta que:
E = T/M ,
M = T/E ,
T= ExM

92. REFERENCIA CUADRICULAR

94. 5.6.6 Representación de Elementos del Mapa.
5.6.6.1 Generalidades.
5.6.6.2 Caminos, Ferrocarriles y Datos Relacionados.
5.6.6.3 Edificios y Lugares Poblados.
5.6.6.4 Accidentes Culturales Misceláneos.
5.6.6.5 Hipsografia (Relieve).
5.6.6.6 Drenaje.
5.6.6.7 Vegetación.
5.6.6.8 Hidrografía Costera.
5.6.6.9 Nombres.
5.6.6.10 Tipografía.

95. SIGNOS CONVENCIONALES

96. CAMINOS

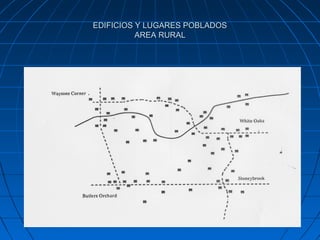

98. EDIFICIOS Y LUGARES POBLADOS
AREA RURAL

99. HIPSOGRAFIA

100. LAS CURVAS DE NIVEL
Curva de Nivel: Es una linea en el mapa que representa
una linea imaginaria en el terreno a lo largo de la cual todos
los puntos tienen igual elevacion, las curvas de nivel indican
la distancia vertical sobre o debajo del plano de datum o
punto de partida para medir las elevaciones.
La distancia vertical que existe entre curva y curva de nivel
se conoce como intervalo de
curva.
A partir de la elevacion
cero cada quinta curva es
dibujada con un trazo mas
grueso y se conoce como
curvas indices, las curvas
que se encuentran en medio
de las indices se les llama
curvas secundarioas o intermedias y se dibujan con una linea
mas delgadas

101. CARACTERISTICAS DE LAS CURVAS DE NIVEL
EL ALIZAMIENTO DE LAS CURVAS DE NIVEL REPRESENTA
EL CAMBIO DE LA FORMA DEL TERRENO.
LAS CURVAS DE NIVEL TIENDEN UNAS CON OTRAS A SER
PARALELAS.
LAS CURVAS DE NIVEL AL APROXIMARSE A LOS RIOS Y
QUEBRADAS, DURANTE UN CORTO ESPACIO SON
PARALELOS A ELLOS Y LUEGO SE TRAZAN HACIA ARRIBA
EN FORMA DE “V” CON EL VERTICE AGUAS ARRIBA.
CUANDO EL RIO O QUEBRADA SE DIVIDE EN OTROS DOS,
LAS CURVAS DE NIVEL EN VEZ DE FORMAR UNA “V”
FORMA UNA “M”
LAS CURVAS DE NIVEL NUNCA SE BIFURCAN O DIVIDEN.
LAS CURVAS DE NIVEL NUNCA SE CRUZAN NI TOCAN
UNAS A OTRAS, EXCEPTO EN ESCARPES O ACANTILADOS.

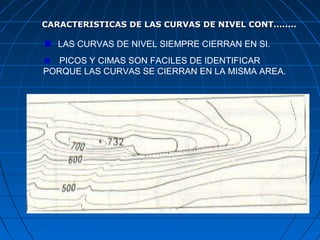

102. CARACTERISTICAS DE LAS CURVAS DE NIVEL CONT........
LAS CURVAS DE NIVEL SIEMPRE CIERRAN EN SI.
PICOS Y CIMAS SON FACILES DE IDENTIFICAR
PORQUE LAS CURVAS SE CIERRAN EN LA MISMA AREA.

103. DRENAJE

105. FORMA CORRECTA DE COLOCAR LOS NOMBRES

106. TIPOGRAFIA
DIRECCION DE LA ROTULACION

107. 5.7 Proceso de la Elaboración de una Hoja Cartográfica.

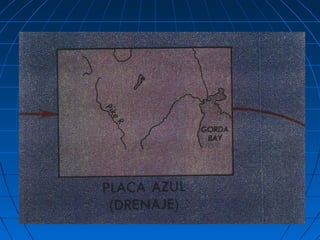

113. SEPARACION DE COLORES Y REPRODUCCION

114. 5.8 Numeración de Mapas a Escala 1:10,000.

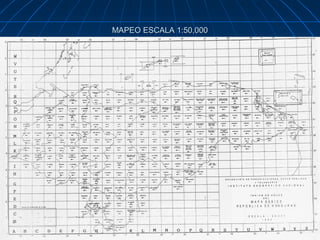

115. MAPEO ESCALA 1:50,000

118. MAPAS A ESCALA 1:10,000

119. La Cartografía con Fines
Estadísticos

120. Finalidades y Objetivos
 Su propósito es básicamente el de presentar las estadísticas
importantes, o los resultados más significativos, en función de
su distribución espacial.
 Muestran las unidades territoriales en que está dividida la
superficie terrestre, de acuerdo con las definiciones de los
organismos encargados de la recolección y procesamiento de la
información estadística
• Aseguran la uniformidad y facilitan las actividades censales
(antes y durante el empadronamiento)
• Facilitan la presentación, el análisis y la divulgación de los
resultados censales

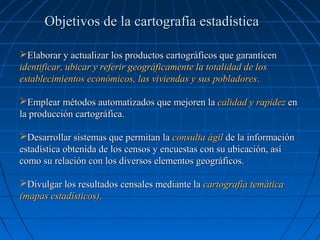

121. Objetivos de la cartografía estadística
Elaborar y actualizar los productos cartográficos que garanticen
identificar, ubicar y referir geográficamente la totalidad de los
establecimientos económicos, las viviendas y sus pobladores.
Emplear métodos automatizados que mejoren la calidad y rapidez en
la producción cartográfica.
Desarrollar sistemas que permitan la consulta ágil de la información
estadística obtenida de los censos y encuestas con su ubicación, así
como su relación con los diversos elementos geográficos.
Divulgar los resultados censales mediante la cartografía temática
(mapas estadísticos).

122. Aspectos fundamentales
de la cartografía estadística
 es la expresión gráfica del Marco Geoestadístico
 asegura la cobertura y referenciación geográfica de la información
estadística
 esta conformada por mapas, croquis y planos, en diferentes niveles
geográficos de representación
 en ella se apoyan las actividades de planeación, ejecución, procesamiento y
divulgación de los resultados de censos y encuestas

123. Unidades de Relevamiento
 Jerarquía administrativa
 Sistema en el que se subdivide el país y cada conjunto de
unidades administrativas para formar el nivel inferior (excepto
el último)
• Marco Geoestadístico
• Corresponde a un listado de las unidades geográficas
informantes que usa una oficina de censos en las tareas de
empadronamiento y tabulación de información.
•Incluye la estructura jerárquica del censo y las unidades
administrativas, sus designaciones y códigos, y las relaciones
entre las diferentes unidades

124. Estructura Jerárquica
País
Departamento
Honduras Municipio
Aldea
Caserio
Barrio o
Colonia
Zona Zona
empadronamiento empadronamiento

125. Estudio del territorio
•País
•Departamento Dimensión analítica
•Localidad
•Barrio
•Otra división territorial específica
Dimensión de
relevamiento
•Sección
•Segmento •Zona
•Borde

126. Construcción del identificador
geoestadístico
DD ScSc SgSgSg ZZZ BdBd SeSe Viv - Hog - Pers
Sector Vivienda
de empad. Hogar
Borde Persona
de Zona
Zona
Segmento
Sector
Censal
Departamento
13 03 103 044
Dimensión analítica: 13522
Localidad: 522
Dimensión relevamiento: 1303103044 Tarnqueras

127. Análisis espacial de información
por Departamento
• En este caso podemos visualizar
espacialmente la información relacionada con
las Tasas anuales de crecimiento intercensal.
intercensal
• La tecnología SIG, permite combinar la
información tabular con la cartográfica,
logrando llegar más rápidamente a obtener
resultados en lo que se refiere a la
investigación o estudio que se esté
efectuando.

128. Mapa tematico mostrando segmentos

129. Mapa tematico mostrando colonias y edificaciones

130. Segmentos Agricolas

131. FIN
MUCHAS GRACIAS
