2. PARTE 3: CODIGOS.
Código BCD: 8421-EXCESO 3
Es un estándarpara representar númerosdecimales enel sistemabinario,endondecada
dígitodecimal escodificadoconunasecuenciade 4 bits.
*Tabla de representaciónBCD-Decimal-Exceso3:
Comose observa,conel BCD sólose utilizan10 de las 16 posibles combinacionesque se
puedenformarconnúmerosde 4 bits,porlo que el sistemapierde capacidadde
representación,aunque se facilitalacompresiónde losnúmeros.Estoesporque el BCDsólose
usa para representarcifras,nonúmerosensutotalidad.Estoquiere decirque paranúmeros
de más de una cifra hacenfaltados o más númerosBCD.
*Transformaciones:
-Para transformarde BCD a binariose tiene que transformarprimeroel BCDa decimal y luego
el decimal abinarioy viceversasi se quiere transformarde binarioaBCD primerose tiene que
transformarel binarioa decimal yluegoel resultadose transformaaBCD.
-Para convertirde BCDa Decimal:se tomael númerobinariocodificadoenBCDy se separaen
gruposde 4, cada grupo representaunnúmerodecimal siendolosgruposde laizquierdalos
más pesados.
-Para convertirde Decimal aBCD: se toma cada digitodel númerodecimal yse cambiapor su
valoren el códigoBCD (grupode 4 bits) como se apreciaen latabla.
Ejemplo:
Conversióndirectatípicaentre unnúmeroendecimal yuno binario.
8510 = 10101012
N° decimal Exceso 3 BCD 8421
0 0011 0000
1 0100 0001
2 0101 0010
3 0110 0011
4 0111 0100
5 1000 0101
6 1001 0110
7 1010 0111
8 1011 1000
9 1100 1001
3. El códigode exceso3 guarda unaestrecha
relaciónconel códigoBCD 8421 por el
hechode que cada grupode 4 bitssolopuedenrepresentaraun únicodígitodecimal (del 0al
9), y derivasunombre de exceso3 debidoaque cada grupo de 4 bitsequivale al númeroBCD
8421 más 3.
-La conversiónde númerosdecimalesaexceso3(XS3) se realizade lasiguiente forma:
Ejemplo:Transformarel decimal 67a XS3
Tomamoscada dígito y le sumamos3:
6+3=9
7+3=10
Ahoracada cantidadestransformadaa binario:
9=1001
10= 1010
Por loque el resultadode laconversiónaXS3 será el número10011010
*Características:
-La principal ventajaeslafacilidadde conversiónentre losnúmerosencódigo8421 y los
númerosdecimales.
-La designación8421 indicalospesosbinariosde loscuatrobits.
-Códigosnoválidos,concuatrodígitos,se puedenrepresentardieciséisnúmeros(desde 0000
hasta 1111), peroenel código8421, sólose usan diezde ellos.Lasseiscombinacionesque no
se emplean(1010, 1011, 1100, 1101, 1110 y 1111) noson válidasenel códigoBCD 8421.
*Aplicación:
- Se usan para mostrar númerosoinformación.
-Puede representar un número en un display con decodificador de 7 segmentos.
4. Código Gray.
Es otro método de codificación, en este código solo un bit puede cambiar a la vez, es utilizado
para obtener funciones lógicas de Minterminos y Maxterminos, para circuitos secuenciales
(especialmente en circuitos secuenciales) se caracteriza porque cambia un solo bit por conteo.
Secuencia Binario Gray Secuencia Binario Gray
0 0000 0000 8 1000 1100
1 0001 0001 9 1001 1101
2 0010 0011 10 1010 1111
3 0011 0010 11 1011 1110
4 0100 0110 12 1100 1010
5 0101 0111 13 1101 1011
6 0110 0101 14 1110 1001
7 0111 0100 15 1111 1000
*Transformaciones:
-Conversión de unnúmeroencódigobinario acódigoGRAY
Se recomiendaleerel Sistemabinario antesde iniciarlalecturade este tutorial.
Para convertirunnúmerobinarioa códigoGray, se sigue el siguiente método:(analizarel
gráfiosiguiente)
1. Se sumael númeroenbinariocon el mismo,peroel
segundosumandodebe correrse unacifraa laderecha.Verel
gráfico.
2. Se realizaunasumabinariacifra con cifrasintomar en
cuentael acarreo y se obtiene lasumatotal.
3. Al resultadoanteriorse le eliminalaúltimacifradel ladoderecho(se eliminael ceroque
estáen rojo),paraobtenerel códigoGRAY.
-Conversiónde unnúmeroencódigoGRAYa códigobinario
1. El primerdígitodel códigoGray será el mismoque el del binario
2. Si el segundodígitodel códigoGray es "0", el segundodígitobinarioesigual al primerdigito
binario,si este dígito es"1" el segundodígitobinarioesel inversodel primerdígitobinario.
3. Si el tercerdígitodel códigoGray es"0", el tercerdígito binarioesigual al segundodígito
binario,si este dígitoes"1", el tercerdígitobinarioesel inversodel segundo dígitobinario.....y
así hasta terminar
*Características:
-Noesponderado(nohaypesosespecíficosasignadosalasposicionesde losbits).
-Noesun códigoaritmético.

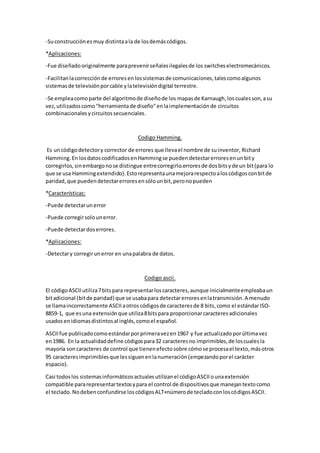

5. -Suconstrucciónesmuy distintaala de losdemáscódigos.
*Aplicaciones:
-Fue diseñadooriginalmente paraprevenirseñalesilegalesde los switches electromecánicos.
-Facilitanlacorrecciónde errores enlossistemasde comunicaciones,talescomoalgunos
sistemasde televisiónporcable ylatelevisióndigital terrestre.
-Se empleacomoparte del algoritmode diseñode los mapasde Karnaugh,loscualesson,asu
vez,utilizadoscomo"herramientade diseño"enlaimplementaciónde circuitos
combinacionales ycircuitossecuenciales.
Codigo Hamming.
Es uncódigodetectory corrector de errores que llevael nombre de suinventor, Richard
Hamming.En losdatoscodificadosenHammingse puedendetectarerroresenunbity
corregirlos,sinembargonose distingue entrecorregirlo.erroresde dosbitsyde un bit(para lo
que se usa Hammingextendido).Estorepresentaunamejorarespectoaloscódigosconbitde
paridad,que puedendetectarerroresensólounbit,peronopueden
*Características:
-Puede detectarunerror
-Puede corregirsolounerror.
-Puede detectardoserrores.
*Aplicaciones:
-Detectary corregirunerror en unapalabra de datos.
Codigo ascii.
El códigoASCIIutiliza7bitspara representarloscaracteres,aunque inicialmenteempleabaun
bitadicional (bitde paridad) que se usabapara detectarerroresenlatransmisión.A menudo
se llamaincorrectamente ASCIIaotros códigosde caracteresde 8 bits,como el estándarISO-
8859-1, que esuna extensiónque utiliza8bitspara proporcionarcaracteresadicionales
usadosenidiomasdistintosal inglés,comoel español.
ASCIIfue publicadocomoestándarporprimeravezen1967 y fue actualizadoporúltimavez
en1986. En la actualidaddefine códigospara32 caracteresno imprimibles,de loscualesla
mayoría son caracteres de control que tienenefectosobre cómose procesael texto,másotros
95 caracteresimprimiblesque lessiguenenlanumeración(empezandoporel carácter
espacio).
Casi todoslos sistemasinformáticosactualesutilizanel códigoASCIIounaextensión
compatible pararepresentartextosypara el control de dispositivosque manejantextocomo
el teclado.Nodebenconfundirse loscódigosALT+númerode tecladoconloscódigosASCII.

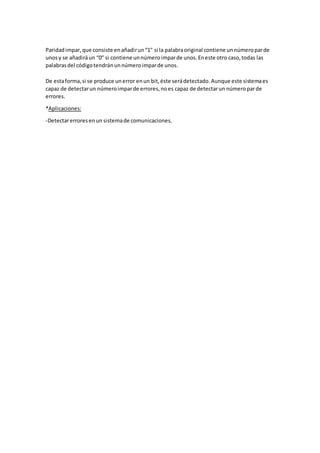

8. Paridadimpar,que consiste enañadirun“1" si la palabraoriginal contiene unnúmeroparde
unosy se añadiráun “0" si contiene unnúmeroimparde unos.Eneste otro caso,todas las
palabrasdel códigotendránunnúmeroimparde unos.
De estaforma,si se produce unerror enun bit,éste serádetectado.Aunque este sistemaes
capaz de detectarun númeroimparde errores,noes capaz de detectarun númeroparde
errores.
*Aplicaciones:
-Detectarerroresenun sistemade comunicaciones.
