Centrales telefonicas pbx

UNIVERSIDAD FERMÍN TORO
VICE-RECTORADO ACADÉMICO
DECANATO DE INGENIERÍA
ESCUELA DE TELECOMUNICACIONES
1
Integrantes:
Robert Barreto C.I: 19.726.398
Rafael Orsini C.I: 24.118.492
Paola Testa C.I: 24.005.133
Katherine Montoya C.I: 23.726.701
Sección: Saia B
Materia: Tópicos Avanzado en Telecomunicación
Profesor: Jesús Lobatón

2
INDICE
Centrales PBX…...........................................................................................................................................3
Centrales Telefónicas (PBX) que utilizan Software Privativo.......................................................4
Centrales telefónicas que utilizan software de código abierto….....................................6
ASTERISK… ............................................................................................................ 6
TRIXBOX….............................................................................................................. 8
Cuadro Comparativo entre FXO y FX .................................................................................................9
Tarjetas Digium utilizadas en la implementación de VoIP..........................................................10
Análisis, importancia y uso en mi carrera del software libre...................................................11
Instalación y Configuración de un Servidor PBX en el sistema operativo
en Modo Gráfico (Gnu-Linux)… ...........................................................................................................14

3

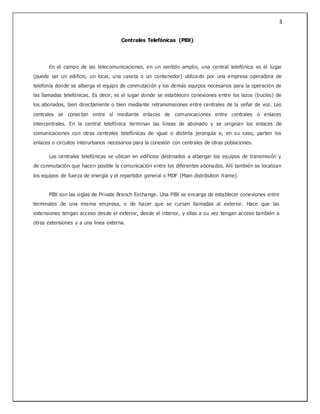

Centrales Telefónicas (PBX)
En el campo de las telecomunicaciones, en un sentido amplio, una central telefónica es el lugar
(puede ser un edificio, un local, una caseta o un contenedor) utiliza do por una empresa operadora de
telefonía donde se alberga el equipo de conmutación y los demás equipos necesarios para la operación de
las llamadas telefónicas. Es decir, es el lugar donde se establecen conexiones entre los lazos (bucles) de
los abonados, bien directamente o bien mediante retransmisiones entre centrales de la señal de voz. Las
centrales se conectan entre sí mediante enlaces de comunicaciones entre centrales o enlaces
intercentrales. En la central telefónica terminan las líneas de abonado y se originan los enlaces de
comunicaciones con otras centrales telefónicas de igual o distinta jerarquía o, en su caso, parten los
enlaces o circuitos interurbanos necesarios para la conexión con centrales de otras poblaciones.
Las centrales telefónicas se ubican en edificios destinados a albergar los equipos de transmisión y
de conmutación que hacen posible la comunicación entre los diferentes abonados. Allí también se localizan
los equipos de fuerza de energía y el repartidor general o MDF (Main distribution frame).
PBX son las siglas de Private Branch Exchange. Una PBX se encarga de establecer conexiones entre
terminales de una misma empresa, o de hacer que se cursen llamadas al exterior. Hace que las
extensiones tengan acceso desde el exterior, desde el interior, y ellas a su vez tengan acceso también a
otras extensiones y a una linea externa.

4
Centrales Telefónicas (PBX) que utilizan Software Privativo
Codec Utilizado:
 ADPCM
 G.711
 G.723.1
 G.726
 G.729
 Gsm
 Ilbc
 Linear
 Lpc-10
 Speex
Protocolos Utilizados:
 H.323
 SIP
 MGCP
 SCCP
Centrales Siemens HiPath
La familia de centrales HiPath de Siemens tiene una importante diversidad de modelos,
características y tamaños. Prácticamente todos los modelos pueden expandirse desde la configuración
inicial para llegar a tener una mayor cantidad de líneas externas o internas.
El modelo HiPath 1120, uno de los más sencillos, permite la conexión de hasta 16 internos con 6
líneas externas. Esta central se puede conseguir en su versión básica de 2 líneas externas y 8 internos, en
Argentina por $ 1100.
Un modelo intermedio, el HiPath 1150, soporta hasta 10 líneas, con una máxima capacidad de 50
extensiones. Se puede conseguir en Venezuela, por Bs 540.000.
Un modelo de mayor tamaño, el HiPath 4000, puede llegar a manejar 12.000 usuarios. Se puede
conseguir en Estados Unidos, por US$ 30.000, configurada para 100 usuarios.

5
Centrales Híbridas Panasonic
Son capaces de comunicarse con señalización fuera de banda con teléfonos Panasonic, de manera
que se puede utilizar un mismo par telefónico para tener dos internos distintos y vienen con soporte para
teléfonos inalámbricos, también Panasonic, de modo que se pueden colocar varias bases para cubrir un
área importante con telefonía inalámbrica. Unos de los modelos más sencillos, pensados para hogares o
empresas pequeñas, son limitados en sus características. Por ejemplo:
TA-824 permite conectar hasta 8 líneas externas y hasta 24 líneas internas. Este modelo se puede
comprar (sin ningún adicional) en Estados Unidos por U$S 450. A este tipo de aparatos se le puede
agregar una placa que agregue las funciones de portero eléctrico para 4 puertas.
El modelo KX-tes824 permite 3 líneas y 8 extensiones. Ampliable a 8 líneas y 24 extensiones, con
sistemas DISA (Direct Inward System Access ó Acceso Directo Entrante al Sistema) integrado. En
Venezuela se puede comprar por Bs. 255.000.
Centrales Intelbras
La empresa brasilera Intelbras ofrece una l nea de centrales que a un oy son centrales de
conmutación.
Un modelo básico de estas centrales es el 4015, soporta 2 líneas externas y 10 internos, y no puede
ser expandido para tener mayor cantidad de líneas. En Argentina se pueden conseguir modelos usados de
esta central, desde $ 900.

6

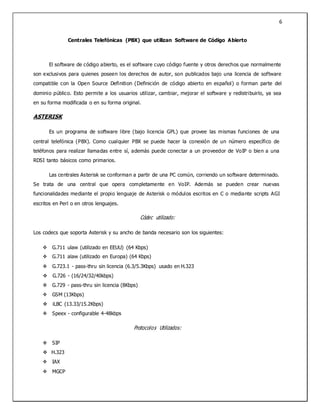

Centrales Telefónicas (PBX) que utilizan Software de Código Abierto
El software de código abierto, es el software cuyo código fuente y otros derechos que normalmente
son exclusivos para quienes poseen los derechos de autor, son publicados bajo una licencia de software
compatible con la Open Source Definition (Definición de código abierto en español) o forman parte del
dominio público. Esto permite a los usuarios utilizar, cambiar, mejorar el software y redistribuirlo, ya sea
en su forma modificada o en su forma original.
ASTERISK
Es un programa de software libre (bajo licencia GPL) que provee las mismas funciones de una
central telefónica (PBX). Como cualquier PBX se puede hacer la conexión de un número específico de
teléfonos para realizar llamadas entre sí, además puede conectar a un proveedor de VoIP o bien a una
RDSI tanto básicos como primarios.
Las centrales Asterisk se conforman a partir de una PC común, corriendo un software determinado.
Se trata de una central que opera completamente en VoIP. Además se pueden crear nuevas
funcionalidades mediante el propio lenguaje de Asterisk o módulos escritos en C o mediante scripts AGI
escritos en Perl o en otros lenguajes.
Códec utilizado:
Los codecs que soporta Asterisk y su ancho de banda necesario son los siguientes:
 G.711 ulaw (utilizado en EEUU) (64 Kbps)
 G.711 alaw (utilizado en Europa) (64 Kbps)
 G.723.1 - pass-thru sin licencia (6.3/5.3Kbps) usado en H.323
 G.726 - (16/24/32/40kbps)
 G.729 - pass-thru sin licencia (8Kbps)
 GSM (13Kbps)
 iLBC (13.33/15.2Kbps)
 Speex - configurable 4-48kbps
Protocolos Utilizados:
 SIP
 H.323
 IAX
 MGCP

7
 ADSI
En Venezuela se puede adquirir la Central Telefónica IP PBX Zycoo Asterisk, soporta hasta 100
usuarios de extensión, tiene una capacidad de 30 llamadas concurrentes.
Su valor es de Bs. 604.800
Caracteristicas
 Escalabilidad.
 Ofrece las funciones propias de las centralitas clásicas y además características avanzadas.
 Para funcionar con voz sobre IP no necesita de ningún hardware adicional.
 Posee Programación de Desvíos.
 Evita conectar todos los teléfonos de una oficina de manera separada a la red de telefonía local
pública (RTC).
 Distribución automática de llamadas.
Calidad de servicio (QoS)
Se Recomienda tener implementado redes virtuales en su red LAN (VLAN), lo cual ayuda a separar
la red de datos de la red de Voz o la red de Video, esto permite evitar las tormentas de broadcast de la
red de datos las que pueden afectar a los paquetes de voz. Se debe priorizar los paquetes de Voz en
todos los equipos de RED (switches, routers), actualmente existen switches de red Capa 4, los cuales nos
aseguran Calidad de Servicio (QoS).

8
TRIXBOX
Es una distribución del sistema operativo GNU/Linux, basada en CentOS, que tiene la particularidad
de ser una central telefónica (PBX) por software basada en la PBX de código abierto Asterisk. Como
cualquier central PBX, permite interconectar teléfonos internos de una compañía y conectarlos la red
telefónica convencional (RTB – Red telefónica básica).
Códec utilizado: Protocolos Utilizados:
 ADPCM
 G.711
 G.722
 G.723.1
 G.726
 GSM
 iLBC
 SIP
 H.323
 IA
 IAX2
 MGCP
Calidad de servicio:
Se recomienda la realización de redes virtuales tanto para la transmisión de audio y video de
forma separada para tener un buen rendimiento.
TrixBox posee dos tipos de versiones:
 TrixBox CE (Community Edition)
 TrixBox Pro (Versión comercial de pago)
 Es un software de código abierto, posee varios beneficios, como es la creación de nuevas
funcionalidades.
 No sólo soporta conexión a la telefonía tradicional, sino que también ofrece servicios VoIP.
 Se ejecuta sobre el sistema operativo CentOS y está diseñado para empresas de 2 a 500
empleados.
 Permite envío de mensajes de voz a e-mail, llamadas en conferencia, menús de voz interactivos y
distribución automática de llamadas.
El programa No tiene coste de licencia, ni límite en el número de extensiones que puede manejar, ni en
su funcionalidad.

9
Cuadro Comparativo entre FXO y FXS
FXO FXS
Permiten manejar una línea telefónica externa. Permiten simular el comportamiento de una
línea telefónica.
Necesitan de una línea (FXS) que les provea
tono para funcionar.
A estos dispositivos se conectan dispositivos
FXO como los teléfonos convencionales.
Se conocen como las entradas de las troncales. Se conocen como las salidas de extensión.
Los dispositivos FXO solo se pueden conectar
dispositivos FXS.
Los dispositivos FXS solo se pueden conectar
dispositivos FXO.

10
Tarjetas Digium utilizadas en la implementación de VoIP
Tarjeta para conmutador R2 TE420
Utilizada conjuntamente con Asterisk®; Se puede utilizar para entregar
una amplia gama de los servicios del PBX y de IVR a la red o el microteléfono incluyendo
buzón de voz, la comunicación de la llamada, la llamada de tres vías, y las entradas de
VoIP.
Puede seleccionar entre T1 (24-channel), E1 (30-channel), o J1 (24-channel)
Utilizada conjuntamente con Asterisk®; Se puede utilizar para entregar una amplia gama
de los servicios del PBX y de IVR a la red o el microteléfono incluyendo buzón de voz, la
comunicación de la llamada, la llamada de tres vías, y las entradas de VoIP.
Puede seleccionar entre T1 (24-channel), E1 (30-channel), o J1 (24-channel).

11
Análisis
El software libre es simplemente un decreto que permite a todos sus usuarios el acceso al código
fuente del programa, y también les proporcionan la libertad de copiar, distribuir, mejorar, cambiar y
estudiar dicho código. Las mejoras que se le realicen al programa deberán ser redistribuidas con los
mismos lineamientos de licencia acordados anteriormente. Sin tener que pagar dinero a los desarrolladores
de dichas mejoras. Es decir cualquier programa es “software libre” si se pueden acer todas estas
libertades.
Porque utilizar software libre
Hoy en día existen muchas razones para usar software libre, pero las principales son las siguientes. La
primera es porque te proporciona la entrada al código fuente del programa, no esconde el conocimiento, y
te ínsita a la innovación ya que te permite la modificación posterior del código
 Es Económico: bajo o nulo costo por uso de software libre.
 Libertad de uso y redistribución: Las licencias de software libre existentes permiten la instalación
del software tantas veces y en tantas máquinas como el usuario desee.
 Formatos estándar: Los formatos estándar permiten una interoperabilidad más alta entre sistemas,
evitando incompatibilidades.
 Sistemas sin puertas traseras y más seguros: El acceso al código fuente permite que tanto hackers
como empresas de seguridad de todo el mundo puedan auditar los programas, por lo que la
existencia de puertas traseras es ilógica ya que se pondría en evidencia y contraviene el interés de
la comunidad que es la que lo genera.
 Corrección más rápida y eficiente de fallos: El funcionamiento e interés conjunto de la comunidad
ha demostrado solucionar más rápidamente los fallos de seguridad en el software libre, algo que
desgraciadamente en el software propietario es más difícil y costoso.
Utilización de software libre en nuestra carrera
La utilización del software libre en las telecomunicaciones ha tomado cada vez mayor importancia
ya que está construido e integrado para el control de dispositivos mayores e interfaces de comunicación.
La utilidad que tiene en nuestra carrera es la emisión y recepción de señales, imágenes, sonidos o
información de cualquier naturaleza por cable, radioelectricidad, medios ópticos u otros sistemas
electromagnéticos en telecomunicaciones punto a punto, punto a multipunto o teledifusión, así como
también aplicaciones para el procesamiento de imágenes, el tratamiento de información sonora y la edición
de video digital y video conferencias, donde las telecomunicaciones tiene un trabajo clave.

12
Instalación y Configuración de un Servidor PBX en el sistema operativo
en Modo Gráfico (Gnu-Linux)
http://rm-rf.es/manual-instalar-gnu-linux-centos-5/
La siguiente guía muestra los pasos necesarios para la instalación de un sistema
GNU/Linux CentOS. Vamos a instalar la versión 5.4, aunque el manual es extrapolable a cualquier
versión de CentOS.
Vamos a hacer una instalación mínima en red (netinstall), mediante la cual únicamente
necesitamos descargar una imagen del CD de instalación de menos de 9MB. Vamos a empezar, primero
tenemos que descargar la imagen .iso y grabarla a un CD, dispositivo USB o lo que quiera.
http://ftp.cica.es/CentOS/5.4/isos/i386/CentOS-5.4-i386-netinstall.iso
Una vez grabada, arranca la máquina a través del dispositivo USB o el CD-ROM para
comenzar la instalación.
Aparecerá la siguiente pantalla, escribimos “linux text” para comenzar la instalación en
modo texto. Seleccionamos el idioma para la instalación:
Seleccionamos el tipo de teclado:

13
Vamos a realizar la instalación a través de Internet, con lo que en el siguiente paso seleccionamos
HTTP o FTP para el tipo de dispositivo que contiene los paquetes para ser instalados:
Es hora de configurar nuestras interfaces de red, si se trata de una máquina particular,
normalmente la red la tendremos configurada por DHCP, por lo que la configuración por defecto
funcionará correctamente, en caso contrario, hemos de seleccionar configuración manual, y especificar los
valores de IP. Máscara de Red DNS, Puerta de enlace, etc. En caso de tener dudas, podéis revisar el
siguiente artículo: Cómo configurar tarjetas de red en Red hat Enterprise, CentOS y Fedora Core.

14
Ahora introducimos la URL y ruta donde se encuentran los paquetes de CentOS para la instalación
en red. Tiene una lista de configuración europeos y españoles en el siguiente enlace:
http://www.centos.org/modules/tinycontent/index.php?id=31
Yo voy a escoger el mirror de la Universidad de Valladolid:
Nombre del sitio web: ftp.gui.uva.es
Directorio CentOS:/sites/centos.org/5.4/os/i386/

15
En este momento esta recuperando la imagen para proseguir con la instalación:
Tras el mensaje de bienvenida, procedemos a la configuración de particiones en el/los discos. En
caso de recibir un mensaje similar al de la siguiente imagen, significa que el disco no ha sido inicializado
(vacío) o que tiene cualquier tipo de problema en la tabla de particiones (disco antiguo, con algún
problema en el anterior sistema instalado, etc). Si no tiene datos que preservar en dichos discos, aceptado
la inicialización:

16
Ahora es el momento de la configuración del particionado de los discos. Esto depende de las
necesidades de cada uno, ante la duda puede dejar que sea el propio sistema quien crea un particionado
estándar:
Veremos que crea un particionado básico con espacio de intercambio (swap), partición /boot para el
arranque y la raíz / para albergar el sistema. En este punto si lo desea poder modificar cualquier punto del
particionado, modificar el LVM, crear un RAID por Software, etc:

17
Llega el momento de elegir el gestor de arranque, utilizamos GRUB por si queremos instalar más
sistemas, modificar parámetros de kernel o seleccionar cual utilizar en el arranque, etc.
La configuración del gestor de arranque la dejamos tal cual, sin realizar modificaciones:
Si queremos especificar una contraseña para el grub, si desea hacerlo, cada vez que arranque el
equipo, el sistema no pasará del grub hasta que introduzca la contraseña, o sea lo deja vacío:

18
Selección de partición para instalar el gestor de arranque (primer sector de partición de inicio o MBR):
Vuelve a indicarnos la posibilidad de reconfigurar nuestras tarjetas de red, como ya lo hemos hecho antes
omitimos este paso:

19
Ahora configuramos el hostname de nuestra máquina:
Configuración horaria:

20
Contraseña de root (si algún día la pierde, recordamos este artículo: Recuperar clave de root en
sistema CentOS Linux)
Finalmente tenemos que elegir los paquetes y aplicaciones a instalar. En este caso, al ser una instalación
mínima desmarco todo, llegados a este punto podemos seleccionar el software que estemos oportuno,
pinc ando en “Personalizar la selección de software” tenemos con mayor detalle los paquetes disponibles
(Entorno gráfico Gnome o Kde, aplicaciones de virtualización, programas, etc):

21
Ahora el sistema comprobará las dependencias de los paquetes seleccionados y comenzará el formateo de
discos y la instalación, solo queda esperar a que termine la descarga e instalación del sistema,
reiniciaremos el equipo y nuestro sistema CentOS 5.4 estará listo:

Centrales telefonicas pbx

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Centrales telefonicas pbx

Más de Paola Lucia Testa

Centrales telefonicas pbx
