Telefonía IP y GNU/Linux
Por: Carlos Antonio Leal Saballos

2. 2
Agenda
• Breve reseña histórica de la telefonía
• Generalidades sobre telefonía IP
• Distros para PBX IP
• Bibliografía Disponible

3. 3
Breve reseña histórica de la telefonía
La telefonía está hoy en su séptima generación
• 1era generación: Telégrafo
• 2da generación: Telefonía Analógica
Conmutación Manual
• 3ra generación: Telefonía Analógica
Conmutación Mecánica
• 4ta Generación: Telefonía Analógica
Conmutación Electrónica
• 5ta Generación: Telefonía PSTN Digital –
NGN
• 6ta Generación: Telefonía Celular
• 7ma Generación: Telefonía IP

4. 4

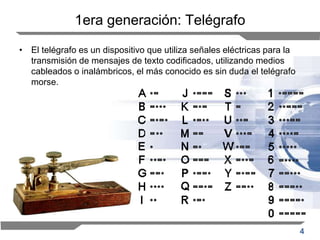

1era generación: Telégrafo
• El telégrafo es un dispositivo que utiliza señales eléctricas para la
transmisión de mensajes de texto codificados, utilizando medios
cableados o inalámbricos, el más conocido es sin duda el telégrafo
morse.

5. 5
2da generación:
Telefonía Analógica Conmutacíón Manual
• Las primeras centrales telefónicas constaban de una
mesa de conexiones en la que cada uno de los
conectores correspondía a un abonado.
• Cuando una abonado quería llamar a otro, generaba
una señal mediante una manivela en su teléfono y una
operadora le respondía desde la central.
• El abonado indicaba con qué otro abonado deseaba
hablar y la operadora conectaba un cable entre los
conectores de ambos abonados, cerrándose el circuito

6. 6
3era Generación:
Telefonía Analógica conmutación Mecánica
• El enlace se establece al poner en contacto físicamente
los dos circuitos, consistía en un selector "paso a paso"
que seleccionaba la salida adecuada en función del
número marcado por el usuario,
• Capaz inicialmente de manejar una sola llamada.
• Utilizaban motores y relés (relevadores) para
automatizar el proceso

7. 7

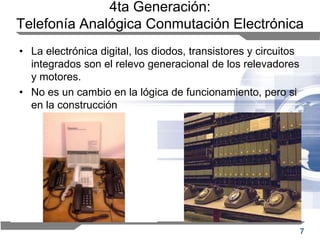

4ta Generación:
Telefonía Analógica Conmutación Electrónica
• La electrónica digital, los diodos, transistores y circuitos
integrados son el relevo generacional de los relevadores
y motores.
• No es un cambio en la lógica de funcionamiento, pero si
en la construcción

8. 8
5ta Generación:
Telefonía PSTN Digital – NGN
• Son computadoras diseñadas para gestionar tráfico
telefónico.
• Ya no se trata de hacer conmutar un circuito físico, la
conmutación ocurre en un circuito integrado.
• Son compatibles con telefonía analógica (Circuitos
físicos) y telefonía digital (Circuitos virtuales)

9. 9
6ta Generación: Telefonía Celular
• Los primeros sistemas de telefonía celular aparecen a
finales de los años 40 en los Estados Unidos.
• Los primeros equipos eran enormes y pesados, estaban
destinados casi exclusivamente a su uso a bordo de
vehículos.
• Se puede afirmar que la telefonía celular moderna nace
con el lanzamiento de DynaTAC 8000X de Motorola

10. 10

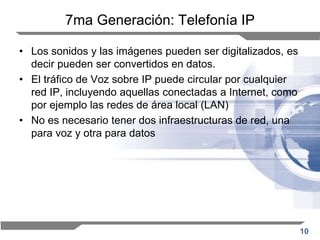

7ma Generación: Telefonía IP
• Los sonidos y las imágenes pueden ser digitalizados, es
decir pueden ser convertidos en datos.
• El tráfico de Voz sobre IP puede circular por cualquier
red IP, incluyendo aquellas conectadas a Internet, como
por ejemplo las redes de área local (LAN)
• No es necesario tener dos infraestructuras de red, una
para voz y otra para datos

11. 11

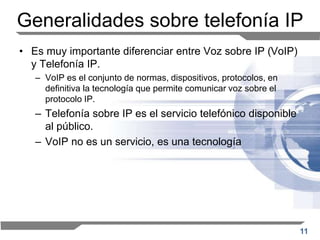

Generalidades sobre telefonía IP
• Es muy importante diferenciar entre Voz sobre IP (VoIP)
y Telefonía IP.
– VoIP es el conjunto de normas, dispositivos, protocolos, en
definitiva la tecnología que permite comunicar voz sobre el
protocolo IP.
– Telefonía sobre IP es el servicio telefónico disponible
al público.
– VoIP no es un servicio, es una tecnología

12. 12

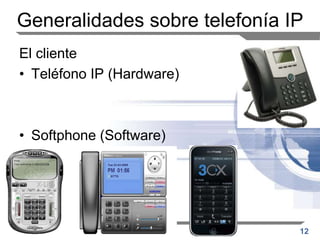

Generalidades sobre telefonía IP
El cliente
• Teléfono IP (Hardware)
• Softphone (Software)

13. 13
Generalidades sobre telefonía IP
Los Servidores
• Los servidores se encargan de manejar operaciones de base
de datos, realizado en un tiempo real como en uno fuera de
él.
• Entre estas operaciones se tienen la contabilidad, la
recolección, el enrutamiento, la administración y control del
servicio, el registro de los usuarios, etc.
• Usualmente en los servidores se instala software
denominados Switches o IP-PBX (Conmutadores IP),
ejemplos de switches pueden ser "Voipswitch", "Mera",
"Nextone" entre otros, un IP-PBX es Asterisk uno de los más
usados y de código abierto.
• Por efectos de costos, lo más práctico es utilizar un Linux que
tenga implementado Asterisk

14. 14
Generalidades sobre telefonía IP
Estándar H.323
Definido en 1996 por la UIT (Unión Internacional de
Telecomunicaciones) proporciona a los diversos
fabricantes una serie de normas con el fin de que puedan
evolucionar en conjunto. Está prácticamente en desuso

15. 15
Generalidades sobre telefonía IP
Estándar SIP: Session Initiation Protocol (SIP o
Protocolo de Inicio de Sesiones)
Nació en noviembre del año 2000, es un protocolo
desarrollado por el grupo de trabajo MMUSIC del IETF
con la intención de ser el estándar para la iniciación,
modificación y finalización de sesiones interactivas de
usuario donde intervienen elementos multimedia como
el video, voz, mensajería instantánea, juegos en línea
y realidad virtual.
Es uno de los protocolos más utilizados actualmente

16. 16
Generalidades sobre telefonía IP
Los Gateway
• Brindan un puente de comunicación entre todos
los usuarios, su función principal es la de proveer
interfaces con la telefonía tradicional adecuada, la
cual funcionara como una plataforma para los
usuarios.
• Los Gateways se utilizan para "Terminar" la
llamada, es decir el cliente Origina la llamada y el
Gateway Termina la llamada, eso es cuando un
cliente llama a un teléfono fijo o celular, debe
existir la parte que hace posible que esa llamada
que viene por Internet logre conectarse con un
cliente de una empresa telefónica fija o celular.

17. 17
Distros para PBX IP
Se analizarán las distribuciones más
populares según DistroWatch.com
• Alpine Linux
• Elastix
• AsteriskNOW
• DigAnTel
• trixbox

18. 18
Alpine Linux
Sistema Operativo Linux
Basado en Independiente (Independiente)
País de origen Noruega
Arquitectura x86, x64
Escritorio xfce
Categoría Servidor de Seguridad y telefonía
Estado Activo
Lanzamiento más reciente 2014/02/05
Sitio Web http://www.alpinelinux.org/
Popularidad Puesto 71

19. 19
Elastix
Sistema Operativo Linux
Basado en Fedora Centos
País de origen Ecuador
Arquitectura x86, x64
Escritorio Sin escritorio
Categoría Telefonía
Estado Activo
Lanzamiento más reciente 2013/02/04
Sitio Web http://www.elastix.org/
Popularidad Puesto 195

20. 20
AsteriskNOW
Sistema Operativo Linux
Basado en Fedora Centos
País de origen USA
Arquitectura x86, x64
Escritorio Sin escritorio
Categoría Telefonía
Estado Activo
Lanzamiento más reciente 2013/03/20
Sitio Web http://www.asterisknow.org/
Popularidad Puesto 226

21. 21
DigAnTel
Sistema Operativo Linux
Basado en Red Hat, Centos
País de origen USA
Arquitectura X86
Escritorio Sin escritorio
Categoría Telefonía
Estado Activo
Lanzamiento más reciente 2012/10/09
Sitio Web http://www.digantel.org/
Popularidad Puesto 277

22. 22
trixbox
Sistema Operativo Linux
Basado en Fedora Centos
País de origen USA
Arquitectura X86
Escritorio Sin escritorio
Categoría Telefonía
Estado inactivo
Lanzamiento más reciente Marzo 2009
Sitio Web http://www.trixbox.org/
Popularidad Fuera del ranking

23. 23
Bibliografía
• Cuando se habla de GNU/Linux, lo que piensan
muchas personas es simplemente: “Poca bibliografía”
• La verdad no puede estar más lejos de este
pensamiento porque existen toneladas de información
aquí unos cuantos
• En las páginas principales de los proyectos:
– http://wiki.alpinelinux.org/wiki/Tutorials_and_Howtos
– https://wiki.asterisk.org/wiki/dashboard.action
– http://www.elastix.org/index.php/en/product-
information.html
• De los usuarios de las plataformas
– Elastix a Ritmo de Merengue
– http://asterisk.ru/store/files/TrixboxCE-2.6.pdf
