CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS
PREPARADO POR M.C. ANA TERESA FINOL GONZÁLEZ

TEMA 2. CARACTERIZACIÓN GEOLÓGICA

1. Modelo Sedimentológico
Para la caracterización geológica del yacimiento es necesario recopilar y procesar todo tipo de información geológica
del subsuelo, que se obtiene principalmente de registros geofísicos de pozos, muestras de rocas, pruebas de variación
de presión y datos sísmicos.
El Modelo Sedimentológico permite definir el Ambiente, Geometría,
Orientación, Distribución Areal y Calidad de los Depósitos Sedimentarios
que constituyen el Yacimiento mediante el Análisis y Estudio de sus
Sedimentos desde el punto de vista Físico, Químico y Mineralógico.

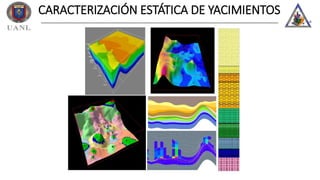

El modelaje sedimentológico se realiza para caracterizar las facies
que componen el conjunto de rocas yacimientos y sellos, presentes
en el campo y además establecer los o el sistema depositacional al
que se asocian.

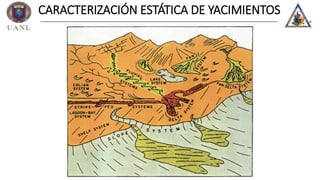

¿Para qué se determina el modelo sedimentológico?

9.- El choque de placas origina una nueva cordillera con rocas de todos
los tipos
1.- Formación de una cordillera por el choque de dos
placas tectónicas
2.- Las altas temperaturas generan magmas
3.- Los magmas se enfrían y solidifican originando las
rocas magmáticas
4.- Las aguas superficiales, las aguas marinas, el hielo,
el viento, etc., erosionan los relieves terrestres
5.- Los productos de la erosión
son transportados hasta el océano, forman las cuencas
sedimentarias
6.- Se depositan capas de sedimentos
7.- En zonas profundas, los sedimentos se
transforman en rocas sedimentarias
8.- La convergencia de placas genera fuertes presiones y
temperaturas que transforman las rocas
magmáticas y sedimentarias en rocas metamórficas
Ciclo de las rocas

MAGMA
ROCAS
IGNEAS
ROCAS
METAMORFICAS
ROCAS
SEDIMENTARIAS
Rocas Ígneas: son originadas por el Magma que, cuando
emerge a la Superficie a través de los Conos Volcánicos,
recibe el nombre de Lava.
Rocas Metamórficas: son aquellas que han sufrido una
Recristalización como resultado de Cambios en su Entorno Físico.
Estas rocas proceden de la Evolución de las Rocas Ígneas y las
Sedimentarias.
Rocas Sedimentarias: son originadas a partir de Mecanismos
Físicos y Químicos a través de los Procesos de Meteorización,
Erosión, Transporte, Precipitación y Litificación de Sedimentos de
Rocas preexistentes.

Tipos de rocas sedimentarias
Clásticas: son formadas de los Sedimentos de Rocas y Minerales que son
depositados principalmente por Acciones Mecánicas por un Agente de
Transporte. (Viento, Agua, Lluvia, etc.)
✓ Ejemplos:
✓ Areniscas
✓ Lutitas
✓ Carbonáticas: son formadas por carbonatos de calcio y magnesio
precipitados por las aguas marinas a través de procesos bioquímicos.
✓ Ejemplos:
✓ Calizas
✓ Dolomitas

Los procesos sedimentarios son aquellos que tienen lugar sobre la superficie de la Tierra, teniendo como
consecuencia última la FORMACIÓN DE SEDIMENTOS depositados en capas y que con los procesos de
diagénesis y litificación, DAN LUGAR A LAS ROCAS SEDIMENTARIAS.
A partir de las rocas sedimentarias, los geólogos reconstruyen muchos detalles de la historia de la Tierra.
Dado que los sedimentos son depositados en muchos puntos diferentes de la superficie, las capas rocosas que
acaban formando CONTIENEN MUCHAS PISTAS SOBRE LOS AMBIENTES DE LA SUPERFICIE EN EL PASADO.
También pueden exhibir características que permiten a los geólogos descifrar
información sobre cómo y desde dónde se transportó el sedimento.
Además, son las rocas sedimentarias las que
CONTIENEN FÓSILES, que son pruebas vitales
en el estudio del pasado geológico.

Conceptos fundamentales asociados a la Sedimentología
SEDIMENTO
DEPÓSITO O MEDIO
SEDIMENTARIO
SEDIMENTACIÓN
Partícula, fragmento de materia sólido, orgánico e inorgánico
procedente de rocas preexistentes, generada por procesos físicos
y/o químicos y que han sido acarreados por cualquier medio, bajo
condiciones normales en la superficie terrestre.
Cuerpo físico producido por la acumulación de sedimentos y es
independiente del lugar donde se encuentre y del medio que lo ha
producido.
Es el cuarto proceso de la dinámica externa (erosión, meteorización,
transporte y sedimentación) y consiste básicamente en la deposición
de los materiales transportados.

FASES DE LA SEDIMENTACIÓN
METEORIZACIÓN
TRANSPORTE
Produce la Desintegración Mecánica y Química de las Rocas Pre – Existentes
ACUMULACIÓN
Mediante un Fluido y/o Gravedad por el cual los Materiales y las Partículas son
trasladados desde su origen al lugar de Depósito
DIAGÉNESIS
Es el Depósito en el Medio Sedimentario (Ambiente)
Posterior a la Acumulación mediante el cual los Sedimentos se tornan compactos
y se endurecen (Litificación), constituyendo las Rocas

DIAGÉNESIS
Del Griego DÍA = a través y GÉNESIS = Formación
Procesos Físicos y Químicos que sufren los Sedimentos desde el momento
de la Sedimentación por medio de los cuales se convierten en roca
DIAGENESIS :
Afecta : Composición
Textura
DIAGÉNESIS : Destructiva
Constructiva
DIAGÉNESIS :
Hasta 75 o C. -------------------------------------- EOGÉNESIS
TEMPRANA PROF < 2KM.
Hasta 200 oC. -------------------------------------- MESOGÉNESIS
SOMERA 2-3KM. DE PROF. TEMP. 70-100 OC
TARDIA >3 KM TEMP. >100 OC
TECTONICO ----- --------------------------------- TELOGÉNESIS

Sedimento
Es el Fragmento o Partícula de Material sólido (Detrítico o No Detrítico) de
Origen Orgánico o Inorgánico, que ha sido formado por Procesos Físicos y
Químicos (Meteorización) de las Rocas Pre-Existentes y que han sido
transportados en Suspensión y Tracción por cualquier Tipo de Fluido (Agua,
Glaciar), por Gravedad o cualquier Agente Natural (Viento).
Componentes
✓ Grano
✓ Matriz
✓ Cemento
Aspectos Texturales
Esfericidad
Redondez
Clasificación
Existen muchas clasificaciones, sin
embargo en general se basan por:
✓ Composición mineralógica
✓ Criterios texturales

Clasificación de Areniscas – Rocas Clásticas o Detríticas
Dada su potencial variabilidad composicional las areniscas deben clasificarse en dos etapas (u órdenes)
consecutivas. En un primer lugar se emplea la clasificación de Zuffa, discriminando granos de naturaleza
carbonática o no, y de origen intracuencal o no. Posteriormente, las areniscas siliciclasticas se clasifican según su
composición básica (cuarzo, feldespato, fragmentos de roca,…) siguiendo los criterios clásicos de McBride (1963) o
Dott (1964) (o cualquier esquema basado en estos).

Clasificación por Granulometría
Rocas sedimentarias detríticas
Textura clástica
Tamaño del grano
Nombre del sedimento Nombre de la roca
Grueso
(>2mm)
Grava
(granos redondeados)
Conglomerado
Grava
(granos angulosos)
Brecha
Medio
(de 1/16 a 2mm)
Arena Arenisca
Fino
(de 1/16 a 1/256mm)
Limo Limolita
Muy fino
(<1/256mm)
Arcilla Lutita

Se refiere a la suma de características de una unidad sedimentaria de escala pequeña (cm – m).
Por tanto es el total de Características Texturales, Composicionales y Estructurales
de un depósito sedimentario que resulta de la acumulación y modificación dentro
de un ambiente sedimentario particular.
La descripción de facies a escala macroscópica se realiza mediante núcleos,
muestras de pared y ripios, incluyendo: el tipo litológico, color, textura,
estructuras sedimentarias, espesores de capas y contenido fosilífero.
A escala microscópica se describen petrográficamente en sección delgada de roca,
incluyendo: textura (tamaño de grano, escogimiento, esfericidad, redondez),
componentes mineralógicos y paleontológicos, contenido de matriz,
efectos diagenéticos, cementos, tipo y porcentaje de porosidad primaria y
secundaria y grado de conectividad de poros.
¿Qué son las Facies Sedimentarias y en dónde se identifican?
Una vez definidas y caracterizadas las facies individuales se debe proceder a
determinar las Asociaciones de Facies, las cuales reflejan los conjuntos de facies
genéticamente similares o relacionadas y su extensión espacial en área o superficie.

Con los elementos arquitectónicos definidos y con base en
la comparación de modelos análogos modernos, se
construye el Modelo de Facies que caracterizará al Sistema
Depositacional al que pertenecen. El Sistema
Depositacional se define como el ambiente sedimentario y
los procesos involucrados en la distribución de los
sedimentos en el área del depósito y finalmente en la
depositación y la preservación de los mismos.
Luego se determina la sucesión vertical de facies individuales y/o de asociaciones de facies. Teniendo entonces la
extensión superficial y vertical de las facies, se puede tener una clara imagen de la geometría, extensión, variación de
espesores y volumen de la facies o asociación de facies, que permite la definición de los elementos arquitectónicos de
los cuerpos de roca presentes en el campo

Unidad Sedimentaria
Es la Asociación de Facies Sedimentarias que coexisten en Equilibrio en un Ambiente específico y
representa una Evolución constante de los Procesos Sedimentarios hasta su Finalización.
Asociación de Facies
Está constituida por varias facies que ocurren en combinación
y típicamente representan un Ambiente Sedimentario.
Sucesión de Facies
Es una asociación de facies con un orden vertical muy
característico, se conoce también como secuencia de facies.
Análisis de facies
Es la interpretación de los estratos en términos del ambiente
de depósito (o sistemas de depósito), comúnmente basado
en una amplia variedad de observaciones.

Un medio sedimentario o ambiente sedimentario
se puede definir como una parte concreta de la
superficie terrestre donde se acumulan
sedimentos y que se diferencia física, química y
biológicamente de las zonas adyacentes (Selley,
1970).
En un medio sedimentario o en parte del mismo
puede producirse erosión, no depósito o
sedimentación, normalmente alternando en
diferentes etapas. Los procesos sedimentarios
son los causantes del transporte y depósito de
los sedimentos. El número de medios
sedimentarios actuales es finito y pueden ser
clasificados (Arche A. 2010)
Ambientes sedimentarios

Facies y Ambientes Sedimentarios

TIPOS DE AMBIENTES SEDIMENTARIOS
AMBIENTE TIPO FACIES PREDOMINANTES
Continental
Aluvial Abanicos Aluviales
Coladas Fangosas
Cauces Entrelazados
Fluvial
Ríos Entrelazados Barras, Canales
Ríos Meandriformes
Canales, Levées, Lóbulos de “crevasse”
Llanuras de Inundación
Marinos
Turbiditas Turbiditas
Abanicos submarinos Rellenos de Canal, Lóbulos

AMBIENTE TIPO
FACIES
PREDOMINANTES

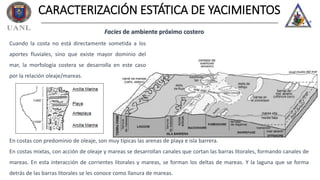

Próximo
Costero
Playa
Canales, Conglomerados, Arcillas con
Arenas, limos
Canal Canales
Isla de Barreras Arenas
Llanuras de Marea
Llanura de Marea, Sedimentos
Mixtos, Llanura de Marea interna y
Externa, Canales
Deltaicos
Frente Deltáico Barras de Desembocadura
Pro Delta Arcillas Marinas
Llanuras Deltáicas Canales Distributarios
Transicional
TIPOS DE AMBIENTES SEDIMENTARIOS

Desierto
Laguna
Cañón submarino
Barrera de arrecife
Estuario
Plataforma
Delta
Lago
Glaciar
Ríos
Planicie abisal
Abanico submarino
Playa
Lllanura mareal
Abanico aluvial
Isla de barrera

AMBIENTES SEDIMENTARIOS VS LÍMITE DE SECUENCIAS

Datos para la interpretación del Modelo Sedimentológico
➢Información Roca
• Muestra de pared
• Muestra de Canal
• Núcleo
LEYENDA
P/S
P/S
P/S
DINO
DINO
DINO
Prodelta ?
Deltáico
Frente
Frente Deltáico/
Interdistributario
Interdistributario
Frente Deltáico/
Max Dino
Prodelta / Frente Deltáico
Prodelta ?
DMB/DC
Canal Distrubutario
Frente Deltáico
L/O
L/O
L/O
DF
Dique
/
Abanico
de
rotura
Canal
Distributario
Canal
Distributario

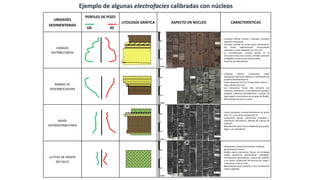

(A Partir de Descripción de Núcleo e
FACIES Y SECUENCIAS
NUCLEO
MARCADOR
6400
6300
6200
6100
6000
5900
5800
5700
FORMACION
MIEMBRO
POZO LL-3045
FACIES Y CARACTERISTICAS
Interpretación de Registro)
DE PERFILES DE MISOA
FS
SB
SB
SB
SB
SB ?
SB ?
SB
FS
FS CANAL DISTRIBUTARIO
SUPERFICIE DE INUNDACION DC
LIMITE DE SECUENCIA
SB BARRA MARINA DELTAICA
DMB
PRESENCIA DE DINOCLASTOS
DINO FRENTE DELTAICO
DF
P/S DIQUE / ABANICO DE ROTURA
L/O
SIN INDICADORES MARINOS
POLEN Y ESPORAS
REGISTRO TIPO
➢Información Sísmica (Análisis de Atributos)
➢Análisis Bioestratigráfico
➢Registros de Pozos
➢Datos de Perforación

Principales Actividades del Análisis Sedimentológico
➢ Describir Núcleo Macroscópicamente:
Consiste en la Descripción de los Aspectos Físicos, Químicos y Bioestratigráficos del Núcleo, mediante la
Visualización de los diferentes Tipos de Litologías y sus Relaciones Verticales.
✓ Textura de las Rocas
✓Superficies Estratigráficas
✓ Estructuras Sedimentarias
✓ Presencia y Tipo de Porosidad
✓ Aspectos Diagenéticos
✓Impregnación de Hidrocarburos
✓ Contenido de Fósiles
✓Identificación y Medición de Fracturas

Textura de las rocas sedimentarias
Éstas pueden presentar TEXTURA CLÁSTICA o TEXTURA CRISTALINA, dependiendo de su génesis concreta.
depósito mecánico de material transportado en forma de partículas sólidas/clastos
depósito por precipitación química/bioquímica de material transportado en forma iónica
Existen rocas sedimentarias que incluyen en su composición una fracción importante de restos de organismos,
tales como bivalvos, gasterópodos, corales, diatomeas, … En estos casos, es TEXTURA BIOCLÁSTICA

Textura Clástica
Constituida por fragmentos (clastos) de minerales y/o rocas englobados por un material aglomerante que
actúa de nexo. Los fragmentos proceden de la meteorización física y/o química de rocas preexistentes,
posteriormente erosionados, transportados y depositados (origen detrítico). El material de nexo puede
ser matriz (material muy fino de origen detrítico y composición fundamentalmente arcillosa)
y/o cemento (material de origen diagenético, originado por precipitación química, y composición frecuentemente
carbonatada o silícea). Presentan esta textura las ROCAS SEDIMENTARIAS DETRÍTICAS.

Textura Cristalina
Constituida por un mosaico de cristales minerales formados por precipitación química a partir de
soluciones acuosas. Presentan esta textura las ROCAS SEDIMENTARIAS QUÍMICAS: CARBONATADAS y
EVAPORÍTICAS.

Textura Bioclástica
Constituida por la acumulación de restos de organismos (conchas de bivalvos, gasterópodos, crinoides,…).

Superficies de Estratificación
Para poder comprender las superficies de estratificación es necesario
saber la definición de “Estrato”, que está definido como un cuerpo,
generalmente tabular, de roca o sedimento, con litología homogénea
o gradacional que se ha depositado durante un intervalo de tiempo
determinado.
Así, las superficies de estratificación pueden considerarse de carácter
neto o difuso. Las netas separan materiales de la misma litología,
mientras que en los contactos difusos hay una franja paralela a la de
estratificación en que tiene lugar el cambio gradual entre dos
términos litológicos o texturales.

Estructuras Sedimentarias
✓ Es la ORIENTACIÓN o DISPOSICIÓN GEOMÉTRICA de los elementos que conforman a la roca.
Se originan en el interior del sedimento y en la interface agua/sedimento o aire/sedimento.
✓ Es consecuencia de los agentes geológicos (agua, viento, aire, etc) y de los procesos físicos, químicos
y biológicos. SON EL REFLEJO DE LOS PROCESOS SEDIMENTARIOS o de la diagénesis.
✓ Se consideran importantes porque con ellas se pueden deducir los procesos, las condiciones de depósito, la
dirección de las corrientes y los estratos que les dieron origen.
✓ Su estructura e interpretación se basa en el principio del ACTUALISMO, es decir los fenómenos que hoy
están actuando han producido los mismos en el pasado.
✓ No todas las estructuras llegan a fosilizar, DEPENDEN DEL EQUILIBRIO ENTRE LA ESTRUCTURA Y EL
AMBIENTE DONDE SE FORMA, ya que puede haber destrucción o modificación de las estructuras.

Clasificación de las Estructuras Sedimentarias
Procesos inorgánicos: son el resultado de la interacción de la gravedad con las características físicas y químicas del sedimento, así como las
condiciones hidrodinámicas.
Procesos orgánicos: son las marcas de actividad orgánica en los sedimentos (Reineck, 1975).

ESTRUCTURAS
SEDIMENTARIAS
(1) ESTRUCTURAS
DE CARÁCTER
INTERNO
(2) ESTRUCTURAS
DE ORIGEN FÍSICO
O SUPERFICIALES
(3) ESTRUCTURAS
DE DEFORMACIÓN

(c)
(d)
(a) Laminación, Capa y Estrato
(1)
ESTRUCTURAS
DE
CARÁCTER
INTERNO (b) Superficies de estratificación
(c) Rizaduras, ondulaciones de
arena, megarizaduras, dunas y
antidunas
(d) Estratificación paralela,
lenticular, estratificación cruzada
(tabular, festoneada y hummocky).
(e) Imbricación, estratificación
lenticular y flaser
.

Cuando los planos de estratificación se encuentran muy
cercanos entre sí (escala de mm), se denomina:
laminación.
“La laminación se observa únicamente en rocas con tamaño de
grano fino a fino”.

laminación/lamination
capa/bedding

Cada estrato se deposita durante un
intervalo de tiempo determinado y se
caracteriza por una cierta litología:
homogénea o gradacional, arreglo
interno y un cierto espesor.
Así como una orientación en el espacio.
Las superficies de estratificación (base o
techo) pueden ser de diferente forma
(recta, irregular, ondulada, tabular,
acuñada, etc).

1. El espesor de la estratificación
Es la distancia entre los planos de estratificación que lo
limitan, medido perpendicularmente a ellos, puede
representar un instante en el tiempo o un cierto lapso
de tiempo (dependiendo del proceso sedimentario).
2. La orientación del estrato:
Rumbo de la estratificación (strike), ángulo horizontal
que forma con el norte geográfico. La línea de
intersección entre la superficie de estratificación y un
plano horizontal imaginario.
En los estratos es importante determinar la geometría de la estratificación, que incluye:
Buzamiento (dip), ángulo vertical que forma el plano de
estratificación con la horizontal, medido a 90° del rumbo
(dirección de máxima pendiente).
La orientación del estrato depende de procesos
posteriores al depósito, litificación y diagénesis.

(a)
(b)
(d)
(a) Techo - Grietas de desecación,
huellas de cristales
(2)
ESTRUCTURAS
DE
ORIGEN
FÍSICO
O
SUPERFICIALES
(b) Huellas de gotas de lluvia,
marcas de hojas
(c) Marcas por corrientes –
Excavación, flute marks
(d) Marcas de corrientes por
objetos – crescent marks
(e) Marcas de corrientes por
movimientos de partículas.

(a)
(c)
(d)
(a) Estructuras de carga
(3)
ESTRUCTURAS
DE
DEFORMACIÓN
(b) Estructuras almohadilladas y
volcanes de arena
(c) Laminación convoluta
(d) Estructuras de deslizamiento
(slumps) e intrusiones de arena
(e) Cantos de arcilla armados

ESTRUCTURAS
SEDIMENTARIAS
(4) ESTRUCTURAS
BIOGÉNICAS
(5) ESTRUCTURAS
DE PRECIPITACIÓN
(6) ESTRUCTURAS
SECUNDARIAS
ORIGINADAS POR
TECTONISMO

(b)
(c) y (d)
(e)
(a) Trazas fósiles (bioturbación,
pistas, galerías)
(4)
ESTRUCTURAS
BIOGÉNICAS
(b) Trazas fósiles (huellas de
pisadas, borings, tracks, trails,
burrows)
(c) Icnofósiles (Cubichnia, Domichnia,
Pupichnia, Fodinichnia, Pascichnia,
Repichnia, Agrichnia, Praedichnia,
Equilibrichnia y Fugichnia)
(d) Icnofacies (Trypanites,
Glossifungites, Teredolites, Skolitos,
Cruzianas, Zoophycus, Nereites,
Scoyenia, Termitichnus y Mermia.
(e) Estromatolitos, cuerpos
arrecifales, marcas de raíces y
paleosuelos

(c)
(d)
(a) Nódulos
(5)
ESTRUCTURAS
DE
PRECIPITACIÓN
(b) Concreciones
(c) Estructuras enrejado de gallina
(chicken wire structure)
(d) Septárias, estilolítos (cono en
cono),
(e) Estructuras enterolíticas y
amalgamaciones

(a)
(c)
(d)
(6)
ESTRUCTURAS
SECUNDARIAS
ORIGINADA
POR
TECTÓNICA
(a) Pliegues
(b) Fallas
(c) Diaclasas
(d) Foliación

➢ La estructura porosa de una roca reservorio clástica es función de diversos rasgos petrográficos que incluyen:
•Granos.- su tamaño, forma, selección, composición química, composición mineral.
•Matriz.- cantidades de cada mineral, como se distribuyen, composición mineral y química.
•Cemento.- naturaleza, composición, cantidad, distribución con respecto a los granos y a la matriz.
➢ La estructura porosas de las rocas reservorio químicas depende de factores como:
•Contenido fósil.
•Fracturación y diaclasamiento.
•Disolución y resedimentación.
•Contenido de dolomita.
•Recristalización.
•Contenido de arcilla.
•Planos de estratificación.
Presencia y tipo de Porosidad

Se evalúa la porosidad de la una roca reservorio según los parámetros:
•Descartable 0%-5%
•Pobre 5%-10%
•Regular 10%-15%
•Bueno 15%-20%
•Muy bueno 20%-25%
•Perfil eléctrico. En una medición en mili voltios, los potenciales altos indican estratos porosos.
•Perfil radiactivo. Emisiones altas de radiación corresponden a los estratos lutíticos, por tanto, de menor porosidad efectiva.
•Microperfiles o perfiles sónicos.
•Examen microscópico de los recortes de perforación.
•Perfiles del tiempo de perforación. El aumento repentino en el avance de la perforación indica a menudo una formación
porosa.
•Pérdida de testigo. La recuperación de un testigo que sale como recortes indica zonas de gran porosidad. «si no se puede
extraer testigo el pozo es bueno».

Aspectos Diagenéticos
El sedimento puede experimentar grandes cambios desde el momento en que fue depositado hasta que
se convierte en una roca sedimentaria y posteriormente es sometido a las temperaturas y las presiones que lo
transforman en una roca metamórfica.
Transformación del sedimento a roca sedimentaria
DIAGÉNESIS
(dia: cambio; génesis = origen)
Es un término colectivo para todos los CAMBIOS FÍSICOS, QUÍMICOS Y BIOLÓGICOS que tienen lugar después de
la deposición de los sedimentos, así como durante y después de la LITIFICACIÓN.
Se refiere a los procesos mediante los cuales los sedimentos se
transforman en rocas sedimentarias sólidas (lithos = piedra; fic = hacer)

El ENTERRAMIENTO PROMUEVE LA
conforme los
enterrados, son
DIAGÉNESIS,
sedimentos
ya que
van siendo
sometidos a temperaturas y presiones cada
vez más elevadas.
Se produce en el interior de los primeros
kilómetros de la corteza terrestre a
temperaturas que en general son
INFERIORES A LOS 200 °C.
Más allá de este umbral, algo arbitrario, se
dice que tiene lugar el metamorfismo.

Bioestratigrafía: Se realiza el análisis e interpretación del contenido de Fósiles
en las rocas, contribuyendo a la Interpretación Ambiental y de Edades, así
como en la Delimitación Vertical de las Secuencias Sedimentarias.
Ciertos Taxones de foraminíferos planctónicos permiten determinar edades, así
como foraminíferos bentónicos pueden indicar paleobatimetría. También está
el análisis de palinomorfos, como el polen que permiten determinar ambientes
y en algunos casos edades.
Los Análisis Petrográficos, por su parte, permiten determinar las Características
Texturales, Composicionales y Genéticas de las Rocas.
➢ Seleccionar Muestras para el Análisis Bioestratigráfico y Petrográfico

➢ Determinar Calidad Física de la Roca
Se determina en base a una serie de Análisis Petrográficos, Microscopio Electrónico de Barrido, y por Análisis
de Difracción de Rayos-X, que permiten la identificación y cuantificación precisa de los minerales presentes
en las rocas; además de los parámetros geoquímicos.
Estos Análisis permiten determinar:
• Mineralogía
• Textura
• Tipo y Tamaño de Poro
• Diagénesis
“los cuales influyen directamente en la Movilidad de los Fluidos”

EJEMPLO DE MINERALES DE ARCILLA
“los cuales influyen directamente en la Movilidad de los Fluidos”
Existen varios grupos de arcillas que causan problemas diferentes en las rocas reservorios.
Caolinita…………………causa migración fina
Esmectita……………….es sensible al agua y afecta en la microporosidad
Ilita………………………..afecta la microporosidad
Clorita……………………es sensible al medio ácido

➢ Definir Unidades Sedimentarias:
Es la asociación de facies sedimentarias que coexisten en
equilibrio. La identificación de estas unidades en un
núcleo, se realiza analizando la evolución vertical de las
secuencias sedimentarias (facies, contactos) que refleja
los eventos sedimentarios responsables a la depositación
de un intervalo en particular.
El concepto involucra establecer las relaciones verticales entre
las facies definidas en el núcleo. Para ello es necesario cotejar
con las secuencias identificadas en el Modelo Estratigráfico.

El concepto de asociación de facies y el de unidad sedimentaria, es fundamental para:
- Definir mecanismos de formación de los depósitos sedimentarios
- Proponer modelos sobre sistemas de depositación y ambientes de acumulación
Las unidades sedimentarias pueden ser identificadas a
través de códigos y su registro se realiza en las
denominadas Hojas Sedimentológicas, que recopilan toda
la información observada en el núcleo.

Los aspectos a registrar en la hoja sedimentológica son:
Nombre y edad de la
Formación y unidad
estratigráfica
Profundidad y cajas de los
núcleos
Registros
Manchas de
bitumen
Tamaño de
grano
Intensidad de la
bioturbación
Fósiles e icnofósiles
Minerales accesorios
Fracturas
Facies
Asociaciones
de facies
Ambiente
Sedimentario

En resumen, para definir una unidad sedimentaria es necesario considerar:
• Evolución vertical de las
secuencias (facies)
• Asociación de fósiles e
icnofósiles
• Tendencias granocrecientes,
granodecrecientes o masivas
HDT
LDT
DF

Ejemplos de
Unidades
Sedimentarias
Litofacies
Arena de grano grueso
con estratificación
cruzada y clastos de
arcilla
Arena de grano medio
con rizaduras de
corriente
Arena de grano fino con
rizaduras de corriente
Arcillas laminadas
Fósiles e Icnofósiles
Horadaciones
Restos orgánicos
Raíces de plantas
Facies sedimentaria
Canal fluvial
Llanura de
inundación
Marisma/pantano
Unidad
sedimentaria
ABANDONO DE
CANAL

Litofacies
Arena de grano grueso
clastos de arcilla
Arena media con laminación
paralela inclinada
Arena de grano fino con
rizaduras de corriente
Arena fina con rizaduras
Restos orgánicos
Raíces de plantas
Facies sedimentaria
Relleno de canal
Llanura de
inundación
Unidad
sedimentaria
BARRA DE
MEANDRO
Arena de grano medio con
estructuras de corte y relleno
Arena media con laminación
horizontal y cruzada
Barra fluvial
Relleno de canal
Barra fluvial
Fósiles e Icnofósiles
Ejemplos de
Unidades
Sedimentarias

➢ Interpretar Ambiente Sedimentario:
La Interpretación del Ambiente Sedimentario se realiza a partir del
• Estudio de los resultados del Análisis de Facies y Unidades Sedimentarias,
• Evolución Vertical (Secuencias Sedimentarias)
• Información Bioestratigráfica disponible
“Todos estos datos son posteriormente comparados con los modelos conceptuales,
lo que permite establecer las analogías y por tanto descifrar el ambiente
sedimentario responsable del origen de la secuencia bajo estudio”

Interpretación de facies a partir de perfiles de pozos
Los registros eléctricos son de gran utilidad aunque
no representan una medición directa de las
características de las rocas, como es el núcleo.
Existe una relación entre el tipo de curva y la facies
depositada, por lo que se considera una buena
herramienta para la identificación de ambientes de
un yacimiento.
Mediante las curvas SP (Potencial Espontáneo) y
GR (Rayos Gamma) se puede tener idea o reflejo
de la granulometría de la roca.
La deflección puede estar a la izq o der. dependiendo de las salinidades del agua de formación y filtrado del lodo

• Curva en forma triangular positiva (campana o finning
up) indica un cuerpo arenoso con variación en el
tamaño de grano, que va de grueso en la base a fino en
el tope de la misma.
• Curva en forma triangular negativa (embudo o
coursening up), resulta de una distribución en el tamaño
de granos contraria a la anterior.
• Curva en forma cilíndrica, representa un cuerpo arenoso
de tamaño de grano uniforme, y una curva múltiple se
produce por intercalaciones irregulares en el tamaño de
granos.
• Una curva lisa o aserrada refleja el efecto de la arcillosidad en el cuerpo arenoso. Así, una curva lisa contiene muy poco o nada de
arcilla y una curva aserrada contiene cantidades significativas de arcilla.

CILÍNDRICO EMBUDO CAMPANA SIMÉTRICA IRREGULAR
Limpio
Sin tendencia
Tope abrupto
Engrosamiento hacia
el tope
Base abrupta
Afinamiento hacia el
tope
Base y tope graduales
Mezcla de areniscas y
lutitas
• Arenas eólicas
• Canal fluvial
• Canal entrelazado
• Plataforma carbonática
• Arrecife
• Cañón submarino
• Abanico de rotura
• Barra de
desembocadura
• Isla de barrera
• Marino somero
• Banco de carbonatos
• Lóbulo de abanico
submarino
• Barra de meandro
• Barra de meandro de
marea
• Canal de abanico
submarino
• Arenas transgresivas
• Barra costa afuera
• Arenas transgresivas
• Apilamiento de barras
o canales
• Llanura de
inundación
• Talud carbonático o
clástico
• Relleno de canal
submarino
0 150 0 150 0 150 0 150 0 150
Patrones típicos de electrofacies en registros de pozo

Facies de ambiente fluvial
Las facies típicas que están presentes en ambientes fluviales son los depósitos de abanicos aluviales, ríos
entrelazados y meandriformes.
Los sedimentos de canal se caracterizan por el desarrollo de una secuencia vertical de arenas en forma
masiva con delgadas intercalaciones de lutita.
El perfil eléctrico SP o GR es abrupto en la base y el tope
Su electro secuencia es cilíndrica
Son de gran extensión y poseen buena comunicación lateral y vertical
La relación arena-lutita es alta
De tendencia grano decreciente
Los intervalos superiores de las diferentes arenas muestran laminaciones delgadas

Ejemplo de canal en
río entrelazado
Ejemplo de abanico aluvial

Facies en ambiente deltáico
En un delta existen tres ambientes principales de acumulación:
✓ Prodelta, donde se deposita la carga en suspensión de un río
(costa afuera)
✓ Frente deltáico, área sub-acuática donde la carga basal de
arena se acumula en primer lugar
✓ Llanura deltáica, área sub-aérea donde ocurre depositación de
granos finos
Las facies típicas están representadas por depósitos de barras de
desembocadura, abanicos de rotura y canales distributarios.

Canales distributarios, Abanico de rotura y Barras de desembocadura

Ejemplo de canal distributario
Así en los canales distributarios tienen las siguientes
características:
El perfil SP o GR presenta contacto abrupto en base
y tope, con electro secuencia de tipo cilíndrico o de
campana. Presenta brusca variación lateral. De
secuencia vertical masiva y/o con intercalaciones de
lutita. La litología es grano decreciente hacia el tope.

Abanico de rotura
Se forman en la planicie deltáica inferior, cerca de la desembocadura
de los canales distributarios y entre ellos. Se originan cuando las
aguas del río rompen sus orillas. Las características principales para
su identificación son:
De espesores delgados y extensión variable
Sin electro secuencia definida en los registros eléctricos
Asociados verticalmente a espesores gruesos de lutita, arenas del
mismo tipo y lignitos
Lateralmente se asocian a cuerpos de arena de canal, de orientación
perpendicular a ellos
La litología de estos muestra un cuerpo delgado de arena intercalado
entre intervalos lutíticos de llanura aluvial Ejemplo de abanico de rotura

Barras de desembocadura
Se forman en el delta por depositación de la carga de sedimentos
arrastrados por los canales distributarios. Sus formas y espesores son
variables, dependen de la acción de olas en el frente deltaico y de la
energía de corriente de los canales distributarios. Se caracterizan por:
Presentan secuencia vertical de contacto abrupto, con granulometría
ascendente y disminución de arcillosidad
Forma de embudo en perfiles SP y GR
Se asocia verticalmente a gruesos espesores de lutitas, relleno de canal
distributario, abanicos de rotura y capa de lignitos
Estos depósitos de barras, están formados por sedimentos de arenas
finas progradantes, y forman una columna típicamente grano creciente. Ejemplo Barra de
Desembocadura deltáica

UNIDADES
SEDIMENTARIAS
PERFILES DE POZO
GR RS
LITOLOGÍA GRÁFICA ASPECTO EN NÚCLEO CARACTERÍSTICAS
CANALES
DISTRIBUTARIOS
• Contacto inferior erosivo o abrupto, contacto
superior transicional
• Sucesión vertical de facies grano decreciente,
las facies sedimentarias comúnmente
asociadas a estos depósitos son S3 y S11
• La estratificación cruzada planar es la
estructura física más común, también presenta
turboglifos y estructuras de derrumbe
• Ausencia de bioturbación
BARRAS DE
DESEMBOCADURA
• Contacto inferior transicional sobre
sedimentos del frente deltaico o sedimentos de
la bahía interdistributaria
• Facies de grano fino H o S2 que pasan hacia el
tope a facies S11 o S3
• Las estructuras físicas más comunes son
rizaduras, laminación y estratificación paralela,
también presenta estratificación cruzada de
bajo ángulo y estructuras de escapes de fluidos
• Bioturbación de rara a común
BAHÍA
INTERDISTRIBUTARIA
• Facies asociadas característicamente de grano
fino, H, L y en menor proporción ST
• Laminación flasser, laminación ondulada y
laminación discontinua, además de marcas de
sinéresis
• Bioturbación entre rara y moderada que puede
llegar a ser abundante
LUTITAS DE FRENTE
DELTAICO
• Sedimentos característicamente arcillosos,
generalmente facies L
• Exhibe pocas estructuras físicas, sin embargo
puede apreciarse laminaciones onduladas,
laminaciones discontinuas, marcas de sinéresis
y en menor proporción estructuras de carga y
estructuras cono en cono
• Bioturbación entre ausente y rara, se observan
restos vegetales
Ejemplo de algunas electrofacies calibradas con núcleos

Facies de ambiente próximo costero
Cuando la costa no está directamente sometida a los
aportes fluviales, sino que existe mayor dominio del
mar, la morfología costera se desarrolla en este caso
por la relación oleaje/mareas.
En costas con predominio de oleaje, son muy típicas las arenas de playa e isla barrera.
En costas mixtas, con acción de oleaje y mareas se desarrollan canales que cortan las barras litorales, formando canales de
mareas. En esta interacción de corrientes litorales y mareas, se forman los deltas de mareas. Y la laguna que se forma
detrás de las barras litorales se les conoce como llanura de mareas.

Desierto
Laguna
Cañón submarino
Barrera de arrecife
Estuario
Plataforma
Delta
Lago
Glaciar
Ríos
Planicie abisal
Abanico submarino
Playa
Lllanura mareal
Abanico aluvial
Isla de barrera

Definir la extensión areal de las unidades
sedimentarias y de las unidades de flujo,
en base a criterios sedimentológicos,
bioestratigráficos, petrofísicos, de
yacimientos y geoquímica.
➢Correlacionar Unidades Sedimentarias :

CORRELACIÓN DE
UNIDADES
SEDIMENTARIAS
SST VD 19.58 182.92
GR_DEF -12.36 158.83
RD_DEF
Planicie
de
Inundación
Barra
de
meandro
Planicie de Inundación
Abanicos
de
Rotura
Planicie
de
Inundación
Abanicos
de
Rotura
Barra de meandro
Planicie
de
Inundación
Abanicos
de
Rotura
Planicie
de
Inundación
Abanicos
de
Rotura
Barra de meandro
Facies_DEF
11 [SSTVD]
SST VD 4.82 184.27
GR_DEF -19.00 256.08
RD_DEF
Planicie
de
Inundación
Barra
de
meandro
Planicie
de
Inundación
Barra
de
meandro
Planicie
de
Inundación
Abanicos de Rotura
Barra
de
meandro
Planicie
de
Inundación
Abanicos
de
Rotura
Planicie
de
Inundación
Facies_DEF
40 [SSTVD]
SST VD 8.53 156.22
GR_DEF -10.61 171.89
RD_DEF
Barra
de
meandro
Barra
de
meandro
Barra
de
meandro
Planicie
de
Inundación
Abanicos
de
Rotura
Barra de meandro
Planicie
de
Inundación
Barra
de
meandro
Planicie
de
Inundación
Barra
de
meandro
Facies_DEF
47 [SSTVD]
SST VD 39.29 157.91
GR_DEF -22.79 312.08
RD_DEF
Barra
de
meandro
Planicie
de
Inundación
Barra
de
meandro
Planicie
de
Inundación
Barra
de
meandro
Planicie
de
Inundación
Barra
de
meandro
Planicie
de
Inundación
Barra
de
meandro
Facies_DEF
02 [SSTVD]
SST VD 30.93 154.75
GR_DEF -6.61 103.07
RS_DEF -0.0253 0.3331
PHIE_ISH_02
Abanicos
de
Rotura
Planicie
de
Inundación
Barra
de
meandro
Planicie
de
Inundación
Barra
de
meandro
Planicie
de
Inundación
Barra
de
meandro
Planicie
de
Inundación
Abanicos
de
Rotura
Facies_DEF
04 [SSTVD]
Pozo con núcleo
Extender las interpretaciones al resto de los pozos mediante correlación
Canal distributario
Barra de desembocadura
Llanura deltaica

Paso 1: Elaborar secciones a partir de la
ubicación de los pozos en el mapa
Paso 2: Interpretar las electrofacies
en cada pozo
Paso 3: Interpretar la extensión de los
cuerpos sedimentarios a partir de
correlaciones
Paso 4: Definir la configuración de los
depósitos y su comunicación en base al
ambiente sedimentario
Pasos para la correlación de electrofacies

ELABORACIÓN DE
MAPAS DE FACIES
• Ambientes
sedimentarios
• Correlación
• Elaboración de
mapas
.
.
9
24
.
.
.
17 39
23
.
13
.
10
.
16
.
35
.
4
Ambiente Fluvial Meandriforme

La geometría externa de los depósitos sedimentarios, bien sean de facies, unidades
sedimentarias o unidades de flujo, así como su orientación y distribución se determina a
partir de los mapas “sedimentológicos”. Estos reflejan los procesos sedimentarios, la
distribución y orientación de los cuerpos sedimentarios que permiten por una parte la
validación de la correlación y por otra la predicción de las áreas de mayor desarrollo de
los cuerpos porosos.
➢Definir Geometría Externa de los Depósitos Sedimentarios:

Consiste en identificar aquellos volúmenes de rocas con propiedades
geológicas (textura, mineralogía, estructuras sedimentarias, contactos, etc.) y
petrofísicas (f, k, pc y sf) internamente consistentes y que afectan al
movimiento de los fluidos.
Las unidades de flujo son, por lo tanto, las vías de circulación de los
hidrocarburos y el camino preferencial que seguirán los fluidos durante los
procesos de recuperación.
➢Identificar Unidades de Flujo:

Comparar y realizar los ajustes
necesarios. Como se hace entre
el modelo sedimentológico y el
resto de los modelos, para
lograr la correspondencia
entre ellos.
➢Cotejar con los Otros Modelos:
C - 21 Upper
C - 22
C - 23 Upper
C - 23 Lower
1458
343
1453
1404
1463
1460
1414
1407
1448A
1459
1462
773
1464
1448
1437
1452
Modelo Sedimentológico
Ubicación de Inyectores

Ejemplos de Aplicación del Análisis Sedimentológico
DD
EE
FF
GG
HH
JJ
KK
LL
MM
NN
OO
PP
1 2 3 4 5 6 7 8 9 10 11 12 13
CC
HH-8 EXT.
LL-4
PUEBLO VIEJO
HH-8
QQ
RR
SS
TT
UU
APBO
APBE
APBN
TOTAL LOC. 9
BB
AA
LOT
LNK
LTFS
LRH LGWS
LKX
LQUS
LYGN
LYX
NGAA
NDD
LPU
NKY
TOV
LFVS
LHSS
NCAA
LUY
MARACAIBO
LAGO DE
Sísmica 3-D
Éxito de la campaña
de perforación 80%
Canales Fluviales Unidad III
Canales Fluviales Unidad II
Canales Fluviales Unidad I
Arcillas de
Llanura de Inundación
Abanicos
de rotura
UNIDADES SEDIMENTARIAS

Modelar canales de flujo principales
Representar las principales características geológicas
que goviernan el movimiento de fluidos
Representar las principales Características que gobiernan el Movimiento de los Fluidos
Modelar los canales principales de flujo permite

CEY_TEMA2_2Marzo_2023.pdf

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a CEY_TEMA2_2Marzo_2023.pdf

Similar a CEY_TEMA2_2Marzo_2023.pdf (20)

Último

Último (20)

CEY_TEMA2_2Marzo_2023.pdf
