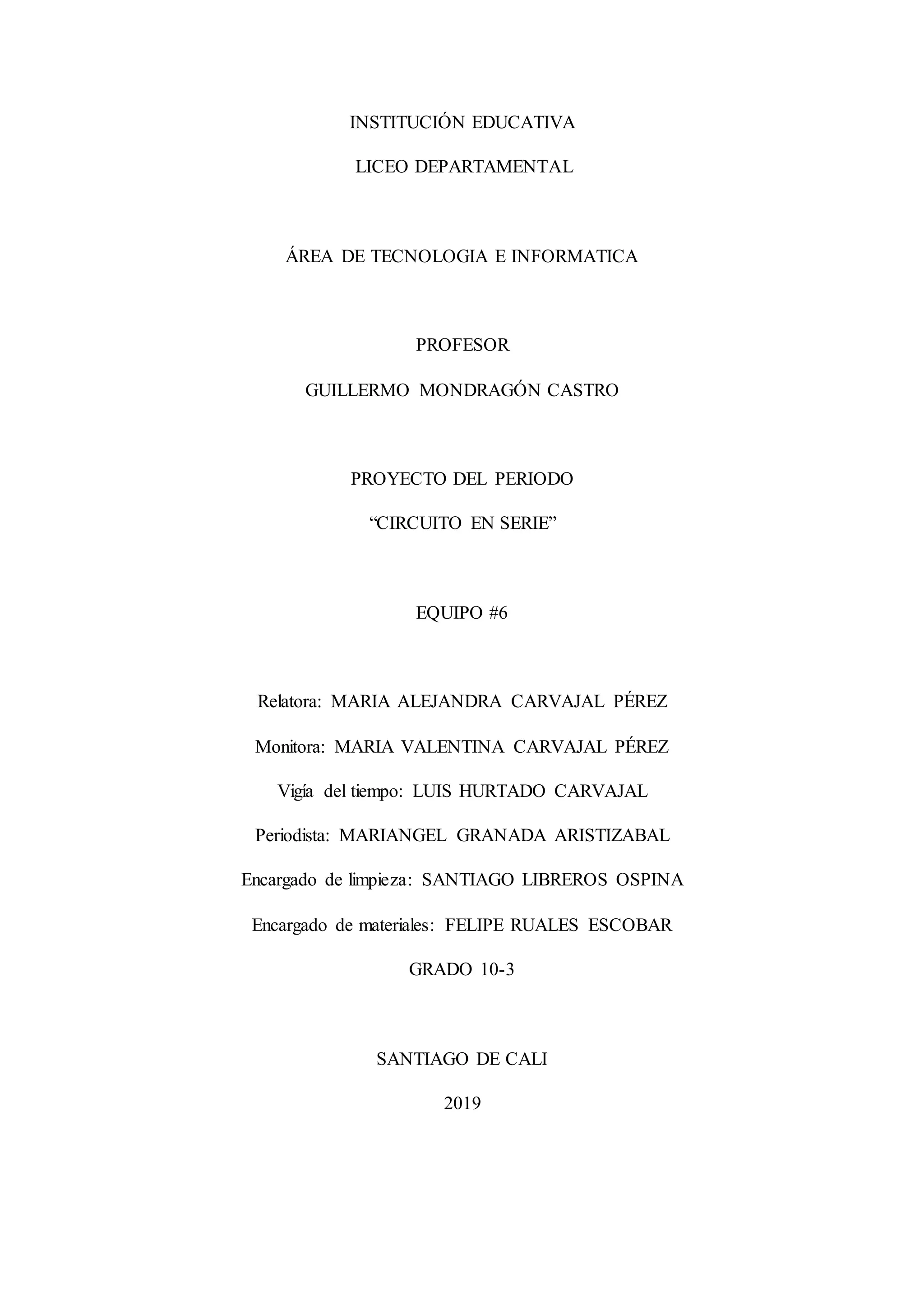

1. INSTITUCIÓN EDUCATIVA
LICEO DEPARTAMENTAL
ÁREA DE TECNOLOGIA E INFORMATICA
PROFESOR
GUILLERMO MONDRAGÓN CASTRO
PROYECTO DEL PERIODO
“CIRCUITO EN SERIE”
EQUIPO #6
Relatora: MARIA ALEJANDRA CARVAJAL PÉREZ
Monitora: MARIA VALENTINA CARVAJAL PÉREZ
Vigía del tiempo: LUIS HURTADO CARVAJAL
Periodista: MARIANGEL GRANADA ARISTIZABAL
Encargado de limpieza: SANTIAGO LIBREROS OSPINA
Encargado de materiales: FELIPE RUALES ESCOBAR
GRADO 10-3
SANTIAGO DE CALI
2019

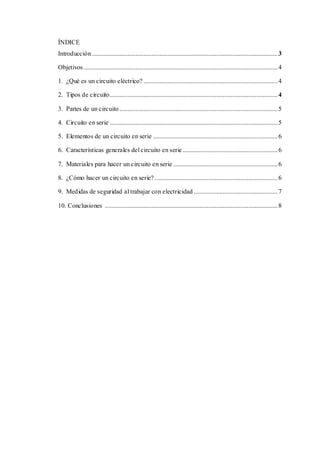

2. ÍNDICE
Introducción...................................................................................................................3
Objetivos ........................................................................................................................4
1. ¿Qué es un circuito eléctrico? ...................................................................................4
2. Tipos de circuito........................................................................................................4
3. Partes de un circuito..................................................................................................5
4. Circuito en serie ........................................................................................................5
5. Elementos de un circuito en serie .............................................................................6
6. Características generales del circuito en serie...........................................................6
7. Materiales para hacer un circuito en serie.................................................................6
8. ¿Cómo hacer un circuito en serie? ............................................................................6
9. Medidas de seguridad al trabajar con electricidad ....................................................7
10. Conclusiones ...........................................................................................................8

3. TIEMPO DE VUELO: 2 HORAS
OBJETIVO GENERAL
El siguiente trabajo está hecho con el fin de dar a conocer qué es un circuito principalmente un
circuito en serie y decir cuál es su funcionamiento, cómo se hace y qué materiales se necesitan
para su elaboración.
CIRCUITO EN SERIE
INTRODUCCIÓN
El siguiente trabajo está hecho con el fin de dar a conocer que un circuito es una red electrónica
(fuentes, interruptores y semiconductores) que contiene al menos una trayectoria cerrada. Un
circuito lineal, que consta de fuentes, componentes lineales (resistencias, condensadores,
inductores) y elementos de distribución lineales (líneas de transmisión o cables), tiene la
propiedad de la superposición lineal. Además, son más fáciles de analizar, usando métodos en
el dominio de la frecuencia, para determinar su respuesta en corriente directa, en corriente
alterna y transitoria.
1. ¿QUÉ ES LA ELECTRICIDAD?
La electricidad es el conjunto de fenómenos
producidos por el movimiento e interacción
entre las cargas eléctricas positivas y
negativas de los cuerpos físicos.
La palabra “electricidad” procede del latín
electrum y a su vez del griego clektron o
ámbar.
La energía producida por las cargas
eléctricas puede manifestarse dentro de
cuatro ámbitos; físico, luminoso, mecánico
y técnico.

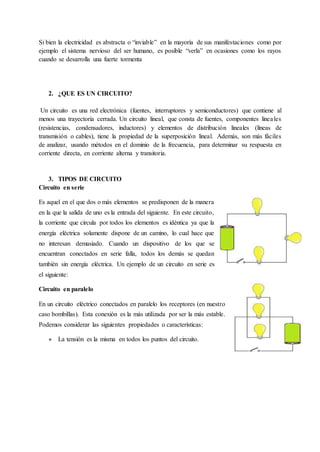

4. Si bien la electricidad es abstracta o “inviable” en la mayoría de sus manifestaciones como por
ejemplo el sistema nervioso del ser humano, es posible “verla” en ocasiones como los rayos
cuando se desarrolla una fuerte tormenta
2. ¿QUE ES UN CIRCUITO?
Un circuito es una red electrónica (fuentes, interruptores y semiconductores) que contiene al
menos una trayectoria cerrada. Un circuito lineal, que consta de fuentes, componentes lineales
(resistencias, condensadores, inductores) y elementos de distribución lineales (líneas de
transmisión o cables), tiene la propiedad de la superposición lineal. Además, son más fáciles
de analizar, usando métodos en el dominio de la frecuencia, para determinar su respuesta en
corriente directa, en corriente alterna y transitoria.
3. TIPOS DE CIRCUITO
Circuito en serie
Es aquel en el que dos o más elementos se predisponen de la manera
en la que la salida de uno es la entrada del siguiente. En este circuito,
la corriente que circula por todos los elementos es idéntica ya que la
energía eléctrica solamente dispone de un camino, lo cual hace que
no interesan demasiado. Cuando un dispositivo de los que se
encuentran conectados en serie falla, todos los demás se quedan
también sin energía eléctrica. Un ejemplo de un circuito en serie es
el siguiente:
Circuito en paralelo
En un circuito eléctrico conectados en paralelo los receptores (en nuestro
caso bombillas). Esta conexión es la más utilizada por ser la más estable.
Podemos considerar las siguientes propiedades o características:
● La tensión es la misma en todos los puntos del circuito.

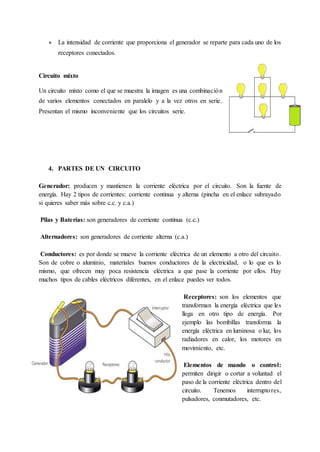

5. ● La intensidad de corriente que proporciona el generador se reparte para cada uno de los
receptores conectados.
Circuito mixto
Un circuito mixto como el que se muestra la imagen es una combinación
de varios elementos conectados en paralelo y a la vez otros en serie.
Presentan el mismo inconveniente que los circuitos serie.
4. PARTES DE UN CIRCUITO
Generador: producen y mantienen la corriente eléctrica por el circuito. Son la fuente de
energía. Hay 2 tipos de corrientes: corriente continua y alterna (pincha en el enlace subrayado
si quieres saber más sobre c.c. y c.a.)
Pilas y Baterías: son generadores de corriente continua (c.c.)
Alternadores: son generadores de corriente alterna (c.a.)
Conductores: es por donde se mueve la corriente eléctrica de un elemento a otro del circuito.
Son de cobre o aluminio, materiales buenos conductores de la electricidad, o lo que es lo
mismo, que ofrecen muy poca resistencia eléctrica a que pase la corriente por ellos. Hay
muchos tipos de cables eléctricos diferentes, en el enlace puedes ver todos.
Receptores: son los elementos que
transforman la energía eléctrica que les
llega en otro tipo de energía. Por
ejemplo las bombillas transforma la
energía eléctrica en luminosa o luz, los
radiadores en calor, los motores en
movimiento, etc.
Elementos de mando o control:
permiten dirigir o cortar a voluntad el
paso de la corriente eléctrica dentro del
circuito. Tenemos interruptores,
pulsadores, conmutadores, etc.

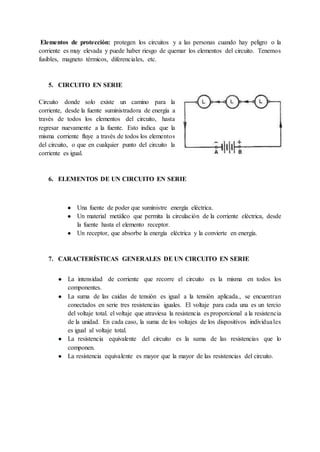

6. Elementos de protección: protegen los circuitos y a las personas cuando hay peligro o la
corriente es muy elevada y puede haber riesgo de quemar los elementos del circuito. Tenemos
fusibles, magneto térmicos, diferenciales, etc.
5. CIRCUITO EN SERIE
Circuito donde solo existe un camino para la
corriente, desde la fuente suministradora de energía a
través de todos los elementos del circuito, hasta
regresar nuevamente a la fuente. Esto indica que la
misma corriente fluye a través de todos los elementos
del circuito, o que en cualquier punto del circuito la
corriente es igual.
6. ELEMENTOS DE UN CIRCUITO EN SERIE
● Una fuente de poder que suministre energía eléctrica.
● Un material metálico que permita la circulación de la corriente eléctrica, desde
la fuente hasta el elemento receptor.
● Un receptor, que absorbe la energía eléctrica y la convierte en energía.
7. CARACTERÍSTICAS GENERALES DE UN CIRCUITO EN SERIE
● La intensidad de corriente que recorre el circuito es la misma en todos los
componentes.
● La suma de las caídas de tensión es igual a la tensión aplicada., se encuentran
conectados en serie tres resistencias iguales. El voltaje para cada una es un tercio
del voltaje total. el voltaje que atraviesa la resistencia es proporcional a la resistencia
de la unidad. En cada caso, la suma de los voltajes de los dispositivos individuales
es igual al voltaje total.
● La resistencia equivalente del circuito es la suma de las resistencias que lo
componen.
● La resistencia equivalente es mayor que la mayor de las resistencias del circuito.

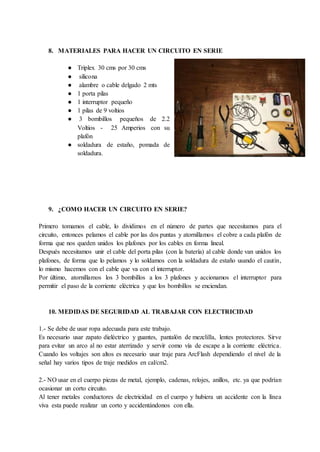

7. 8. MATERIALES PARA HACER UN CIRCUITO EN SERIE
● Triplex 30 cms por 30 cms
● silicona
● alambre o cable delgado 2 mts
● 1 porta pilas
● 1 interruptor pequeño
● 1 pilas de 9 voltios
● 3 bombillos pequeños de 2.2
Voltios - 25 Amperios con su
plafón
● soldadura de estaño, pomada de
soldadura.
9. ¿COMO HACER UN CIRCUITO EN SERIE?
Primero tomamos el cable, lo dividimos en el número de partes que necesitamos para el
circuito, entonces pelamos el cable por las dos puntas y atornillamos el cobre a cada plafón de
forma que nos queden unidos los plafones por los cables en forma lineal.
Después necesitamos unir el cable del porta pilas (con la batería) al cable donde van unidos los
plafones, de forma que lo pelamos y lo soldamos con la soldadura de estaño usando el cautín,
lo mismo hacemos con el cable que va con el interruptor.
Por último, atornillamos los 3 bombillos a los 3 plafones y accionamos el interruptor para
permitir el paso de la corriente eléctrica y que los bombillos se enciendan.
10. MEDIDAS DE SEGURIDAD AL TRABAJAR CON ELECTRICIDAD
1.- Se debe de usar ropa adecuada para este trabajo.
Es necesario usar zapato dieléctrico y guantes, pantalón de mezclilla, lentes protectores. Sirve
para evitar un arco al no estar aterrizado y servir como vía de escape a la corriente eléctrica.
Cuando los voltajes son altos es necesario usar traje para ArcFlash dependiendo el nivel de la
señal hay varios tipos de traje medidos en cal/cm2.
2.- NO usar en el cuerpo piezas de metal, ejemplo, cadenas, relojes, anillos, etc. ya que podrían
ocasionar un corto circuito.
Al tener metales conductores de electricidad en el cuerpo y hubiera un accidente con la línea
viva esta puede realizar un corto y accidentándonos con ella.

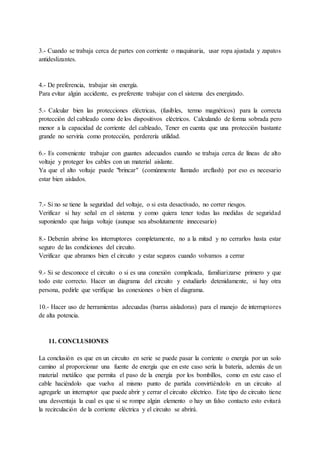

8. 3.- Cuando se trabaja cerca de partes con corriente o maquinaria, usar ropa ajustada y zapatos
antideslizantes.
4.- De preferencia, trabajar sin energía.
Para evitar algún accidente, es preferente trabajar con el sistema des energizado.
5.- Calcular bien las protecciones eléctricas, (fusibles, termo magnéticos) para la correcta
protección del cableado como de los dispositivos eléctricos. Calculando de forma sobrada pero
menor a la capacidad de corriente del cableado, Tener en cuenta que una protección bastante
grande no serviría como protección, perderería utilidad.
6.- Es conveniente trabajar con guantes adecuados cuando se trabaja cerca de líneas de alto
voltaje y proteger los cables con un material aislante.
Ya que el alto voltaje puede "brincar" (comúnmente llamado arcflash) por eso es necesario
estar bien aislados.
7.- Si no se tiene la seguridad del voltaje, o si esta desactivado, no correr riesgos.
Verificar si hay señal en el sistema y como quiera tener todas las medidas de seguridad
suponiendo que haiga voltaje (aunque sea absolutamente innecesario)
8.- Deberán abrirse los interruptores completamente, no a la mitad y no cerrarlos hasta estar
seguro de las condiciones del circuito.
Verificar que abramos bien el circuito y estar seguros cuando volvamos a cerrar
9.- Si se desconoce el circuito o si es una conexión complicada, familiarizarse primero y que
todo este correcto. Hacer un diagrama del circuito y estudiarlo detenidamente, si hay otra
persona, pedirle que verifique las conexiones o bien el diagrama.
10.- Hacer uso de herramientas adecuadas (barras aisladoras) para el manejo de interruptores
de alta potencia.
11. CONCLUSIONES
La conclusión es que en un circuito en serie se puede pasar la corriente o energía por un solo
camino al proporcionar una fuente de energía que en este caso sería la batería, además de un
material metálico que permita el paso de la energía por los bombillos, como en este caso el
cable haciéndolo que vuelva al mismo punto de partida convirtiéndolo en un circuito al
agregarle un interruptor que puede abrir y cerrar el circuito eléctrico. Este tipo de circuito tiene
una desventaja la cual es que si se rompe algún elemento o hay un falso contacto esto evitará
la recirculación de la corriente eléctrica y el circuito se abrirá.

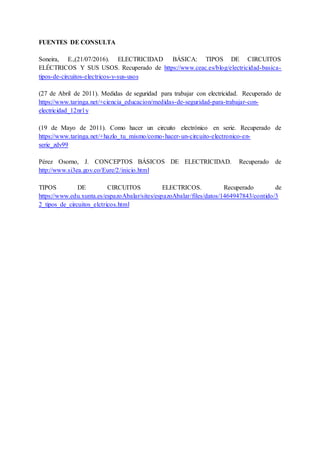

9. FUENTES DE CONSULTA
Soneira, E.,(21/07/2016). ELECTRICIDAD BÁSICA: TIPOS DE CIRCUITOS
ELÉCTRICOS Y SUS USOS. Recuperado de https://www.ceac.es/blog/electricidad-basica-
tipos-de-circuitos-electricos-y-sus-usos
(27 de Abril de 2011). Medidas de seguridad para trabajar con electricidad. Recuperado de
https://www.taringa.net/+ciencia_educacion/medidas-de-seguridad-para-trabajar-con-
electricidad_12nr1y
(19 de Mayo de 2011). Como hacer un circuito electrónico en serie. Recuperado de
https://www.taringa.net/+hazlo_tu_mismo/como-hacer-un-circuito-electronico-en-
serie_zdv99
Pérez Osorno, J. CONCEPTOS BÁSICOS DE ELECTRICIDAD. Recuperado de
http://www.si3ea.gov.co/Eure/2/inicio.html
TIPOS DE CIRCUITOS ELECTRICOS. Recuperado de
https://www.edu.xunta.es/espazoAbalar/sites/espazoAbalar/files/datos/1464947843/contido/3
2_tipos_de_circuitos_elctricos.html
