1. ESCUELA SUPERIOR POLITÉCNICA
DE CHIMBORAZO
FACULTAD DE CIENCIAS
ESCUELA DE CIENCIAS QUÍMICAS
INGENIERÍA EN BIOTECNOLOGÍA
AMBIENTAL
CARTOGRAFÍA
REALIZADO POR:
ANDREA SALGADO
CÓD.: 2208
TEMA:
UBICACIÓN EN UN LUGAR
SEMESTRE: CUARTO “B”
DR. GERARDO LEÓN
PERÍODO:
SEPTIEMBRE 2013 – FEBRERO 2014

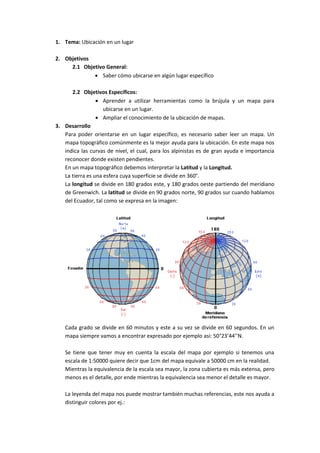

2. 1. Tema: Ubicación en un lugar
2. Objetivos
2.1 Objetivo General:
 Saber cómo ubicarse en algún lugar específico
2.2 Objetivos Específicos:
 Aprender a utilizar herramientas como la brújula y un mapa para
ubicarse en un lugar.
 Ampliar el conocimiento de la ubicación de mapas.
3. Desarrollo
Para poder orientarse en un lugar específico, es necesario saber leer un mapa. Un
mapa topográfico comúnmente es la mejor ayuda para la ubicación. En este mapa nos
indica las curvas de nivel, el cual, para los alpinistas es de gran ayuda e importancia
reconocer donde existen pendientes.
En un mapa topográfico debemos interpretar la Latitud y la Longitud.
La tierra es una esfera cuya superficie se divide en 360°.
La longitud se divide en 180 grados este, y 180 grados oeste partiendo del meridiano
de Greenwich. La latitud se divide en 90 grados norte, 90 grados sur cuando hablamos
del Ecuador, tal como se expresa en la imagen:
Cada grado se divide en 60 minutos y este a su vez se divide en 60 segundos. En un
mapa siempre vamos a encontrar expresado por ejemplo asi: 50°23’44’’N.
Se tiene que tener muy en cuenta la escala del mapa por ejemplo si tenemos una
escala de 1:50000 quiere decir que 1cm del mapa equivale a 50000 cm en la realidad.
Mientras la equivalencia de la escala sea mayor, la zona cubierta es más extensa, pero
menos es el detalle, por ende mientras la equivalencia sea menor el detalle es mayor.
La leyenda del mapa nos puede mostrar también muchas referencias, este nos ayuda a
distinguir colores por ej.:

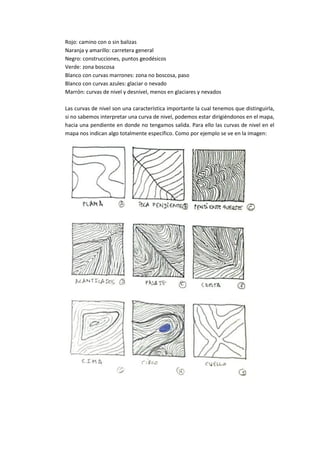

3. Rojo: camino con o sin balizas
Naranja y amarillo: carretera general
Negro: construcciones, puntos geodésicos
Verde: zona boscosa
Blanco con curvas marrones: zona no boscosa, paso
Blanco con curvas azules: glaciar o nevado
Marrón: curvas de nivel y desnivel, menos en glaciares y nevados
Las curvas de nivel son una característica importante la cual tenemos que distinguirla,
si no sabemos interpretar una curva de nivel, podemos estar dirigiéndonos en el mapa,
hacia una pendiente en donde no tengamos salida. Para ello las curvas de nivel en el
mapa nos indican algo totalmente específico. Como por ejemplo se ve en la imagen:

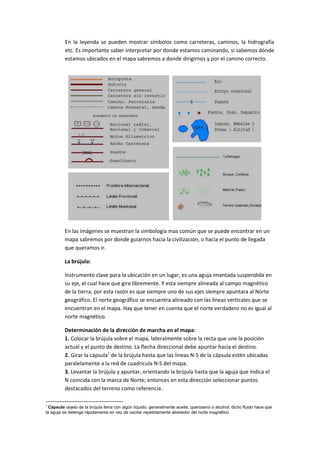

4. En la leyenda se pueden mostrar símbolos como carreteras, caminos, la hidrografía
etc. Es importante saber interpretar por donde estamos caminando, si sabemos dónde
estamos ubicados en el mapa sabremos a donde dirigirnos y por el camino correcto.
En las imágenes se muestran la simbología mas común que se puede encontrar en un
mapa sabremos por donde guiarnos hacia la civilización, o hacia el punto de llegada
que queramos ir.
La brújula:
Instrumento clave para la ubicación en un lugar, es una aguja imantada suspendida en
su eje, el cual hace que gire libremente. Y esta siempre alineada al campo magnético
de la tierra, por esta razón es que siempre uno de sus ejes siempre apuntara al Norte
geográfico. El norte geográfico se encuentra alineado con las líneas verticales que se
encuentran en el mapa. Hay que tener en cuenta que el norte verdadero no es igual al
norte magnético.
Determinación de la dirección de marcha en el mapa:
1. Colocar la brújula sobre el mapa, lateralmente sobre la recta que une la posición
actual y el punto de destino. La flecha direccional debe apuntar hacia el destino.
2. Girar la cápsula1 de la brújula hasta que las líneas N-S de la cápsula estén ubicadas
paralelamente a la red de cuadrícula N-S del mapa.
3. Levantar la brújula y apuntar, orientando la brújula hasta que la aguja que indica el
N coincida con la marca de Norte; entonces en esta dirección seleccionar puntos
destacados del terreno como referencia .
1
Cápsula objeto de la brújula llena con algún líquido, generalmente aceite, queroseno o alcohol; dicho fluido hace que
la aguja se detenga rápidamente en vez de oscilar repetidamente alrededor del norte magnético

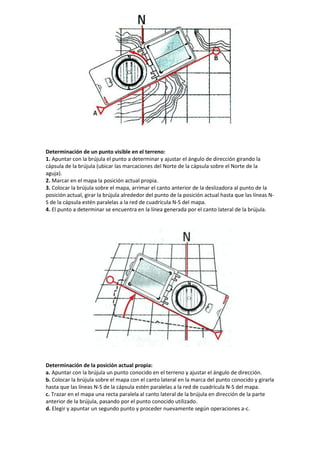

5. Determinación de un punto visible en el terreno:
1. Apuntar con la brújula el punto a determinar y ajustar el ángulo de dirección girando la
cápsula de la brújula (ubicar las marcaciones del Norte de la cápsula sobre el Norte de la
aguja).
2. Marcar en el mapa la posición actual propia.
3. Colocar la brújula sobre el mapa, arrimar el canto anterior de la deslizadora al punto de la
posición actual, girar la brújula alrededor del punto de la posición actual hasta que las líneas NS de la cápsula estén paralelas a la red de cuadrícula N-S del mapa.
4. El punto a determinar se encuentra en la línea generada por el canto lateral de la brújula.
Determinación de la posición actual propia:
a. Apuntar con la brújula un punto conocido en el terreno y ajustar el ángulo de dirección.
b. Colocar la brújula sobre el mapa con el canto lateral en la marca del punto conocido y girarla
hasta que las líneas N-S de la cápsula estén paralelas a la red de cuadrícula N-S del mapa.
c. Trazar en el mapa una recta paralela al canto lateral de la brújula en dirección de la parte
anterior de la brújula, pasando por el punto conocido utilizado.
d. Elegir y apuntar un segundo punto y proceder nuevamente según operaciones a-c.

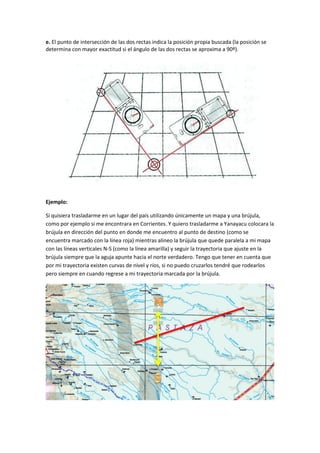

6. e. El punto de intersección de las dos rectas indica la posición propia buscada (la posición se
determina con mayor exactitud si el ángulo de las dos rectas se aproxima a 90º).
Ejemplo:
Si quisiera trasladarme en un lugar del país utilizando únicamente un mapa y una brújula,
como por ejemplo si me encontrara en Corrientes. Y quiero trasladarme a Yanayacu colocara la
brújula en dirección del punto en donde me encuentro al punto de destino (como se
encuentra marcado con la línea roja) mientras alineo la brújula que quede paralela a mi mapa
con las líneas verticales N-S (como la línea amarilla) y seguir la trayectoria que ajuste en la
brújula siempre que la aguja apunte hacia el norte verdadero. Tengo que tener en cuenta que
por mi trayectoria existen curvas de nivel y ríos, si no puedo cruzarlos tendré que rodearlos
pero siempre en cuando regrese a mi trayectoria marcada por la brújula.

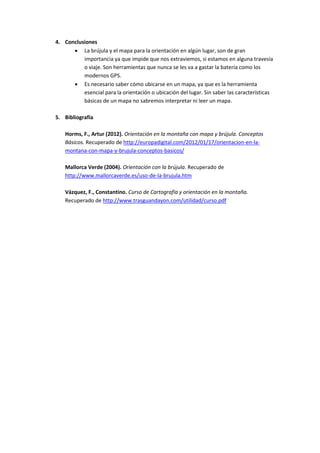

7. 4. Conclusiones
 La brújula y el mapa para la orientación en algún lugar, son de gran
importancia ya que impide que nos extraviemos, si estamos en alguna travesía
o viaje. Son herramientas que nunca se les va a gastar la batería como los
modernos GPS.
 Es necesario saber cómo ubicarse en un mapa, ya que es la herramienta
esencial para la orientación o ubicación del lugar. Sin saber las características
básicas de un mapa no sabremos interpretar ni leer un mapa.
5. Bibliografía
Horms, F., Artur (2012). Orientación en la montaña con mapa y brújula. Conceptos
Básicos. Recuperado de http://europadigital.com/2012/01/17/orientacion-en-lamontana-con-mapa-y-brujula-conceptos-basicos/
Mallorca Verde (2004). Orientación con la brújula. Recuperado de
http://www.mallorcaverde.es/uso-de-la-brujula.htm
Vázquez, F., Constantino. Curso de Cartografía y orientación en la montaña.
Recuperado de http://www.trasguandayon.com/utilidad/curso.pdf
