1. COMPETENCIA II TEMA 2.1
CONCEPTOS BÁSICOS DE
REDES
JUAN ANTONIO GARCIA BARAJAS.
DIEGO ALFONSO MORALES HERNÁNDEZ.
3° “C” TV.
PROFESOR: CRISTÓBAL CRUZ.

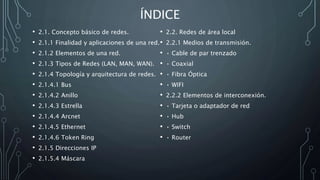

2. ÍNDICE
• 2.1. Concepto básico de redes.
• 2.1.1 Finalidad y aplicaciones de una red.
• 2.1.2 Elementos de una red.
• 2.1.3 Tipos de Redes (LAN, MAN, WAN).
• 2.1.4 Topología y arquitectura de redes.
• 2.1.4.1 Bus
• 2.1.4.2 Anillo
• 2.1.4.3 Estrella
• 2.1.4.4 Arcnet
• 2.1.4.5 Ethernet
• 2.1.4.6 Token Ring
• 2.1.5 Direcciones IP
• 2.1.5.4 Máscara
• 2.2. Redes de área local
• 2.2.1 Medios de transmisión.
• • Cable de par trenzado
• • Coaxial
• • Fibra Óptica
• • WIFI
• 2.2.2 Elementos de interconexión.
• • Tarjeta o adaptador de red
• • Hub
• • Switch
• • Router

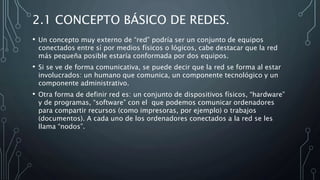

3. 2.1 CONCEPTO BÁSICO DE REDES.
• Un concepto muy externo de “red” podría ser un conjunto de equipos
conectados entre sí por medios físicos o lógicos, cabe destacar que la red
más pequeña posible estaría conformada por dos equipos.
• Si se ve de forma comunicativa, se puede decir que la red se forma al estar
involucrados: un humano que comunica, un componente tecnológico y un
componente administrativo.
• Otra forma de definir red es: un conjunto de dispositivos físicos, “hardware”
y de programas, “software” con el que podemos comunicar ordenadores
para compartir recursos (como impresoras, por ejemplo) o trabajos
(documentos). A cada uno de los ordenadores conectados a la red se les
llama “nodos”.

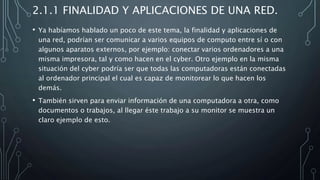

4. 2.1.1 FINALIDAD Y APLICACIONES DE UNA RED.
• Ya habíamos hablado un poco de este tema, la finalidad y aplicaciones de
una red, podrían ser comunicar a varios equipos de computo entre sí o con
algunos aparatos externos, por ejemplo: conectar varios ordenadores a una
misma impresora, tal y como hacen en el cyber. Otro ejemplo en la misma
situación del cyber podría ser que todas las computadoras están conectadas
al ordenador principal el cual es capaz de monitorear lo que hacen los
demás.
• También sirven para enviar información de una computadora a otra, como
documentos o trabajos, al llegar éste trabajo a su monitor se muestra un
claro ejemplo de esto.

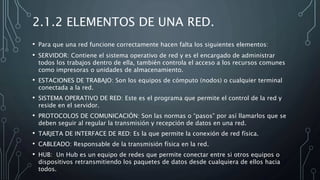

5. 2.1.2 ELEMENTOS DE UNA RED.
• Para que una red funcione correctamente hacen falta los siguientes elementos:
• SERVIDOR: Contiene el sistema operativo de red y es el encargado de administrar
todos los trabajos dentro de ella, también controla el acceso a los recursos comunes
como impresoras o unidades de almacenamiento.
• ESTACIONES DE TRABAJO: Son los equipos de cómputo (nodos) o cualquier terminal
conectada a la red.
• SISTEMA OPERATIVO DE RED: Este es el programa que permite el control de la red y
reside en el servidor.
• PROTOCOLOS DE COMUNICACIÓN: Son las normas o “pasos” por así llamarlos que se
deben seguir al regular la transmisión y recepción de datos en una red.
• TARJETA DE INTERFACE DE RED: Es la que permite la conexión de red física.
• CABLEADO: Responsable de la transmisión física en la red.
• HUB: Un Hub es un equipo de redes que permite conectar entre si otros equipos o
dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos hacia
todos.

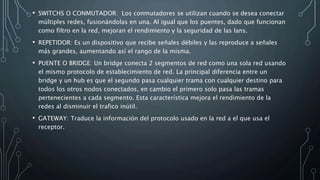

6. • SWITCHS O CONMUTADOR: Los conmutadores se utilizan cuando se desea conectar
múltiples redes, fusionándolas en una. Al igual que los puentes, dado que funcionan
como filtro en la red, mejoran el rendimiento y la seguridad de las lans.
• REPETIDOR: Es un dispositivo que recibe señales débiles y las reproduce a señales
más grandes, aumentando así el rango de la misma.
• PUENTE O BRIDGE: Un bridge conecta 2 segmentos de red como una sola red usando
el mismo protocolo de establecimiento de red. La principal diferencia entre un
bridge y un hub es que el segundo pasa cualquier trama con cualquier destino para
todos los otros nodos conectados, en cambio el primero solo pasa las tramas
pertenecientes a cada segmento. Esta característica mejora el rendimiento de la
redes al disminuir el trafico inútil.
• GATEWAY: Traduce la información del protocolo usado en la red a el que usa el
receptor.

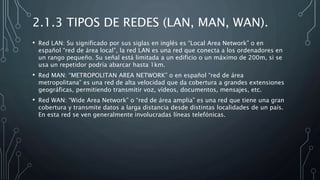

7. 2.1.3 TIPOS DE REDES (LAN, MAN, WAN).
• Red LAN: Su significado por sus siglas en inglés es “Local Area Network” o en
español “red de área local”, la red LAN es una red que conecta a los ordenadores en
un rango pequeño. Su señal está limitada a un edificio o un máximo de 200m, si se
usa un repetidor podría abarcar hasta 1km.
• Red MAN: “METROPOLITAN AREA NETWORK” o en español “red de área
metropolitana” es una red de alta velocidad que da cobertura a grandes extensiones
geográficas, permitiendo transmitir voz, vídeos, documentos, mensajes, etc.
• Red WAN: “Wide Area Network” o “red de área amplia” es una red que tiene una gran
cobertura y transmite datos a larga distancia desde distintas localidades de un país.
En esta red se ven generalmente involucradas líneas telefónicas.

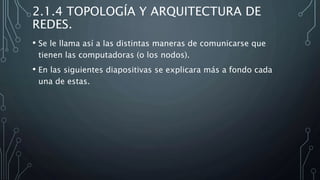

8. 2.1.4 TOPOLOGÍA Y ARQUITECTURA DE
REDES.
• Se le llama así a las distintas maneras de comunicarse que
tienen las computadoras (o los nodos).
• En las siguientes diapositivas se explicara más a fondo cada
una de estas.

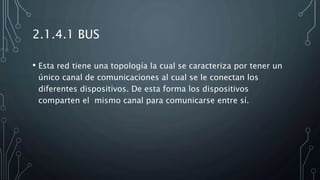

9. 2.1.4.1 BUS
• Esta red tiene una topología la cual se caracteriza por tener un
único canal de comunicaciones al cual se le conectan los
diferentes dispositivos. De esta forma los dispositivos
comparten el mismo canal para comunicarse entre sí.

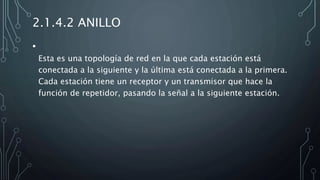

10. 2.1.4.2 ANILLO
•
Esta es una topología de red en la que cada estación está
conectada a la siguiente y la última está conectada a la primera.
Cada estación tiene un receptor y un transmisor que hace la
función de repetidor, pasando la señal a la siguiente estación.

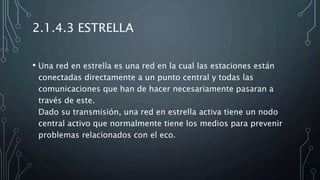

11. 2.1.4.3 ESTRELLA
• Una red en estrella es una red en la cual las estaciones están
conectadas directamente a un punto central y todas las
comunicaciones que han de hacer necesariamente pasaran a
través de este.
Dado su transmisión, una red en estrella activa tiene un nodo
central activo que normalmente tiene los medios para prevenir
problemas relacionados con el eco.

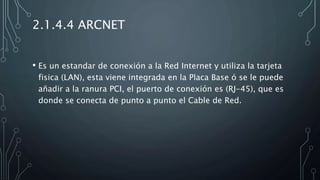

12. 2.1.4.4 ARCNET
• Es un estandar de conexión a la Red Internet y utiliza la tarjeta
fisica (LAN), esta viene integrada en la Placa Base ó se le puede
añadir a la ranura PCI, el puerto de conexión es (RJ-45), que es
donde se conecta de punto a punto el Cable de Red.

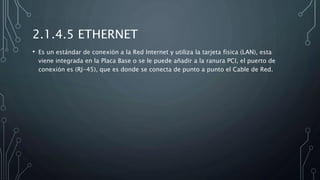

13. 2.1.4.5 ETHERNET
• Es un estándar de conexión a la Red Internet y utiliza la tarjeta fisica (LAN), esta
viene integrada en la Placa Base o se le puede añadir a la ranura PCI, el puerto de
conexión es (RJ-45), que es donde se conecta de punto a punto el Cable de Red.

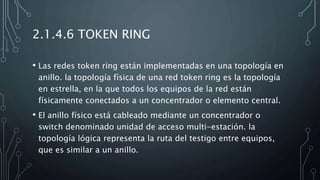

14. 2.1.4.6 TOKEN RING
• Las redes token ring están implementadas en una topología en
anillo. la topología física de una red token ring es la topología
en estrella, en la que todos los equipos de la red están
físicamente conectados a un concentrador o elemento central.
• El anillo físico está cableado mediante un concentrador o
switch denominado unidad de acceso multi-estación. la
topología lógica representa la ruta del testigo entre equipos,
que es similar a un anillo.

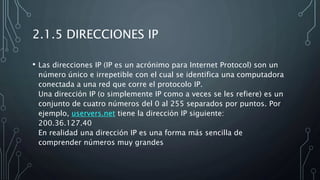

15. 2.1.5 DIRECCIONES IP
• Las direcciones IP (IP es un acrónimo para Internet Protocol) son un
número único e irrepetible con el cual se identifica una computadora
conectada a una red que corre el protocolo IP.
Una dirección IP (o simplemente IP como a veces se les refiere) es un
conjunto de cuatro números del 0 al 255 separados por puntos. Por
ejemplo, uservers.net tiene la dirección IP siguiente:
200.36.127.40
En realidad una dirección IP es una forma más sencilla de
comprender números muy grandes

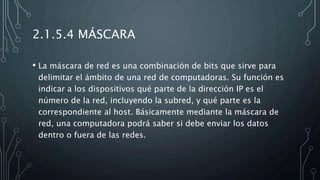

16. 2.1.5.4 MÁSCARA
• La máscara de red es una combinación de bits que sirve para
delimitar el ámbito de una red de computadoras. Su función es
indicar a los dispositivos qué parte de la dirección IP es el
número de la red, incluyendo la subred, y qué parte es la
correspondiente al host. Básicamente mediante la máscara de
red, una computadora podrá saber si debe enviar los datos
dentro o fuera de las redes.

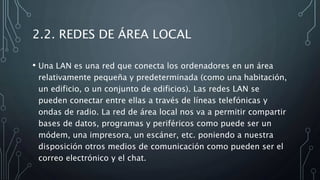

17. 2.2. REDES DE ÁREA LOCAL
• Una LAN es una red que conecta los ordenadores en un área
relativamente pequeña y predeterminada (como una habitación,
un edificio, o un conjunto de edificios). Las redes LAN se
pueden conectar entre ellas a través de líneas telefónicas y
ondas de radio. La red de área local nos va a permitir compartir
bases de datos, programas y periféricos como puede ser un
módem, una impresora, un escáner, etc. poniendo a nuestra
disposición otros medios de comunicación como pueden ser el
correo electrónico y el chat.

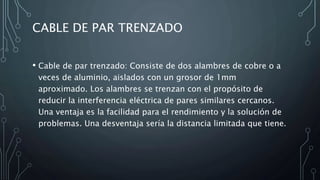

18. CABLE DE PAR TRENZADO
• Cable de par trenzado: Consiste de dos alambres de cobre o a
veces de aluminio, aislados con un grosor de 1mm
aproximado. Los alambres se trenzan con el propósito de
reducir la interferencia eléctrica de pares similares cercanos.
Una ventaja es la facilidad para el rendimiento y la solución de
problemas. Una desventaja sería la distancia limitada que tiene.

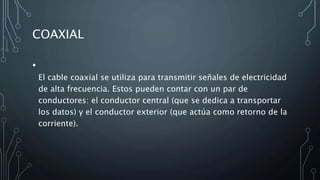

19. COAXIAL
•
El cable coaxial se utiliza para transmitir señales de electricidad
de alta frecuencia. Estos pueden contar con un par de
conductores: el conductor central (que se dedica a transportar
los datos) y el conductor exterior (que actúa como retorno de la
corriente).

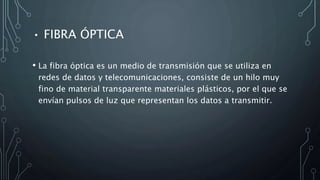

20. • FIBRA ÓPTICA
• La fibra óptica es un medio de transmisión que se utiliza en
redes de datos y telecomunicaciones, consiste de un hilo muy
fino de material transparente materiales plásticos, por el que se
envían pulsos de luz que representan los datos a transmitir.

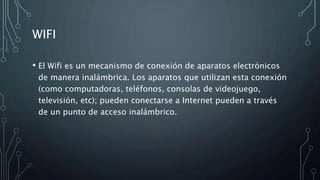

21. WIFI
• El Wifi es un mecanismo de conexión de aparatos electrónicos
de manera inalámbrica. Los aparatos que utilizan esta conexión
(como computadoras, teléfonos, consolas de videojuego,
televisión, etc); pueden conectarse a Internet pueden a través
de un punto de acceso inalámbrico.

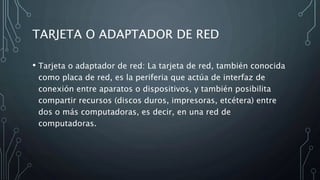

22. TARJETA O ADAPTADOR DE RED
• Tarjeta o adaptador de red: La tarjeta de red, también conocida
como placa de red, es la periferia que actúa de interfaz de
conexión entre aparatos o dispositivos, y también posibilita
compartir recursos (discos duros, impresoras, etcétera) entre
dos o más computadoras, es decir, en una red de
computadoras.

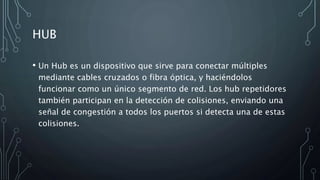

23. HUB
• Un Hub es un dispositivo que sirve para conectar múltiples
mediante cables cruzados o fibra óptica, y haciéndolos
funcionar como un único segmento de red. Los hub repetidores
también participan en la detección de colisiones, enviando una
señal de congestión a todos los puertos si detecta una de estas
colisiones.

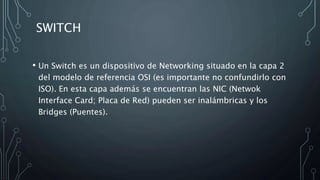

24. SWITCH
• Un Switch es un dispositivo de Networking situado en la capa 2
del modelo de referencia OSI (es importante no confundirlo con
ISO). En esta capa además se encuentran las NIC (Netwok
Interface Card; Placa de Red) pueden ser inalámbricas y los
Bridges (Puentes).

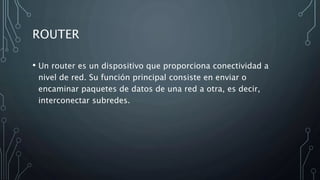

25. ROUTER
• Un router es un dispositivo que proporciona conectividad a
nivel de red. Su función principal consiste en enviar o
encaminar paquetes de datos de una red a otra, es decir,
interconectar subredes.

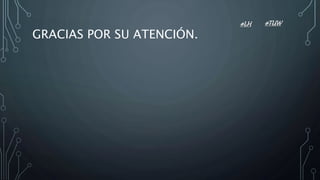

26. GRACIAS POR SU ATENCIÓN.
