1. COMPONENTES ELÉCTRICOS
ELECTRÓNICOS
ROBERT COSME MERCADO

2. FUENTES DE TENSIÓN
U
U (V)
t
24
 t
220 V EFICAZ

311 V PICO
CONTINUA
ALTERNA

3. El origen de la tensión continua puede ser:
a) PILAS O BATERIAS
b) FUENTES DE PODER
BATERIAS
Las pilas o baterias entregan energía eléctrica a partir de energía química.
1.5 v 12 v

4. CONEXIÓN SERIE:
Dos pilas o baterías se conectan en serie cuando se necesita sumar sus
tensiones:
24 v
12 v 12 v
1.5 v 1.5 v
3v

5. CONEXIÓN PARALELO
Dos pilas o baterías se conectan en paralelo cuando se necesitan sumar sus
corriente (o aumenta la potencia eléctrica).
12 v
12 v
12 v

6. SOLENOIDES DISCRETOS:
Actúan de tal manera que la corredera presenta solo dos
posiciones: Cuando no está energizado (posición “NORMAL”) y
cuando se energiza ( spool totalmente afuera)
12 V, 24V, 36V, 190V Continuos
De estos valores el de 24 V Continuos es un valor común muy
usado en hidráulica.

7. SOLENOIDES CONTINUOS O PROPORCIONALES:
Actúan en forma proporcional a la señal de entrada. Por ejemplo si
es alimentada con 100 mA se desplazara una distancia y si se
alimenta con 200 mA se desplazara el doble. Esto quiere decir que a
mayor intensidad de corriente como señal de entrada, mayor
desplazamiento de la corredera. El objetivo de estos solenoides es
de guardar una proporcionalidad lineal entre la señal de entrada y
el desplazamiento.
Comúnmente una tarjeta electrónica alimenta con corriente a estos
solenoides siendo el rango de alimentación de aproximadamente:
0..2500 mA

8. 1.- Fluido a controlar (características de viscosidad y pH)
2.- Rangos de Presión con los que se desea trabajar (MOPD y MinOPD)
3.- Temperatura del fluido (y del medio externo).
4.- Tipo de cañería o conexión (tamaño y estilo).
5.- Características eléctricas de la válvula
(rangos de voltaje con que trabaja; CC o AC)
6.- Opciones específicas para la aplicación:
- Normalmente abierta o cerrada.
- Presión segura de trabajo (SWP)
- Con o sin vástago manual, etc.
SELECCIÓN DE UNA VÁLVULA SOLENOIDE

9. ¿Que es un relé y que función cumplen
en los equipos?

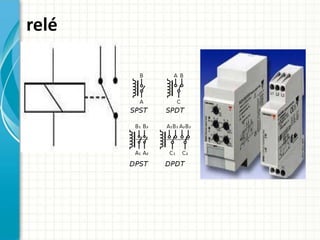

10. relé

11. Un diodo es un componente electrónico de dos
terminales que permite la circulación de la corriente
eléctrica a través de él en un sentido

12. RESISTENCIA
Resistencia fijas
Resistencia de película
Resistencia fija
Resistencia hilo bobinado

13. RESISTENCIA
Resistencias variables

14. RESISTENCIAS DEPENDIENTES DE LA TEMPERATURA:
Influyen sobre ciertas resistencias llamadas termistores.
Se utilizan para medir temperaturas.

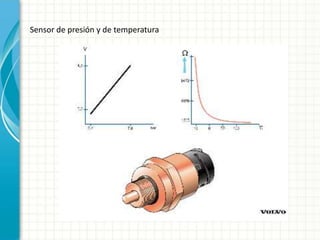

15. Sensor de presión y de temperatura

16. Sensor inductivo
Sensor de velocidad del motor, genera una señal de tensión CA, cada
vez que entra en contacto con un diente del volante del motor.
Este sensor se compone de una bobina y un imán permanente.
