El documento describe la medición y notación de ángulos, rumbo y azimut. Define el rumbo como un ángulo agudo medido desde el norte o sur hacia la derecha u izquierda, con valores entre 0 y 90 grados. El azimut se mide desde el norte en sentido de las manecillas del reloj y puede variar entre 0 y 360 grados. Explica la relación entre rumbo y azimut en los cuatro cuadrantes definidos desde el norte.

1. J. Johns G.

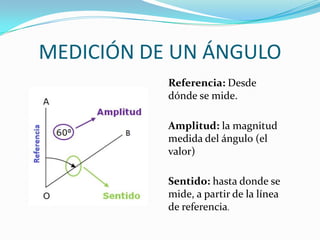

2. MEDICIÓN DE UN ÁNGULO
Referencia: Desde
dónde se mide.
Amplitud: la magnitud
medida del ángulo (el
valor)
Sentido: hasta donde se
mide, a partir de la línea
de referencia.

3. RUMBO
Ángulo agudo medido desde el
Norte o Sur, donde se inicializa la
valoración del ángulo (0 grados),
hacia la derecha (Este) o la izquierda
(Oeste).
Su valor varía de cero a un ángulo
recto, lo cual ubica la orientación
de la línea en un cuadrante
específico determinado desde el
norte en dirección de las manecillas
del reloj.

4. NOTACIÓN DEL RUMBO

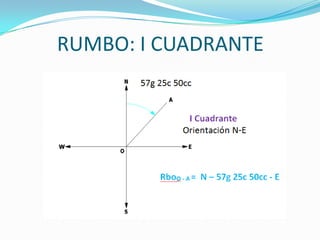

5. RUMBO: I CUADRANTE

6. RUMBO: II CUADRANTE

7. RUMBO: III CUADRANTE

8. RUMBO: IV CUADRANTE

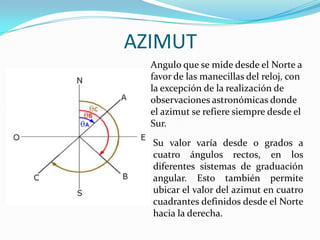

9. AZIMUT
Angulo que se mide desde el Norte a
favor de las manecillas del reloj, con
la excepción de la realización de
observaciones astronómicas donde
el azimut se refiere siempre desde el
Sur.
Su valor varía desde 0 grados a
cuatro ángulos rectos, en los
diferentes sistemas de graduación
angular. Esto también permite
ubicar el valor del azimut en cuatro
cuadrantes definidos desde el Norte
hacia la derecha.

10. NOTACIÓN DEL AZIMUT

11. AZIMUT: I CUADRANTE

12. AZIMUT: II CUADRANTE

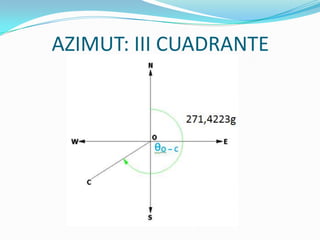

13. AZIMUT: III CUADRANTE

14. AZIMUT: IV CUADRANTE

15. RELACION ENTRE AZIMUT Y RUMBO

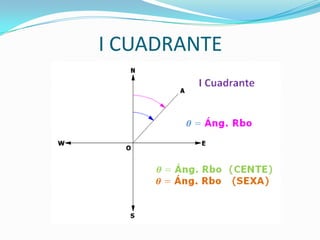

16. I CUADRANTE

17. II CUADRANTE

18. III CUADRANTE

19. IV CUADRANTE
