INSTITUCIÓN EDUCATIVA BRAULIO GONZÁLEZ
ÉNFASIS EN INFORMÁTICA – TEC. MANTENIMIENTO EQUIPOS DE CÓMPUTO
TALLER DE CABLEADO ESTRUCTURADO
Jimmy Felipe Torres – Juan David Morales 11.G
Realizar cada una de las siguientes preguntas en Word.
1. ¿Qué es un sistema de cableado estructurado?
Es el conjunto de elementos pasivos, flexible, genérico e independiente, que sirve para
interconectar equipos activos, de diferentes o igual tecnología permitiendo la integración de
los diferentes sistemas de control, comunicación y manejo de la información, sean estos de
voz, datos, video, así como equipos de conmutación y otros sistemas de administración.
2. ¿Cuál es el objetivo de construir un cableado estructurado?
Permitir la comunicación virtual con cualquier dispositivo en cualquier lugar y momento
3. ¿Quienes hacen los estándares de cableado estructurado?
ANSI: AmericanNationalStandardsInstitute.
EIA: ElectronicsIndustryAssociation.
TIA: TelecommunicationsIndustryAssociation.
ISO: InternationalStandardsOrganization.
IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.
4. Explique los siguientes organismos y normas que rigen para el cableado estructurado:
a. ANSI: American National Standards Institute.
Organización Privada sin fines de lucro fundada en 1918, la cual administra y coordina el
sistema de estandarización voluntaria del sector privado de los Estados Unidos
b. EIA: ElectronicsIndustryAssociation.
Fundada en 1924. Desarrolla normas y publicaciones sobre las principales áreas técnicas:
los componentes electrónicos, electrónica del consumidor, información electrónica, y
telecomunicaciones.
c. TIA: TelecommunicationsIndustryAssociation.

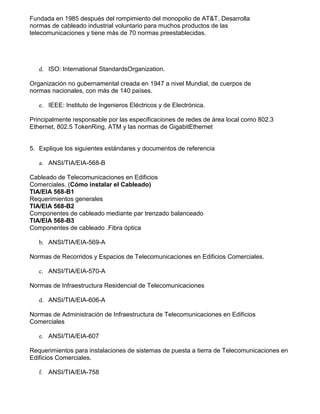

2. Fundada en 1985 después del rompimiento del monopolio de AT&T. Desarrolla
normas de cableado industrial voluntario para muchos productos de las
telecomunicaciones y tiene más de 70 normas preestablecidas.
d. ISO: International StandardsOrganization.
Organización no gubernamental creada en 1947 a nivel Mundial, de cuerpos de
normas nacionales, con más de 140 países.
e. IEEE: Instituto de Ingenieros Eléctricos y de Electrónica.
Principalmente responsable por las especificaciones de redes de área local como 802.3
Ethernet, 802.5 TokenRing, ATM y las normas de GigabitEthernet
5. Explique los siguientes estándares y documentos de referencia
a. ANSI/TIA/EIA-568-B
Cableado de Telecomunicaciones en Edificios
Comerciales. (Cómo instalar el Cableado)
TIA/EIA 568-B1
Requerimientos generales
TIA/EIA 568-B2
Componentes de cableado mediante par trenzado balanceado
TIA/EIA 568-B3
Componentes de cableado .Fibra óptica
b. ANSI/TIA/EIA-569-A
Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales.
c. ANSI/TIA/EIA-570-A
Normas de Infraestructura Residencial de Telecomunicaciones
d. ANSI/TIA/EIA-606-A
Normas de Administración de Infraestructura de Telecomunicaciones en Edificios
Comerciales
e. ANSI/TIA/EIA-607
Requerimientos para instalaciones de sistemas de puesta a tierra de Telecomunicaciones en
Edificios Comerciales.
f. ANSI/TIA/EIA-758

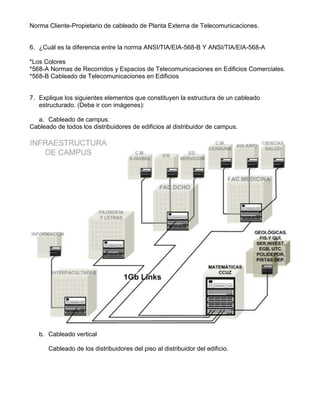

3. Norma Cliente-Propietario de cableado de Planta Externa de Telecomunicaciones.
6. ¿Cuál es la diferencia entre la norma ANSI/TIA/EIA-568-B Y ANSI/TIA/EIA-568-A
*Los Colores
*568-A Normas de Recorridos y Espacios de Telecomunicaciones en Edificios Comerciales.
*568-B Cableado de Telecomunicaciones en Edificios
7. Explique los siguientes elementos que constituyen la estructura de un cableado
estructurado. (Debe ir con imágenes):
a. Cableado de campus:
Cableado de todos los distribuidores de edificios al distribuidor de campus.
b. Cableado vertical
Cableado de los distribuidores del piso al distribuidor del edificio.

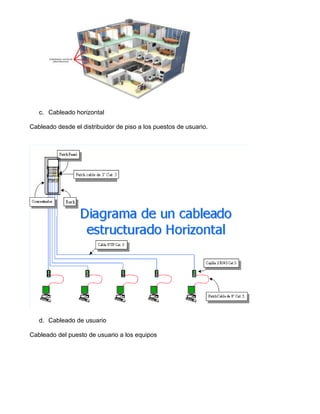

4. c. Cableado horizontal
Cableado desde el distribuidor de piso a los puestos de usuario.
d. Cableado de usuario
Cableado del puesto de usuario a los equipos

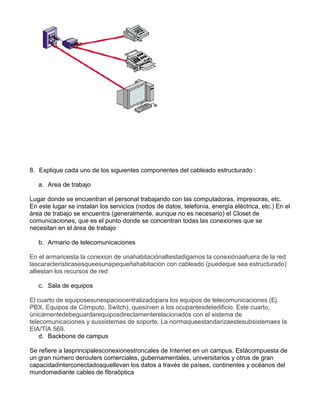

5. 8. Explique cada uno de los siguientes componentes del cableado estructurado :
a. Area de trabajo
Lugar donde se encuentran el personal trabajando con las computadoras, impresoras, etc.
En este lugar se instalan los servicios (nodos de datos, telefonía, energía eléctrica, etc.) En el
área de trabajo se encuentra (generalmente, aunque no es necesario) el Closet de
comunicaciones, que es el punto donde se concentran todas las conexiones que se
necesitan en el área de trabajo
b. Armario de telecomunicaciones
En el armarioesta la conexion de unahabitaciónalliestadigamos la conexiónaafuera de la red
lascaracteristicasesqueesunapequeñahabitación con cableado (puedeque sea estructurado)
alliestan los recursos de red
c. Sala de equipos
El cuarto de equiposesunespaciocentralizadopara los equipos de telecomunicaciones (Ej.
PBX, Equipos de Cómputo, Switch), quesirven a los ocupantesdeledificio. Este cuarto,
únicamentedebeguardarequiposdirectamenterelacionados con el sistema de
telecomunicaciones y sussistemas de soporte. La normaqueestandarizaestesubsistemaes la
EIA/TIA 569.
d. Backbone de campus
Se refiere a lasprincipalesconexionestroncales de Internet en un campus. Estácompuesta de
un gran número derouters comerciales, gubernamentales, universitarios y otros de gran
capacidadinterconectadosquellevan los datos a través de países, continentes y océanos del
mundomediante cables de fibraóptica

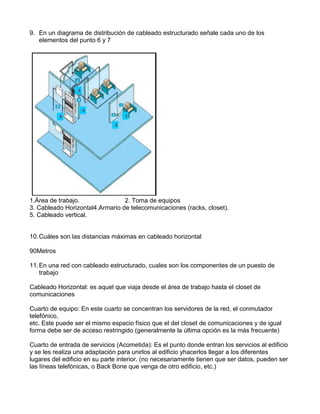

6. 9. En un diagrama de distribución de cableado estructurado señale cada uno de los
elementos del punto 6 y 7
1.Área de trabajo. 2. Toma de equipos
3. Cableado Horizontal4.Armario de telecomunicaciones (racks, closet).
5. Cableado vertical.
10.Cuáles son las distancias máximas en cableado horizontal
90Metros
11.En una red con cableado estructurado, cuales son los componentes de un puesto de
trabajo
Cableado Horizontal: es aquel que viaja desde el área de trabajo hasta el closet de
comunicaciones
Cuarto de equipo: En este cuarto se concentran los servidores de la red, el conmutador
telefónico,
etc. Este puede ser el mismo espacio físico que el del closet de comunicaciones y de igual
forma debe ser de acceso restringido (generalmente la última opción es la más frecuente)
Cuarto de entrada de servicios (Acometida): Es el punto donde entran los servicios al edificio
y se les realiza una adaptación para unirlos al edificio yhacerlos llegar a los diferentes
lugares del edificio en su parte interior. (no necesariamente tienen que ser datos, pueden ser
las líneas telefónicas, o Back Bone que venga de otro edificio, etc.)

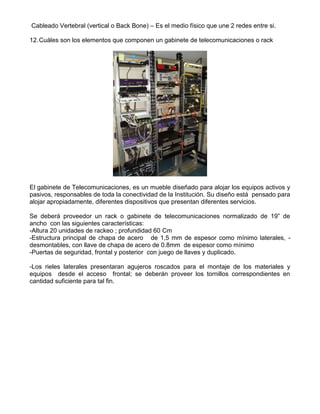

7. Cableado Vertebral (vertical o Back Bone) – Es el medio físico que une 2 redes entre si.
12.Cuáles son los elementos que componen un gabinete de telecomunicaciones o rack
El gabinete de Telecomunicaciones, es un mueble diseñado para alojar los equipos activos y
pasivos, responsables de toda la conectividad de la Institución. Su diseño está pensado para
alojar apropiadamente, diferentes dispositivos que presentan diferentes servicios.
Se deberá proveedor un rack o gabinete de telecomunicaciones normalizado de 19” de
ancho con las siguientes características:
-Altura 20 unidades de rackeo ; profundidad 60 Cm
-Estructura principal de chapa de acero de 1,5 mm de espesor como mínimo laterales, -
desmontables, con llave de chapa de acero de 0.8mm de espesor como mínimo
-Puertas de seguridad, frontal y posterior con juego de llaves y duplicado.
-Los rieles laterales presentaran agujeros roscados para el montaje de los materiales y
equipos desde el acceso frontal; se deberán proveer los tornillos correspondientes en
cantidad suficiente para tal fin.

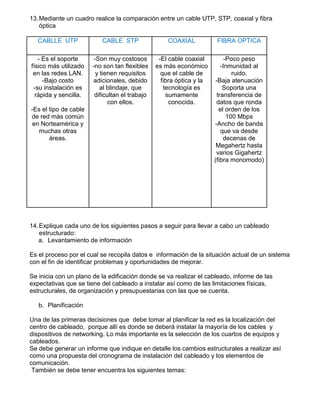

8. 13.Mediante un cuadro realice la comparación entre un cable UTP, STP, coaxial y fibra
óptica
CABLLE UTP CABLE STP COAXIAL FIBRA OPTICA
- Es el soporte
físico más utilizado
en las redes LAN.
-Bajo costo
-su instalación es
rápida y sencilla.
-Es el tipo de cable
de red más común
en Norteamérica y
muchas otras
áreas.
-Son muy costosos
-no son tan flexibles
y tienen requisitos
adicionales, debido
al blindaje, que
dificultan el trabajo
con ellos.
-El cable coaxial
es más económico
que el cable de
fibra óptica y la
tecnología es
sumamente
conocida.
-Poco peso
-Inmunidad al
ruido.
-Baja atenuación
Soporta una
transferencia de
datos que ronda
el orden de los
100 Mbps
-Ancho de banda
que va desde
decenas de
Megahertz hasta
varios Gigahertz
(fibra monomodo)
14.Explique cada uno de los siguientes pasos a seguir para llevar a cabo un cableado
estructurado:
a. Levantamiento de información
Es el proceso por el cual se recopila datos e información de la situación actual de un sistema
con el fin de identificar problemas y oportunidades de mejorar.
Se inicia con un plano de la edificación donde se va realizar el cableado, informe de las
expectativas que se tiene del cableado a instalar así como de las limitaciones físicas,
estructurales, de organización y presupuestarias con las que se cuenta.
b. Planificación
Una de las primeras decisiones que debe tomar al planificar la red es la localización del
centro de cableado, porque allí es donde se deberá instalar la mayoría de los cables y
dispositivos de networking. Lo más importante es la selección de los cuartos de equipos y
cableados.
Se debe generar un informe que indique en detalle los cambios estructurales a realizar así
como una propuesta del cronograma de instalación del cableado y los elementos de
comunicación.
También se debe tener encuentra los siguientes temas:

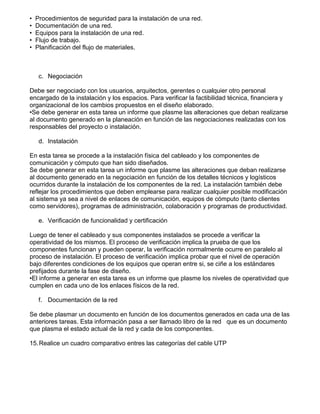

9. • Procedimientos de seguridad para la instalación de una red.
• Documentación de una red.
• Equipos para la instalación de una red.
• Flujo de trabajo.
• Planificación del flujo de materiales.
c. Negociación
Debe ser negociado con los usuarios, arquitectos, gerentes o cualquier otro personal
encargado de la instalación y los espacios. Para verificar la factibilidad técnica, financiera y
organizacional de los cambios propuestos en el diseño elaborado.
•Se debe generar en esta tarea un informe que plasme las alteraciones que deban realizarse
al documento generado en la planeación en función de las negociaciones realizadas con los
responsables del proyecto o instalación.
d. Instalación
En esta tarea se procede a la instalación física del cableado y los componentes de
comunicación y cómputo que han sido diseñados.
Se debe generar en esta tarea un informe que plasme las alteraciones que deban realizarse
al documento generado en la negociación en función de los detalles técnicos y logísticos
ocurridos durante la instalación de los componentes de la red. La instalación también debe
reflejar los procedimientos que deben emplearse para realizar cualquier posible modificación
al sistema ya sea a nivel de enlaces de comunicación, equipos de cómputo (tanto clientes
como servidores), programas de administración, colaboración y programas de productividad.
e. Verificación de funcionalidad y certificación
Luego de tener el cableado y sus componentes instalados se procede a verificar la
operatividad de los mismos. El proceso de verificación implica la prueba de que los
componentes funcionan y pueden operar, la verificación normalmente ocurre en paralelo al
proceso de instalación. El proceso de verificación implica probar que el nivel de operación
bajo diferentes condiciones de los equipos que operan entre si, se ciñe a los estándares
prefijados durante la fase de diseño.
•El informe a generar en esta tarea es un informe que plasme los niveles de operatividad que
cumplen en cada uno de los enlaces físicos de la red.
f. Documentación de la red
Se debe plasmar un documento en función de los documentos generados en cada una de las
anteriores tareas. Esta información pasa a ser llamado libro de la red que es un documento
que plasma el estado actual de la red y cada de los componentes.

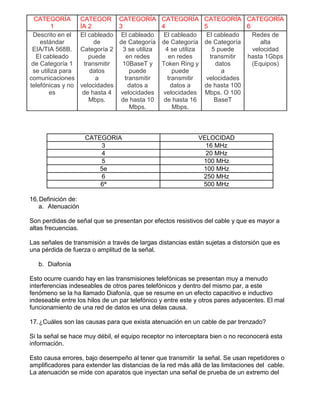

15.Realice un cuadro comparativo entres las categorías del cable UTP

10. CATEGORÍA
1
CATEGOR
ÍA 2
CATEGORÍA
3
CATEGORÍA
4
CATEGORÍA
5
CATEGORÍA
6
Descrito en el
estándar
EIA/TIA 568B.
El cableado
de Categoría 1
se utiliza para
comunicaciones
telefónicas y no
es
El cableado
de
Categoría 2
puede
transmitir
datos
a
velocidades
de hasta 4
Mbps.
El cableado
de Categoría
3 se utiliza
en redes
10BaseT y
puede
transmitir
datos a
velocidades
de hasta 10
Mbps.
El cableado
de Categoría
4 se utiliza
en redes
Token Ring y
puede
transmitir
datos a
velocidades
de hasta 16
Mbps.
El cableado
de Categoría
5 puede
transmitir
datos
a
velocidades
de hasta 100
Mbps. O 100
BaseT
Redes de
alta
velocidad
hasta 1Gbps
(Equipos)
CATEGORIA VELOCIDAD
3 16 MHz
4 20 MHz
5 100 MHz
5e 100 MHz
6 250 MHz
6ª 500 MHz
16.Definición de:
a. Atenuación
Son perdidas de señal que se presentan por efectos resistivos del cable y que es mayor a
altas frecuencias.
Las señales de transmisión a través de largas distancias están sujetas a distorsión que es
una pérdida de fuerza o amplitud de la señal.
b. Diafonía
Esto ocurre cuando hay en las transmisiones telefónicas se presentan muy a menudo
interferencias indeseables de otros pares telefónicos y dentro del mismo par, a este
fenómeno se la ha llamado Diafonía, que se resume en un efecto capacitivo e inductivo
indeseable entre los hilos de un par telefónico y entre este y otros pares adyacentes. El mal
funcionamiento de una red de datos es una delas causa.
17.¿Cuáles son las causas para que exista atenuación en un cable de par trenzado?
Si la señal se hace muy débil, el equipo receptor no interceptara bien o no reconocerá esta
información.
Esto causa errores, bajo desempeño al tener que transmitir la señal. Se usan repetidores o
amplificadores para extender las distancias de la red más allá de las limitaciones del cable.
La atenuación se mide con aparatos que inyectan una señal de prueba de un extremo del

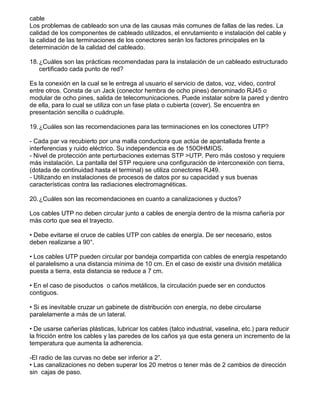

11. cable
Los problemas de cableado son una de las causas más comunes de fallas de las redes. La
calidad de los componentes de cableado utilizados, el enrutamiento e instalación del cable y
la calidad de las terminaciones de los conectores serán los factores principales en la
determinación de la calidad del cableado.
18.¿Cuáles son las prácticas recomendadas para la instalación de un cableado estructurado
certificado cada punto de red?
Es la conexión en la cual se le entrega al usuario el servicio de datos, voz, video, control
entre otros. Consta de un Jack (conector hembra de ocho pines) denominado RJ45 o
modular de ocho pines, salida de telecomunicaciones. Puede instalar sobre la pared y dentro
de ella, para lo cual se utiliza con un fase plata o cubierta (cover). Se encuentra en
presentación sencilla o cuádruple.
19.¿Cuáles son las recomendaciones para las terminaciones en los conectores UTP?
- Cada par va recubierto por una malla conductora que actúa de apantallada frente a
interferencias y ruido eléctrico. Su independencia es de 150OHMIOS.
- Nivel de protección ante perturbaciones externas STP >UTP. Pero más costoso y requiere
más instalación. La pantalla del STP requiere una configuración de interconexión con tierra,
(dotada de continuidad hasta el terminal) se utiliza conectores RJ49.
- Utilizando en instalaciones de procesos de datos por su capacidad y sus buenas
características contra las radiaciones electromagnéticas.
20.¿Cuáles son las recomendaciones en cuanto a canalizaciones y ductos?
Los cables UTP no deben circular junto a cables de energía dentro de la misma cañería por
más corto que sea el trayecto.
• Debe evitarse el cruce de cables UTP con cables de energía. De ser necesario, estos
deben realizarse a 90°.
• Los cables UTP pueden circular por bandeja compartida con cables de energía respetando
el paralelismo a una distancia mínima de 10 cm. En el caso de existir una división metálica
puesta a tierra, esta distancia se reduce a 7 cm.
• En el caso de pisoductos o caños metálicos, la circulación puede ser en conductos
contiguos.
• Si es inevitable cruzar un gabinete de distribución con energía, no debe circularse
paralelamente a más de un lateral.
• De usarse cañerías plásticas, lubricar los cables (talco industrial, vaselina, etc.) para reducir
la fricción entre los cables y las paredes de los caños ya que esta genera un incremento de la
temperatura que aumenta la adherencia.
-El radio de las curvas no debe ser inferior a 2”.
• Las canalizaciones no deben superar los 20 metros o tener más de 2 cambios de dirección
sin cajas de paso.

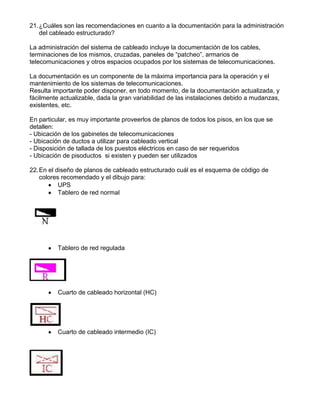

12. 21.¿Cuáles son las recomendaciones en cuanto a la documentación para la administración
del cableado estructurado?
La administración del sistema de cableado incluye la documentación de los cables,
terminaciones de los mismos, cruzadas, paneles de “patcheo”, armarios de
telecomunicaciones y otros espacios ocupados por los sistemas de telecomunicaciones.
La documentación es un componente de la máxima importancia para la operación y el
mantenimiento de los sistemas de telecomunicaciones.
Resulta importante poder disponer, en todo momento, de la documentación actualizada, y
fácilmente actualizable, dada la gran variabilidad de las instalaciones debido a mudanzas,
existentes, etc.
En particular, es muy importante proveerlos de planos de todos los pisos, en los que se
detallen:
- Ubicación de los gabinetes de telecomunicaciones
- Ubicación de ductos a utilizar para cableado vertical
- Disposición de tallada de los puestos eléctricos en caso de ser requeridos
- Ubicación de pisoductos si existen y pueden ser utilizados
22.En el diseño de planos de cableado estructurado cuál es el esquema de código de
colores recomendado y el dibujo para:
UPS
Tablero de red normal
Tablero de red regulada
Cuarto de cableado horizontal (HC)
Cuarto de cableado intermedio (IC)

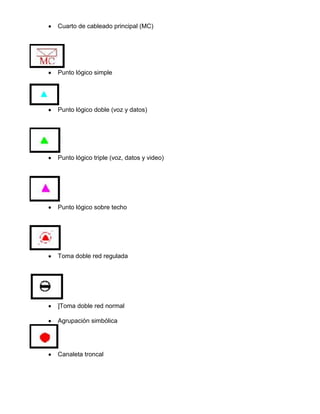

13. Cuarto de cableado principal (MC)
Punto lógico simple
Punto lógico doble (voz y datos)
Punto lógico triple (voz, datos y video)
Punto lógico sobre techo
Toma doble red regulada
]Toma doble red normal
Agrupación simbólica
Canaleta troncal

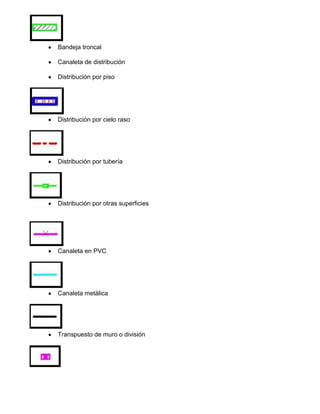

14. Bandeja troncal
Canaleta de distribución
Distribución por piso
Distribución por cielo raso
Distribución por tubería
Distribución por otras superficies
Canaleta en PVC
Canaleta metálica
Transpuesto de muro o división

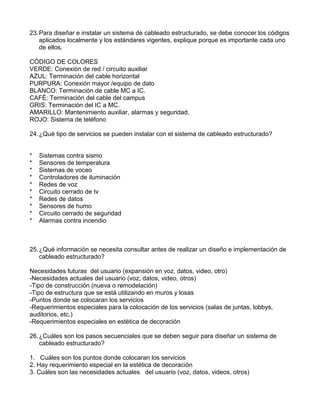

16. 23.Para diseñar e instalar un sistema de cableado estructurado, se debe conocer los códigos
aplicados localmente y los estándares vigentes, explique porque es importante cada uno
de ellos.
CÓDIGO DE COLORES
VERDE: Conexión de red / circuito auxiliar
AZUL: Terminación del cable horizontal
PURPURA: Conexión mayor /equipo de dato
BLANCO: Terminación de cable MC a IC.
CAFÉ: Terminación del cable del campus
GRIS: Terminación del IC a MC.
AMARILLO: Mantenimiento auxiliar, alarmas y seguridad.
ROJO: Sistema de teléfono
24.¿Qué tipo de servicios se pueden instalar con el sistema de cableado estructurado?
* Sistemas contra sismo
* Sensores de temperatura
* Sistemas de voceo
* Controladores de iluminación
* Redes de voz
* Circuito cerrado de tv
* Redes de datos
* Sensores de humo
* Circuito cerrado de seguridad
* Alarmas contra incendio
25.¿Qué información se necesita consultar antes de realizar un diseño e implementación de
cableado estructurado?
Necesidades futuras del usuario (expansión en voz, datos, video, otro)
-Necesidades actuales del usuario (voz, datos, video, otros)
-Tipo de construcción (nueva o remodelación)
-Tipo de estructura que se está utilizando en muros y losas
-Puntos donde se colocaran los servicios
-Requerimientos especiales para la colocación de los servicios (salas de juntas, lobbys,
auditorios, etc.)
-Requerimientos especiales en estética de decoración
26.¿Cuáles son los pasos secuenciales que se deben seguir para diseñar un sistema de
cableado estructurado?
1. Cuáles son los puntos donde colocaran los servicios
2. Hay requerimiento especial en la estética de decoración
3. Cuáles son las necesidades actuales del usuario (voz, datos, videos, otros)

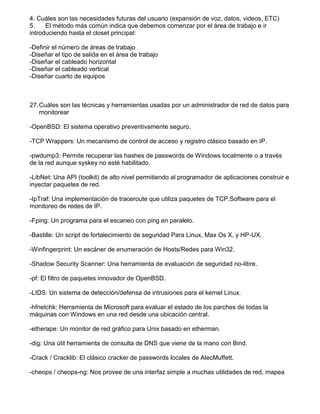

17. 4. Cuáles son las necesidades futuras del usuario (expansión de voz, datos, videos, ETC)
5. El método más común indica que debemos comenzar por el área de trabajo e ir
introduciendo hasta el closet principal:
-Definir el número de áreas de trabajo
-Diseñar el tipo de salida en el área de trabajo
-Diseñar el cableado horizontal
-Diseñar el cableado vertical
-Diseñar cuarto de equipos
27.Cuáles son las técnicas y herramientas usadas por un administrador de red de datos para
monitorear
-OpenBSD: El sistema operativo preventivamente seguro.
-TCP Wrappers: Un mecanismo de control de acceso y registro clásico basado en IP.
-pwdump3: Permite recuperar las hashes de passwords de Windows localmente o a través
de la red aunque syskey no esté habilitado.
-LibNet: Una API (toolkit) de alto nivel permitiendo al programador de aplicaciones construir e
inyectar paquetes de red.
-IpTraf: Una implementación de traceroute que utiliza paquetes de TCP.Software para el
monitoreo de redes de IP.
-Fping: Un programa para el escaneo con ping en paralelo.
-Bastille: Un script de fortalecimiento de seguridad Para Linux, Max Os X, y HP-UX.
-Winfingerprint: Un escáner de enumeración de Hosts/Redes para Win32.
-Shadow Security Scanner: Una herramienta de evaluación de seguridad no-libre.
-pf: El filtro de paquetes innovador de OpenBSD.
-LIDS: Un sistema de detección/defensa de intrusiones para el kernel Linux.
-hfnetchk: Herramienta de Microsoft para evaluar el estado de los parches de todas la
máquinas con Windows en una red desde una ubicación central.
-etherape: Un monitor de red gráfico para Unix basado en etherman.
-dig: Una útil herramienta de consulta de DNS que viene de la mano con Bind.
-Crack / Cracklib: El clásico cracker de passwords locales de AlecMuffett.
-cheops / cheops-ng: Nos provee de una interfaz simple a muchas utilidades de red, mapea

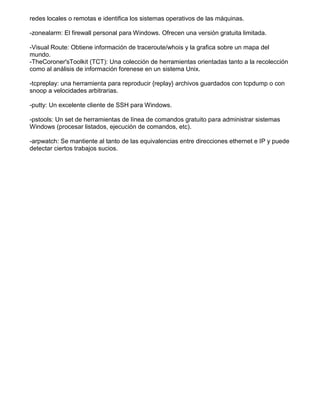

18. redes locales o remotas e identifica los sistemas operativos de las máquinas.
-zonealarm: El firewall personal para Windows. Ofrecen una versión gratuita limitada.
-Visual Route: Obtiene información de traceroute/whois y la grafica sobre un mapa del
mundo.
-TheCoroner'sToolkit (TCT): Una colección de herramientas orientadas tanto a la recolección
como al análisis de información forenese en un sistema Unix.
-tcpreplay: una herramienta para reproducir {replay} archivos guardados con tcpdump o con
snoop a velocidades arbitrarias.
-putty: Un excelente cliente de SSH para Windows.
-pstools: Un set de herramientas de línea de comandos gratuito para administrar sistemas
Windows (procesar listados, ejecución de comandos, etc).
-arpwatch: Se mantiente al tanto de las equivalencias entre direcciones ethernet e IP y puede
detectar ciertos trabajos sucios.
