Este documento describe diferentes tipos de conectores mayores para prótesis parciales removibles superiores e inferiores. Explica sus funciones, indicaciones, características y requisitos. Los conectores mayores maxilares incluyen placas palatinas parciales, bandas palatinas antero-posteriores, placas palatinas completas y bandas palatinas simples. Los conectores mandibulares son barras linguales, dobles barras linguales, placas linguales y barras sublinguales.

1. z
UNIVERSIDAD DE GUADALAJARA
Centro Universitario de Ciencias de la Salud.
DCOI
CONECTORES MAYORES
EN PPR
INTEGRANTES: Martínez García Sara
Monroy González Andrea
Olivares Orozco Luz Adriana
Padilla Reta José Miguel
DOCENTE: Cecilio Vázquez
Hernández

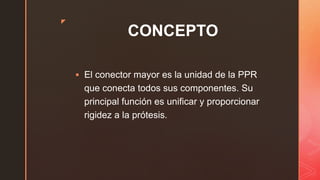

2. z
CONCEPTO
 El conector mayor es la unidad de la PPR
que conecta todos sus componentes. Su
principal función es unificar y proporcionar
rigidez a la prótesis.

3. z Funciones de un conector mayor
Unión:
Distribución de estrés:
Estabilidad en Arco
Cruzado:
Al unificar todos los elementos de la PPR, el conector mayor
puede distribuir funcionalmente la carga a todos los pilares, de
modo que no sea sometido un solo pilar a una carga extrema.
Un conector mayor une todos los componentes de la PPR y hace
que actúe como una sola unidad
Mediante la unión de un lado del arco a los elementos del otro
lado,ofrece estabilidad. Esto puede ayudar a disipar las fuerzas
torsión

4. z
Requerimientos de un Conector Mayor
 Rigidez:
La rigidez es necesaria para
garantizar que la PPR funcione.
Si la prótesis se flexiona, la
distribución de fuerzas y la
estabilidad en arco cruzado pueden
verse comprometidas
 Forma:
Los márgenes del conector mayor
deben ser suaves y tener una
transición discreta entre el borde y el
tejido.
 Evitar el acúmulo de alimentos:
Los conectores menores y ganchos
no deben crear concavidades o
retenciones grandes donde los
alimentos puedan quedar atrapados
 No interferir con los tejidos
blandos:
Los conectores mayores no deben
entrar en retenciones de tejidos
blandos.
Los conectores no deben terminar en
las crestas de los rebordes ni en el
margen gingival libre.

5. z

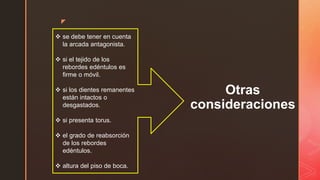

Otras
consideraciones
 se debe tener en cuenta
la arcada antagonista.
 si el tejido de los
rebordes edéntulos es
firme o móvil.
 si los dientes remanentes
están intactos o
desgastados.
 si presenta torus.
 el grado de reabsorción
de los rebordes
edéntulos.
 altura del piso de boca.

6. z

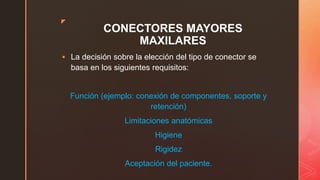

CONECTORES MAYORES
MAXILARES
 La decisión sobre la elección del tipo de conector se
basa en los siguientes requisitos:
Función (ejemplo: conexión de componentes, soporte y
retención)
Limitaciones anatómicas
Higiene
Rigidez
Aceptación del paciente.

7. z z

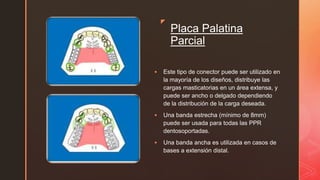

Placa Palatina
Parcial
 Este tipo de conector puede ser utilizado en
la mayoría de los diseños, distribuye las
cargas masticatorias en un área extensa, y
puede ser ancho o delgado dependiendo
de la distribución de la carga deseada.
 Una banda estrecha (mínimo de 8mm)
puede ser usada para todas las PPR
dentosoportadas.
 Una banda ancha es utilizada en casos de
bases a extensión distal.

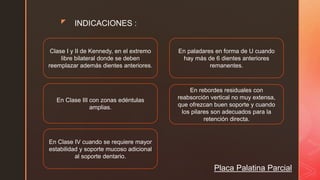

8. z
Placa Palatina Parcial
INDICACIONES :
Clase I y II de Kennedy, en el extremo
libre bilateral donde se deben
reemplazar además dientes anteriores.
En Clase III con zonas edéntulas
amplias.
En rebordes residuales con
reabsorción vertical no muy extensa,
que ofrezcan buen soporte y cuando
los pilares son adecuados para la
retención directa.
En paladares en forma de U cuando
hay más de 6 dientes anteriores
remanentes.
En Clase IV cuando se requiere mayor
estabilidad y soporte mucoso adicional
al soporte dentario.

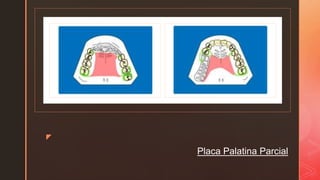

9. z
z
z
Placa Palatina Parcial

10. zz
Banda Palatina
Antero-Posterior
 Este conector puede ser usado en la
mayoría de los diseños de PPR
maxilar y especialmente cuando hay
presencia de torus palatino.
 Las bandas anterior y posterior deben
ser de al menos 8mm de ancho.
 Es dos veces más rígido que la placa
palatina parcial por su forma en
círculo.

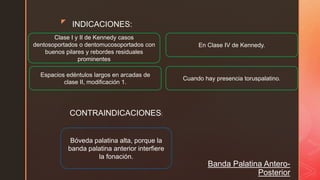

11. z
Banda Palatina Antero-
Posterior
INDICACIONES:
Clase I y II de Kennedy casos
dentosoportados o dentomucosoportados con
buenos pilares y rebordes residuales
prominentes
En Clase IV de Kennedy.
Espacios edéntulos largos en arcadas de
clase II, modificación 1.
Cuando hay presencia toruspalatino.
CONTRAINDICACIONES:
Bóveda palatina alta, porque la
banda palatina anterior interfiere
la fonación.

12. z

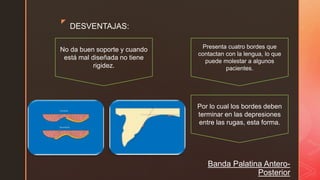

DESVENTAJAS:
Banda Palatina Antero-
Posterior
No da buen soporte y cuando
está mal diseñada no tiene
rigidez.
Por lo cual los bordes deben
terminar en las depresiones
entre las rugas, esta forma.
Presenta cuatro bordes que
contactan con la lengua, lo que
puede molestar a algunos
pacientes.

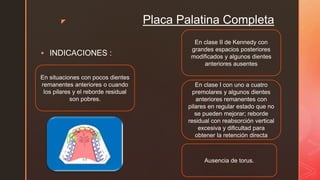

13. z Placa Palatina Completa
 INDICACIONES :
En situaciones con pocos dientes
remanentes anteriores o cuando
los pilares y el reborde residual
son pobres.
Ausencia de torus.
En clase I con uno a cuatro
premolares y algunos dientes
anteriores remanentes con
pilares en regular estado que no
se pueden mejorar; reborde
residual con reabsorción vertical
excesiva y dificultad para
obtener la retención directa
En clase II de Kennedy con
grandes espacios posteriores
modificados y algunos dientes
anteriores ausentes

14. z

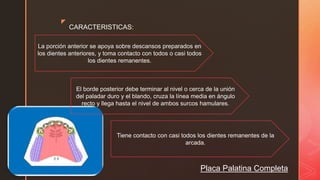

Placa Palatina Completa
CARACTERISTICAS:
La porción anterior se apoya sobre descansos preparados en
los dientes anteriores, y toma contacto con todos o casi todos
los dientes remanentes.
Tiene contacto con casi todos los dientes remanentes de la
arcada.
El borde posterior debe terminar al nivel o cerca de la unión
del paladar duro y el blando, cruza la línea media en ángulo
recto y llega hasta el nivel de ambos surcos hamulares.

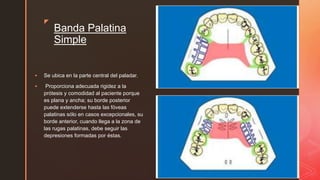

15. zz
Banda Palatina
Simple
 Se ubica en la parte central del paladar.
 Proporciona adecuada rigidez a la
prótesis y comodidad al paciente porque
es plana y ancha; su borde posterior
puede extenderse hasta las fóveas
palatinas sólo en casos excepcionales, su
borde anterior, cuando llega a la zona de
las rugas palatinas, debe seguir las
depresiones formadas por éstas.

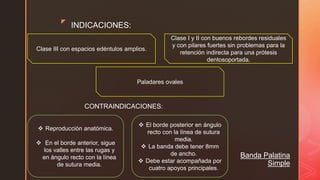

16. z
Banda Palatina
Simple
INDICACIONES:
Clase III con espacios edéntulos amplios.
Paladares ovales
Clase I y II con buenos rebordes residuales
y con pilares fuertes sin problemas para la
retención indirecta para una prótesis
dentosoportada.
CONTRAINDICACIONES:
 Reproducción anatómica.
 En el borde anterior, sigue
los valles entre las rugas y
en ángulo recto con la línea
de sutura media.
 El borde posterior en ángulo
recto con la línea de sutura
media.
 La banda debe tener 8mm
de ancho.
 Debe estar acompañada por
cuatro apoyos principales.

17. zz
Conector en forma de U o Herradura
 Este conector es poco
recomendado ya que es flexible
con el movimiento
vestibulolingual que ocurre en las
extensiones libres.
 Por sus características no es un
conector satisfactorio y por solo
se recomienda cuando hay
presencia de torus palatino
inoperable.
 Si se usa debe ser diseñado tan
corto como sea posible.

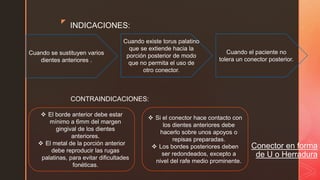

18. z
Conector en forma
de U o Herradura
INDICACIONES:
Cuando se sustituyen varios
dientes anteriores .
Cuando el paciente no
tolera un conector posterior.
Cuando existe torus palatino
que se extiende hacia la
porción posterior de modo
que no permita el uso de
otro conector.
CONTRAINDICACIONES:
 El borde anterior debe estar
mínimo a 6mm del margen
gingival de los dientes
anteriores.
 El metal de la porción anterior
debe reproducir las rugas
palatinas, para evitar dificultades
fonéticas.
 Si el conector hace contacto con
los dientes anteriores debe
hacerlo sobre unos apoyos o
repisas preparadas.
 Los bordes posteriores deben
ser redondeados, excepto a
nivel del rafe medio prominente.

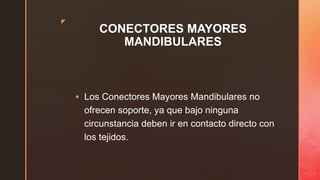

19. z
CONECTORES MAYORES
MANDIBULARES
 Los Conectores Mayores Mandibulares no
ofrecen soporte, ya que bajo ninguna
circunstancia deben ir en contacto directo con
los tejidos.

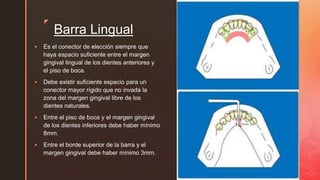

20. zz
Barra Lingual
 Es el conector de elección siempre que
haya espacio suficiente entre el margen
gingival lingual de los dientes anteriores y
el piso de boca.
 Debe existir suficiente espacio para un
conector mayor rígido que no invada la
zona del margen gingival libre de los
dientes naturales.
 Entre el piso de boca y el margen gingival
de los dientes inferiores debe haber mínimo
8mm.
 Entre el borde superior de la barra y el
margen gingival debe haber mínimo 3mm.

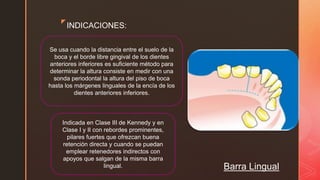

21. z
Barra Lingual
INDICACIONES:
Se usa cuando la distancia entre el suelo de la
boca y el borde libre gingival de los dientes
anteriores inferiores es suficiente método para
determinar la altura consiste en medir con una
sonda periodontal la altura del piso de boca
hasta los márgenes linguales de la encía de los
dientes anteriores inferiores.
Indicada en Clase III de Kennedy y en
Clase I y II con rebordes prominentes,
pilares fuertes que ofrezcan buena
retención directa y cuando se puedan
emplear retenedores indirectos con
apoyos que salgan de la misma barra
lingual.

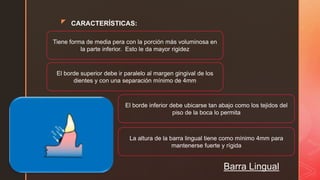

22. z CARACTERÍSTICAS:
Barra Lingual
Tiene forma de media pera con la porción más voluminosa en
la parte inferior. Esto le da mayor rigidez
El borde superior debe ir paralelo al margen gingival de los
dientes y con una separación mínimo de 4mm
El borde inferior debe ubicarse tan abajo como los tejidos del
piso de la boca lo permita
La altura de la barra lingual tiene como mínimo 4mm para
mantenerse fuerte y rígida

23. z

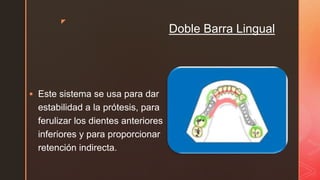

Doble Barra Lingual
 Este sistema se usa para dar
estabilidad a la prótesis, para
ferulizar los dientes anteriores
inferiores y para proporcionar
retención indirecta.

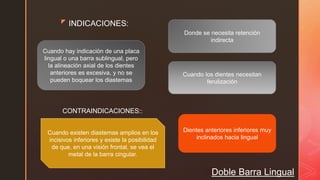

24. z
Doble Barra Lingual
INDICACIONES:
Cuando los dientes necesitan
ferulización
Cuando hay indicación de una placa
lingual o una barra sublingual, pero
la alineación axial de los dientes
anteriores es excesiva, y no se
pueden boquear los diastemas
Donde se necesita retención
indirecta
CONTRAINDICACIONES::
Cuando existen diastemas amplios en los
incisivos inferiores y existe la posibilidad
de que, en una visión frontal, se vea el
metal de la barra cingular.
Dientes anteriores inferiores muy
inclinados hacia lingual

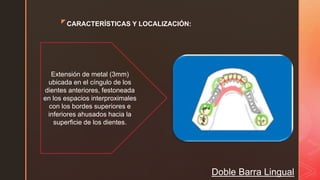

25. zCARACTERÍSTICAS Y LOCALIZACIÓN:
Doble Barra Lingual
Extensión de metal (3mm)
ubicada en el cíngulo de los
dientes anteriores, festoneada
en los espacios interproximales
con los bordes superiores e
inferiores ahusados hacia la
superficie de los dientes.

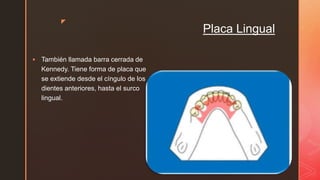

26. z
Placa Lingual
 También llamada barra cerrada de
Kennedy. Tiene forma de placa que
se extiende desde el cíngulo de los
dientes anteriores, hasta el surco
lingual.

27. z
Placa Lingual
INDICACIONES: CARACTERÍSTICAS:
Cuando hay menos de 8mm entre el
margen gingival y el piso de boca.
En Clase l de Kennedy donde los
rebordes residuales están
severamente reabsorbidos.
En los dientes periodontalmente
débiles Para facilitar el futuro
reemplazo de uno o varios incisivos,
añadiendo asas de retención a la
placa existente.
Extensión metálica delgada que
contacta con el cíngulo de los dientes
anteriores y las superficies linguales
de los dientes
Contorno festoneado
El borde superior debe continuar
íntimamente con la superficie lingual
de los dientes por encima del cíngulo
para evitar acúmulo de alimentos.
Se debe considerar colocar apoyos
oclusales en cada extremo de la
placa lingual ya sea en los caninos o
en la fosa mesial de los primeros
premolares

28. z

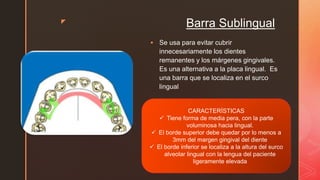

Barra Sublingual
 Se usa para evitar cubrir
innecesariamente los dientes
remanentes y los márgenes gingivales.
Es una alternativa a la placa lingual. Es
una barra que se localiza en el surco
lingual
CARACTERÍSTICAS
 Tiene forma de media pera, con la parte
voluminosa hacia lingual.
 El borde superior debe quedar por lo menos a
3mm del margen gingival del diente
 El borde inferior se localiza a la altura del surco
alveolar lingual con la lengua del paciente
ligeramente elevada

29. z

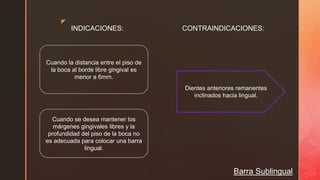

Barra Sublingual
INDICACIONES: CONTRAINDICACIONES:
Cuando la distancia entre el piso de
la boca al borde libre gingival es
menor a 6mm.
Cuando se desea mantener los
márgenes gingivales libres y la
profundidad del piso de la boca no
es adecuada para colocar una barra
lingual.
Dientes anteriores remanentes
inclinados hacia lingual.
