- 1. D I AG R A M A S E L E C T R Ó N I C O S

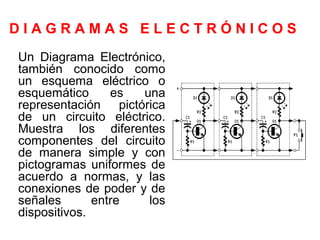

- 2. D I AG R A M A S E L E C T R Ó N I C O S Un Diagrama Electrónico, también conocido como un esquema eléctrico o esquemático es una representación pictórica de un circuito eléctrico. Muestra los diferentes componentes del circuito de manera simple y con pictogramas uniformes de acuerdo a normas, y las conexiones de poder y de señales entre los dispositivos.

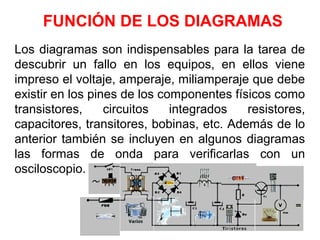

- 3. FUNCIÓN DE LOSDIAGRAMAS Los diagramas son indispensables para la tarea de descubrir un fallo en los equipos, en ellos viene impreso el voltaje, amperaje, miliamperaje que debe existir en los pines de los componentes físicos como transistores, circuitos integrados resistores, capacitores, transitores, bobinas, etc. Además de lo anterior también se incluyen en algunos diagramas las formas de onda para verificarlas con un osciloscopio.

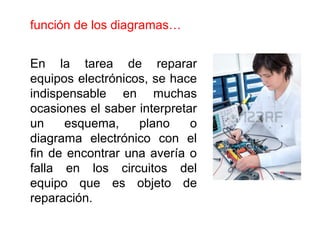

- 4. función de losdiagramas… En la tarea de reparar equipos electrónicos, se hace indispensable en muchas ocasiones el saber interpretar un esquema, plano o diagrama electrónico con el fin de encontrar una avería o falla en los circuitos del equipo que es objeto de reparación.

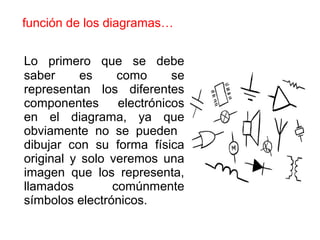

- 5. función de losdiagramas… Lo primero que se debe saber es como se representan los diferentes componentes electrónicos en el diagrama, ya que obviamente no se pueden dibujar con su forma física original y solo veremos una imagen que los representa, llamados comúnmente símbolos electrónicos.

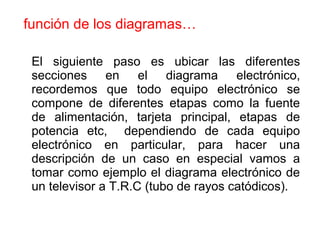

- 6. función de losdiagramas… El siguiente paso es ubicar las diferentes secciones en el diagrama electrónico, recordemos que todo equipo electrónico se compone de diferentes etapas como la fuente de alimentación, tarjeta principal, etapas de potencia etc, dependiendo de cada equipo electrónico en particular, para hacer una descripción de un caso en especial vamos a tomar como ejemplo el diagrama electrónico de un televisor a T.R.C (tubo de rayos catódicos).

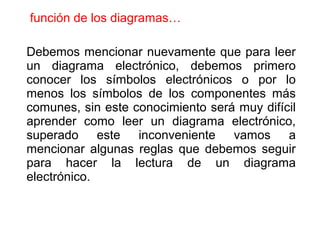

- 7. función de losdiagramas… Debemos mencionar nuevamente que para leer un diagrama electrónico, debemos primero conocer los símbolos electrónicos o por lo menos los símbolos de los componentes más comunes, sin este conocimiento será muy difícil aprender como leer un diagrama electrónico, superado este inconveniente vamos a mencionar algunas reglas que debemos seguir para hacer la lectura de un diagrama electrónico.

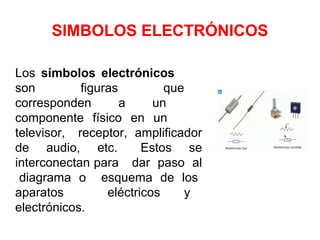

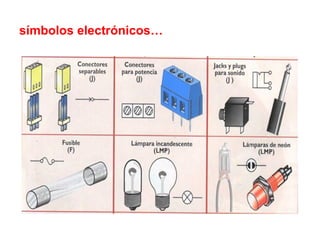

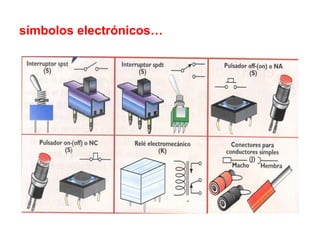

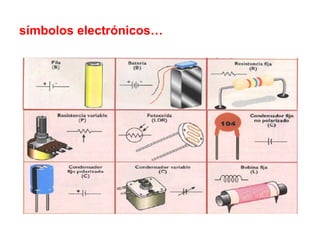

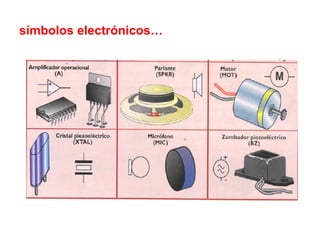

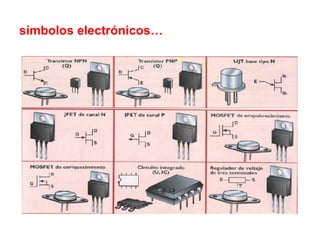

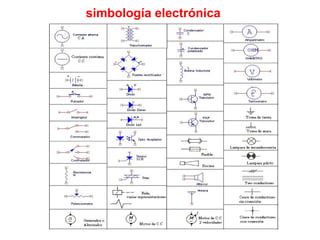

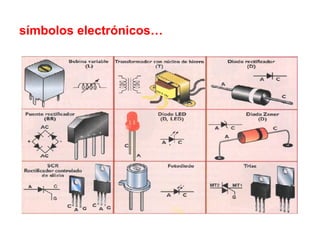

- 8. SIMBOLOS ELECTRÓNICOS Los símboloselectrónicos son figuras que corresponden a un componente físico en un televisor, receptor, amplificador de audio, etc. Estos se interconectan para dar paso al diagrama o esquema de los aparatos eléctricos y electrónicos.
- 9.
- 10.
- 11.
- 12.
- 13.
- 14.
- 15.
- 16.

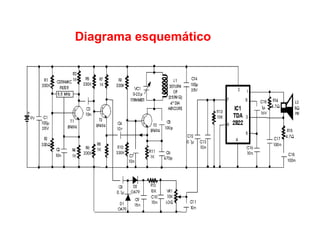

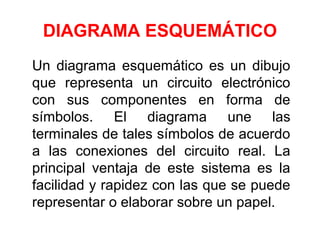

- 17. DIAGRAMA ESQUEMÁTICO Un diagramaesquemático es un dibujo que representa un circuito electrónico con sus componentes en forma de símbolos. El diagrama une las terminales de tales símbolos de acuerdo a las conexiones del circuito real. La principal ventaja de este sistema es la facilidad y rapidez con las que se puede representar o elaborar sobre un papel.
- 18.

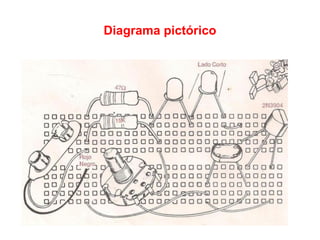

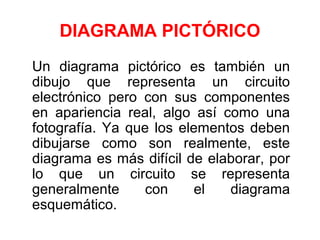

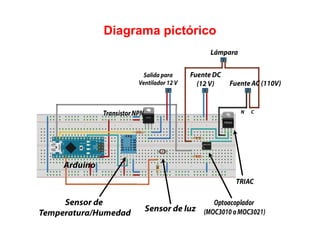

- 19. DIAGRAMA PICTÓRICO Un diagramapictórico es también un dibujo que representa un circuito electrónico pero con sus componentes en apariencia real, algo así como una fotografía. Ya que los elementos deben dibujarse como son realmente, este diagrama es más difícil de elaborar, por lo que un circuito se representa generalmente con el diagrama esquemático.
- 20.
- 21.

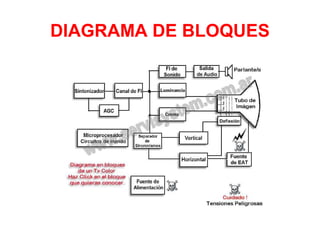

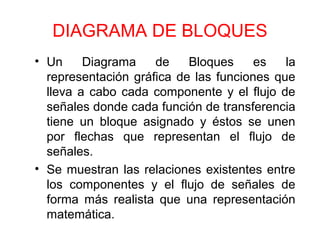

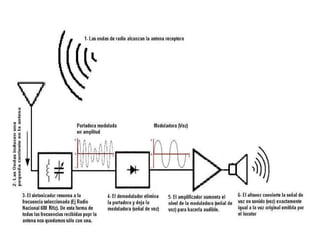

- 22. DIAGRAMA DE BLOQUES •Un Diagrama de Bloques es la representación gráfica de las funciones que lleva a cabo cada componente y el flujo de señales donde cada función de transferencia tiene un bloque asignado y éstos se unen por flechas que representan el flujo de señales. • Se muestran las relaciones existentes entre los componentes y el flujo de señales de forma más realista que una representación matemática.
- 23.

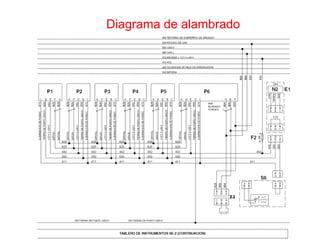

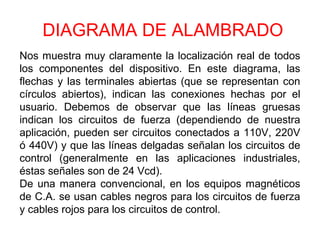

- 25. DIAGRAMA DE ALAMBRADO Nosmuestra muy claramente la localización real de todos los componentes del dispositivo. En este diagrama, las flechas y las terminales abiertas (que se representan con círculos abiertos), indican las conexiones hechas por el usuario. Debemos de observar que las líneas gruesas indican los circuitos de fuerza (dependiendo de nuestra aplicación, pueden ser circuitos conectados a 110V, 220V ó 440V) y que las líneas delgadas señalan los circuitos de control (generalmente en las aplicaciones industriales, éstas señales son de 24 Vcd). De una manera convencional, en los equipos magnéticos de C.A. se usan cables negros para los circuitos de fuerza y cables rojos para los circuitos de control.
- 26.
