El documento describe el diagrama de flujo de bloques, el cual se usa para mostrar las operaciones de un proceso productivo mediante bloques o cajas unidas por flechas que indican los materiales que entran y salen de cada operación. El diagrama muestra los cambios de los materiales hasta obtener el producto final, pero no incluye información sobre máquinas, herramientas, personas o energía. Se incluye un ejemplo de diagrama para la fabricación de una silla.

1. DIAGRAMA DE FLUJO DE BLOQUES Se usa para mostrar las operaciones en bloques o cajas Las demás actividades son opcionales Se emplea flechas para indicar los materiales que entran y que salen de las operaciones

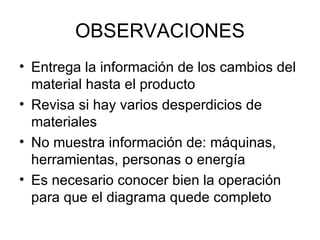

2. OBSERVACIONES Entrega la información de los cambios del material hasta el producto Revisa si hay varios desperdicios de materiales No muestra información de: máquinas, herramientas, personas o energía Es necesario conocer bien la operación para que el diagrama quede completo

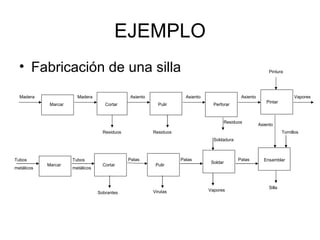

3. EJEMPLO Fabricación de una silla Madera Madera Marcar Cortar Pulir Asiento Asiento Asiento Perforar Tubos metálicos Pintar Marcar Tubos metálicos Cortar Pulir Soldar Ensamblar Pintura Vapores Residuos Residuos Residuos Tornillos Sobrantes Virutas Soldadura Vapores Silla Patas Patas Patas Asiento

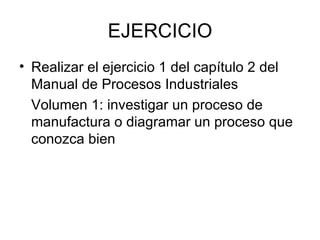

4. EJERCICIO Realizar el ejercicio 1 del capítulo 2 del Manual de Procesos Industriales Volumen 1: investigar un proceso de manufactura o diagramar un proceso que conozca bien
