El documento presenta símbolos y convenciones para la representación de corrientes, conductores, contactos, órganos de mando y medida, mandos mecánicos y eléctricos, materiales diversos, señalización, máquinas eléctricas y conexiones. Incluye tablas de referencia para identificar diferentes elementos eléctricos y esquemas de potencia, mando, protección contra funcionamiento monofásico y formas de arranque de motores.

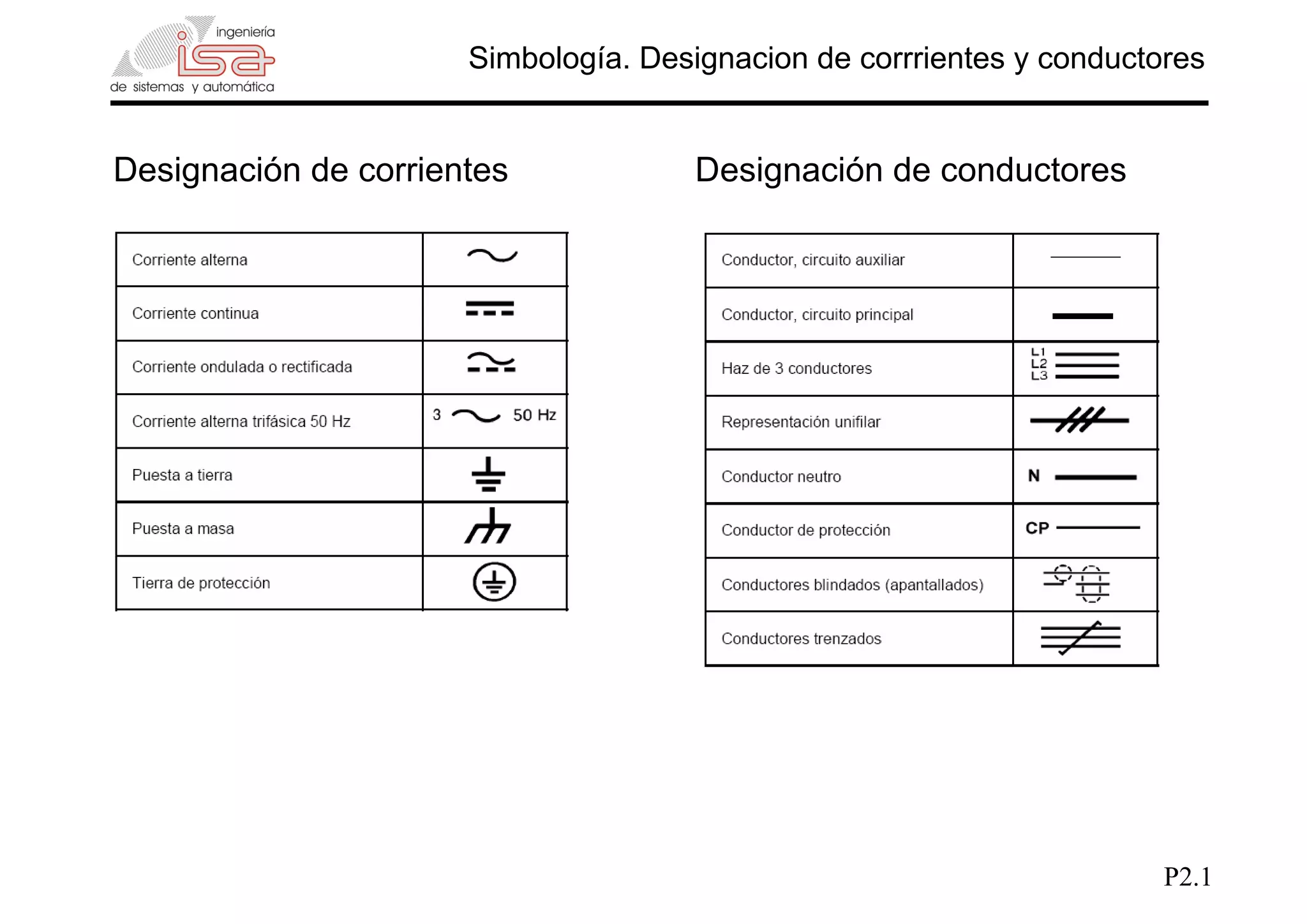

1. Simbología. Designacion de corrrientes y conductores
Designación de corrientes Designación de conductores
P2.1

2. Simbología. Contactos (1)
Contactos
P2.2

3. Simbología. Contactos (2)
Contactos
P2.3

4. Simbología. Organos de mando o de medida (1)
Organos de mando o de medida
P2.4

5. Simbología. Organos de mando o de medida (2)
Organos de mando o de medida
P2.5

6. Simbología. Mandos mecánicos (1)
Mandos mecánicos
P2.6

7. Simbología. Mandos mecánicos (2)
Mandos mecánicos
P2.7

8. Simbología. Mandos eléctricos
Mandos eléctricos
P2.8

9. Simbología. Materiales y elementos diversos (1)
Materiales y elementos diversos
P2.9

10. Simbología. Materiales y elementos diversos (2)
P2.10

11. Simbología. Señalización
P2.11

12. Simbología. Bornes y conexiones
P2.12

13. Simbología. Máquinas eléctricas y giratorias
P2.13

14. Simbología. Tabla de referencias (1)
Referencia Ejemplos Referencia Ejemplos
A Conjuntos, Amplificador de tubos o de G Generadores,dispositivo Generatriz, alternador, convertidor
subconjuntos transistores, amplificador magnético. s de alimentación rotativo de frecuencia, batería,
funcionales (de serie) Regulación de velocidad, autómata oscilador, oscilador de cuarzo.
programable.
B Transductores de una Par termoeléctrico, célula H Dispositivos de Avisadores luminosos y acústicos.
magnitud no eléctrica termoeléctrica, célula fotoeléctrica, señalización
en una magnitud dinamómetro eléctrico, presostato,
eléctrica o viceversa termostato, detector de proximidad. K Relés y contactores (En los equipos importantes utilizar
KA y KM).
C Condensadores
D Operadores binarios, Operador combinador, linea de K Contactores auxiliares y Contactores auxiliares temporizados,
dispositivos de retardo, báscula biestable, báscula A relés toda clase de relés.
temporización, monoestable, registrador, memoria
dispositivos de memoria magnética.
K
Contactores principales
M
E Materiales diversos Alumbrado, calefacción, elementos
no definidos en esta tabla. L Inductancias Bobinas de inducción, bobinas de
bloqueo.
M Motores
F Dispositivos de Cortacircuitos-fusible, limitador de
protección sobretensión, pararrayos, relés de
protección de máxima intensidad, de V Válvulas y tubos Tubo de vacío, tubo de gas, tubo de
umbral de tensión. electrónicos, descarga, lámpara de descarga,
semiconductores diodo, transistor, tiristor, rectificador.
P2.14

15. Simbología. Tabla de referencias (2)
Referencia Ejemplos
W Vías de transmisión, Conductor de reenvío, cable,juego de
guía-ondas, antenas barras.
X Bornes, clavijas, Clavija y toma de conexión, clip,
zócalos punta de prueba, regleta de bornes,
terminal para soldar.
Todos los elementos que intervienen en la composición de un
equipo con automatismos deben de estar identificados por una
letra (excepcionalmente dos), elegida(s) según la naturaleza del
elemento (ver cuadro), y seguidas de un número.
P2.15

16. Esquema de potencia
P2.16

17. Esquema de mando
P2.17

18. Protección contra funcionamiento monofásico
P2.18

19. Arranque directo de un motor
MOTOR
660/380 V
P2.19

20. Inversión del sentido de giro
MOTOR
660/380 V
P2.20

21. Arranque estrella-triángulo
MOTOR
660/380 V
P2.21
