Este resumen describe un decodificador DTMF que utiliza un PIC16F628A para decodificar dígitos DTMF ingresados desde un teléfono. Detecta secuencias de 4 dígitos para activar o desactivar pines de salida, o para activar un pin durante 10 segundos. También enciende un pin cada 12 horas durante 1 hora. El código en C implementa estas funciones de decodificación y temporización.

1. Decodificador DTMF MT8870
El decodificador DTMF MT8870 consta de un PIC16F628A operando a partir de su
oscilador interno de 4MHz. Se genera una interrupción debida al Timer0 cada 50 ms
(0,050 segundos) que se toma como base de tiempo para contabilizar los diferentes
intervalos necesarios para el funcionamiento del circuito.
El propósito de este decodificador DTMF MT8870 es activar y desactivar el pin RB0(6)
por medio de una clave ingresada por el teclado del teléfono. La clave de activación es
1973, la clave de desactivación es 1974. Si el circuito se apaga por cualquier motivo, al
encenderlo nuevamente se restablece el último estado que tenía el pin RB0.
Además, al ingresar la clave 3579 el pin RB1(7) se activa durante 10 segundos. Al
ingresar los dígitos el PIC espera 3 segundos. Si no se ingresa un nuevo dígito el PIC
efectúa la tarea correspondiente. Si se ingresan menos o más de 4 dígitos el PIC no
efectúa ninguna acción. Para ingresar una nueva clave simplemente hay que esperar más
de 3 segundos. Cada 12 horas se enciende el pin RB2(8) por un lapso de 1 hora.
Debido a que el simulador Proteus no incluye este dispositivo dentro de sus librerías los
circuitos se deben implementar de forma real para realizar las pruebas de
funcionamiento. Para comprobar la correcta operación del DTMF MT8870 se puede
armar un circuito muy simple como se indica en el probador para el MT8870, más
abajo en Información complementaria.
Código en lenguaje C (mikroC PRO)
//DTMF.c
//Microcontrolador: PIC16F628A.
//Oscilador interno: 4MHz
char tecla[12], i=0, j, num_cifras, conteo=0, m=0, estado=0, pin=0,
p=0;
int k=0, n=0;
//Función principal.
void main(){
PORTB=0x00; //Inicialización.
CMCON=0x07; //Pines RA<3:0> como E/S digital.
TRISB=0x00; //Puerto B como salida.
OPTION_REG=0b11010111; //Timer0 como temporizador. Prescaler asignado
//al Timer0. Prescaler 1:256.
GIE_bit=1; //Interrupciones habilitadas.
T0IE_bit=1; //Interrupción del Timer0 habilitada.
RB0_bit=EEPROM_Read(0x00); //Actualiza el pin RB0 a su último estado.
//La primera vez que se enciende el PIC,
el estado del
//pin RB0 será 1.
TMR0=61; //Valor inicial del TMR0 (interrupción cada
50ms).
while (1){
while (RA4_bit==0) ; //Esperar mientras no hay dato disponible.

2. while (RA4_bit==1) ; //Dato disponible. Esperar mientras RA4 está en
alto.
i++;
estado=1;
num_cifras=i;
tecla[i]=PORTA; //Lee el dato disponible y lo almacena.
conteo=0;
}
}

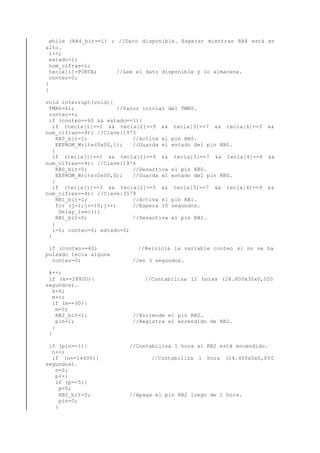

void interrupt(void){
TMR0=61; //Valor inicial del TMR0.
conteo++;
if (conteo==60 && estado==1){
if (tecla[1]==1 && tecla[2]==9 && tecla[3]==7 && tecla[4]==3 &&
num_cifras==4){ //Clave:1973
RB0_bit=1; //Activa el pin RB0.
EEPROM_Write(0x00,1); //Guarda el estado del pin RB0.
}
if (tecla[1]==1 && tecla[2]==9 && tecla[3]==7 && tecla[4]==4 &&
num_cifras==4){ //Clave:1974
RB0_bit=0; //Desactiva el pin RB0.
EEPROM_Write(0x00,0); //Guarda el estado del pin RB0.
}
if (tecla[1]==3 && tecla[2]==5 && tecla[3]==7 && tecla[4]==9 &&
num_cifras==4){ //Clave:3579
RB1_bit=1; //Activa el pin RB1.
for (j=1;j<=10;j++) //Espera 10 segundos.
Delay_1sec();
RB1_bit=0; //Desactiva el pin RB1.
}
i=0; conteo=0; estado=0;
}
if (conteo==60) //Reinicia la variable conteo si no se ha
pulsado tecla alguna
conteo=0; //en 3 segundos.
k++;
if (k==28800){ //Contabiliza 12 horas (28.800x30x0,050
segundos).
k=0;
m++;
if (m==30){
m=0;
RB2_bit=1; //Enciende el pin RB2.
pin=1; //Registra el encendido de RB2.
}
}
if (pin==1){ //Contabiliza 1 hora si RB2 está encendido.
n++;
if (n==14400){ //Contabiliza 1 hora (14.400x5x0,050
segundos).
n=0;
p++;
if (p==5){
p=0;
RB2_bit=0; //Apaga el pin RB2 luego de 1 hora.
pin=0;
}

3. }
}
T0IF_bit=0; //Borra la bandera de interrupción.
}
Esquema eléctrico del decodificador DTMF MT8870:
Información complementaria
 Probador para el MT8870
 MT8870 DTMF datasheet
