1. SEGURIDAD CON
TRABAJO EN
ALTURAS
INSTITUTO NACIONAL DE RADIO Y
TELEVISIÓN DEL PERÚ
ING. JENNY VALENCIA ADAMA
SERVICIO DE SEGURIDAD Y SALUD EN EL TRABAJO

2.  Causas Humanas.
 Causas Materiales.

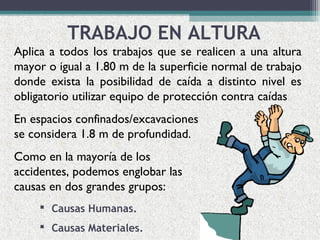

Aplica a todos los trabajos que se realicen a una altura
mayor o igual a 1.80 m de la superficie normal de trabajo
donde exista la posibilidad de caída a distinto nivel es
obligatorio utilizar equipo de protección contra caídas
En espacios confinados/excavaciones
se considera 1.8 m de profundidad.
Como en la mayoría de los
accidentes, podemos englobar las
causas en dos grandes grupos:
TRABAJO EN ALTURA

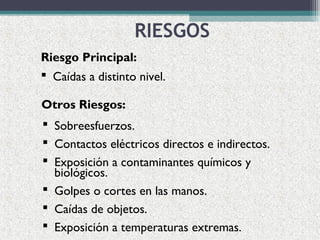

4. Riesgo Principal:
 Caídas a distinto nivel.
Otros Riesgos:
 Sobreesfuerzos.
 Contactos eléctricos directos e indirectos.
 Exposición a contaminantes químicos y
biológicos.
 Golpes o cortes en las manos.
 Caídas de objetos.
 Exposición a temperaturas extremas.
RIESGOS

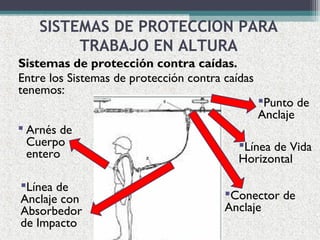

5. Sistemas de protección contra caídas.
Entre los Sistemas de protección contra caídas
tenemos:
SISTEMAS DE PROTECCION PARA
TRABAJO EN ALTURA
 Arnés de
Cuerpo
entero
Conector de
Anclaje
Línea de Vida
Horizontal
Punto de
Anclaje
Línea de
Anclaje con
Absorbedor
de Impacto

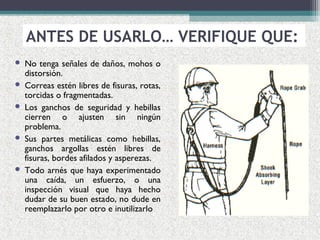

6.  No tenga señales de daños, mohos o
distorsión.
 Correas estén libres de fisuras, rotas,
torcidas o fragmentadas.
 Los ganchos de seguridad y hebillas
cierren o ajusten sin ningún
problema.
 Sus partes metálicas como hebillas,
ganchos argollas estén libres de
fisuras, bordes afilados y asperezas.
 Todo arnés que haya experimentado
una caída, un esfuerzo, o una
inspección visual que haya hecho
dudar de su buen estado, no dude en
reemplazarlo por otro e inutilizarlo
ANTES DE USARLO… VERIFIQUE QUE:

7. Los gancho y demás
conectores pasan las
pruebas de resistencia
según norma de 5,000 lb
o 2,268 Kg.
Sin embargo, los seguros
no necesariamente son
tan fuertes.
Para evitar una apertura
no deseada, es
importante usar
conectores compatibles.
* Por favor, NUNCA hagan lo que muestra la foto.
NUNCANUNCA

8. Disposiciones Generales
• Antes de definir el uso de sistemas de protección contra
caídas, se debe analizar todas las alternativas para eliminar la
exposición del personal a caídas a distinto nivel.
• Solo los trabajadores que están competentes y apto física y
psicológicamente podrá realizar trabajos en altura
• Para trabajos en altura donde se utilice línea
de vida y haya riesgo de desplazamiento
sobre estructuras los trabajadores deberán
usar línea de anclaje de doble vía o
dos líneas de anclaje.
• Está prohibido dejar o almacenar sobre plataformas, vigas
estructurales, techos, niveles no terminados y similares,
materiales sobrantes, despuntes, pernos, herramientas, etc.

9. • Cuando se escoja un punto de anclaje debe ubicarse, por
encima del nivel de la cabeza del trabajador de manera que
la distancia de desplazamiento de caída sea lo más corta
posible.
• Para todo trabajo en altura deberá existir mínimo dos
personas: La persona que realiza el trabajo y el observador
de altura.
Disposiciones Generales

10. • No se debe conectar la línea de anclaje a:
- Cualquier tipo de tubería.
- Conductos de cualquier instrumento.
- Cualquier parte de una válvula.
- Estructuras inclinadas.
• Delimitar y señalizar la zona para no permitir el paso de
vehículos o personas, los letreros y señales serán de
acuerdo a la reglamentación vigente como mínimo
tendrá la leyenda:
Disposiciones Generales

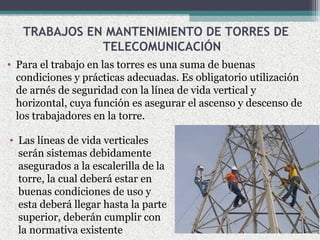

11. TRABAJOS EN MANTENIMIENTO DE TORRES DE
TELECOMUNICACIÓN
• Para el trabajo en las torres es una suma de buenas
condiciones y prácticas adecuadas. Es obligatorio utilización
de arnés de seguridad con la línea de vida vertical y
horizontal, cuya función es asegurar el ascenso y descenso de
los trabajadores en la torre.
• Las líneas de vida verticales
serán sistemas debidamente
asegurados a la escalerilla de la
torre, la cual deberá estar en
buenas condiciones de uso y
esta deberá llegar hasta la parte
superior, deberán cumplir con
la normativa existente

12. • Los sistemas de anclaje que se utilicen en
ascenso y descenso que unen a la
estructura de la torre deberán ser seguros
siendo revisados constantemente y deben
estar debidamente atornillados, que no
permitan el movimiento de la escalera
durante el ascenso
TRABAJOS EN MANTENIMIENTO DE TORRES DE
TELECOMUNICACIÓN
• La condición de la torre y sus componentes debe evaluarse
como un factor importante de riesgo; una estructura que
soporte las inclemencias del clima y no reciba un adecuado
mantenimiento finalmente podrá fallar.
• Para la realización de trabajos en torres se debe tener en
cuenta el clima / ubicación geográfica y paralizar trabajos en
caso de presencia de lluvias y/o tormentas eléctricas.

13. Línea de vida vertical

14. MEDIDAS DE SEGURIDAD CON EQUIPOS MÁS
COMUNES EN TRABAJOS EN ALTURA
1- ESCALERAS DE MANO
• Nunca se apoyará la escalera
sobre ladrillos.
• La escalera debe estar limpia
de toda materia deslizante
(barro por ejemplo).
• Las escaleras dispondrán de
zapatas antideslizantes en su
pie o de ganchos de sujeción
en la parte superior.
• No se utilizarán
simultáneamente por 2
trabajadores.

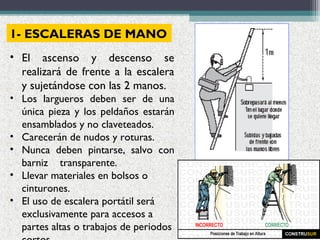

15. • El ascenso y descenso se
realizará de frente a la escalera
y sujetándose con las 2 manos.
• Los largueros deben ser de una
única pieza y los peldaños estarán
ensamblados y no claveteados.
• Carecerán de nudos y roturas.
• Nunca deben pintarse, salvo con
barniz transparente.
• Llevar materiales en bolsos o
cinturones.
• El uso de escalera portátil será
exclusivamente para accesos a
partes altas o trabajos de periodos
1- ESCALERAS DE MANO

16. 2- ANDAMIOS
• La estructura del andamio debe estar en buenas
condiciones, sin empalmes ni soldaduras adicionales. Está
prohibido modificar o alterar un andamio, además cada
andamio debe tener plataformas de material resistente con
seguros de sujeción, rodapiés y barandas
• Las herramientas portátiles y
de mano que se utilicen
sobre andamios, deben
ser llevados en un bolso
para evitar riesgo de
caída de objetos.

17. • Todos los andamios deben tener un medio de
acceso y salida, como escaleras. Nunca utilizar la
estructura para subir o bajar.
• Se debe verificar la zona de trabajo, cerciorándose
que no exista cruce o contacto con líneas o equipos
de fuerza eléctrica.
2- ANDAMIOS

18. • Para estructuras de andamios mayores a tres cuerpos se
deben arriostrar.
• La inspección será realizada por el Supervisor
Responsable del Trabajo las veces que sea reubicado a
otro punto de trabajo
• Los Apoyos de las patas de los andamios al suelo deben
ser firmes y sobre materiales consistentes.
2- ANDAMIOS

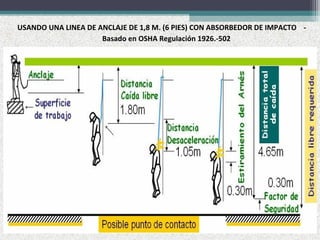

19. USANDO UNA LINEA DE ANCLAJE DE 1,8 M. (6 PIES) CON ABSORBEDOR DE IMPACTO -
Basado en OSHA Regulación 1926.-502

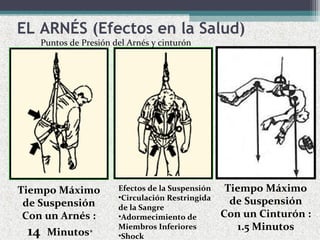

20. Tiempo Máximo
de Suspensión
Con un Arnés :
14 Minutos*
Puntos de Presión del Arnés y cinturón
EL ARNÉS (Efectos en la Salud)
Efectos de la Suspensión
•Circulación Restringida
de la Sangre
•Adormecimiento de
Miembros Inferiores
•Shock
Tiempo Máximo
de Suspensión
Con un Cinturón :
1.5 Minutos

21. Plan de rescate: Tratamiento del Trauma por Suspensión
1.Rescate
•Llamar a 116 Bomberos o ambulancia
•El trauma por suspensión es una patología que solo se desarrolla cuando la
víctima se encuentra suspendida e inmóvil.
•El primer objetivo terapéutico es rescatar a la víctima con vida, por lo tanto el
rescate rápido se impone ante cualquier otra maniobra (es recomendable que
el rescate se realice dentro de los 14 primeros minutos)
•Tras el rescate, se recomienda colocar a la víctima en posición semi-sentada,
en “cuclillas”. En caso de victimas inconscientes, una vez que la vía aérea ha
sido despejada, la posición fetal (alternativa a la posición lateral de seguridad.
Se recomienda mantener esta posición unos 20 a 40 minutos y posteriormente
pasar gradualmente a la posición horizontal. El objetivo de esta maniobra es
evitar la sobrecarga aguda del ventrículo derecho por aflujo masivo de la
sangre acumulada en las extremidades.

22. RESCATE PLS: Posición Lateral de
seguridad

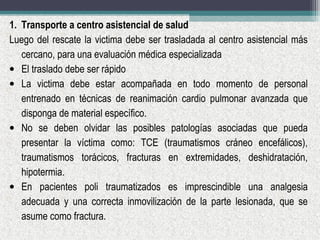

23. 1. Transporte a centro asistencial de salud
Luego del rescate la victima debe ser trasladada al centro asistencial más
cercano, para una evaluación médica especializada
• El traslado debe ser rápido
• La victima debe estar acompañada en todo momento de personal
entrenado en técnicas de reanimación cardio pulmonar avanzada que
disponga de material específico.
• No se deben olvidar las posibles patologías asociadas que pueda
presentar la víctima como: TCE (traumatismos cráneo encefálicos),
traumatismos torácicos, fracturas en extremidades, deshidratación,
hipotermia.
• En pacientes poli traumatizados es imprescindible una analgesia
adecuada y una correcta inmovilización de la parte lesionada, que se
asume como fractura.

24. EQUIPOS DE PROTECCIÓN PERSONAL
EPP Básico
•Casco de seguridad con barbiquejo,
•Lentes de protección,
•Zapatos de seguridad con punta de acero
•Equipo contra caídas
Y adicionalmente los EPP para trabajos paralelos como:
•Trabajos eléctricos
(como zapatos y guantes dieléctricos)
•Trabajos con pintura
(traje, lentes antiparra, respirador, etc.)
•Trabajos metalmecánica
Guantes de badana, epp soldadura,
•En caso de ruido Tapón auditivo

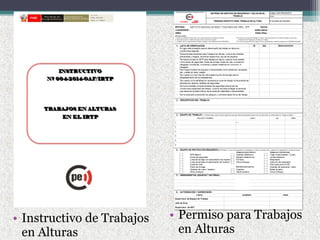

25. • Permiso para Trabajos
en Alturas
• Instructivo de Trabajos
en Alturas

26. TALLER COLOCACION DE
ARNES DE SEGURIDAD
