1. Recomendaciones
para la presentación
de planos
Ing. Alfonso Cubillos V

2. NTC 1580: Escalas
Categoría Escala
De ampliación 50:1 20:1 10:1
5:1 2:1
Natural
1:2 1:5 1:10
De reducción 1:20 1:50 1:100
1:200 1:500 1:1000
1:2000 1:5000 1:10000
Ing. Alfonso Cubillos V

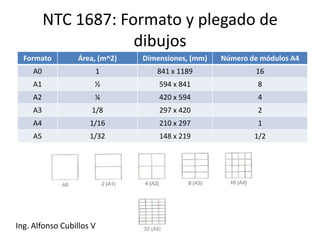

3. NTC 1687: Formato y plegado de
dibujos
Formato Área, (m^2) Dimensiones, (mm) Número de módulos A4
A0 1 841 x 1189 16
A1 ½ 594 x 841 8
A2 ¼ 420 x 594 4
A3 1/8 297 x 420 2
A4 1/16 210 x 297 1
A5 1/32 148 x 219 1/2
Ing. Alfonso Cubillos V

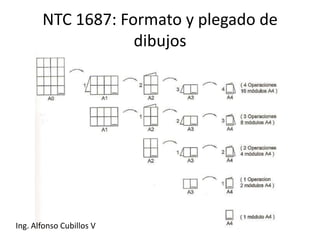

4. NTC 1687: Formato y plegado de
dibujos
Ing. Alfonso Cubillos V

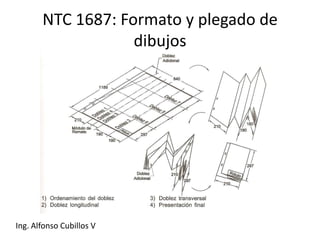

5. NTC 1687: Formato y plegado de
dibujos
Ing. Alfonso Cubillos V

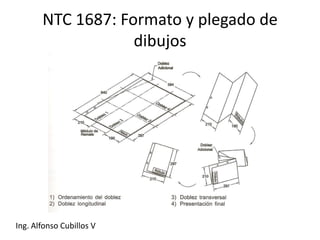

6. NTC 1687: Formato y plegado de
dibujos
Ing. Alfonso Cubillos V

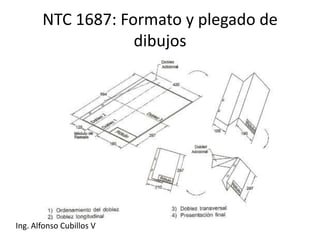

7. NTC 1687: Formato y plegado de
dibujos
Ing. Alfonso Cubillos V

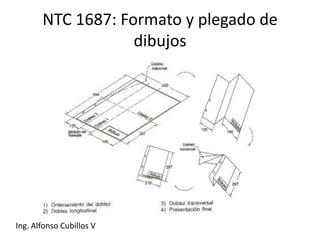

8. NTC 1687: Formato y plegado de
dibujos
Ing. Alfonso Cubillos V

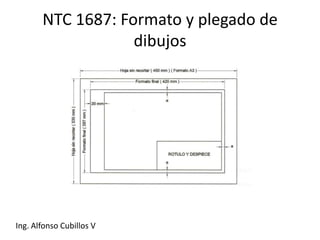

9. NTC 1687: Formato y plegado de
dibujos
Ing. Alfonso Cubillos V

10. NTC 1777: Principios generales de
presentación
Primer ángulo
Tercer ángulo

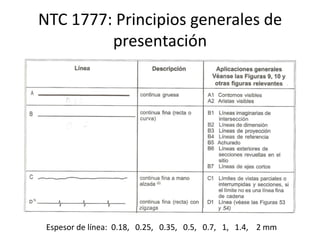

11. NTC 1777: Principios generales de
presentación
Espesor de línea: 0.18, 0.25, 0.35, 0.5, 0.7, 1, 1.4, 2 mm

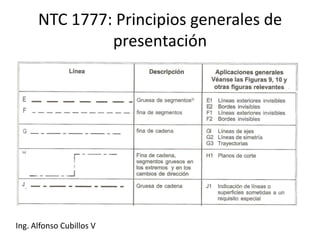

12. NTC 1777: Principios generales de
presentación
Ing. Alfonso Cubillos V

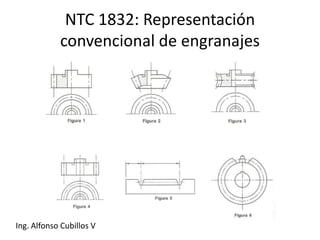

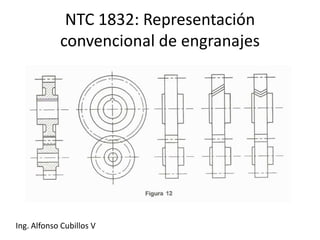

13. NTC 1832: Representación
convencional de engranajes
Ing. Alfonso Cubillos V

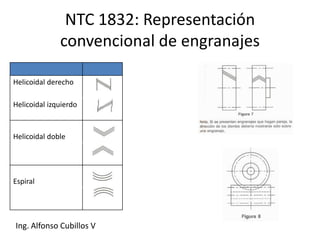

14. NTC 1832: Representación
convencional de engranajes
Helicoidal derecho
Helicoidal izquierdo
Helicoidal doble
Espiral
Ing. Alfonso Cubillos V

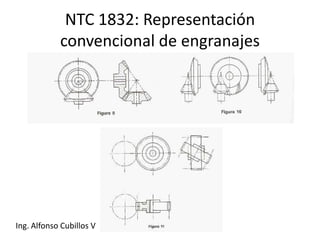

15. NTC 1832: Representación
convencional de engranajes
Ing. Alfonso Cubillos V

16. NTC 1832: Representación
convencional de engranajes
Ing. Alfonso Cubillos V

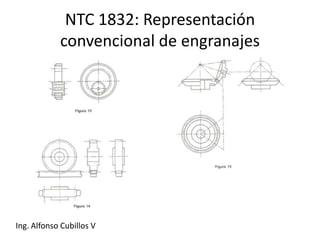

17. NTC 1832: Representación
convencional de engranajes
Ing. Alfonso Cubillos V

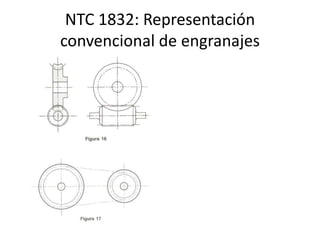

18. NTC 1832: Representación
convencional de engranajes

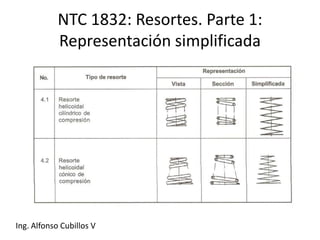

19. NTC 1832: Resortes. Parte 1:
Representación simplificada
Ing. Alfonso Cubillos V

20. NTC 1832:
Resortes. Parte 1:
Representación
simplificada
Ing. Alfonso Cubillos V

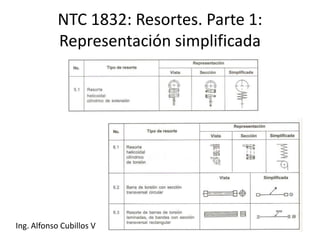

21. NTC 1832: Resortes. Parte 1:
Representación simplificada
Ing. Alfonso Cubillos V

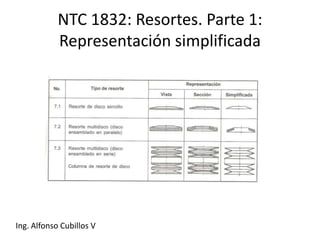

22. NTC 1832: Resortes. Parte 1:
Representación simplificada
Ing. Alfonso Cubillos V

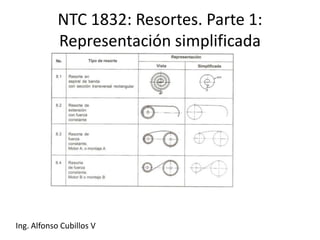

23. NTC 1832: Resortes. Parte 1:
Representación simplificada
Ing. Alfonso Cubillos V

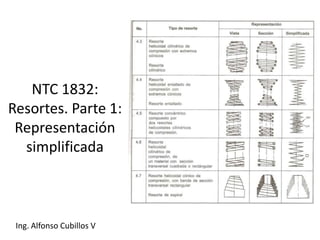

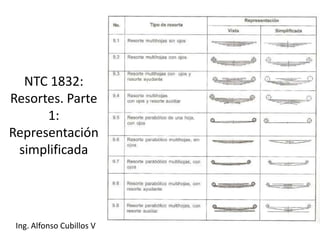

24. NTC 1832:
Resortes. Parte
1:
Representación
simplificada
Ing. Alfonso Cubillos V

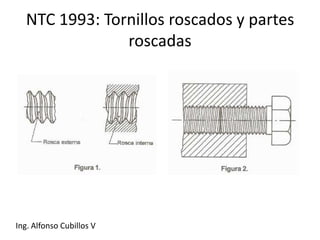

25. NTC 1993: Tornillos roscados y partes
roscadas
Ing. Alfonso Cubillos V

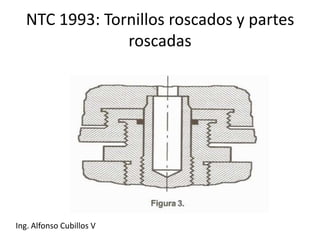

26. NTC 1993: Tornillos roscados y partes
roscadas
Ing. Alfonso Cubillos V

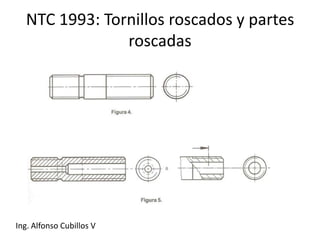

27. NTC 1993: Tornillos roscados y partes
roscadas
Ing. Alfonso Cubillos V

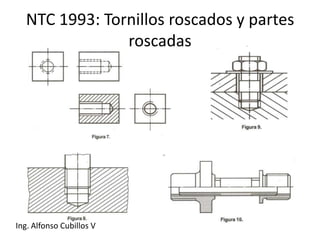

28. NTC 1993: Tornillos roscados y partes
roscadas
Ing. Alfonso Cubillos V

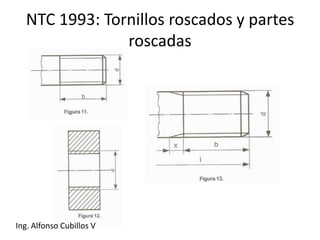

29. NTC 1993: Tornillos roscados y partes
roscadas
Ing. Alfonso Cubillos V

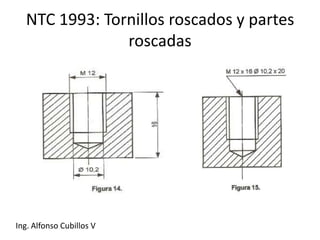

30. NTC 1993: Tornillos roscados y partes
roscadas
Ing. Alfonso Cubillos V

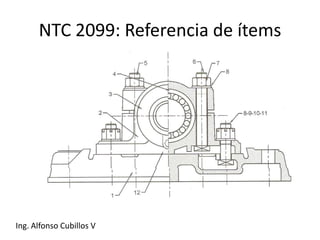

31. NTC 2099: Referencia de ítems
Ing. Alfonso Cubillos V
