Los resortes son elementos elásticos que almacenan energía y la liberan sin deformarse permanentemente. Existen resortes de tracción, compresión y torsión, clasificados según las fuerzas que soportan. Se usan en aplicaciones como seguidores de levas, embragues, suspensión de vehículos y juguetes. Los resortes se representan simplificando las espiras y mediante líneas rectas, y se describen con datos como el número de espiras y material. Normas técnicas estandarizan su representación y documentación.

1. RESORTES

2. DEFINICION
• Operador elástico capaz de almacenar energía y desprenderse de
ella sin sufrir deformación permanente cuando cesan las fuerzas o la
tensión a las que es sometido.
• Para su fabricación se emplean aceros de gran elasticidad, aunque
para algunas aplicaciones especiales pueden utilizarse el cobre
endurecido y el latón.

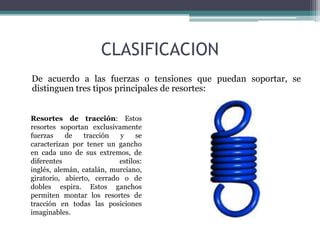

3. CLASIFICACION
De acuerdo a las fuerzas o tensiones que puedan soportar, se
distinguen tres tipos principales de resortes:
Resortes de tracción: Estos
resortes soportan exclusivamente
fuerzas de tracción y se
caracterizan por tener un gancho
en cada uno de sus extremos, de
diferentes estilos:
inglés, alemán, catalán, murciano,
giratorio, abierto, cerrado o de
dobles espira. Estos ganchos
permiten montar los resortes de
tracción en todas las posiciones
imaginables.

4. CLASIFICACION

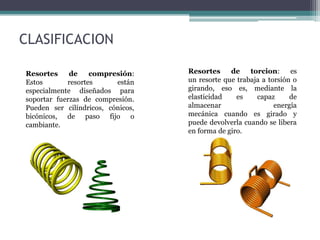

Resortes de compresión:
Estos resortes están
especialmente diseñados para
soportar fuerzas de compresión.
Pueden ser cilíndricos, cónicos,
bicónicos, de paso fijo o
cambiante.
Resortes de torcion: es
un resorte que trabaja a torsión o
girando, eso es, mediante la
elasticidad es capaz de
almacenar energía
mecánica cuando es girado y
puede devolverla cuando se libera
en forma de giro.

5. Resortes helicoidales de compresión

6. Resortes helicoidales de extensión
Resortes de torsión

7. APLICACIONES

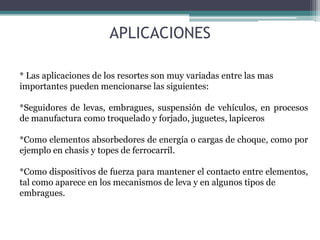

* Las aplicaciones de los resortes son muy variadas entre las mas
importantes pueden mencionarse las siguientes:
*Seguidores de levas, embragues, suspensión de vehículos, en procesos
de manufactura como troquelado y forjado, juguetes, lapiceros
*Como elementos absorbedores de energía o cargas de choque, como por
ejemplo en chasis y topes de ferrocarril.
*Como dispositivos de fuerza para mantener el contacto entre elementos,
tal como aparece en los mecanismos de leva y en algunos tipos de
embragues.

8. *En sistemas de suspensión y/o
amortiguación, percibiendo la energía
instantánea de una acción externa y
devolviéndola en forma de energía de
oscilaciones elásticas.
*Como elemento motriz o fuente de energía, como
en mecanismos de reloj y juguetes, dispositivos
de armas deportivas, etc.
*Como absorbedores de vibraciones.

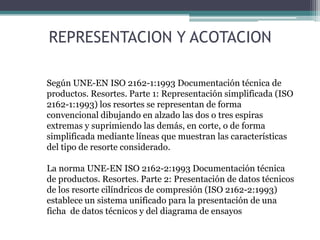

9. REPRESENTACION Y ACOTACION
Según UNE-EN ISO 2162-1:1993 Documentación técnica de
productos. Resortes. Parte 1: Representación simplificada (ISO
2162-1:1993) los resortes se representan de forma
convencional dibujando en alzado las dos o tres espiras
extremas y suprimiendo las demás, en corte, o de forma
simplificada mediante líneas que muestran las características
del tipo de resorte considerado.
La norma UNE-EN ISO 2162-2:1993 Documentación técnica
de productos. Resortes. Parte 2: Presentación de datos técnicos
de los resorte cilíndricos de compresión (ISO 2162-2:1993)
establece un sistema unificado para la presentación de una
ficha de datos técnicos y del diagrama de ensayos

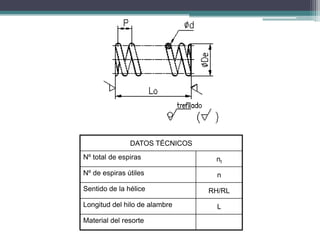

10. DATOS TÉCNICOS
Nº total de espiras nt
Nº de espiras útiles n
Sentido de la hélice RH/RL
Longitud del hilo de alambre L
Material del resorte

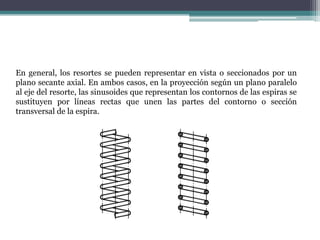

11. En general, los resortes se pueden representar en vista o seccionados por un
plano secante axial. En ambos casos, en la proyección según un plano paralelo
al eje del resorte, las sinusoides que representan los contornos de las espiras se
sustituyen por líneas rectas que unen las partes del contorno o sección
transversal de la espira.

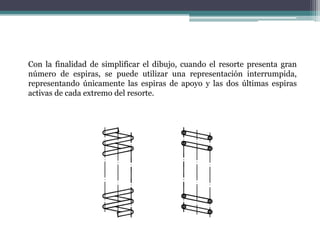

12. Con la finalidad de simplificar el dibujo, cuando el resorte presenta gran
número de espiras, se puede utilizar una representación interrumpida,
representando únicamente las espiras de apoyo y las dos últimas espiras
activas de cada extremo del resorte.

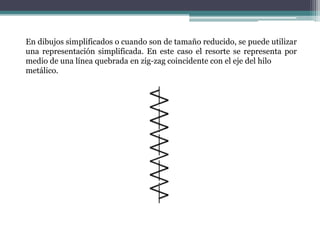

13. En dibujos simplificados o cuando son de tamaño reducido, se puede utilizar
una representación simplificada. En este caso el resorte se representa por
medio de una línea quebrada en zig-zag coincidente con el eje del hilo
metálico.

14. NORMAS TECNICAS
Los resortes en general se representarán en vista , en sección y esquemáticamente
1. Resorte de compresión de alambre de sección circular.
RESORTES HELICOIDALES CILINDRICOS

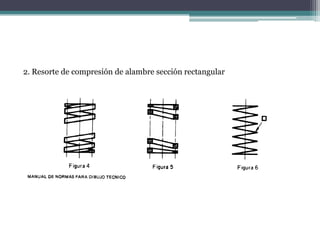

15. 2. Resorte de compresión de alambre sección rectangular

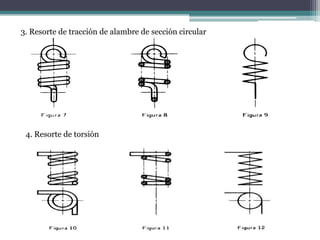

16. 3. Resorte de tracción de alambre de sección circular
4. Resorte de torsión

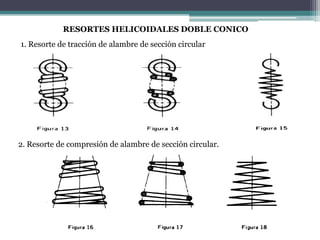

17. RESORTES HELICOIDALES DOBLE CONICO
1. Resorte de tracción de alambre de sección circular
2. Resorte de compresión de alambre de sección circular.

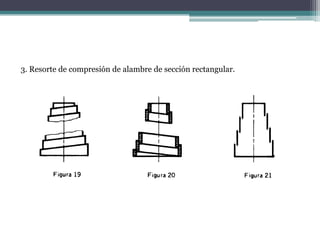

18. 3. Resorte de compresión de alambre de sección rectangular.
