El documento describe un display de 7 segmentos, incluyendo su funcionamiento, codificación y conexión a un microcontrolador y microprocesador 89C51. Explica que un solo byte puede codificar el estado completo del display y proporciona una tabla con las codificaciones hexadecimales para visualizar dígitos del 0 al F.

1. Universidad Fermín ToroVicerrectorado AcadémicoFacultad de IngenieríaDisplay 7 SegmentosIntegrantes:Edgar SevillanoOswaldo SiraJosé GoncalvesProf. Maria Virginia NietoDiseño de Microprocesadores

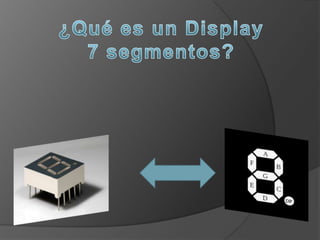

2. ¿Qué es un Display7 segmentos?

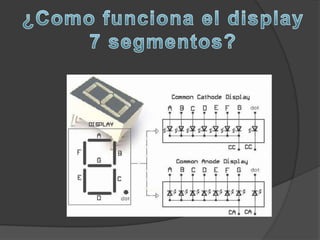

3. ¿Como funciona el display7 segmentos?

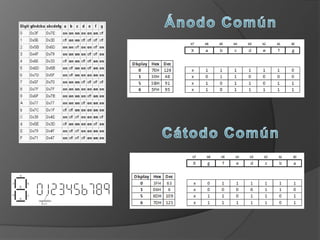

4. Codificación en Display Un solo byte puede codificar el estado completo de un display de 7 segmentos. Las codificaciones más populares con las “gfedcba y las abcdefg”, ambas usualmente asumen que 0 es apagado y 1 es encendido. Esta tabla muestra las codificaciones hexadecimales para visualizar dígitos desde 0 hasta F:

5. Ánodo ComúnCátodo Común

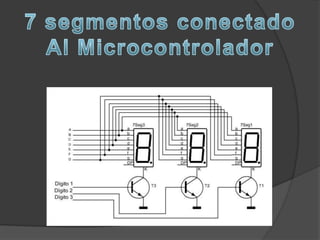

6. 7 segmentos conectadoAl Microcontrolador

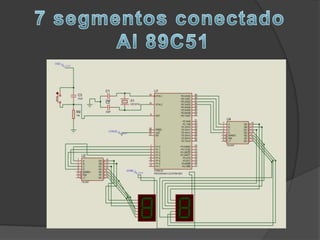

7. 7 segmentos conectado Al 89C51
