Este documento describe un sistema didáctico modular en hidráulica fabricado por Lab-Volt. El sistema se divide en tres niveles para introducir los principios básicos de la hidráulica y sus aplicaciones, incluyendo controles eléctricos y PLC. Incluye varios componentes hidráulicos y eléctricos, manuales de instrucción y opciones de equipamiento adicional.

1. LAB-VOLT SYSTEMS, INC., P.O. BOX 686, FARMINGDALE, NJ 07727, U.S.A., (732) 938-2000 / 800-LAB-VOLT, FAX: (732) 774-8573, E-MAIL: us@labvolt.com
LAB-VOLT LTD/LTÉE, 2120 RUE LAVOISIER, SAINTE-FOY, QUÉBEC, CANADA, G1N 4B1, (418) 681-6346 / 800-LAB-VOLT, FAX: (418) 687-4014, E-MAIL: ca@labvolt.com
INTERNET: http: //www.labvolt.com
Fluidos SISTEMA DIDÁCTICO EN
HIDRÁULICA, MODELO 6080
DESCRIPCIÓN GENERAL
El Sistema didáctico en hidráulica, modelo 6080 de Lab- Diseño innovador
Volt, presenta en forma modular los principios de la
energía hidráulica y sus aplicaciones. El sistema está
dividido en tres niveles. El primero introduce al estudian-
te en los principios básicos de la hidráulica, los que
utiliza para llevar a cabo diferentes funciones. El segun-
do nivel cubre los controles eléctricos de los sistemas
hidráulicos con diagramas en escalera. El tercero, por
su parte, completa los dos primeros mostrando la apli-
cación de los servomandos, controles proporcionales y
autómatas programables (PLC) en el campo de la hi-
dráulica.
La mayoría de los componentes que utilizan los ficies de trabajo adicionales con un ángulo de 0 ó 90.
controles eléctricos de este sistema también se pueden
emplear con el Sistema didáctico en neumática, mode-
lo 6081 de Lab-Volt, permitiendo la interconexión de
ambos modelos a fin de llevar a cabo operaciones más
complejas.
Concebido para utilizarse fácilmente, el sistema de base
consiste en una sólida bandeja de goteo metálica, unida
mediante bisagras a una superficie de trabajo perforada
e inclinable, sobre la que se pueden montar los com-
ponentes hidráulicos. De esta manera, es posible confi-
gurar la superficie de trabajo a fin de adaptarla a nume-
rosos requerimientos de espacio y enseñanza. Colocada
horizontalmente sobre la bandeja de goteo o inclinada
formando un ángulo de 45 ó 65, dicha superficie de
trabajo proporciona una gran área sobre la que se pue-
den fijar los componentes hidráulicos e instalar las super-
El montaje y desmontaje de los componentes resulta
muy fácil, gracias a los broches de fijación que penetran
sin ningún esfuerzo en las perforaciones de la superficie
de trabajo.

2. SISTEMA DIDÁCTICO EN HIDRÁULICA
MODELO 6080
Diseñado para operar a partir de una mesa de traba- do en el ejercicio. Todos los componentes satisfacen las
jo normal, el sistema también se puede utilizar con un normas de seguridad de la industria y están identificados
banco de trabajo opcional. Montado sobre cuatro ruedas en su base con el correspondiente símbolo ANSI. Para
pivotantes, robustas y bloqueables, este banco cuenta su conexión y desconexión con las mangueras, cuentan
con estantes para el almacenaje de componentes y con uniones macho de desacople rápido que incluyen
superficies de trabajo adicionales. También se dispone una válvula de retención.
de paneles opcionales para cerrar completamente dicho
banco y contar así con un espacio bajo llave destinado
al almacenaje de los componentes.
Asimismo, las superficies de trabajo se pueden unir Dichos manuales también cuentan con un texto de
entre ellas a fin de montar circuitos electrohidráuli- referencia de tipo general sobre la teoría y estudios de
cos/neumáticos más complejos. Las superficies de base.
trabajo opcionales permiten conservar el circuito monta-
Los manuales de laboratorio destinados al estudiante
están basados en el aprendizaje por objetivos, respetan-
do su propio ritmo y mediante instrucciones paso a paso.
EQUIPAMIENTO PARA EL SISTEMA DIDÁCTICO EN HIDRÁULICA I, MODELO 6080-1
CANT. DESCRIPCIÓN NÚMERO DE MODELO
1 Superficie de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6301
1 Portamangueras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6304
1 Fuente de alimentación hidráulica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6310
1 Válvula direccional accionada por palanca . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6320
1 Válvula de control de flujo no compensada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6321
1 Válvula de alivio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6322
1 Válvula reductora de presión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6323
1 Cilindro de doble acción, diámetro interior de 2,5 cm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6340
1 Cilindro de doble acción, diámetro interior de 3,8 cm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6341
1 Motor bidireccional y volante de inercia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6342
2 Manómetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6350
1 Caudalímetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6351
1 Dispositivo de carga . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6380
2 Colector fijo de 5 bocas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6390
2 Colector móvil de 4 bocas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6391
1 Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6392-1
EQUIPAMIENTO PARA HIDRÁULICA I (INCLUYE BANCO DE TRABAJO), MODELO 6080-A
CANT. DESCRIPCIÓN NÚMERO DE MODELO
1 Hidráulica I . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6080-1
1 Banco de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6303-1
EQUIPAMIENTO PARA HIDRÁULICA I (INCLUYE BANCO DE TRABAJO CON CERRADURA), MODELO 6080-B
CANT. DESCRIPCIÓN NÚMERO DE MODELO
1 Hidráulica I . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6080-1
1 Banco de trabajo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6303-1
1 Paneles de cierre y puertas con cerradura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6303-A

3. EQUIPAMIENTO PARA HIDRÁULICA II (complementario de Hidráulica I), MODELO 6080-2
CANT. DESCRIPCIÓN NÚMERO DE MODELO
1 Válvula direccional accionada por dos solenoides . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6324
1 Válvula direccional accionada por un solenoide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6325
1 Válvula secuencial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6326
1 Válvula de control de flujo compensada por presión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6327
1 Válvula de retención . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6328
1 Fuente de alimentación cc . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6360
2 Puesto con pulsadores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6361
1 Interruptores de fin de carrera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6362
2 Relé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6363
1 Relé temporizado / Contador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6364
2 Puesto con lámparas pilotos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6365
1 Presostato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6370
2 Interruptor magnético de proximidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6371
1 Interruptor fotoeléctrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6372
1 Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6392-A
EQUIPAMIENTO OPCIONAL
CANT. DESCRIPCIÓN NÚMERO DE MODELO
1 Superficie de trabajo adicional (grande) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6302
1 Superficie de trabajo adicional (pequeña) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6302-1
1 Bandeja de almacenaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6309
1 Multímetro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6394

4. SISTEMA DIDÁCTICO EN HIDRÁULICA
MODELO 6080
ESPECIFICACIONES
Modelo 6080-1 Hidráulica I
Características físicas Espacio requerido 1.500 x 1.500 mm (60 x 60 pulg.)
Peso neto 130 kg (286 lb)
Modelo 6080-2 Hidráulica II (complementario de Hidráulica I)
Características físicas Espacio requerido No requiere espacio adicional
Peso neto 21 kg (46 lb)
Modelo 6080-A Hidráulica I (incluye banco de trabajo)
Características físicas Espacio requerido 1.500 x 1.500 mm (60 x 60 pulg.)
Peso neto 167 kg (368 lb)
Modelo 6080-B Hidráulica I (incluye banco de trabajo con cerradura)
Características físicas Espacio requerido 1.500 x 1.500 mm (60 x 60 pulg.)
Peso neto 193 kg (424 lb)
Modelo 6301 Superficie de trabajo
Características físicas Dimensiones (Al x An x P) 80 x 900 x 700 mm (3 x 35,5 x 27,5 pulg.)
Peso neto 17 kg (37 lb)
Modelo 6302 Superficie de trabajo adicional (grande)
Características físicas Dimensiones (Al x An x P) 29 x 590 x 590 mm (1 x 23 x 23 pulg.)
Peso neto 6 kg (13 lb)
Modelo 6302-1 Superficie de trabajo adicional (pequeña)
Características físicas Dimensiones (Al x An x P) 29 x 290 x 590 mm (1 x 11,5 x 23 pulg.)
Peso neto 3 kg (7 lb)
Modelo 6303-1 Banco de trabajo
Características físicas Dimensiones (Al x An x P) 910 x 850 x 660 mm (35,8 x 33,5 x 26,0 pulg.)
Peso neto 38 kg (83 lb)
Modelo 6303-A Paneles de cierre y puertas con cerradura
Características físicas Peso neto 26 kg (56 lb)
Modelo 6304 Portamangueras
Características físicas Dimensiones (Al x An x P) 775 x 620 x 155 mm (30,5 x 24,5 x 6 pulg.)
Peso neto 10,5 kg (23 lb)
Modelo 6310 Fuente de alimentación hidráulica
Alimentación 120 V 8,8 A 60 Hz 220/240 V 5,0 A 50 Hz
Bomba (aceite a 150 SSU) Caudal 3,01 I/min (0,81 gal US/min) 2,52 I/min (0,68 gal US/min)
Presión 6.200 kPa (900 psi) máx.
Tanque de aceite 16,5 l (5 gal US), filtro de 10 micrones con indicador

5. P.
Características físicas Dimensiones (Al x An x P) 920 x 485 x 500 mm (36 x 19 x 20 pulg.)
Peso neto 69 kg (152 lb)
Modelo 6320 Válvula direccional accionada por palanca
Tipo 4 vías, 3 posiciones, centro cerrado, con centrado por resorte
Presión de operación 6.200 kPa (900 psi) sobre P, A y B; 3.450 kPa (500 psi) sobre T
Modelo 6321 Válvula de control de flujo no compensada
Presión máxima 6.200 kPa (900 psi)
Control de flujo inverso Válvula de retención incorporada
Modelo 6322 Válvula de alivio
Tipo Accionada por piloto, regulable por medio de una perilla, a cartucho
Gama regulable de presión 350-6.200 kPa (50-900 psi)
Reglaje a distancia A través del orificio de venteo
Modelo 6323 Válvula reductora de presión
Tipo Accionada por piloto, regulable por medio de una perilla, a cartucho
Gama regulable de presión 690-6.200 kPa (100-900 psi)
Control de flujo inverso Válvula de retención incorporada

6. ESPECIFICACIONES (cont.)
Modelo 6324 Válvula direccional accionada por dos solenoides
Tipo 4 vías, 3 posiciones, centro en tándem, con centrado por resorte
Solenoides 24 V 1,25 A 30 W CC
Modelo 6325 Válvula direccional accionada por un solenoide
Tipo 4 vías, 2 posiciones, con retorno por resorte
Solenoide 24 V 1,25 A 30 W CC
Modelo 6326 Válvula secuencial
Tipo Accionada por piloto, regulable por medio de una perilla, a cartucho
Gama regulable de presión 450-6.200 kPa (65-900 psi)
Modelo 6327 Válvula de control de flujo compensada por presión

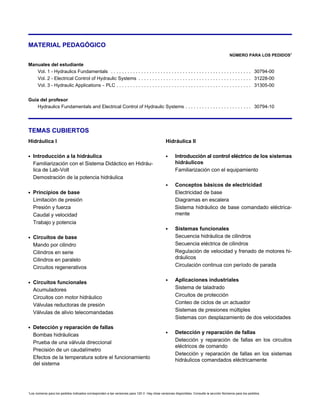

7. P mínimo requerido 690 kPa (100 psi)
Control de flujo inverso Válvula de retención incorporada
Modelo 6328 Válvula de retención
Presión de apertura 140 kPa (20 psi)
Modelo 6340 Cilindro de doble acción, diámetro interior de 2,5 cm
Carrera 10,2 cm (4 pulg.)
Pistón Con un imán anular permanente
Modelo 6341 Cilindro de doble acción, diámetro interior de 3,8 cm
Carrera 10,2 cm (4 pulg.)
Pistón Con un imán anular permanente
Modelo 6342 Motor bidireccional y volante de inercia
Cilindrada 1,77 cm /r (0,108 pulg. /r)3 3
Pérdida 0,14 l/min/1.000 kPa (0,026 gal US/min/100 psi)
Par 0,29 Nm/1.000 kPa (1,75 lbin/100 psi)
Velocidad máxima 4.000 r/min
Modelo 6350 Manómetro
Tipo Tubo de Bourdon en aleación de cobre
Gama de presión 0-6.900 kPa (0-1.000 psi)
Precisión ±1,5 % del fondo de escala
Cuadrante 10,2 cm (4 pulg.), escala doble (bar/psi)
Protección Válvula de alivio incorporada
Modelo 6351 Caudalímetro
Tipo De cono de medida y pistón de área variable cargable por resorte magnético
Gama de caudal 0-3,75 l/min (0-1 gal US/min)
Precisión ±4 % del fondo de escala para cualquier posición del caudalímetro
Protección Válvula de retención para bloqueo del flujo en dirección inversa
Montaje En línea
Modelo 6360 Fuente de alimentación cc
Alimentación 120 V 1,25 A 60 Hz; 220 V 0,75 A 50 Hz; 240 V 0,75 A 50 Hz
Salida 24 V 2,4 A CC
Protección contra cortocircuitos Limitador automático de corriente
Modelo 6361 Puesto con pulsadores
Pulsadores 1 NA, 1 NC, con contacto momentáneo
Contactos 24 V 3 A CC
Modelo 6362 Interruptores de fin de carrera
Interruptores Dos, de fin de carrera, accionados por palanca de rodillo, contacto momentáneo
Contactos 1 conjunto de contactos 1P2D en cada interruptor, 24 V 3 A CC
Emplazamiento de los interruptores Los interruptores se pueden colocar a menos de 15 cm (6 pulg.) entre sí
Modelo 6363 Relé
Tipo De uso general, enchufable
Bobina 24 V CC
Contactos 3P2D; 24 V 3 A CC

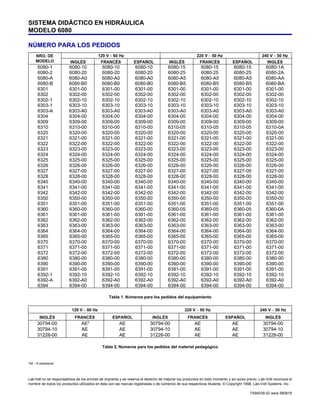

8. SISTEMA DIDÁCTICO EN HIDRÁULICA
MODELO 6080
ESPECIFICACIONES (cont.)
Modelo 6364 Relé temporizado / Contador
Tipo Programable, multifunción, digital, visualizador de cristales líquidos
Rango de temporización 0,1 s a 9.990 h
Rango de conteo 1-99.900
Contactos 2P2D; 24 V 3 A CC
Modelo 6365 Puesto con lámparas pilotos
Lámparas piloto Dos lámparas incandescentes, de color ámbar, 24 V
Modelo 6370 Presostato
Gama regulable de presión 240-3.450 kPa (35-500 psi)
Presión diferencial regulable 35-450 kPa (5-65 psi)
Contactos 1P2D; 24 V 3 A CC
Modelo 6371 Interruptor magnético de proximidad
Tipo Tipo Reed (2 polos), con relé miniatura incorporado, diseñado para el montaje en
los cilindros 6340 y 6341
Voltaje de alimentación 24 V CC
Contactos 1P2D; 24 V 3 A CC
Modelo 6372 Interruptor fotoeléctrico
Tipo De proximidad, de reflexión difusa, con relé miniatura incorporado y LED
Fuente Rojo visible, 680 nm
Distancia máxima de detección 10,2 cm (4 pulg.)
Voltaje de alimentación 24 V CC
Contactos 1P2D; 24 V 3 A CC
Modelo 6380 Dispositivo de carga
Tasa de compresión del resorte Dispositivo de carga, 728 N/cm (416 lbf/pulg)
Regla para medir la fuerza Montada sobre el dispositivo de carga, graduada en N y lbf
Fuerza máxima 4.000 N (900 lbf)
Modelo 6390 Colector fijo de 5 bocas
Bocas Ficha de retención a bolilla, sellada en la desconexión
Modelo 6391 Colector móvil de 4 bocas
Bocas Ficha (3) y toma (1) de retención a bolilla, todas selladas en la desconexión
Modelo 6392-1 Accesorios
Mangueras 4 cortas: 61 cm (24 pulg.); 8 largas: 91 cm (36 pulg.);
2 extra-largas: 152 cm (60 pulg.)
Empalmes para mangueras Tomas de retención a bolilla de acople rápido, selladas en la desconexión
Modelo 6392-A Accesorios
Cables eléctricos 8 cortos: 15 cm (6 pulg.); 8 medianos: 30 cm (12 pulg.); 10 largos: 45 cm (18
pulg.); 10 extra-largos: 60 cm (24 pulg.); con dos fichas tipo banana de 2 mm;
para una corriente nominal de 10 A
Mangueras 4 cortas: 61 cm (24 pulg.); 2 largas: 91 cm (36 pulg.)
Empalmes para mangueras Tomas de retención a bolilla de acople rápido, selladas en la desconexión
Modelo 6394 Multímetro
Funciones Voltaje ca/cc, corriente cc, resistencia
Precisión ±0,5%
Visualizador 3½ dígitos, de cristal líquido
Otros Polarización automática, indicador de batería descargada, protección contra so-
brecargas, montado sobre una base que se fija a la superficie de trabajo por me-
dio de los broches de fijación
