1. CALCULO DE ENGRANAJES
I.E.S.T.P. “VILCANOTA”
PROGRAMA DE ESTUDIOS “MECÁNICA AGRÍCOLA”
DOCENTE: BACH. ROMULO TICONA QUISPE

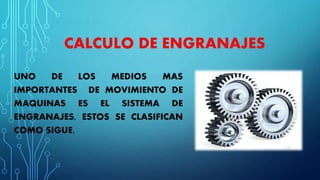

2. CALCULO DE ENGRANAJES
UNO DE LOS MEDIOS MAS
IMPORTANTES DE MOVIMIENTO DE
MAQUINAS ES EL SISTEMA DE
ENGRANAJES, ESTOS SE CLASIFICAN
COMO SIGUE.

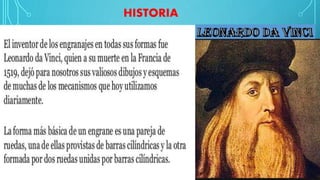

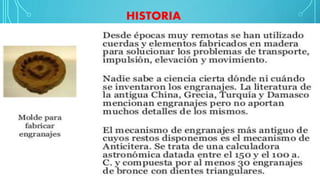

3. HISTORIA

4. HISTORIA

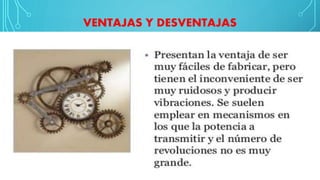

5. VENTAJAS Y DESVENTAJAS

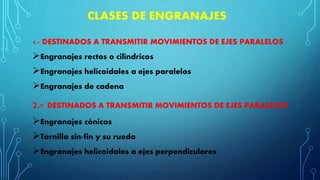

6. CLASES DE ENGRANAJES
1.- DESTINADOS A TRANSMITIR MOVIMIENTOS DE EJES PARALELOS
Engranajes rectos o cilíndricos
Engranajes helicoidales a ejes paralelos
Engranajes de cadena
2.- DESTINADOS A TRANSMITIR MOVIMIENTOS DE EJES PARALELOS
Engranajes cónicos
Tornillo sin-fin y su rueda
Engranajes helicoidales a ejes perpendiculares

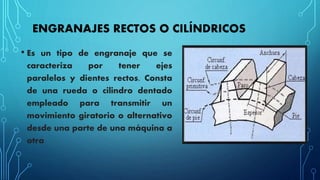

7. ENGRANAJES RECTOS O CILÍNDRICOS
• Es un tipo de engranaje que se
caracteriza por tener ejes
paralelos y dientes rectos. Consta
de una rueda o cilindro dentado
empleado para transmitir un
movimiento giratorio o alternativo
desde una parte de una máquina a
otra

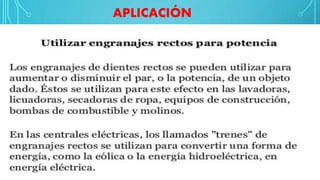

8. APLICACIÓN

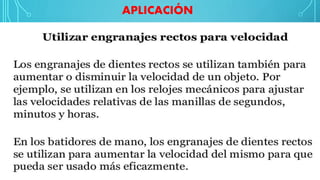

9. APLICACIÓN

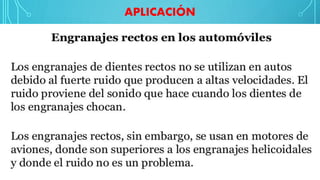

10. APLICACIÓN

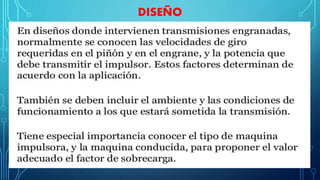

11. DISEÑO

12. CARACTERÍSTICAS

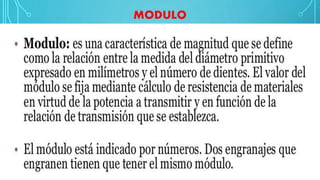

13. MODULO

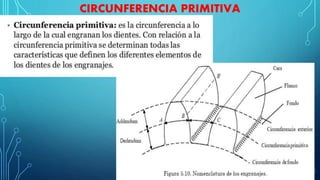

14. CIRCUNFERENCIA PRIMITIVA

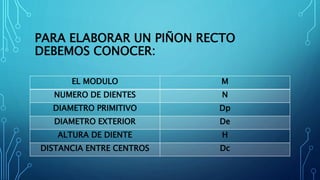

15. PARA ELABORAR UN PIÑON RECTO
DEBEMOS CONOCER:
EL MODULO M
NUMERO DE DIENTES N
DIAMETRO PRIMITIVO Dp
DIAMETRO EXTERIOR De
ALTURA DE DIENTE H
DISTANCIA ENTRE CENTROS Dc

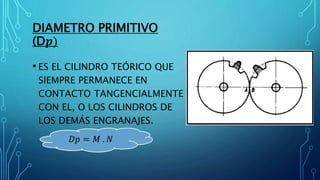

16. DIAMETRO PRIMITIVO
(D𝒑)
• ES EL CILINDRO TEÓRICO QUE
SIEMPRE PERMANECE EN
CONTACTO TANGENCIALMENTE
CON EL, O LOS CILINDROS DE
LOS DEMÁS ENGRANAJES.
𝐷𝑝 = 𝑀 . 𝑁

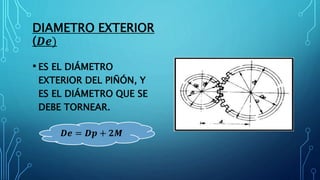

17. DIAMETRO EXTERIOR
(𝑫𝒆)
• ES EL DIÁMETRO
EXTERIOR DEL PIÑÓN, Y
ES EL DIÁMETRO QUE SE
DEBE TORNEAR.
𝑫𝒆 = 𝑫𝒑 + 𝟐𝑴

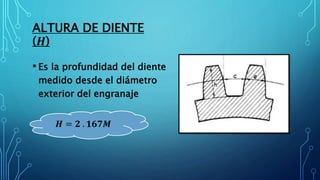

18. ALTURA DE DIENTE
(𝑯)
• Es la profundidad del diente
medido desde el diámetro
exterior del engranaje
𝑯 = 𝟐 . 𝟏𝟔𝟕𝑴

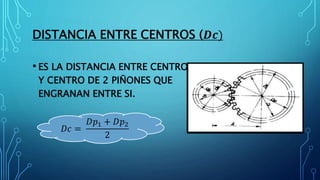

19. DISTANCIA ENTRE CENTROS (𝑫𝒄)
• ES LA DISTANCIA ENTRE CENTRO
Y CENTRO DE 2 PIÑONES QUE
ENGRANAN ENTRE SI.
𝐷𝑐 =
𝐷𝑝1 + 𝐷𝑝2
2

20. RELACIÓN DE TRANSMISIÓN ENTRE DOS O MAS ENGRANAJES (𝑖)
• 𝒊 =
𝒘 𝟏
𝒘 𝟐
=
𝑵 𝟐
𝑵 𝟏
No tiene unidad
• 𝒘 𝟏: velocidad angular de entrada
• 𝒘 𝟐: velocidad angular de salida
• Relación entre numero de vueltas y numero de dientes
• 𝑹𝑷𝑴 𝟏 𝒙𝑵 𝟏 = 𝑹𝑷𝑴 𝟐 𝒙𝑵 𝟐
• 𝑹𝑷𝑴: revolución por minuto
• N: numero de dientes

21. EJEMPLO 01:
• ENCONTRAR EL DIÁMETRO PRIMITIVO, DIÁMETRO
EXTERIOR Y LA ALTURA DEL DIENTE DE UN PIÑÓN QUE
TIENE 14 DIENTES Y MODULO 2.5.
• SOLUCIÓN:

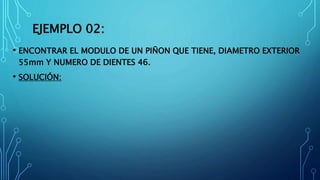

22. EJEMPLO 02:
• ENCONTRAR EL MODULO DE UN PIÑON QUE TIENE, DIAMETRO EXTERIOR
55mm Y NUMERO DE DIENTES 46.
• SOLUCIÓN:

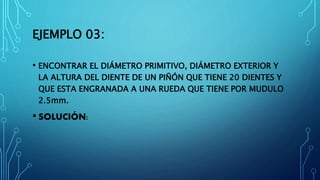

23. EJEMPLO 03:
• ENCONTRAR EL DIÁMETRO PRIMITIVO, DIÁMETRO EXTERIOR Y
LA ALTURA DEL DIENTE DE UN PIÑÓN QUE TIENE 20 DIENTES Y
QUE ESTA ENGRANADA A UNA RUEDA QUE TIENE POR MUDULO
2.5mm.
• SOLUCIÓN:

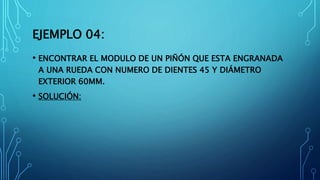

24. EJEMPLO 04:
• ENCONTRAR EL MODULO DE UN PIÑÓN QUE ESTA ENGRANADA
A UNA RUEDA CON NUMERO DE DIENTES 45 Y DIÁMETRO
EXTERIOR 60MM.
• SOLUCIÓN:

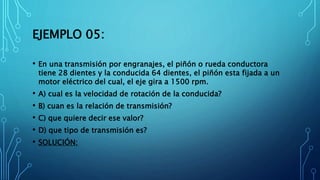

25. EJEMPLO 05:
• En una transmisión por engranajes, el piñón o rueda conductora
tiene 28 dientes y la conducida 64 dientes, el piñón esta fijada a un
motor eléctrico del cual, el eje gira a 1500 rpm.
• A) cual es la velocidad de rotación de la conducida?
• B) cuan es la relación de transmisión?
• C) que quiere decir ese valor?
• D) que tipo de transmisión es?
• SOLUCIÓN:

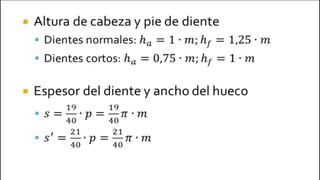

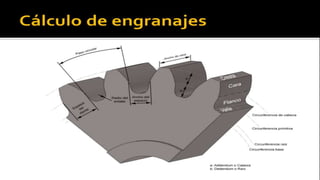

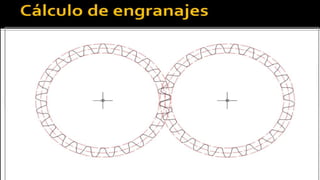

26. PARTES DE DIENTES

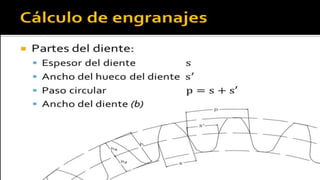

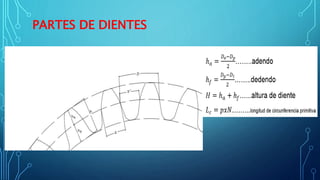

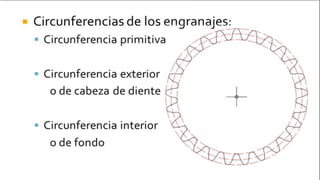

28. PARTES DE DIENTES

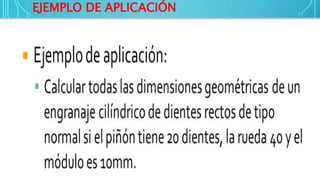

32. EJEMPLO DE APLICACIÓN

33. GRACIAS
POR SU ATENCIÓN
