El documento describe las unidades fundamentales de una computadora central de procesamiento (PCM), incluyendo el microprocesador, la unidad lógica de cálculo, el acumulador y la unidad de control. También describe las memorias ROM y RAM y los cuatro bloques de trabajo en una unidad de control electrónico (ECU): el bloque de entrada, el bloque de procesamiento, el bloque de salida y el bloque de soporte.

1. Escuela Superior Politécnica de Chimborazo Ingeniería AutomotrizTema:Constitución de la PCM16 de Junio de 2011Séptimo “A”Ing. Celin Padilla

2. Integrantes:Carlos Tustón 649Daniel Cabezas 581Diego Fiallos 586Andrés Arteaga 676Andrés Arroyo 666

3. Constitución de la PCM

4. Unidades Fundamentales de la PCM.

5. Microprocesador.Es la unidad central de proceso y contiene en su interior tres unidades fundamentales que son: una unidad lógica de cálculo, un acumulador, y una unidad de control.

6. Unidad lógica de cálculo. Realiza operaciones aritméticas como una calculadora y también operaciones lógicas.

7. Acumulador. Es una memoria intermedia que le permite a la ALU guardar datos mientras trabaja con otros que tendrán relación con lo que están trabajando.

8. Unida de control. Es el elemento activo que solicita los datos, controla las entradas y salidas y el desarrollo de las operaciones.

9. Unidad lógica de cálculo. Realiza operaciones aritméticas como una calculadora y también operaciones lógicas.

10. Memoria ROM.Mantiene grabados los programas con todos los datos y curvas características, valores teóricos, etc. Con los que ha de funcionar el sistema. Es una memoria que no puede borrarse.

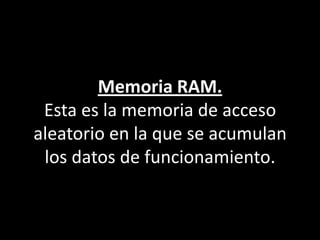

11. Memoria RAM.Esta es la memoria de acceso aleatorio en la que se acumulan los datos de funcionamiento.

12. Bloques de trabajo en una ECU

13. 1)Bloque de Entrada: Se denomina bloque de entrada a todos los circuitos que se encuentran como receptores de las diferentes señales que van a ingresar a la ECU y antes de que lleguen al microprocesador. Encontramos en este sentido, filtros, amplificadores, conversores análogos a digital, comparadores, recortadores, etc.Las señales que va a ingresar al microprocesador, son tratadas por todos estos circuitos.Los circuitos que se encuentren en este "camino hacia el microprocesador" serán los que se denominaran bloque de entrada.

14. 2) Bloque de Procesamiento: Se denomina bloque de procesamiento a todo el circuito que desarrolla las funciones programadas y que están constituidos circuitalmente por el procesador, memorias y todo circuito que se vea involucrado en la ejecución del software.

15. 3) Bloque de salida: Así como las señales son tratadas al ingresar, antes de llegar al microprocesador por circuitos previos que se han denominado Bloque de entrada, existen luego circuitos que se encuentran entre las salidas del microprocesador y los diferentes elementos que van a ser actuados.Aparecen así amplificadores, circuitos de potencia con transistores, todos los denominados drivers o manejadores, etc. Vale decir aquellos que controlados por el micro actuaran sobre los diferentes periféricos de potencia, como por ejemplo: Bobinas de encendido, inyectores, reles, etc.

16. 4) Bloque de Soporte: Se denomina así al conjunto de componentes que tienen como función alimentar a los circuitos internos mencionados anteriormente. Vale decir lo que constituye la fuente de alimentación de la ECU. Componen este bloque, transistores, diodos, condensadores, reguladores de voltaje, etc.

18. S1 y S5 Bloque de entrada y SalidaS2 y S3 Bloque de ProcesamientoS4 Bloque de Soporte

19. Bibliografía:http://www.cise.com/portal/notas-tecnicas/item/327-bloques-de-trabajo-en-una-ecu-automotriz.html
