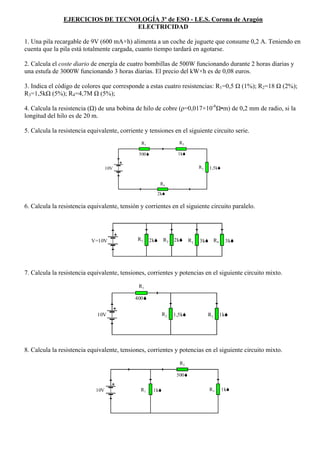

1. EJERCICIOS DE TECNOLOGÍA 3º de ESO - I.E.S. Corona de Aragón
ELECTRICIDAD
1. Una pila recargable de 9V (600 mA×h) alimenta a un coche de juguete que consume 0,2 A. Teniendo en
cuenta que la pila está totalmente cargada, cuanto tiempo tardará en agotarse.
2. Calcula el coste diario de energía de cuatro bombillas de 500W funcionando durante 2 horas diarias y
una estufa de 3000W funcionando 3 horas diarias. El precio del kW×h es de 0,08 euros.
3. Indica el código de colores que corresponde a estas cuatro resistencias: R1=0,5 Ω (1%); R2=18 Ω (2%);
R3=1,5kΩ (5%); R4=4,7M Ω (5%);
4. Calcula la resistencia (Ω) de una bobina de hilo de cobre (ρ=0,017×10-6Ω•m) de 0,2 mm de radio, si la
longitud del hilo es de 20 m.
5. Calcula la resistencia equivalente, corriente y tensiones en el siguiente circuito serie.
R1 R2
500 1k
10V R3 1,5k
R4
2k
6. Calcula la resistencia equivalente, tensión y corrientes en el siguiente circuito paralelo.
V=10V R1 2k R2 2k R3 3k R4 3k
7. Calcula la resistencia equivalente, tensiones, corrientes y potencias en el siguiente circuito mixto.
R1
400
10V R2 1,5k R3 1k
8. Calcula la resistencia equivalente, tensiones, corrientes y potencias en el siguiente circuito mixto.
R2
500
10V R1 1k R3 1k

2. 9. Calcula la resistencia equivalente, tensiones, corrientes y potencias en el siguiente circuito mixto.
R1
1,5k
10V R2 1k R3 1k
R4
2k
10. Calcula la resistencia equivalente y la pila equivalente entre los puntos A y B, en los dos casos
siguientes:
A B
A B
11. Calcula la resistencia a colocar para que la corriente que circula por los diodos sea de 30 mA.
Considerar la tensión entre extremos de cada diodo LED de 2V.
D1 D2
I=30 mA
2V 2V
9V 2V
D3
R
12. Calcula las intensidades de corriente que circulan por cada uno de los diodos LED sabiendo que la
tensión entre sus extremos es de 2V. ¿Cuál de ellos se iluminará más?. ¿Cuál es la potencia disipada por
los diodos?.
350 R1 500 R2
I1 I2
D1 D2
9V 2V 2V
I1 I2
D3
2V
