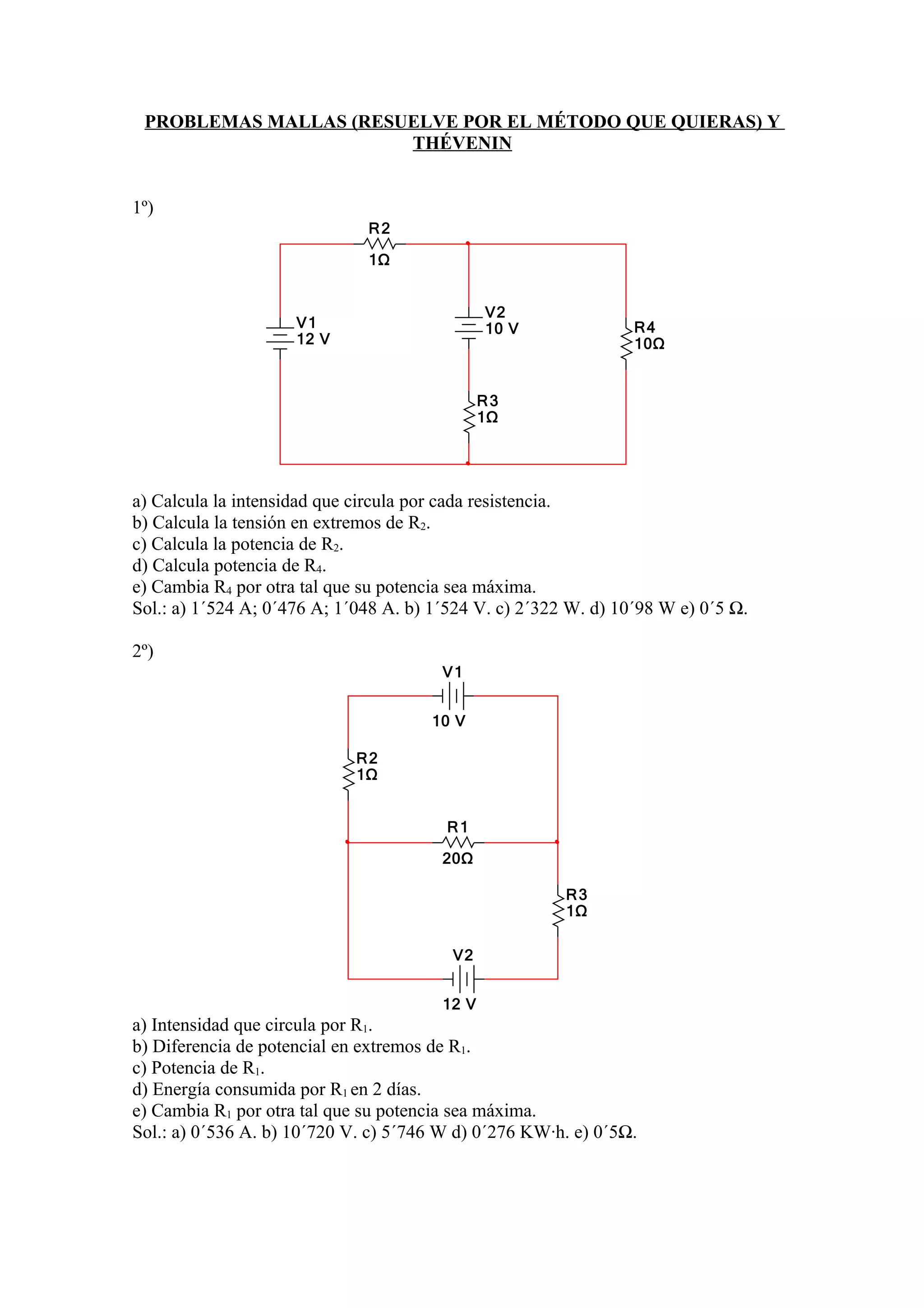

1. PROBLEMAS MALLAS (RESUELVE POR EL MÉTODO QUE QUIERAS) Y
THÉVENIN
1º)
R2
1Ω
V2
V1 10 V R4
12 V 10Ω
R3
1Ω
a) Calcula la intensidad que circula por cada resistencia.
b) Calcula la tensión en extremos de R2.
c) Calcula la potencia de R2.
d) Calcula potencia de R4.
e) Cambia R4 por otra tal que su potencia sea máxima.
Sol.: a) 1´524 A; 0´476 A; 1´048 A. b) 1´524 V. c) 2´322 W. d) 10´98 W e) 0´5 Ω.
2º)
V1
10 V
R2
1Ω
R1
20Ω
R3
1Ω
V2
12 V
a) Intensidad que circula por R1.
b) Diferencia de potencial en extremos de R1.
c) Potencia de R1.
d) Energía consumida por R1 en 2 días.
e) Cambia R1 por otra tal que su potencia sea máxima.
Sol.: a) 0´536 A. b) 10´720 V. c) 5´746 W d) 0´276 KW·h. e) 0´5Ω.

2. 3º)
R5
3Ω
R1 R2 R4 V3
2Ω 3Ω 1Ω 21 V
V1 V2
R3
1Ω
13 V 16 V
Halla las intensidad de corriente en la red.
Sol.: 2 A; 3 A; 1 A; 6 A; 5 A.
4º)
V1
R1 R4
8Ω 1Ω
40 V
V3
R2 R5
5Ω 1Ω
25 V
R6
1Ω
V2
R3
6Ω
22 V
a) Intensidades que circulan por cada una de las resistencias.
b) Tensión en extremos de R3.
c) Potencia de R2.
Sol.: a) 3 A; 2 A; 5 A. b) 30 V. c) 20 W.
4º)
R1
A
10k Ω
V1 R2 R4
12 V 10k Ω 10k Ω
R3
B
10k Ω
a) Encuentra la resistencia y la tensión de Thévenin.
b) Tensión, intensidad y potencia en R4.
Sol.: a) 6 V. 15 kΩ. b) 0´3 mA; 1´5 V; 0´675 mW.
