1. CORRIENTE
Y
RESISTENCIA ELECTRICA

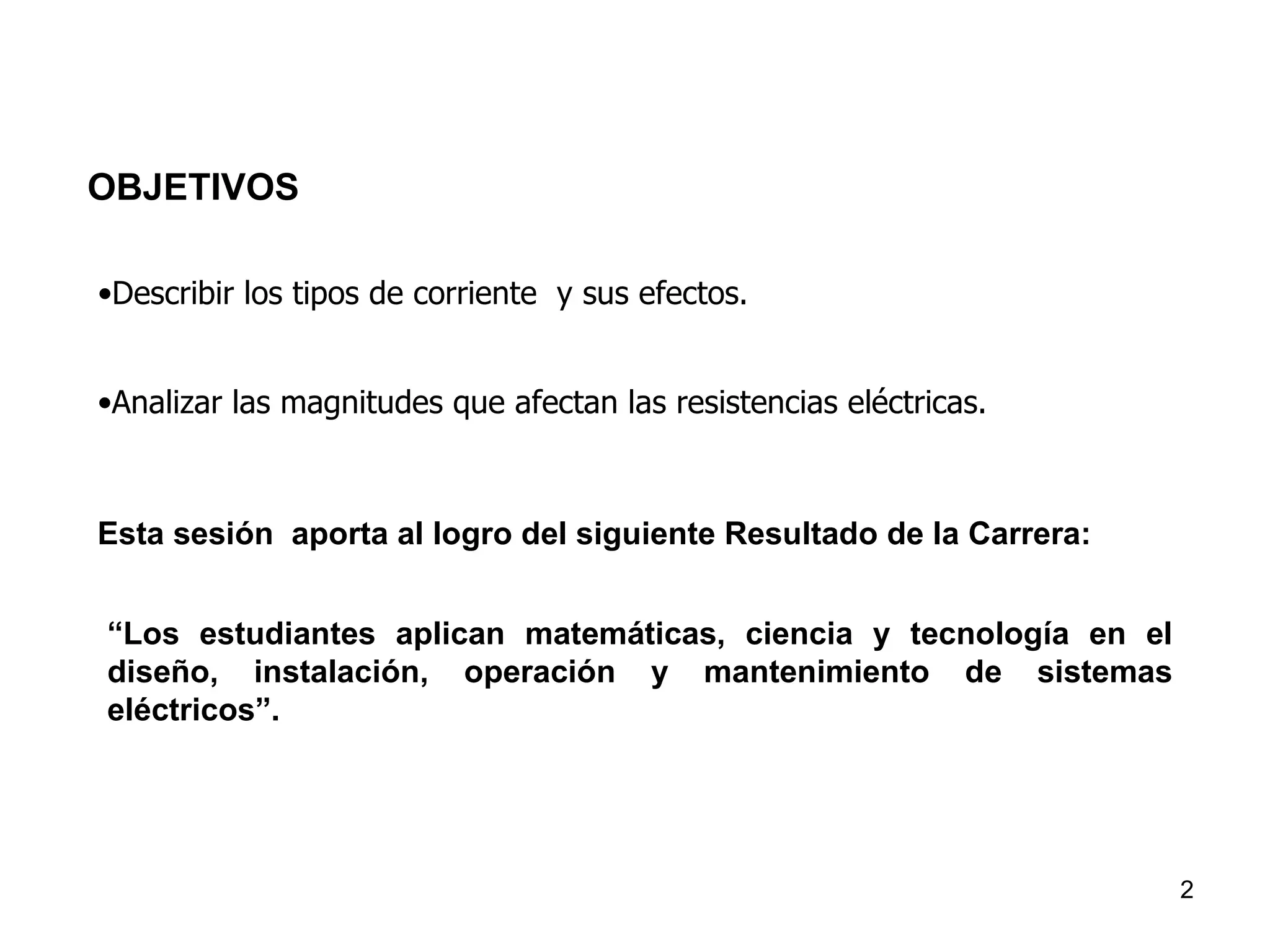

2. OBJETIVOS
•Describir los tipos de corriente y sus efectos.
•Analizar las magnitudes que afectan las resistencias eléctricas.
Esta sesión aporta al logro del siguiente Resultado de la Carrera:
“Los estudiantes aplican matemáticas, ciencia y tecnología en el
diseño, instalación, operación y mantenimiento de sistemas
eléctricos”.
2

3. Circuito Eléctrico

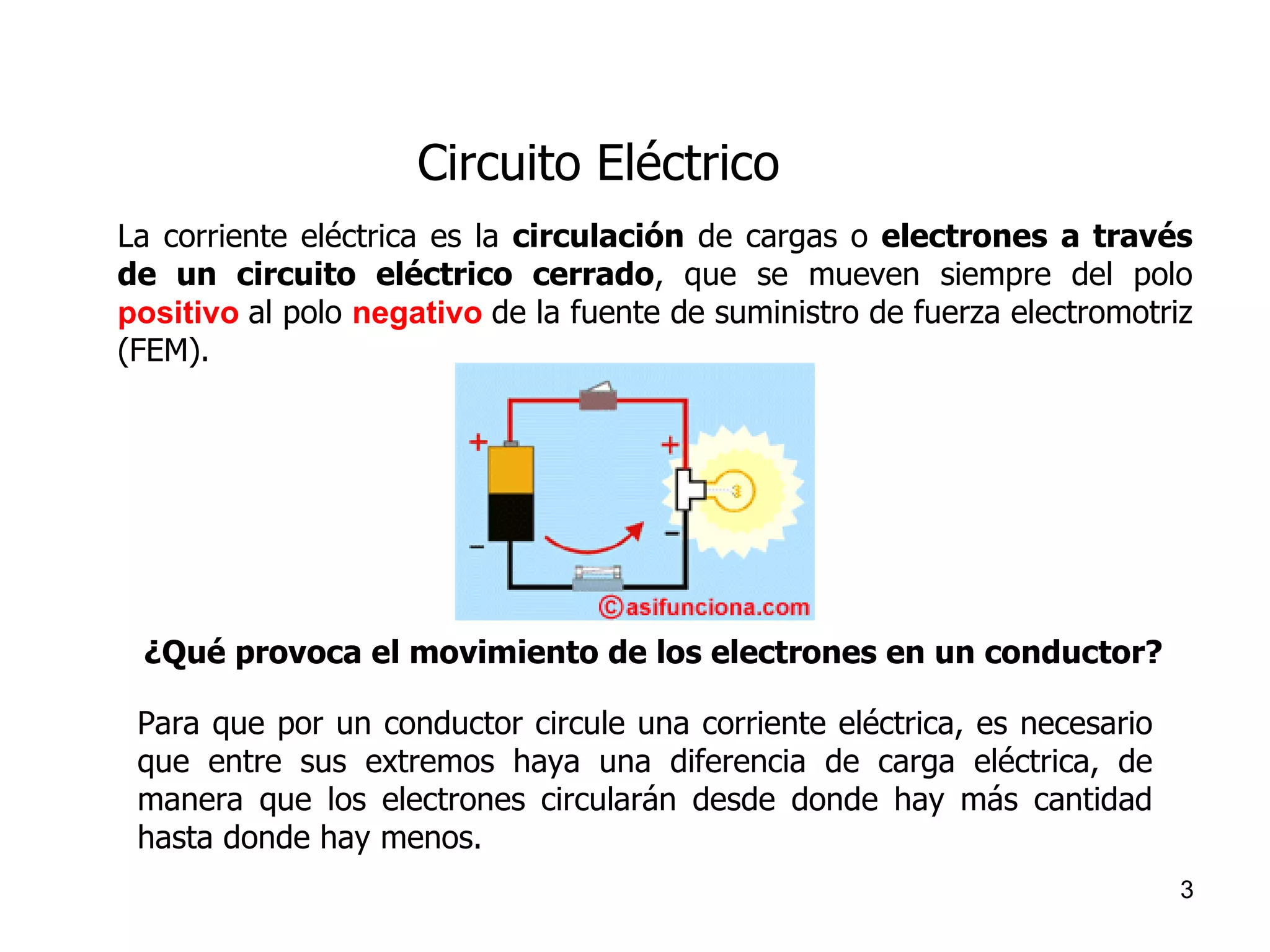

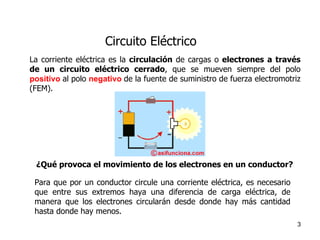

La corriente eléctrica es la circulación de cargas o electrones a través
de un circuito eléctrico cerrado, que se mueven siempre del polo
positivo al polo negativo de la fuente de suministro de fuerza electromotriz
(FEM).
¿Qué provoca el movimiento de los electrones en un conductor?
Para que por un conductor circule una corriente eléctrica, es necesario
que entre sus extremos haya una diferencia de carga eléctrica, de
manera que los electrones circularán desde donde hay más cantidad
hasta donde hay menos.
3

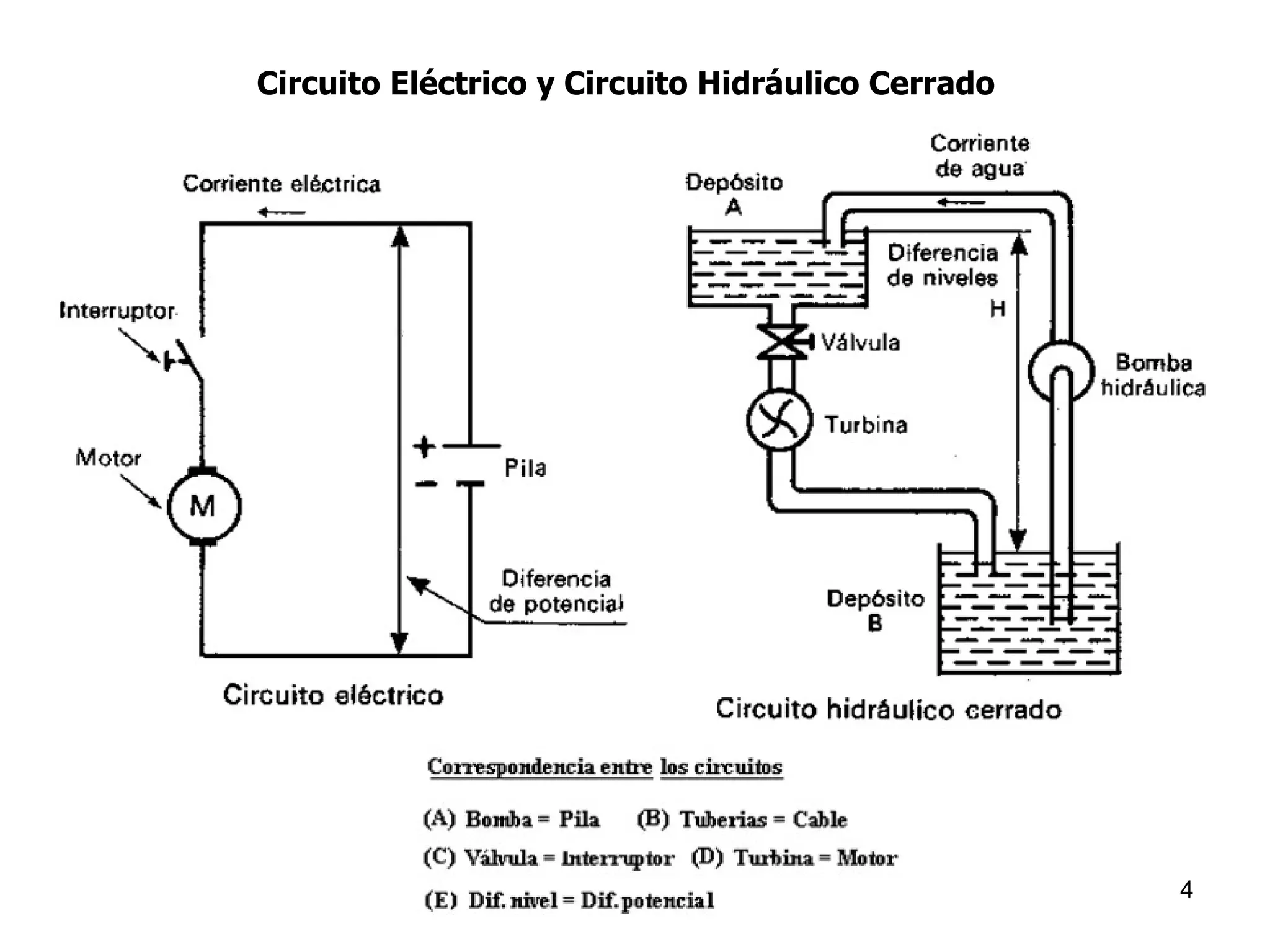

4. Circuito Eléctrico y Circuito Hidráulico Cerrado
4

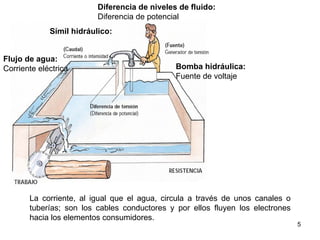

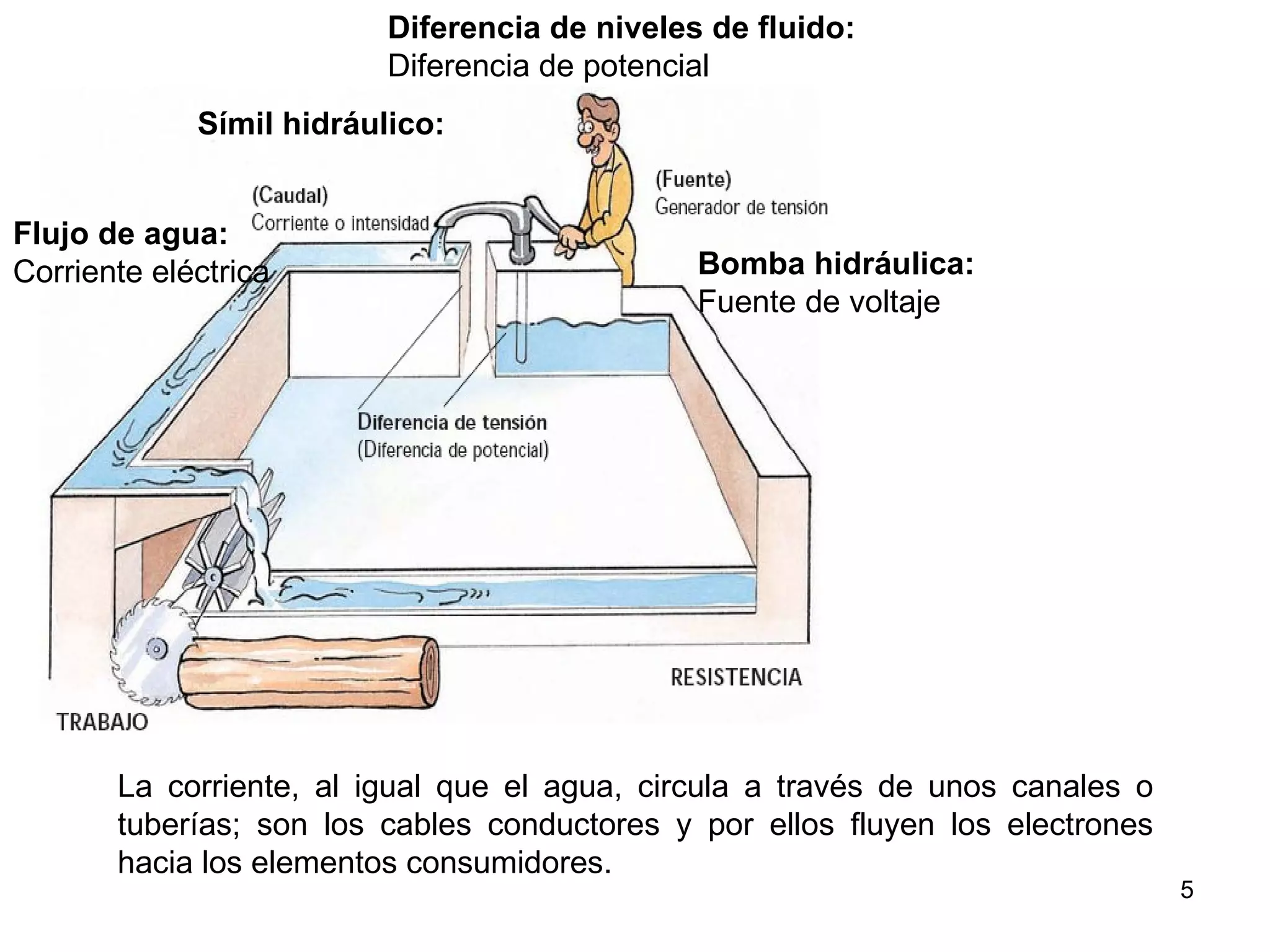

5. Diferencia de niveles de fluido:
Diferencia de potencial
Símil hidráulico:
Flujo de agua:
Corriente eléctrica Bomba hidráulica:
Fuente de voltaje
La corriente, al igual que el agua, circula a través de unos canales o
tuberías; son los cables conductores y por ellos fluyen los electrones
hacia los elementos consumidores.
5

6. CORRIENTE ELECTRICA

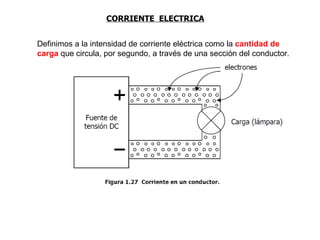

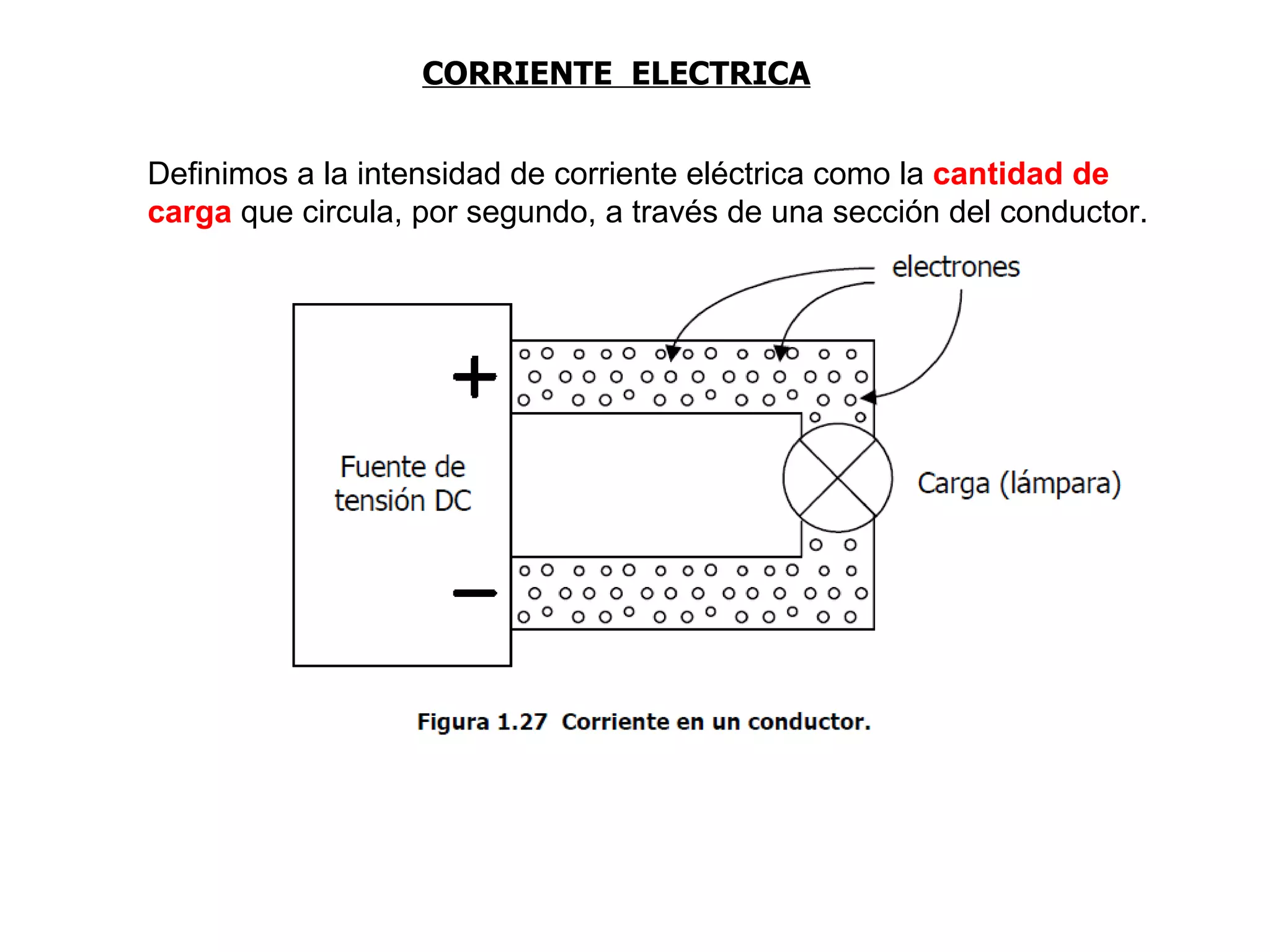

Definimos a la intensidad de corriente eléctrica como la cantidad de
carga que circula, por segundo, a través de una sección del conductor.

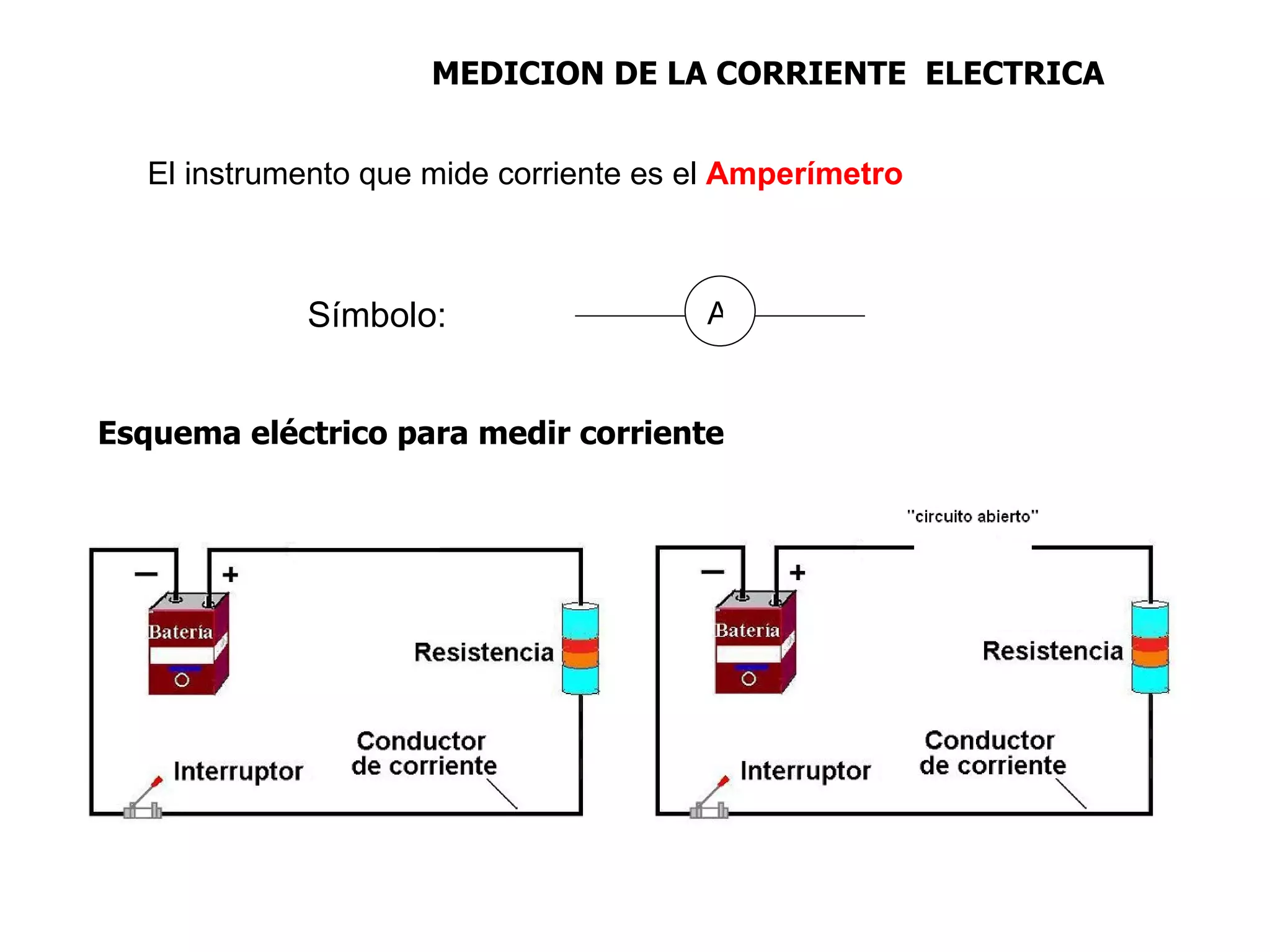

7. MEDICION DE LA CORRIENTE ELECTRICA
El instrumento que mide corriente es el Amperímetro
Símbolo: A

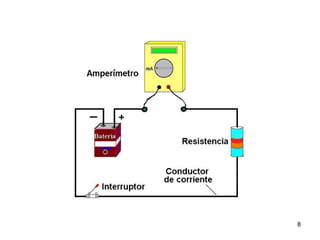

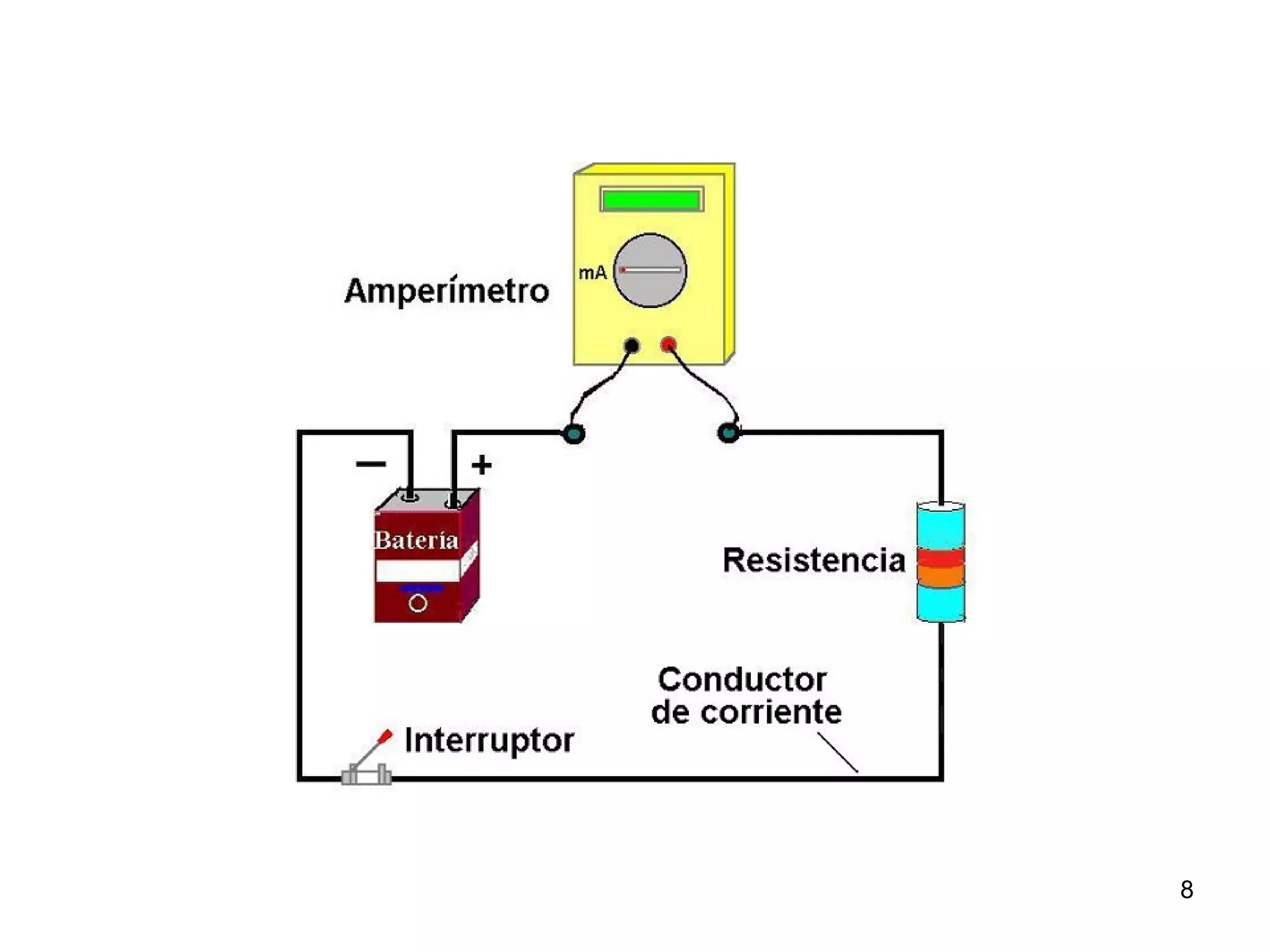

Esquema eléctrico para medir corriente

8. 8

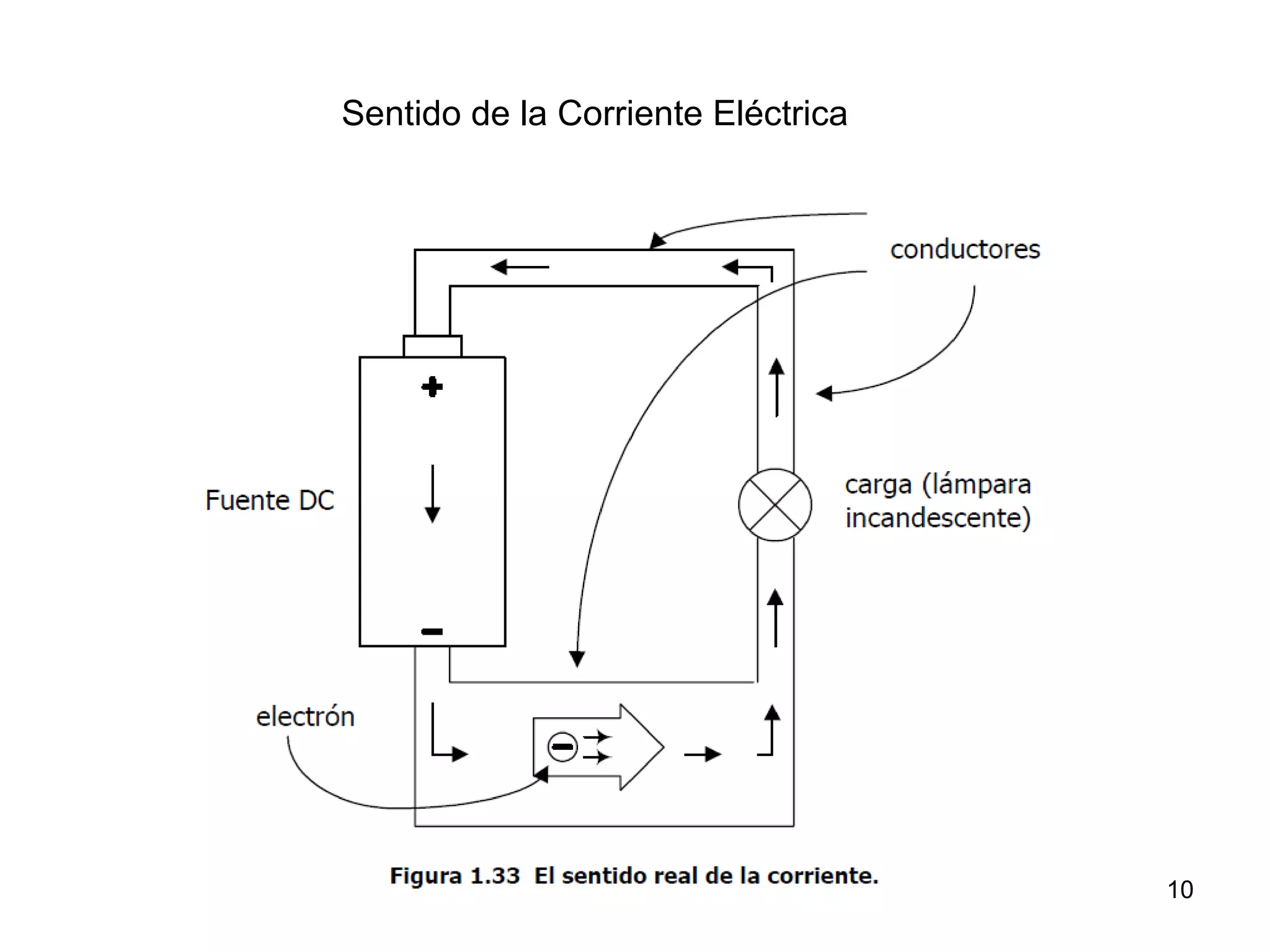

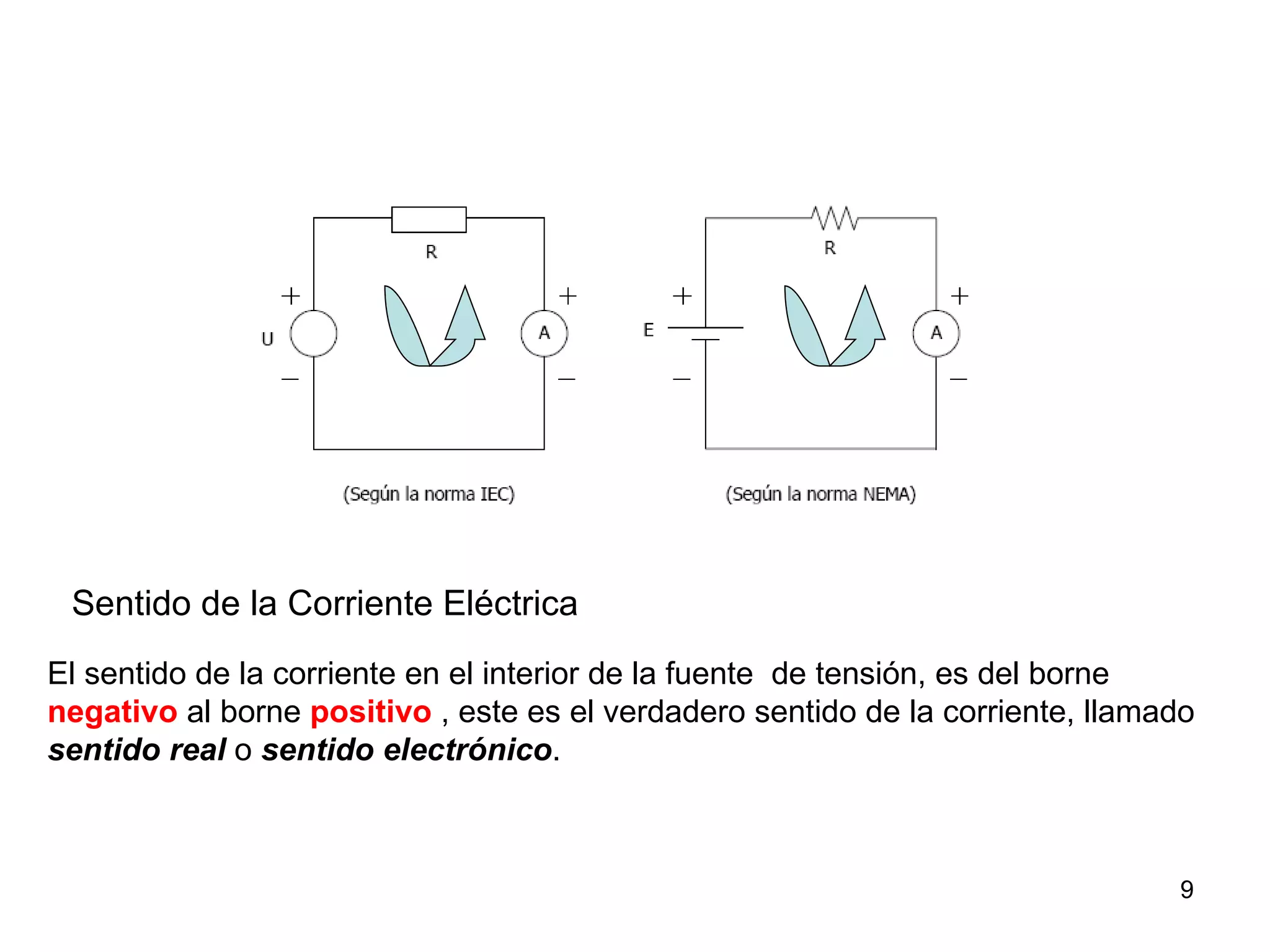

9. Sentido de la Corriente Eléctrica

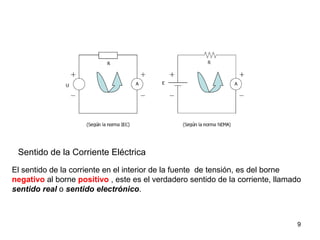

El sentido de la corriente en el interior de la fuente de tensión, es del borne
negativo al borne positivo , este es el verdadero sentido de la corriente, llamado
sentido real o sentido electrónico.
9

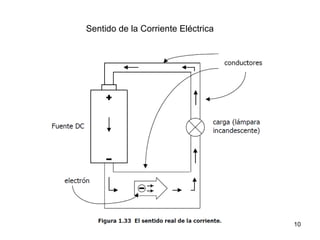

10. Sentido de la Corriente Eléctrica
10

11. Sentido de la Corriente Eléctrica

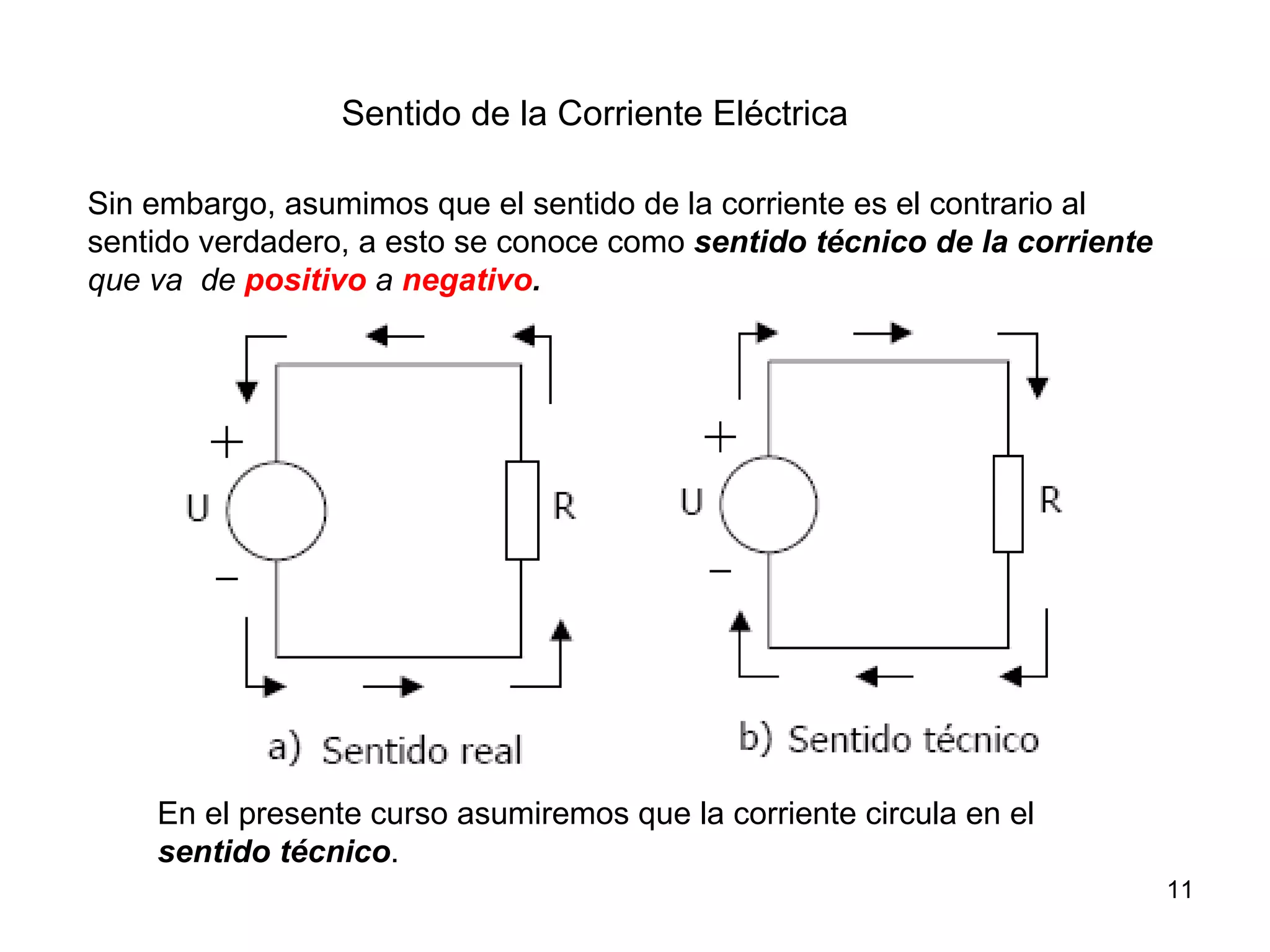

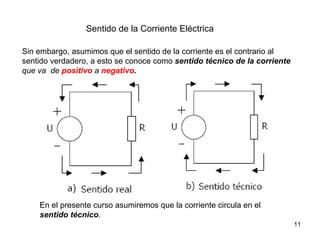

Sin embargo, asumimos que el sentido de la corriente es el contrario al
sentido verdadero, a esto se conoce como sentido técnico de la corriente
que va de positivo a negativo.
En el presente curso asumiremos que la corriente circula en el
sentido técnico.
11

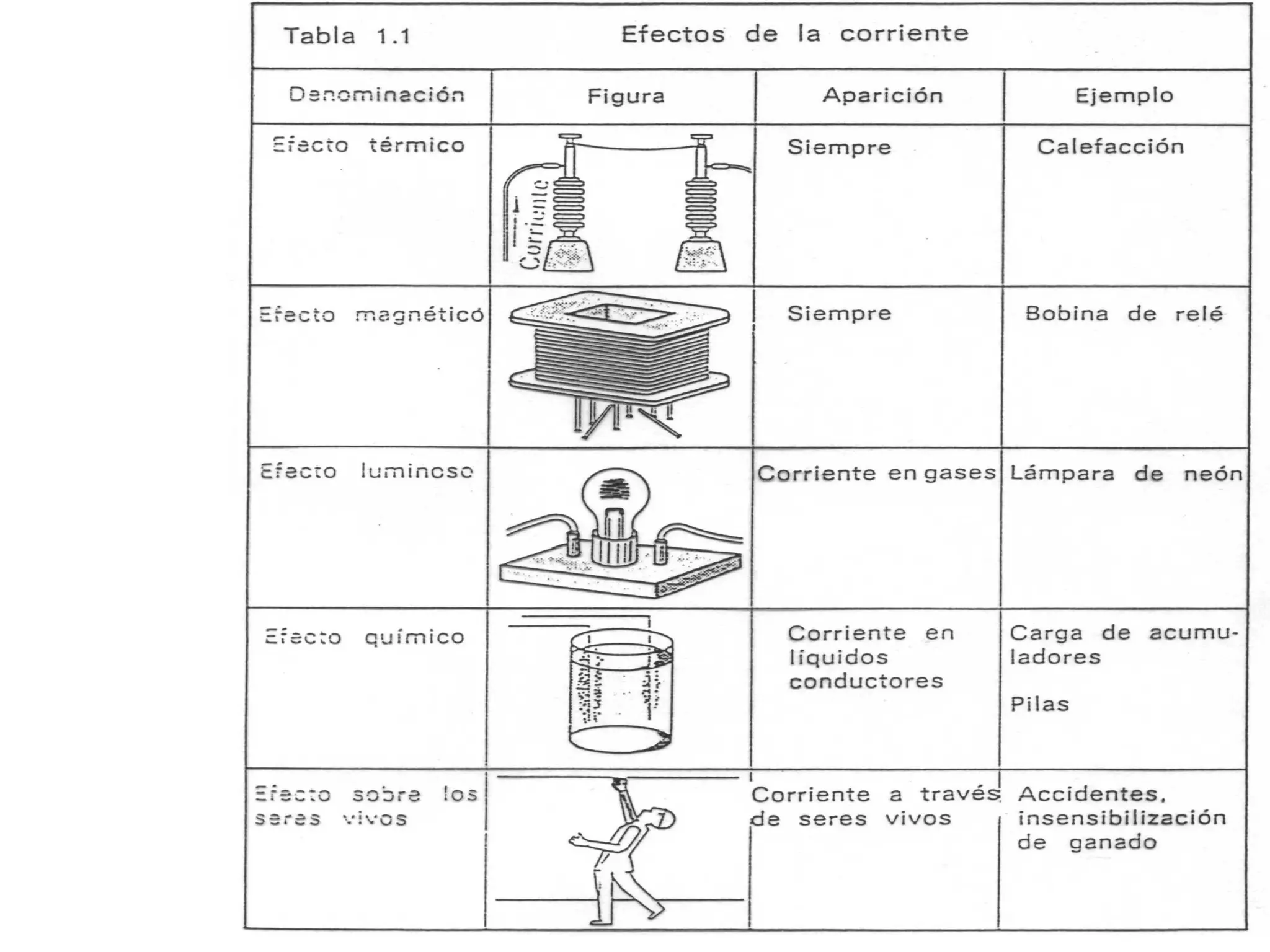

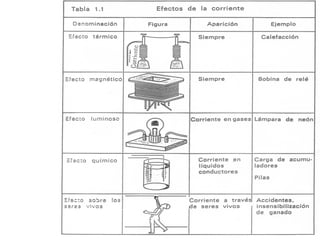

12. Efectos de la corriente eléctrica
•Efecto calorífico
•Efecto luminoso
•Efecto químico
•Efecto fisiológico
12

13. 13

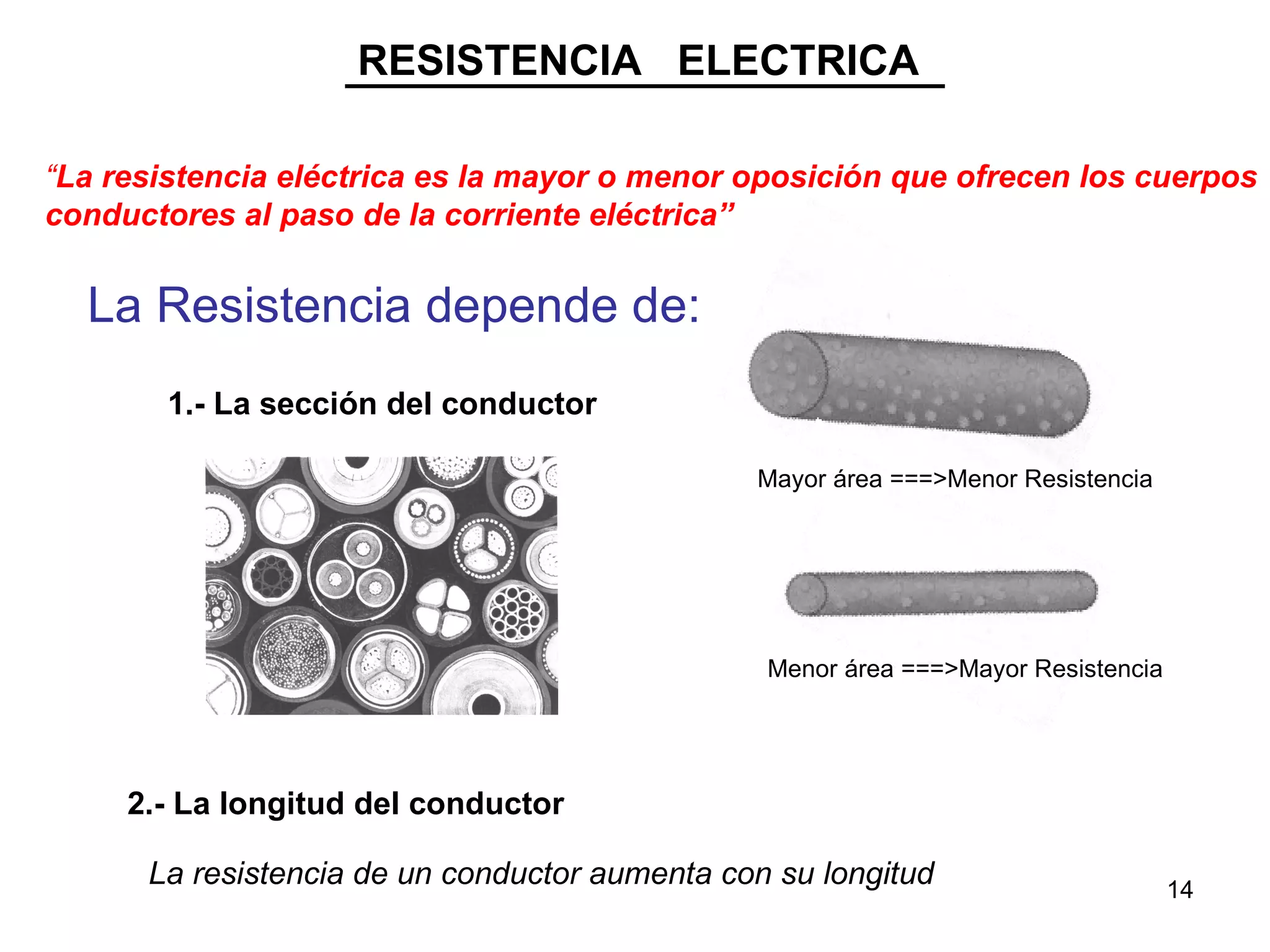

14. RESISTENCIA ELECTRICA
“La resistencia eléctrica es la mayor o menor oposición que ofrecen los cuerpos
conductores al paso de la corriente eléctrica”
La Resistencia depende de:
1.- La sección del conductor
Mayor área ===>Menor Resistencia
Menor área ===>Mayor Resistencia
2.- La longitud del conductor
La resistencia de un conductor aumenta con su longitud 14

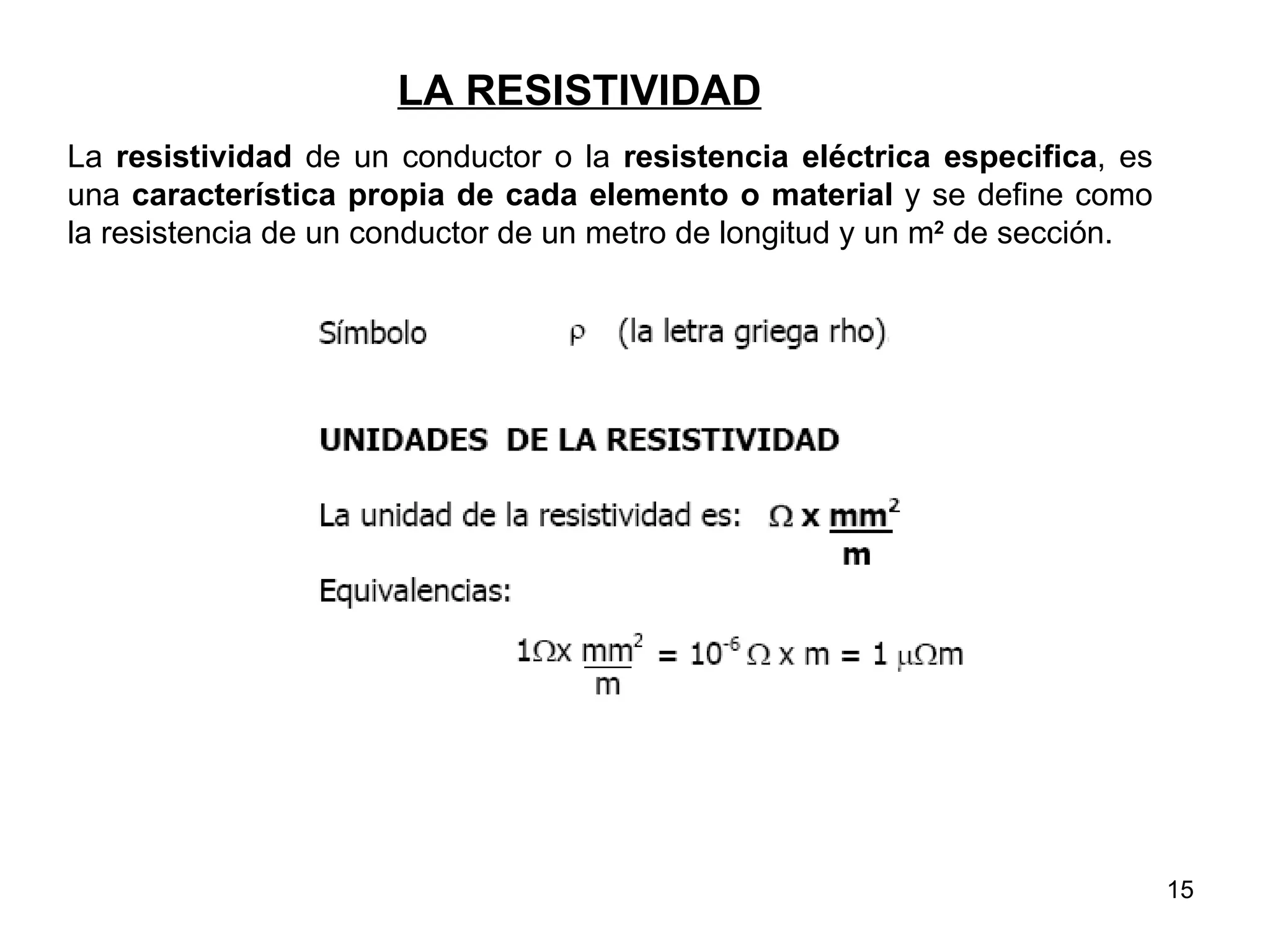

15. LA RESISTIVIDAD

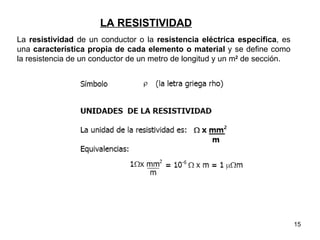

La resistividad de un conductor o la resistencia eléctrica especifica, es
una característica propia de cada elemento o material y se define como
la resistencia de un conductor de un metro de longitud y un m2 de sección.
15

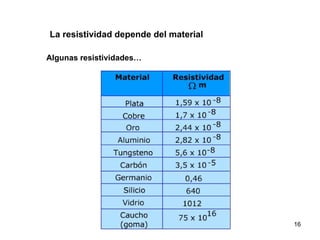

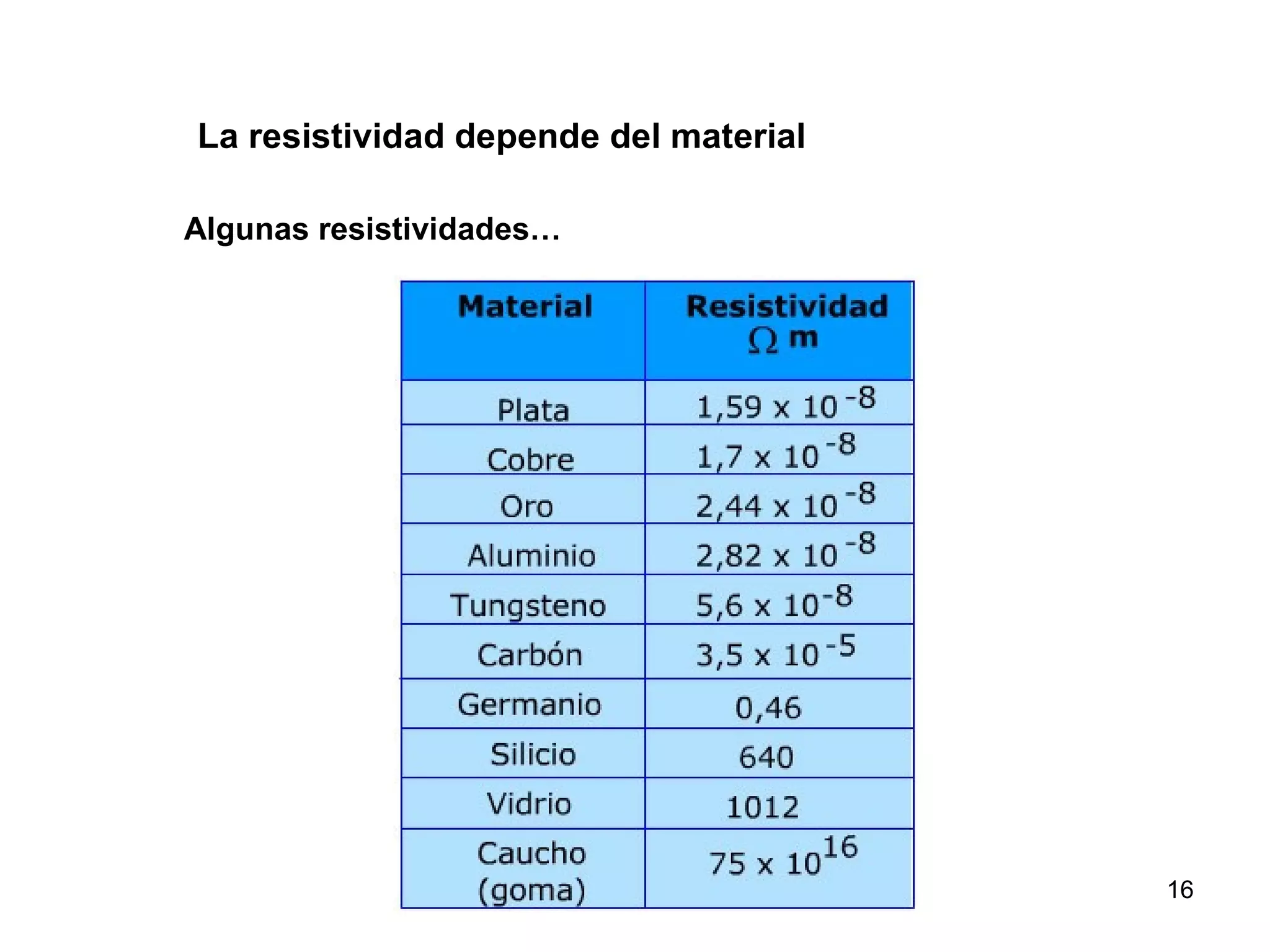

16. La resistividad depende del material
Algunas resistividades…
16

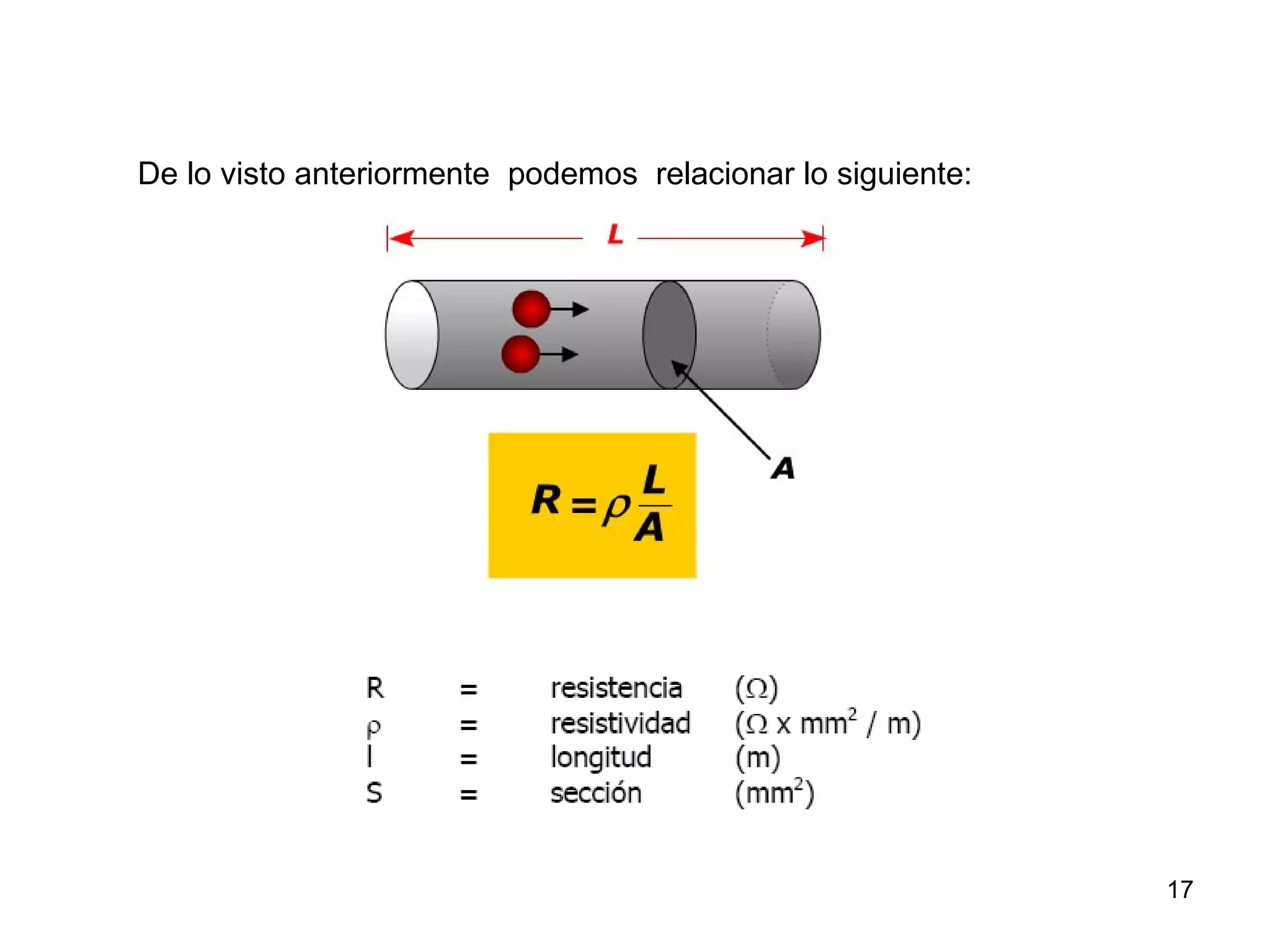

17. De lo visto anteriormente podemos relacionar lo siguiente:
17

18. RESISTENCIA ELECTRICA

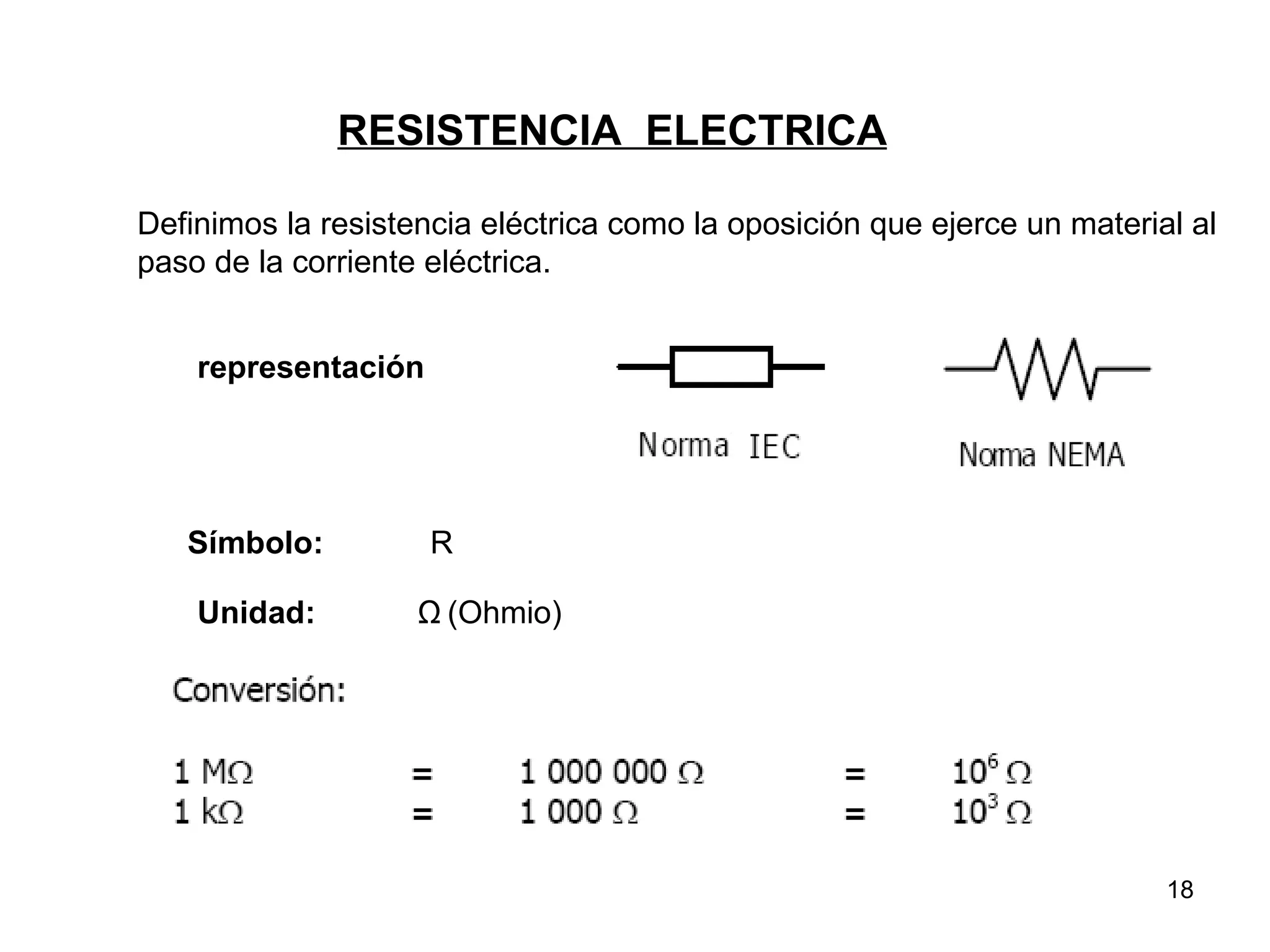

Definimos la resistencia eléctrica como la oposición que ejerce un material al
paso de la corriente eléctrica.
representación
Símbolo: R
Unidad: Ω (Ohmio)
18

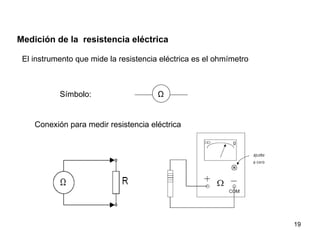

19. Medición de la resistencia eléctrica
El instrumento que mide la resistencia eléctrica es el ohmímetro
Símbolo: Ω
Conexión para medir resistencia eléctrica
19

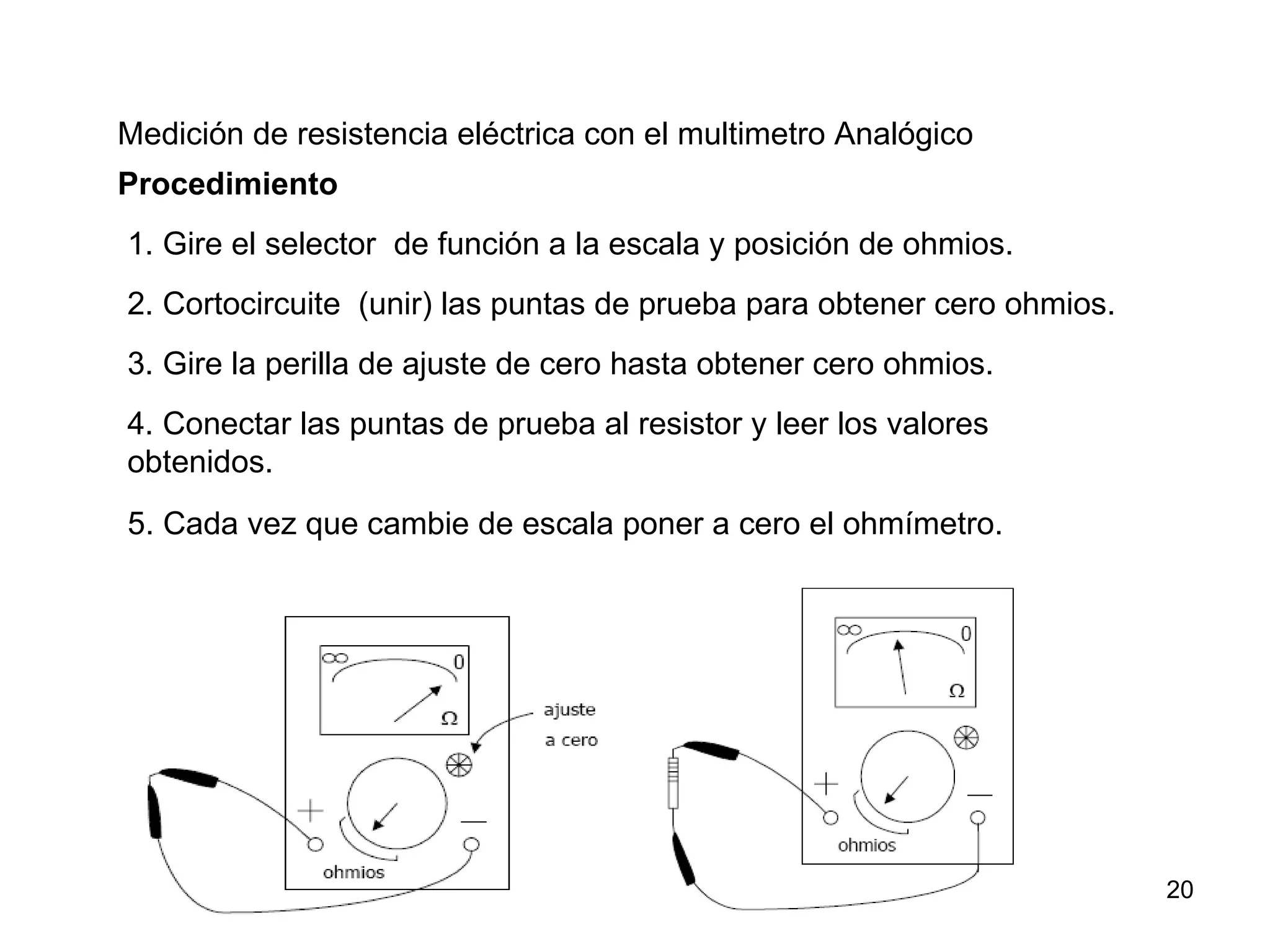

20. Medición de resistencia eléctrica con el multimetro Analógico
Procedimiento
1. Gire el selector de función a la escala y posición de ohmios.
2. Cortocircuite (unir) las puntas de prueba para obtener cero ohmios.
3. Gire la perilla de ajuste de cero hasta obtener cero ohmios.
4. Conectar las puntas de prueba al resistor y leer los valores
obtenidos.
5. Cada vez que cambie de escala poner a cero el ohmímetro.
20

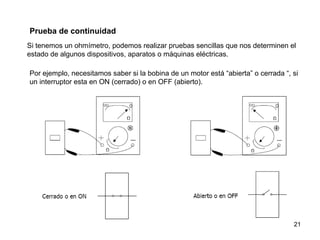

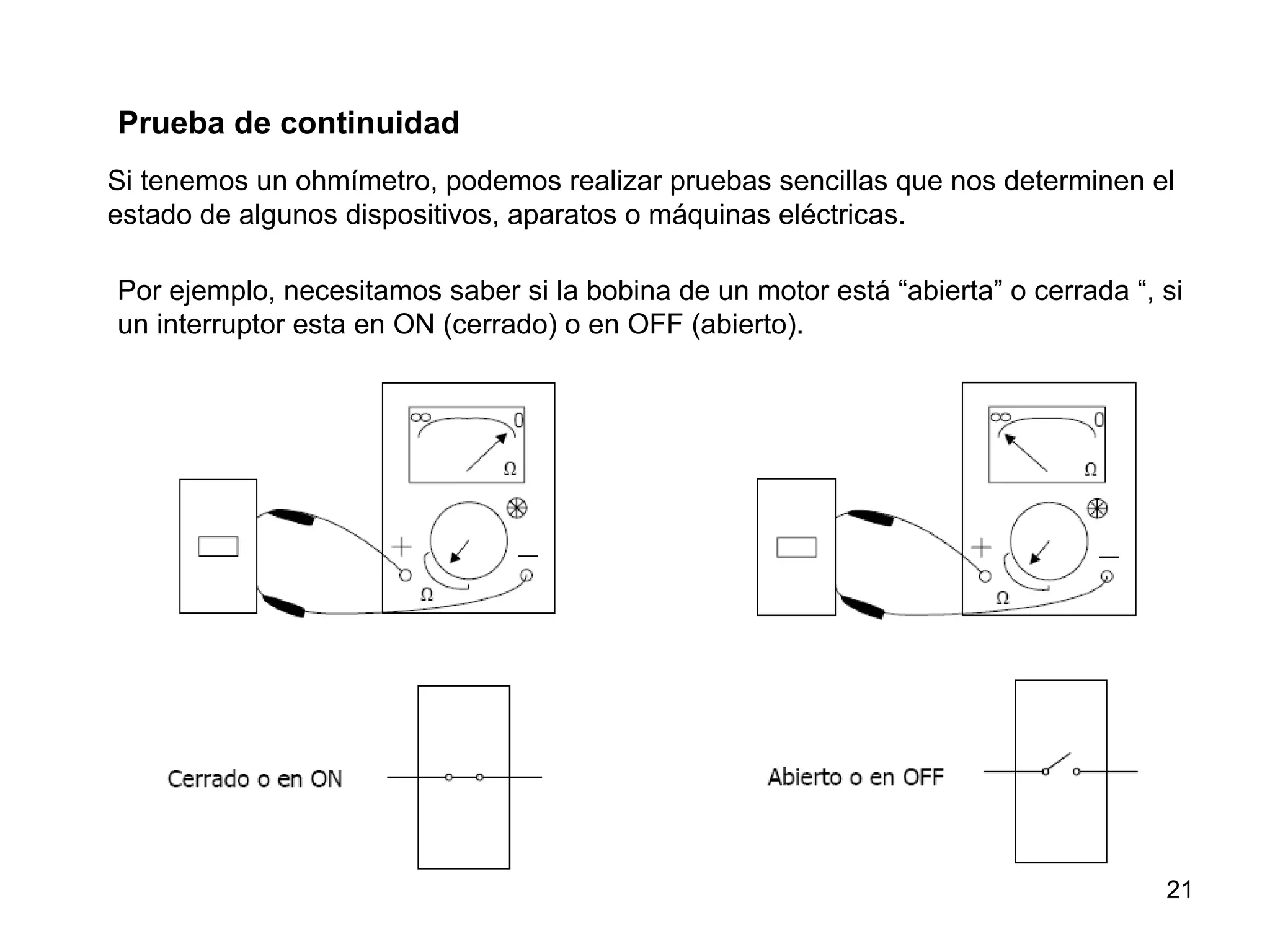

21. Prueba de continuidad
Si tenemos un ohmímetro, podemos realizar pruebas sencillas que nos determinen el
estado de algunos dispositivos, aparatos o máquinas eléctricas.
Por ejemplo, necesitamos saber si la bobina de un motor está “abierta” o cerrada “, si
un interruptor esta en ON (cerrado) o en OFF (abierto).
21

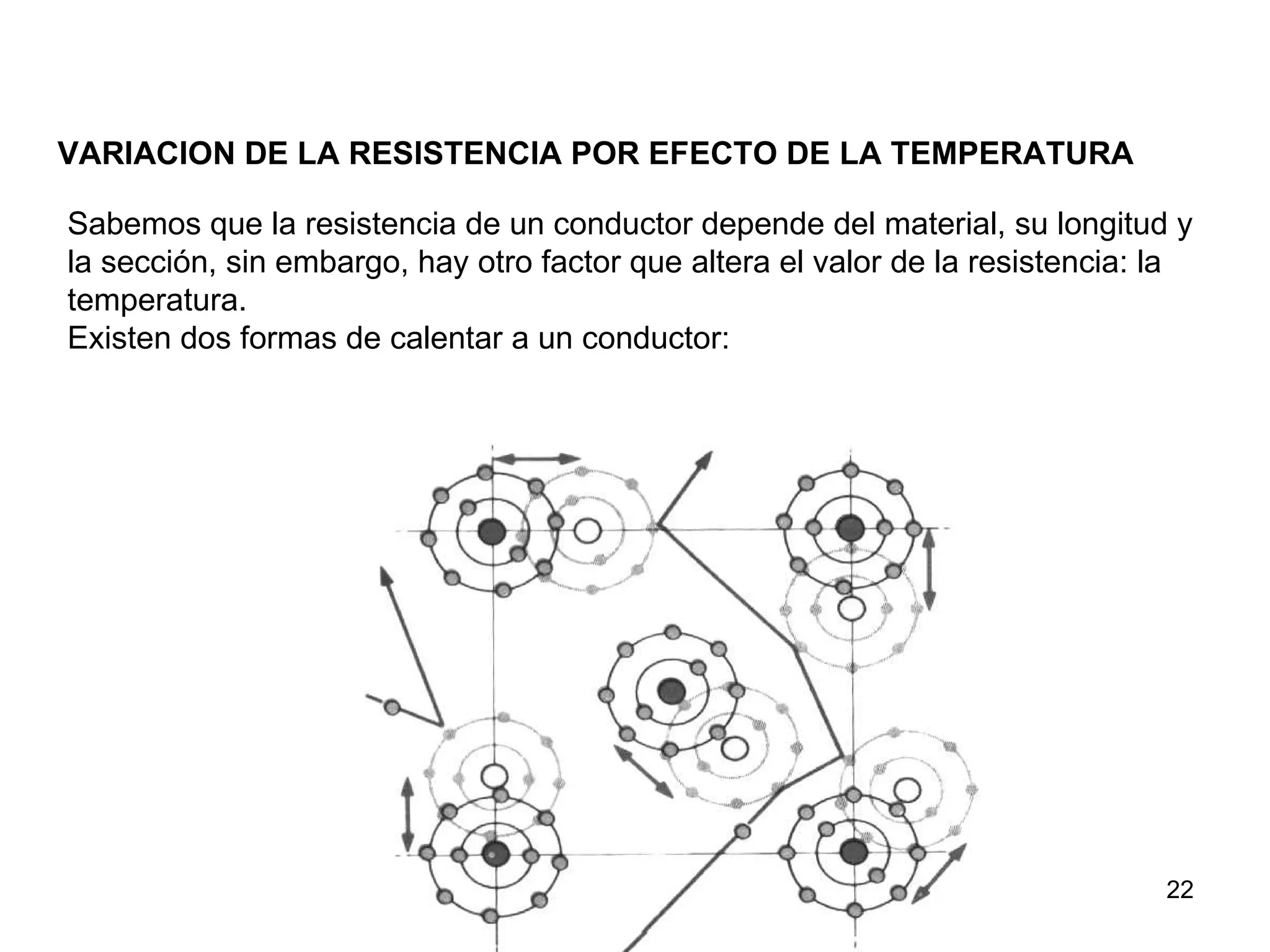

22. VARIACION DE LA RESISTENCIA POR EFECTO DE LA TEMPERATURA
Sabemos que la resistencia de un conductor depende del material, su longitud y
la sección, sin embargo, hay otro factor que altera el valor de la resistencia: la
temperatura.
Existen dos formas de calentar a un conductor:
22

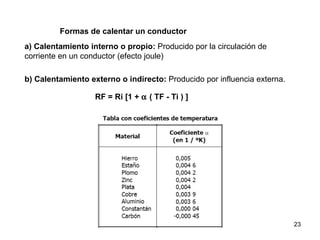

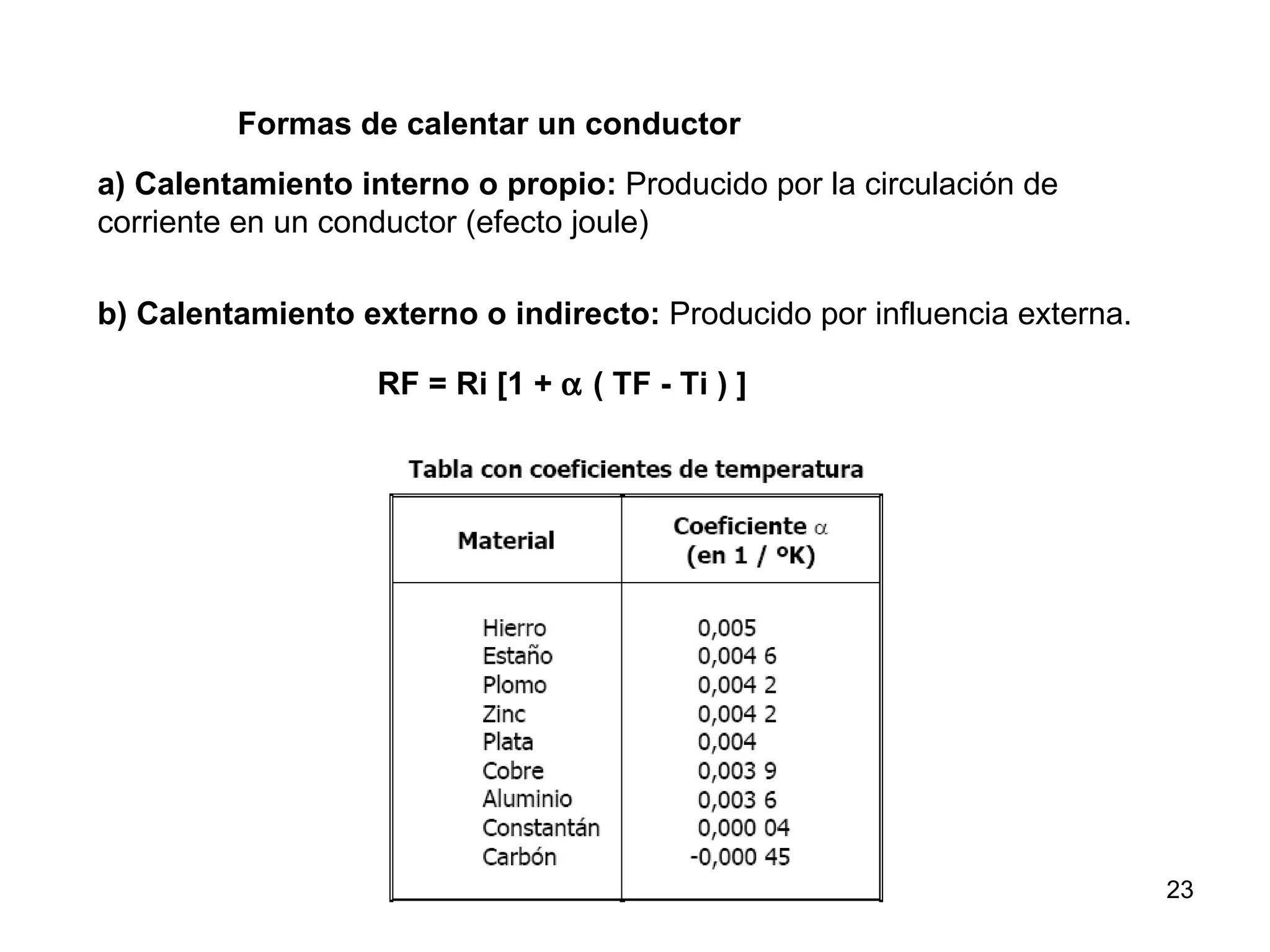

23. Formas de calentar un conductor
a) Calentamiento interno o propio: Producido por la circulación de
corriente en un conductor (efecto joule)
b) Calentamiento externo o indirecto: Producido por influencia externa.
RF = Ri [1 + α ( TF - Ti ) ]
23

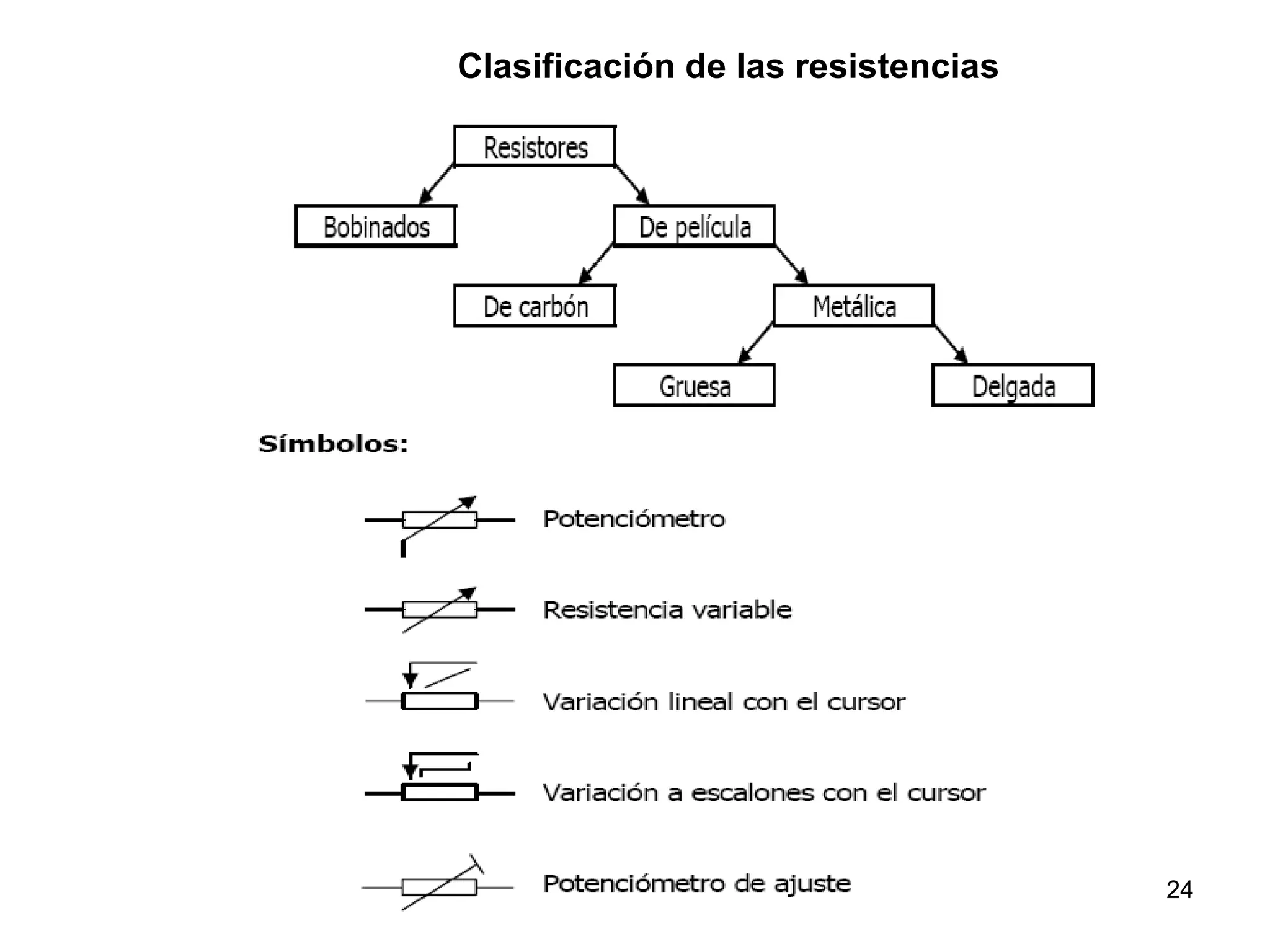

24. Clasificación de las resistencias
24

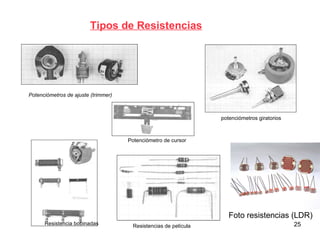

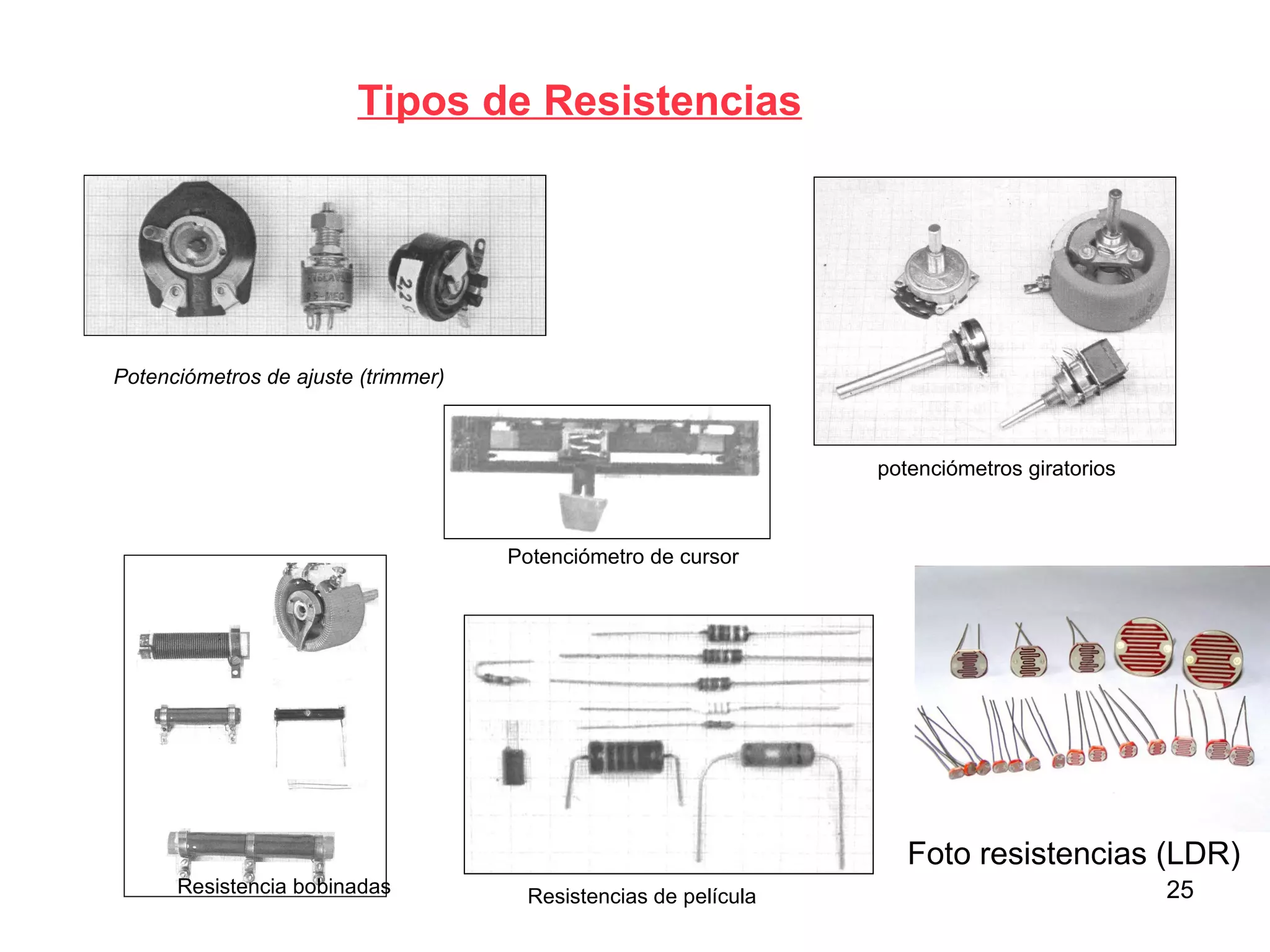

25. Tipos de Resistencias
Potenciómetros de ajuste (trimmer)
potenciómetros giratorios
Potenciómetro de cursor
Foto resistencias (LDR)
Resistencia bobinadas Resistencias de película 25

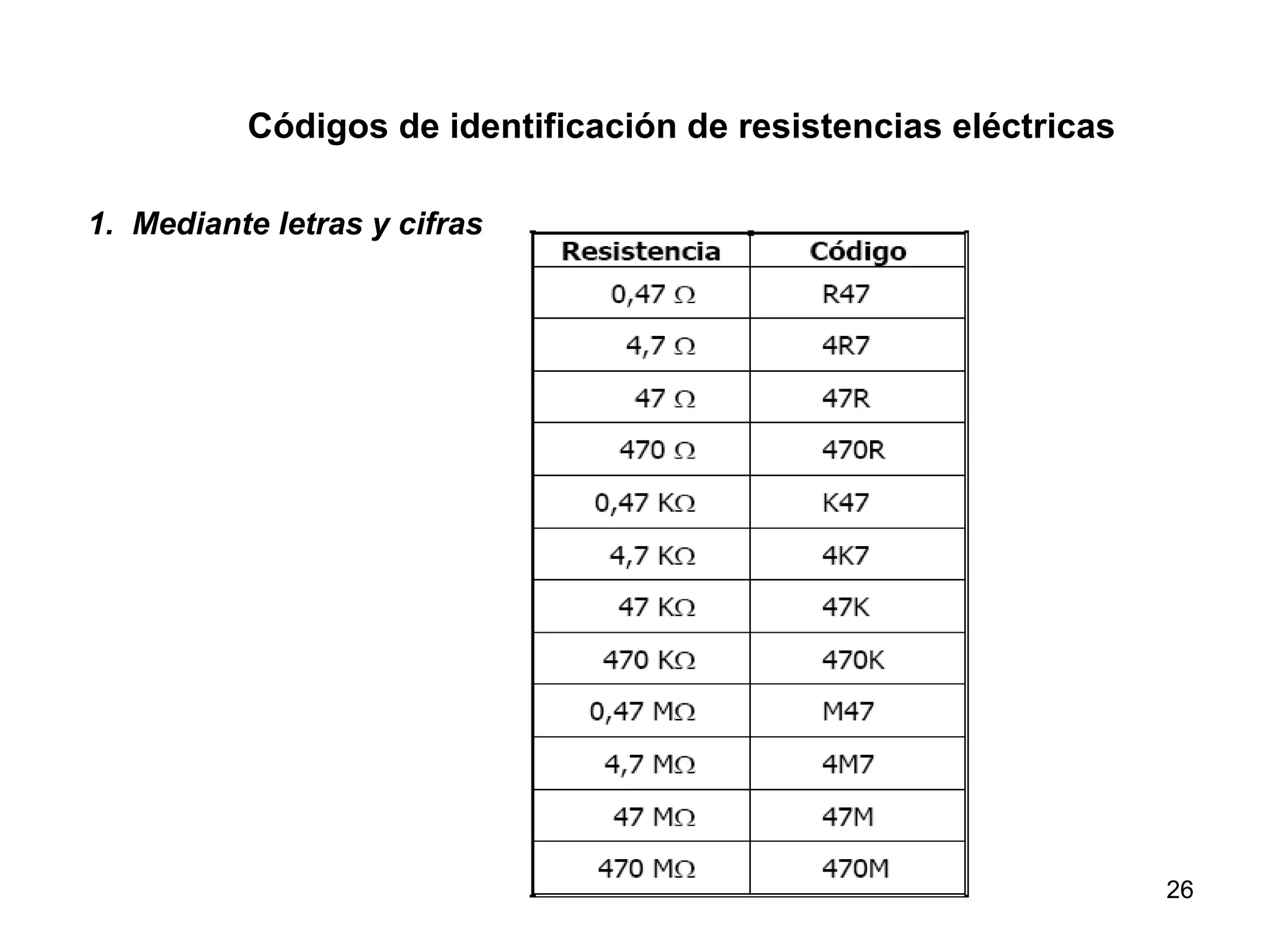

26. Códigos de identificación de resistencias eléctricas
1. Mediante letras y cifras
26

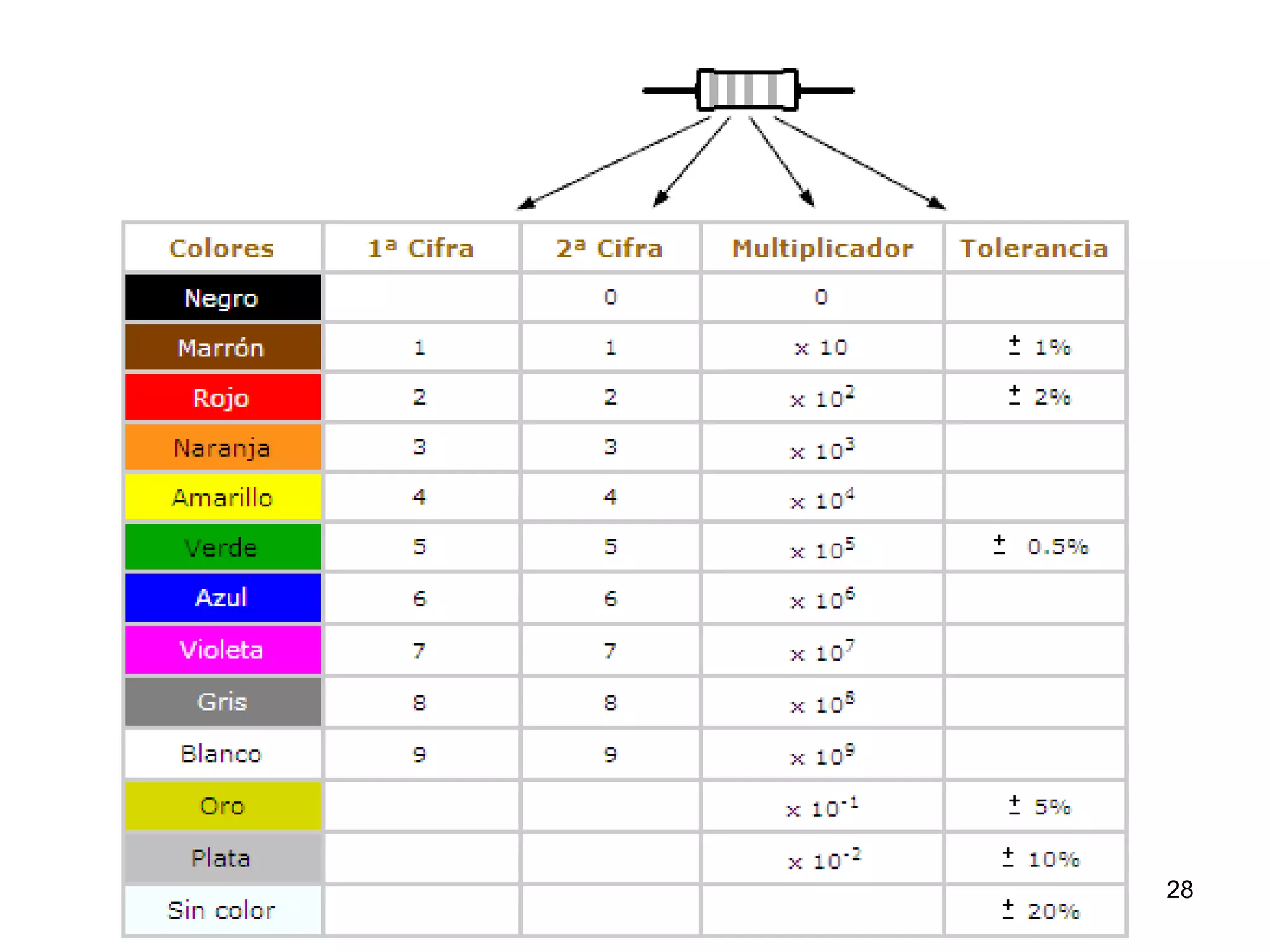

27. Códigos de identificación de resistencias eléctricas

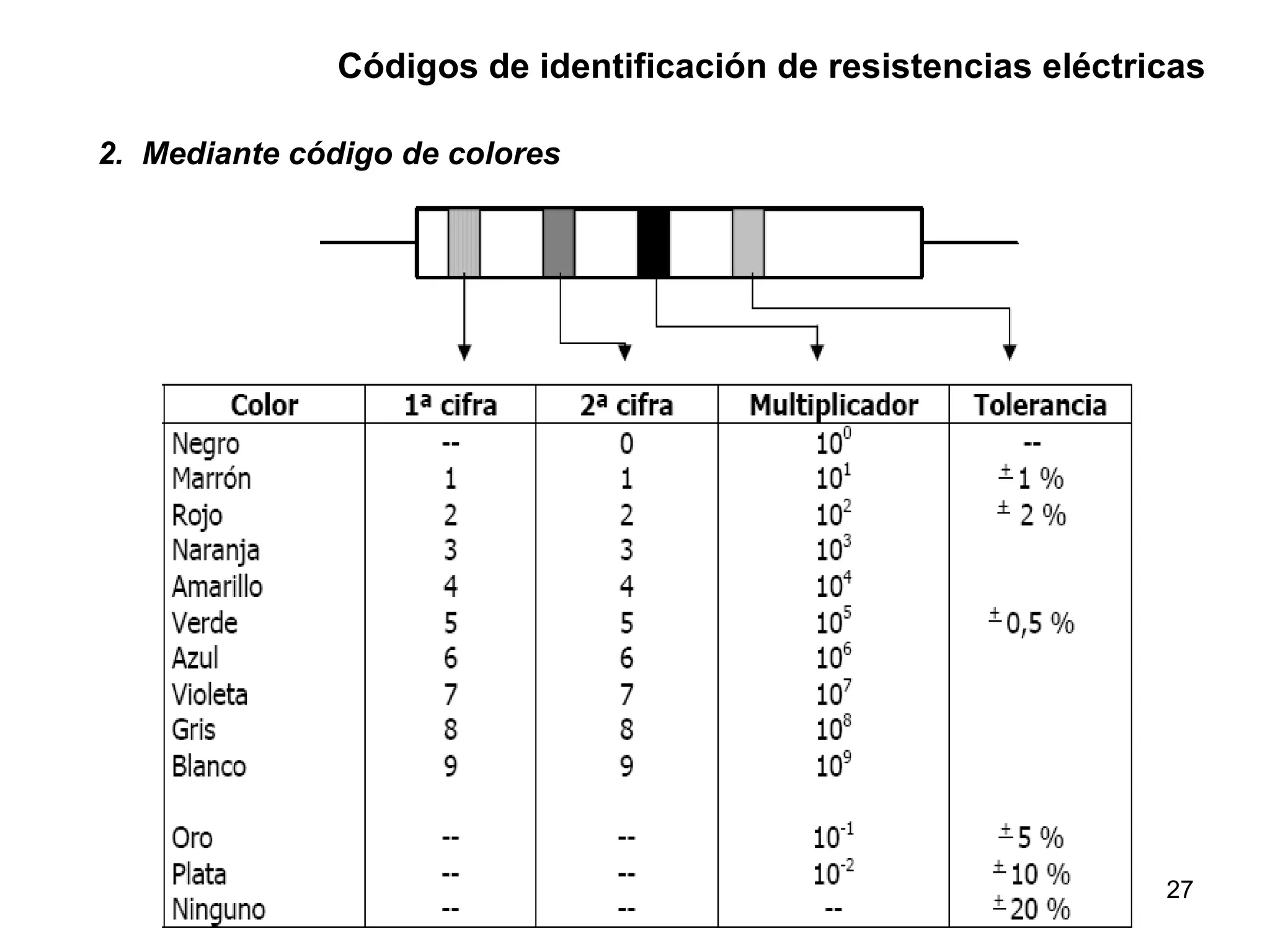

2. Mediante código de colores
27

28. 28

29. Rectangle 15

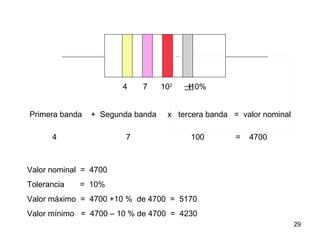

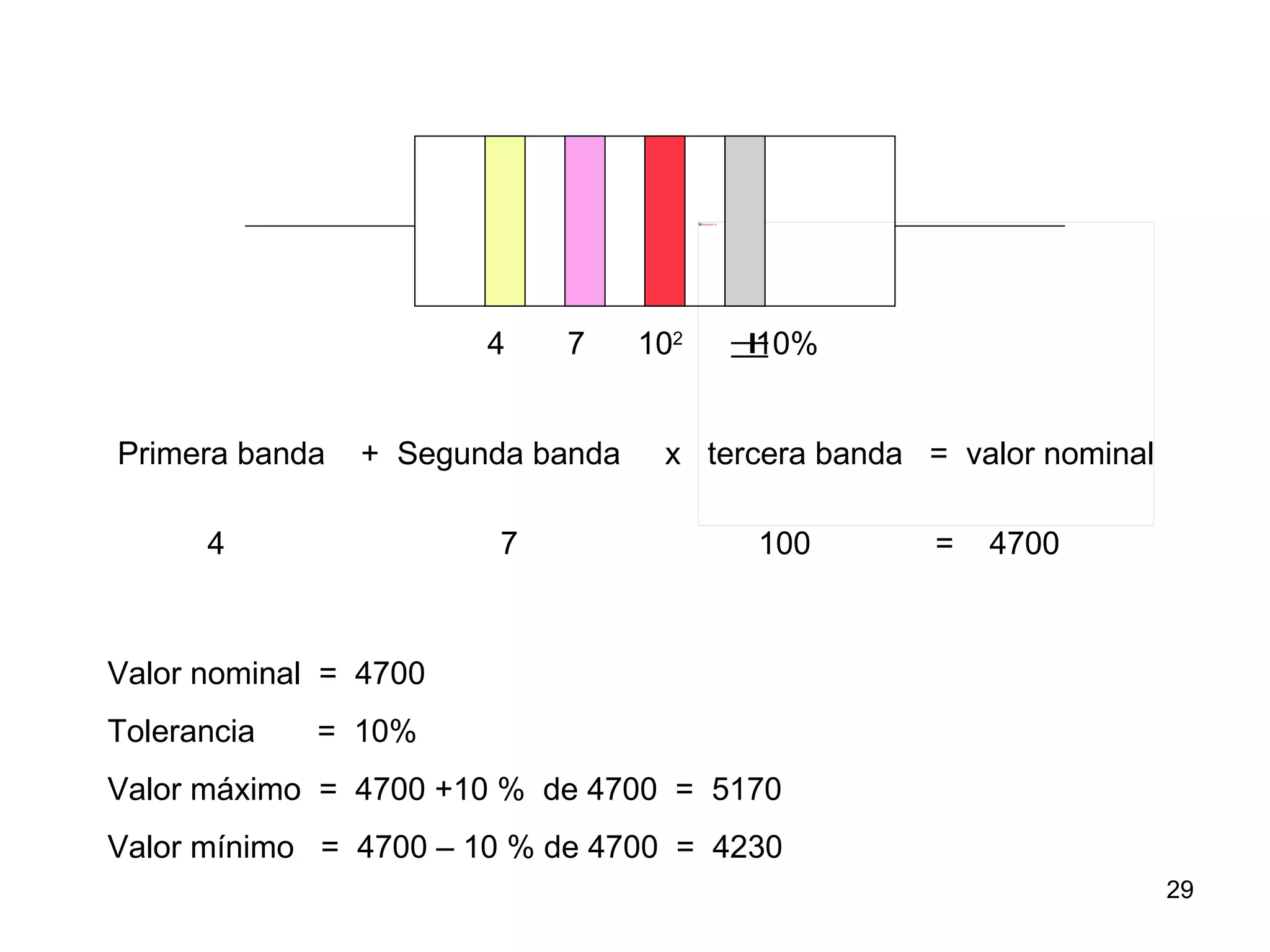

4 7 102 ±10%
Primera banda + Segunda banda x tercera banda = valor nominal
4 7 100 = 4700
Valor nominal = 4700
Tolerancia = 10%
Valor máximo = 4700 +10 % de 4700 = 5170
Valor mínimo = 4700 – 10 % de 4700 = 4230
29

30. ASOCIACION DE RESISTENCIAS

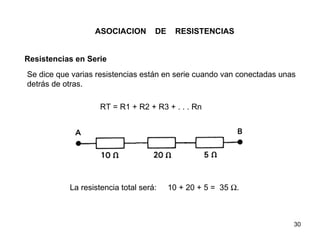

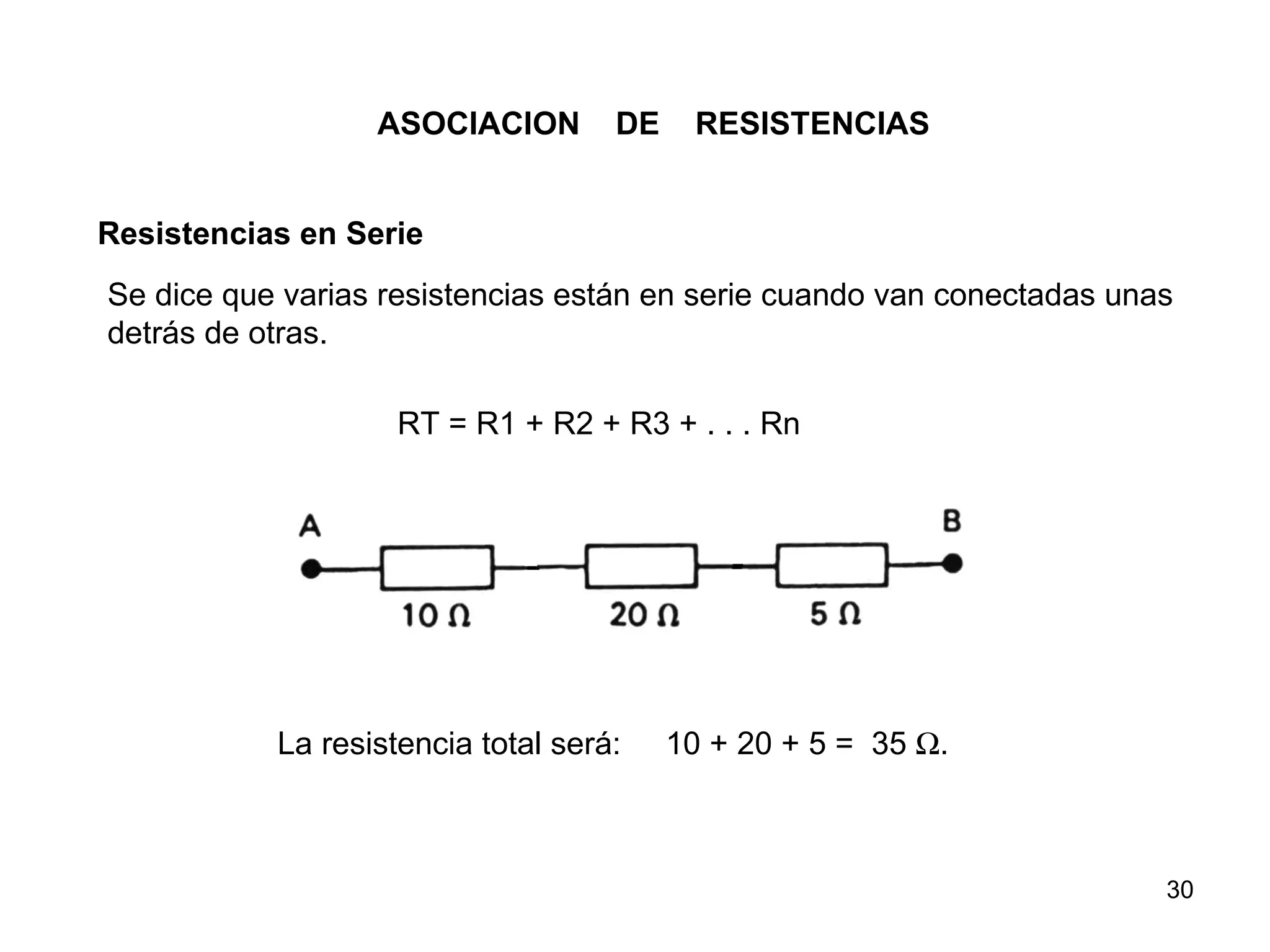

Resistencias en Serie
Se dice que varias resistencias están en serie cuando van conectadas unas
detrás de otras.
RT = R1 + R2 + R3 + . . . Rn
La resistencia total será: 10 + 20 + 5 = 35 Ω.
30

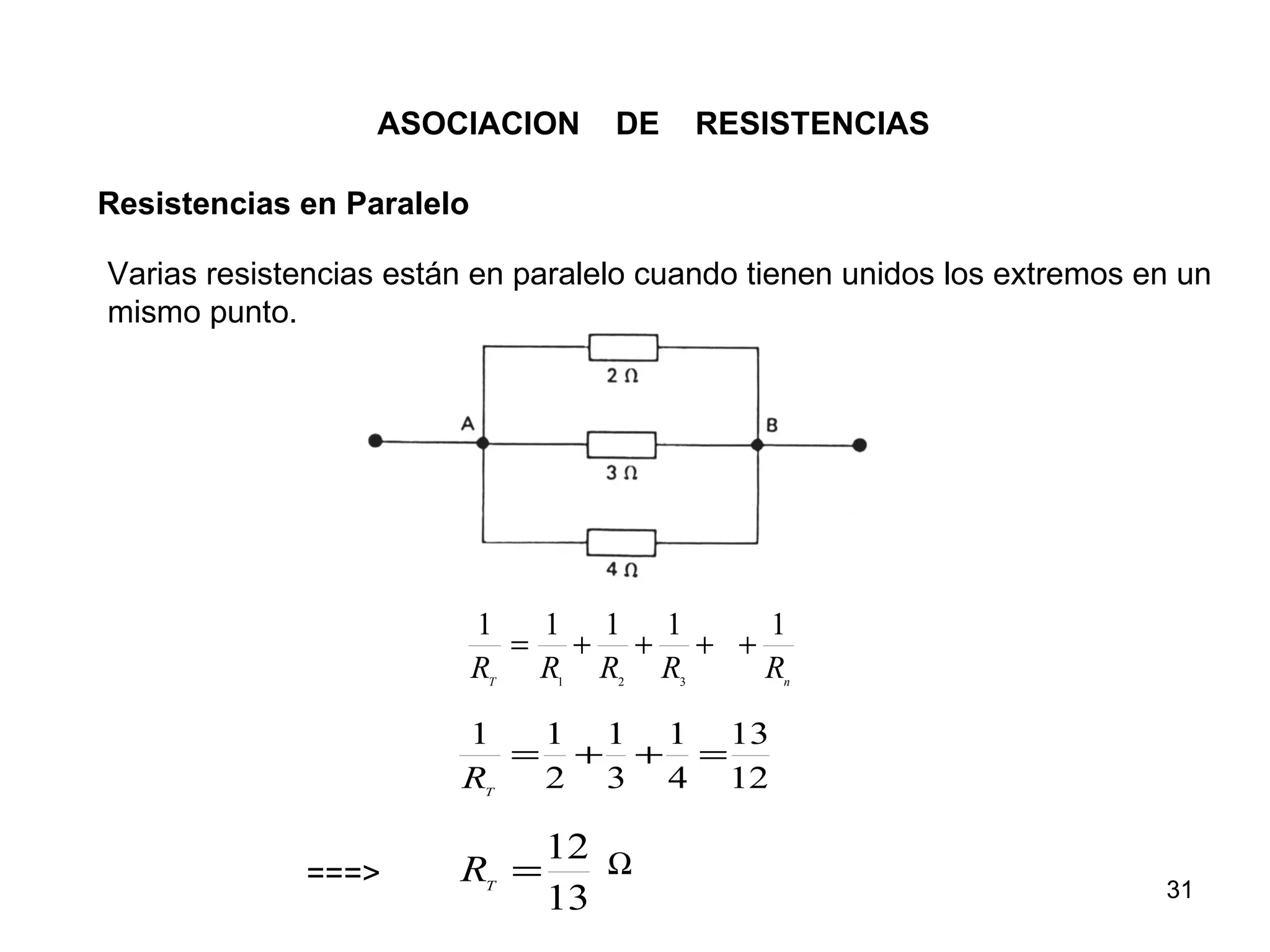

31. ASOCIACION DE RESISTENCIAS
Resistencias en Paralelo
Varias resistencias están en paralelo cuando tienen unidos los extremos en un
mismo punto.
1 1 1 1 1
= + + + +
R
T
R R R
1 2
R3 n
1 1 1 1 13
= + + =
R 2 3 4 12
T
12 Ω
===> R = 31
13
T

32. EJERCICIOS

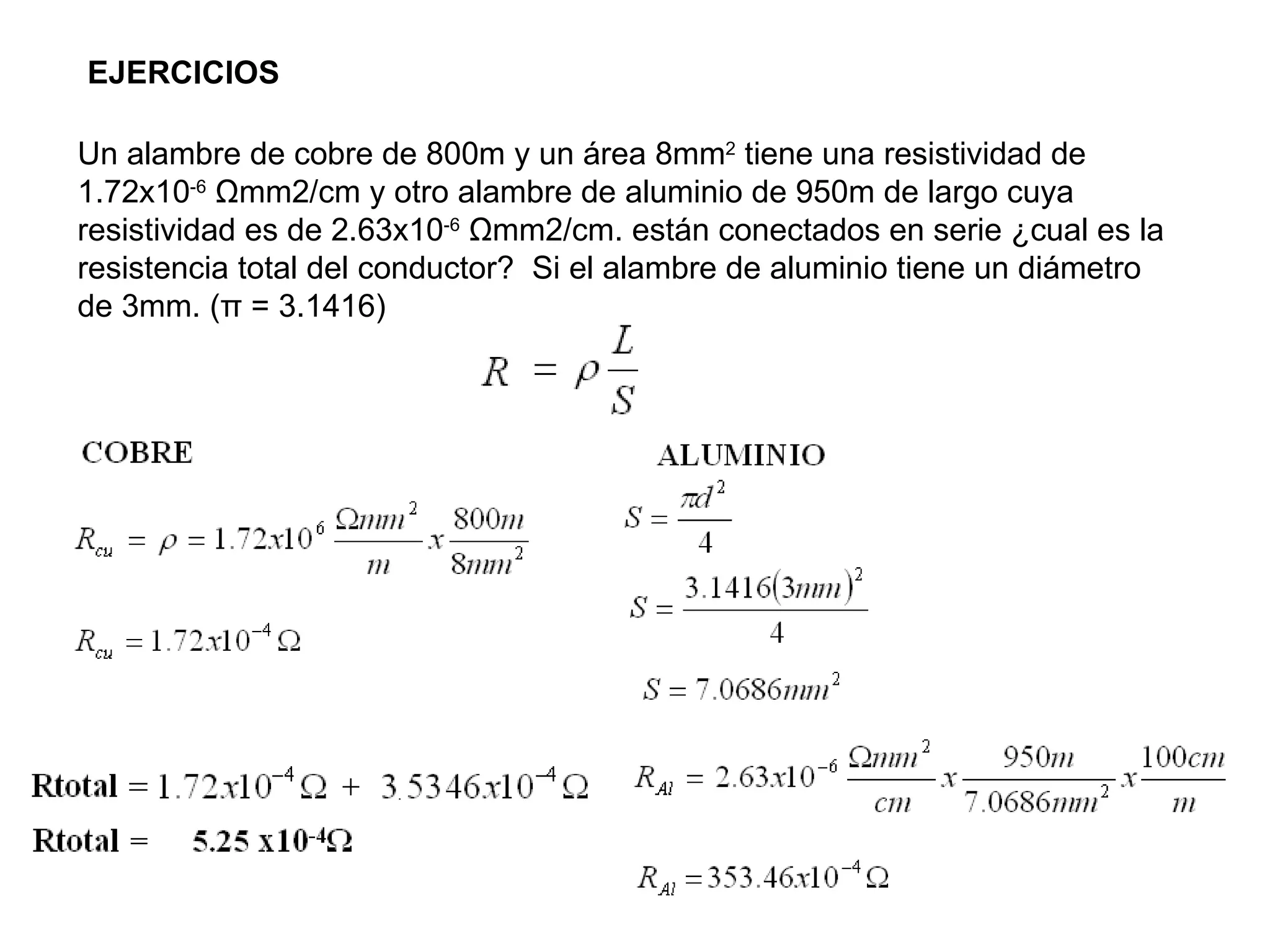

Un alambre de cobre de 800m y un área 8mm2 tiene una resistividad de
1.72x10-6 Ωmm2/cm y otro alambre de aluminio de 950m de largo cuya
resistividad es de 2.63x10-6 Ωmm2/cm. están conectados en serie ¿cual es la
resistencia total del conductor? Si el alambre de aluminio tiene un diámetro
de 3mm. (π = 3.1416)
32

33. EJERCICIOS

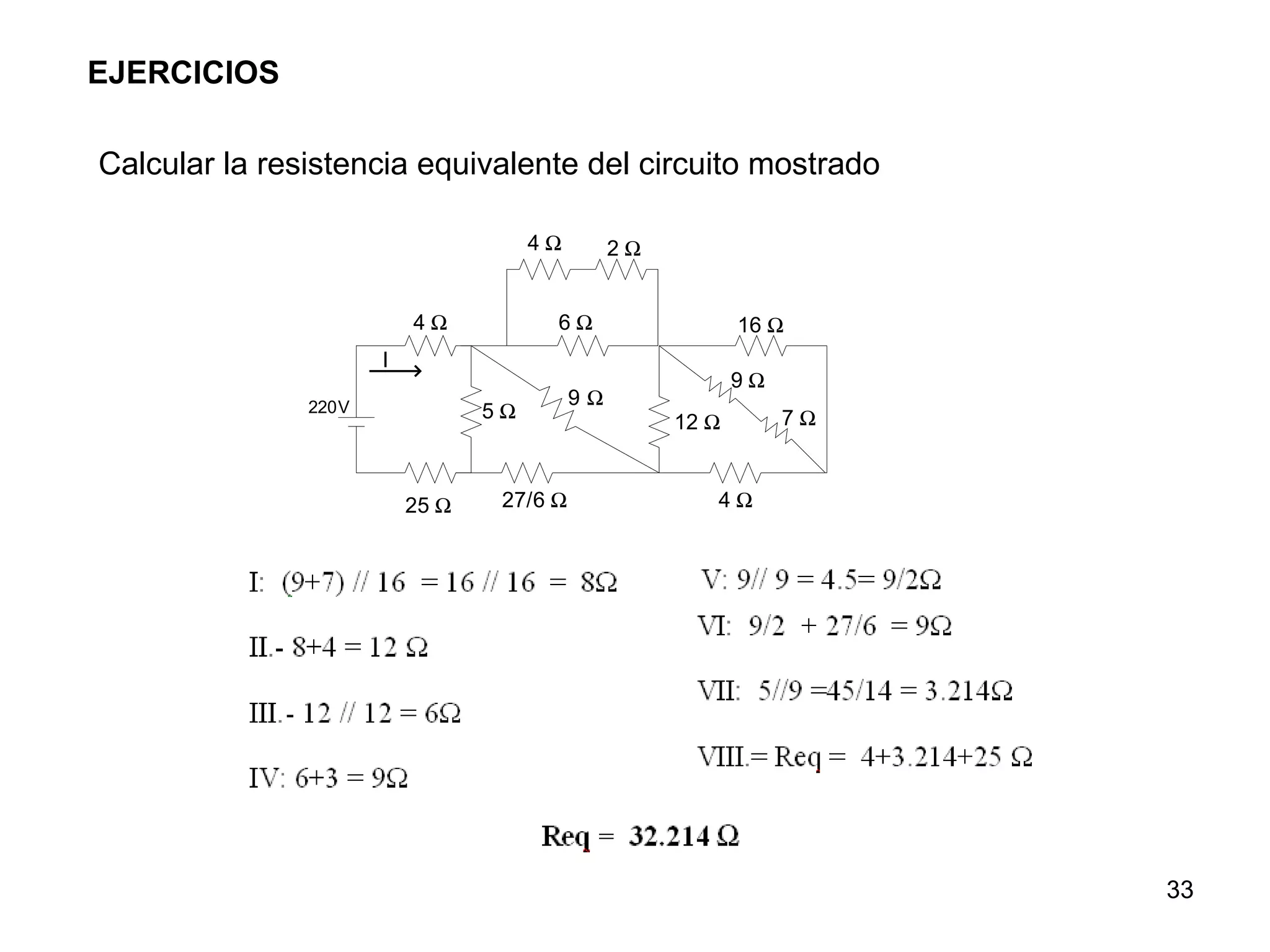

Calcular la resistencia equivalente del circuito mostrado
4Ω 2Ω
4Ω 6Ω 16 Ω
I
9Ω
220V 9Ω
5Ω 7Ω
12 Ω
25 Ω 27/6 Ω 4Ω
33

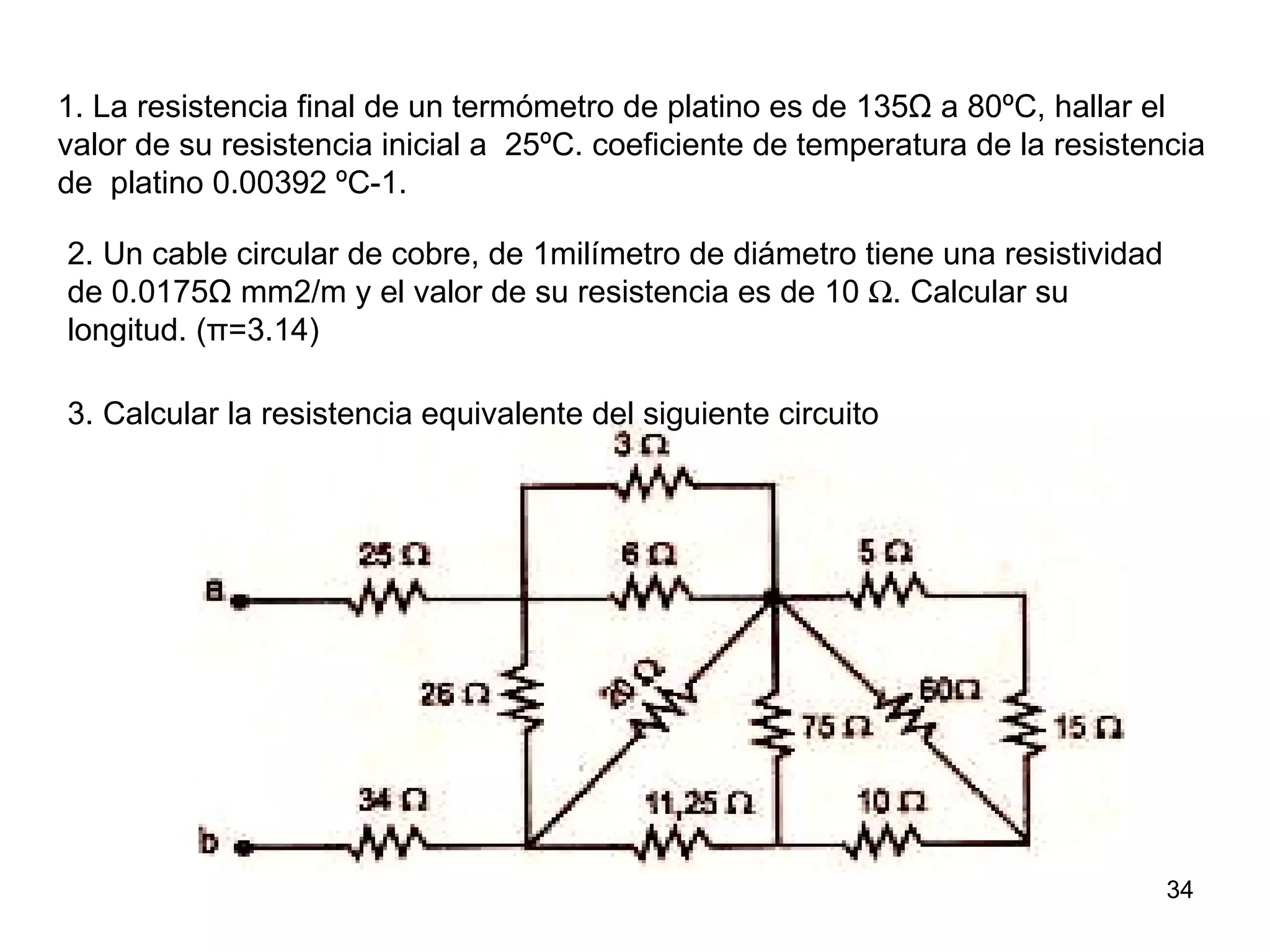

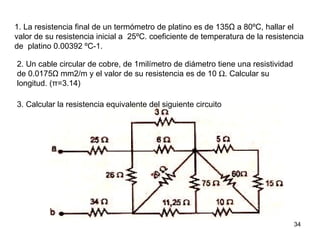

34. 1. La resistencia final de un termómetro de platino es de 135Ω a 80ºC, hallar el
valor de su resistencia inicial a 25ºC. coeficiente de temperatura de la resistencia
de platino 0.00392 ºC-1.
2. Un cable circular de cobre, de 1milímetro de diámetro tiene una resistividad
de 0.0175Ω mm2/m y el valor de su resistencia es de 10 Ω. Calcular su
longitud. (π=3.14)
3. Calcular la resistencia equivalente del siguiente circuito
34
