Ejercicios Fuxxy

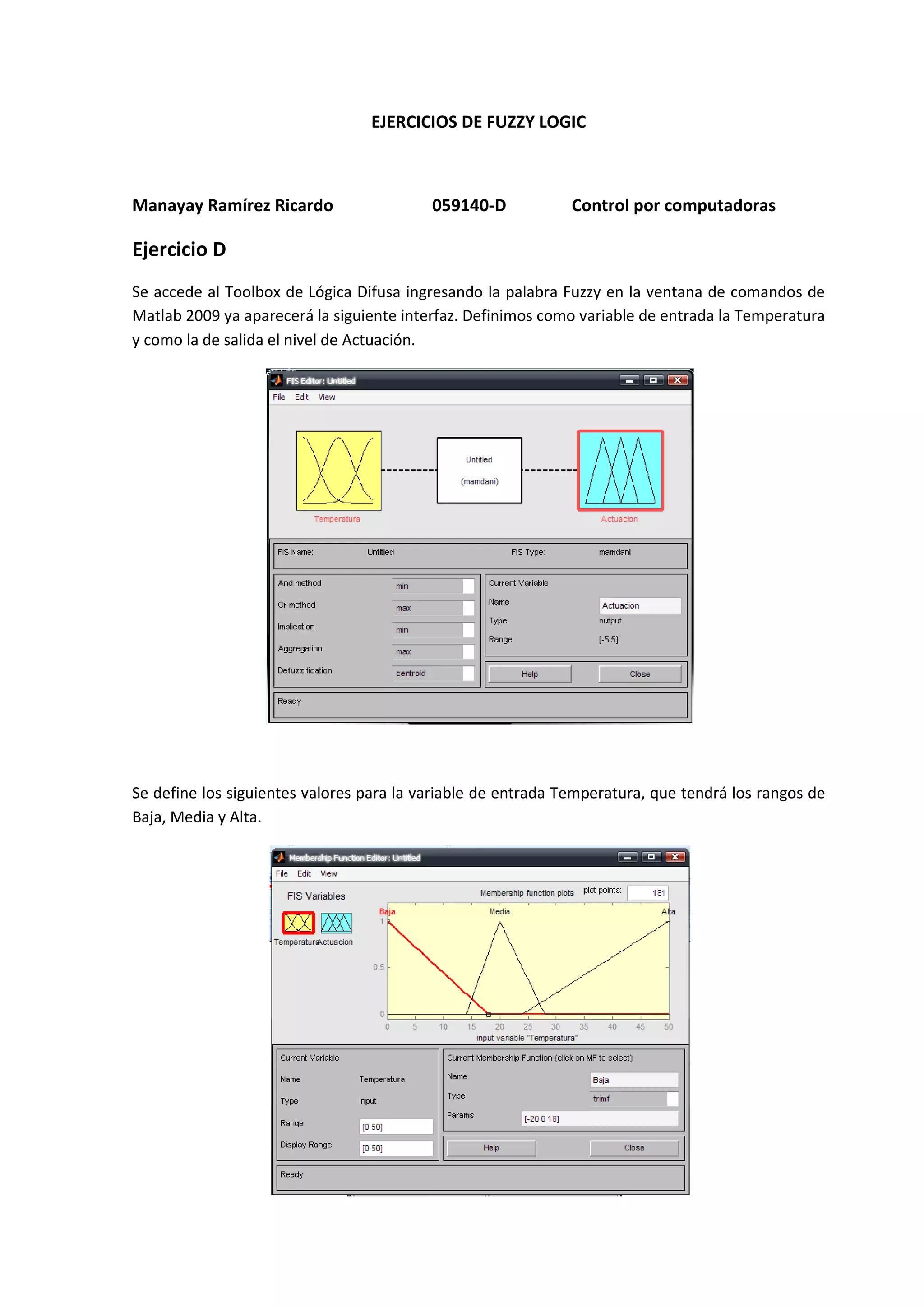

1. EJERCICIOS DE FUZZY LOGIC
Manayay Ramírez Ricardo 059140-D Control por computadoras
Ejercicio D
Se accede al Toolbox de Lógica Difusa ingresando la palabra Fuzzy en la ventana de comandos de
Matlab 2009 ya aparecerá la siguiente interfaz. Definimos como variable de entrada la Temperatura
y como la de salida el nivel de Actuación.
Se define los siguientes valores para la variable de entrada Temperatura, que tendrá los rangos de
Baja, Media y Alta.

2. Se define los siguientes valores para la variable de salida Actuación que realizará el termostato, que
estará entre los rangos Enfría, Stand by y Calienta.
Teniendo las funciones de las variables establecidas, tenemos que ingresar las reglas a nuestro
sistema.
a. SI Temperatura = Baja ENTONCES Actuacion = Enfría
b. SI Temperatura = Media ENTONCES Actuacion = Stand by
c. SI Temperatura = Alta ENTONCES Actuacion = Calienta

3. Finalmente podremos observar la superficie del resultado de nuestro sistema de lógica difusa.
Ejercicio de las galletas de la abuela
Se definen como variable de entrada el Índice Cromático de las galletas preparadas por la abuela y
como variable de salida la temperatura del horno.

4. Se define los siguientes valores para la variable de entrada Índice Cromático, que tendrá los rangos
de Poco crudas, Medio Hechas y Doraditas.
Se establecen los siguientes valores para la variable de salida Temperatura del Horno, que estará
entre los rangos Baja, Media y Alta.

5. Luego se accede a Edit > Rules y estableceremos las siguientes reglas:
a. SI Indice__cromatico = Poco__crudas ENTONCES Temp__horno = Media
b. SI Indice__cromatico = Medio__hechas ENTONCES Temp__horno = Alta
c. SI Indice__cromatico = Doraditas ENTONCES Temp__horno = Baja
Podemos ver gráficamente las reglas:

6. Y finalmente podemos ver el resultadp de nuestro sistema accediendo a la Vista de Superficie.
