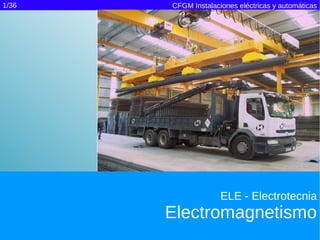

1. 1/36 CFGM Instalaciones eléctricas y automáticas
ELE - Electrotecnia
Electromagnetismo

2. 2/36 CFGM Instalaciones eléctricas y automáticas
Electromagnetismo, ¿qué es?
● Parte de la electrotecnia
● Estudia las relaciones entre magnetismo y
electricidad
● Algunos ejemplos:
– Movimiento de motores
– Generación de electricidad

3. 3/36
Imán, ¿qué es?
● Un imán es un elemento con propiedades
magnéticas
● Atrae al hierro y a los metales magnéticos
● Todos los imanes tienen dos polos, zona de
máximo efecto magnético
magnetita

4. 4/36

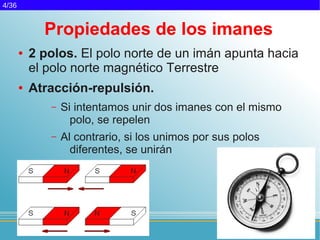

Propiedades de los imanes
● 2 polos. El polo norte de un imán apunta hacia
el polo norte magnético Terrestre
● Atracción-repulsión.
– Si intentamos unir dos imanes con el mismo
polo, se repelen
– Al contrario, si los unimos por sus polos
diferentes, se unirán

5. 5/36
Preguntas para reflexionar
● ¿Sabes cómo funciona el tren bala Japonés?
Más información aquí

6. 6/36
Tipos de imanes según su forma
● Rectos o de barra
● De herradura
● Toroidales
● Agujas

7. 7/36

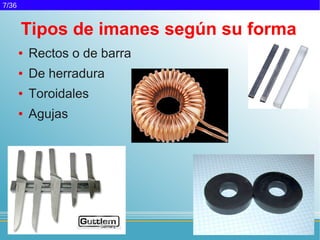

Tipos de imanes según su forma
● Rectos o de barra
● De herradura
● Toroidales
● Agujas

8. 8/36

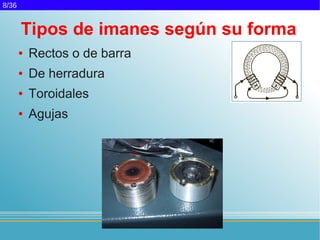

Tipos de imanes según su forma
● Rectos o de barra
● De herradura
● Toroidales
● Agujas

9. 9/36
Tipos de imanes según su forma
● Rectos o de barra
● De herradura
● Toroidales
● Agujas

10. 10/36
Tipos de imanes según su forma
● Rectos o de barra
● De herradura
● Toroidales
● Agujas

11. 11/36
Aplicaciones de los imanes
● Extraer virutas de hierro del aceite
● Retener puerta de nevera
● Monitores y televisores CRT dirigir cargas
● Contadores de energía eléctrica
● Altavoces

12. 12/36
Campo magnético: ¿qué es?
● Es el espacio alrededor de uno o más imanes
● Es la zona de influencia del imán

13. 13/36
Tipos de materiales
● Paramagnéticos
– Las líneas de fuerza encuentran la misma
dificultad a través del material que a través
del aire
– Ni favorence ni dificultan
– μ=1
● Diamagnéticos
– Las líneas de fuerza tratan de evitar el paso a
través de estos materiales
– Dificultan
– 0<μ<1
μ es la permeabilidad relativa

14. 14/36
Tipos de materiales
● Ferromagnéticos
– Favorecen el paso de líneas de fuerza a su
través
– μ >> 1
μ es la permeabilidad relativa

15. 15/36

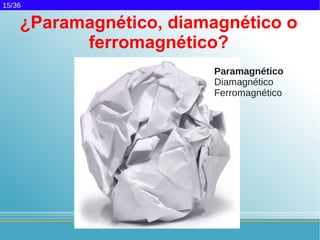

¿Paramagnético, diamagnético o
ferromagnético?
Paramagnético
Diamagnético
Ferromagnético

16. 16/36
¿Paramagnético, diamagnético o
ferromagnético?
Paramagnético
Diamagnético
Ferromagnético

17. 17/36
¿Paramagnético, diamagnético o
Paramagnético
ferromagnético?
Diamagnético
Ferromagnético

18. 18/36
¿Paramagnético, diamagnético o
ferromagnético?
Paramagnético
Diamagnético
Ferromagnético

19. 19/36
¿Paramagnético, diamagnético o
ferromagnético?
Paramagnético
Diamagnético
Ferromagnético

20. 20/36
¿Paramagnético, diamagnético o
ferromagnético?
Paramagnético
Diamagnético
Ferromagnético

21. 21/36
¿Paramagnético, diamagnético o
ferromagnético?
Paramagnético
Diamagnético
Ferromagnético

22. 22/36
¿Paramagnético, diamagnético o
ferromagnético?
Helio:
Paramagnético
Diamagnético
Ferromagnético

23. 23/36
¿Paramagnético, diamagnético o
ferromagnético?
Paramagnético
Diamagnético
Ferromagnético

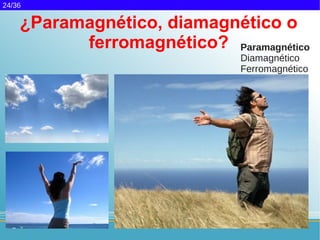

24. 24/36
¿Paramagnético, diamagnético o
ferromagnético? Paramagnético
Diamagnético
Ferromagnético

25. 25/36
¿Paramagnético, diamagnético o
ferromagnético?
Paramagnético
Diamagnético
Ferromagnético

26. 26/36
¿Paramagnético, diamagnético o
ferromagnético?
Paramagnético
Diamagnético
Ferromagnético

27. 27/36
¿Paramagnético, diamagnético o
ferromagnético? Paramagnético
Ferrita:
Diamagnético
Ferromagnético

28. 28/36
Electromagnetismo
● Una corriente eléctrica genera un campo
magnético
– Video experimento Oersted
● Un campo magnético genera una corriente
eléctrica
– Si variamos la posición de un imán en el interior
de un bobinado, se generará una corriente
eléctrica a través de éste
– Video del generador más simple del mundo

29. 29/36

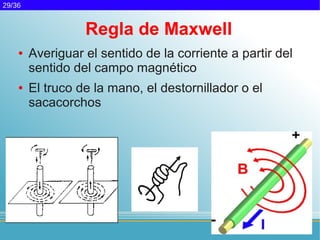

Regla de Maxwell
● Averiguar el sentido de la corriente a partir del
sentido del campo magnético
● El truco de la mano, el destornillador o el
sacacorchos

30. 30/36

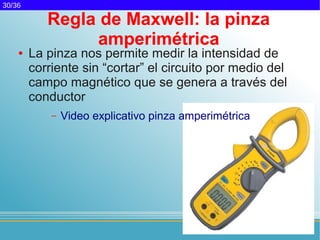

Regla de Maxwell: la pinza
amperimétrica
● La pinza nos permite medir la intensidad de
corriente sin “cortar” el circuito por medio del
campo magnético que se genera a través del
conductor
– Video explicativo pinza amperimétrica

31. 31/36
Espira: ¿qué es?
● Un conductor cerrado plano se llama espira
● Cada una de las vueltas de una espiral o de
una curva helicoidal
● En electricidad, cada una de las vueltas del
conductor en una bobina.

32. 32/36
Solenoide: ¿qué es?
● Muchas espiras
● Un conductor en forma de bobina

33. 33/36
Solenoide y electromagnetismo:
utilidades

34. 34/36

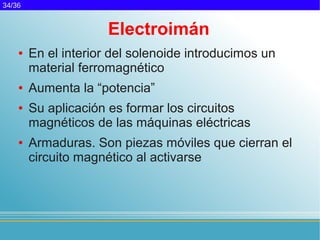

Electroimán
● En el interior del solenoide introducimos un
material ferromagnético
● Aumenta la “potencia”
● Su aplicación es formar los circuitos
magnéticos de las máquinas eléctricas
● Armaduras. Son piezas móviles que cierran el
circuito magnético al activarse

35. 35/36

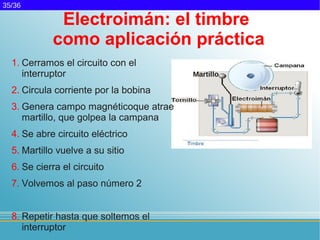

Electroimán: el timbre
como aplicación práctica
1. Cerramos el circuito con el
interruptor Martillo
2. Circula corriente por la bobina
3. Genera campo magnéticoque atrae
martillo, que golpea la campana
4. Se abre circuito eléctrico
5. Martillo vuelve a su sitio
6. Se cierra el circuito
7. Volvemos al paso número 2
8. Repetir hasta que soltemos el
interruptor

36. 36/36
Corrientes de Foucault
● También denominadas parásitas
● Se producen sobre conductores que estén sometidos a
flujos magnéticos variables
● Provocan una pérdida de potencia de la máquina
● Aumenta la temperatura del núcleo magnético
● Para minimizar su efecto, el núcleo magnético se lamina
