1. UNIVERSIDAD CENTRAL DEL ECUADOR
FACULTAD DE ARQUITECTURA Y
URBANISMO
ELEMENTOS PRIMARIOS
EL PUNTO, LA LÍNEA, EL PLANO, EL VOLUMEN, SOLIDOS PRIMARIOS
INTEGRANTES
DANIELA ALAVA
JOEL BARREROS
ERICK CEVALLOS
ALEX PAREDES
SEGUNDO SEMESTRE
PARALELO 2

2. EL PUNTO

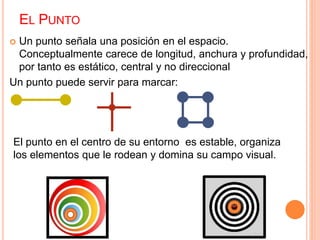

 Un punto señala una posición en el espacio.
Conceptualmente carece de longitud, anchura y profundidad,
por tanto es estático, central y no direccional
Un punto puede servir para marcar:
El punto en el centro de su entorno es estable, organiza
los elementos que le rodean y domina su campo visual.

3. EL PUNTO EN LA ARQUITECTURA

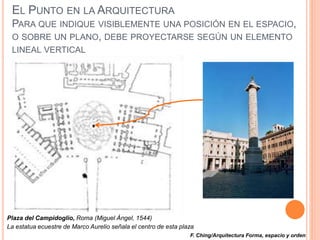

PARA QUE INDIQUE VISIBLEMENTE UNA POSICIÓN EN EL ESPACIO,
O SOBRE UN PLANO, DEBE PROYECTARSE SEGÚN UN ELEMENTO
LINEAL VERTICAL
Plaza del Campidoglio, Roma (Miguel Ángel, 1544)
La estatua ecuestre de Marco Aurelio señala el centro de esta plaza
F. Ching/Arquitectura Forma, espacio y orden

4. OTRAS FORMAS DE ORIGEN PUNTUAL SON:
El circulo

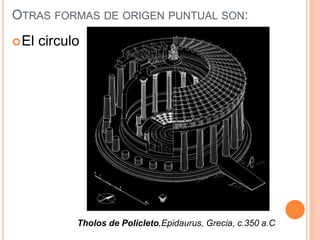

Tholos de Policleto,Epidaurus, Grecia, c.350 a.C

5. El cilindro

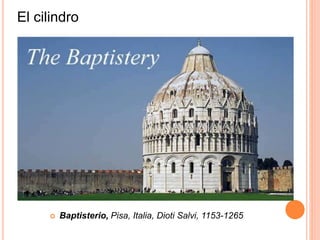

 Baptisterio, Pisa, Italia, Dioti Salvi, 1153-1265

6. LA ESFERA

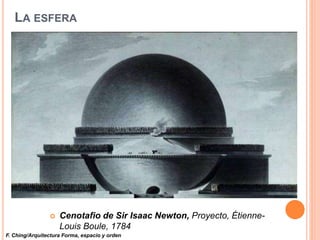

 Cenotafio de Sir Isaac Newton, Proyecto, Étienne-
Louis Boule, 1784
F. Ching/Arquitectura Forma, espacio y orden

7. LA LÍNEA

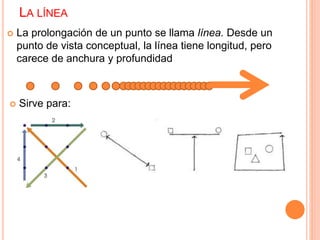

 La prolongación de un punto se llama línea. Desde un
punto de vista conceptual, la línea tiene longitud, pero
carece de anchura y profundidad
 Sirve para:

8.  Aunque la línea, conceptualmente, tiene tan solo una
dimensión, para ser visible debe tener distintos grados de
espesor

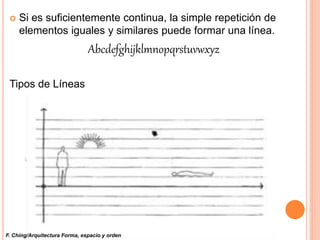

9.  Si es suficientemente continua, la simple repetición de
elementos iguales y similares puede formar una línea.
Abcdefghijklmnopqrstuvwxyz
Tipos de Líneas
F. Ching/Arquitectura Forma, espacio y orden

10. ELEMENTOS LINEALES

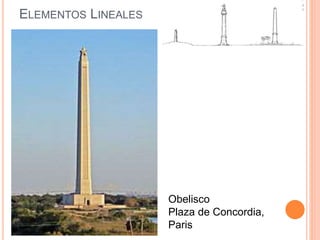

Obelisco
Plaza de Concordia,
Paris

11. ELEMENTOS LINEALES

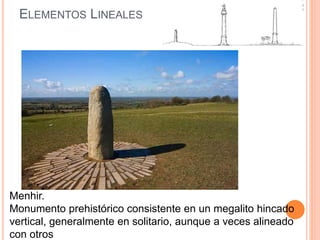

Menhir.
Monumento prehistórico consistente en un megalito hincado
vertical, generalmente en solitario, aunque a veces alineado
con otros

12. ELEMENTOS LINEALES

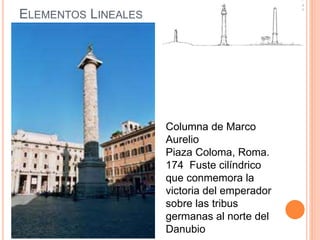

Columna de Marco
Aurelio
Piaza Coloma, Roma.
174 Fuste cilíndrico
que conmemora la
victoria del emperador
sobre las tribus
germanas al norte del
Danubio

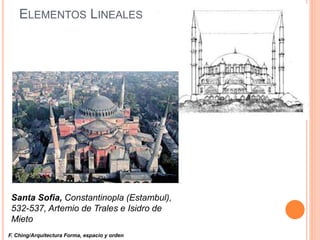

13. ELEMENTOS LINEALES
Santa Sofia, Constantinopla (Estambul),
532-537, Artemio de Trales e Isidro de
Mieto
F. Ching/Arquitectura Forma, espacio y orden

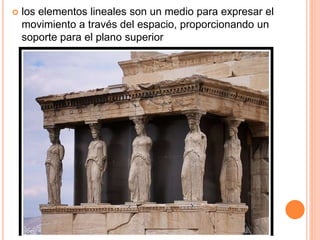

14.  los elementos lineales son un medio para expresar el
movimiento a través del espacio, proporcionando un
soporte para el plano superior

15.  y formando un marco estructural para el espacio
arquitectónico.
F. Ching/Arquitectura Forma, espacio y orden

16. LA LÍNEA EN LA ARQUITECTURA

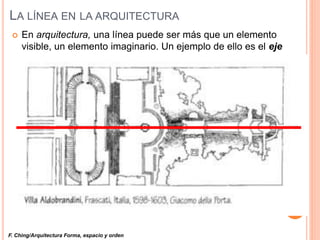

 En arquitectura, una línea puede ser más que un elemento
visible, un elemento imaginario. Un ejemplo de ello es el eje
F. Ching/Arquitectura Forma, espacio y orden

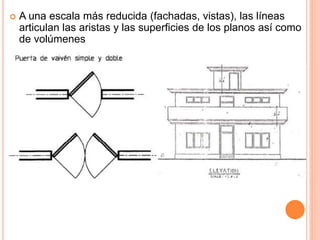

17.  A una escala más reducida (fachadas, vistas), las líneas
articulan las aristas y las superficies de los planos así como
de volúmenes

19. F. Ching/Arquitectura Forma, espacio y orden

20. EJEMPLOS DEL PUNTO Y LA LÍNEA EN LA
ARQUITECTURA

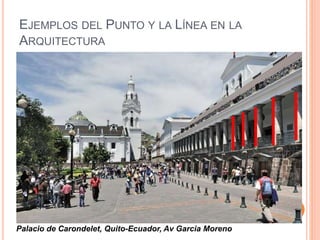

Palacio de Carondelet, Quito-Ecuador, Av Garcia Moreno

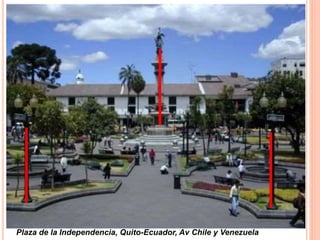

21. Plaza de la Independencia, Quito-Ecuador, Av Chile y Venezuela

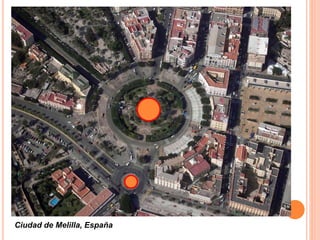

22. Ciudad de Melilla, España

23. EL PLANO

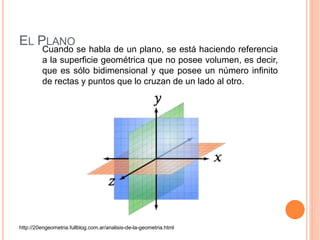

Cuando se habla de un plano, se está haciendo referencia
a la superficie geométrica que no posee volumen, es decir,
que es sólo bidimensional y que posee un número infinito
de rectas y puntos que lo cruzan de un lado al otro.
http://20engeometria.fullblog.com.ar/analisis-de-la-geometria.html

24. LOS PLANOS TIENEN LAS SIGUIENTES
PROPIEDADES:

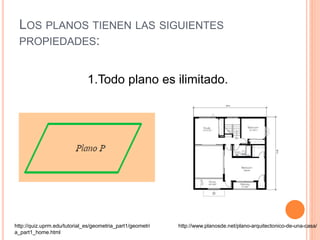

1.Todo plano es ilimitado.
http://quiz.uprm.edu/tutorial_es/geometria_part1/geometri
a_part1_home.html
http://www.planosde.net/plano-arquitectonico-de-una-casa/

25. 2. Dos planos con más de una recta en
común coinciden.
http://aulafacil.com/matematicas-basicas/geometria/curso/Lecc-

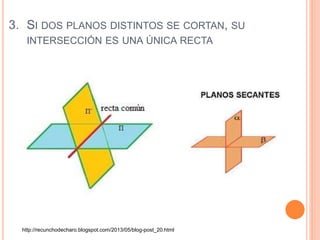

26. 3. SI DOS PLANOS DISTINTOS SE CORTAN, SU
INTERSECCIÓN ES UNA ÚNICA RECTA
http://recunchodecharo.blogspot.com/2013/05/blog-post_20.html

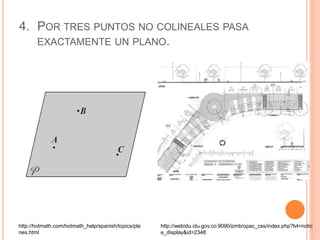

27. 4. POR TRES PUNTOS NO COLINEALES PASA
EXACTAMENTE UN PLANO.
http://hotmath.com/hotmath_help/spanish/topics/pla
nes.html
http://webidu.idu.gov.co:9090/pmb/opac_css/index.php?lvl=notic
e_display&id=2348

28. EL VOLUMEN
 Un plano que se prolonga se convierte en un
volumen.

29. EL VOLUMEN

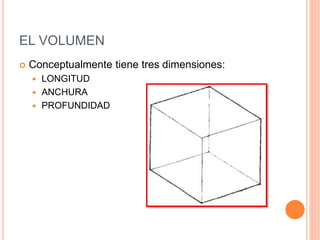

 Conceptualmente tiene tres dimensiones:
 LONGITUD
 ANCHURA
 PROFUNDIDAD

30. EL VOLUMEN
PUNTOS
(VÉRTICES)
LÍNEAS
(ARISTAS)
PLANOS
(SUPERFICIES)

31. EL VOLUMEN

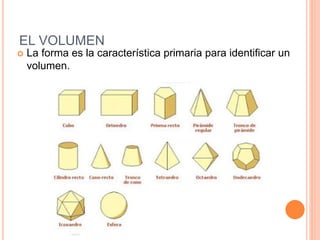

 La forma es la característica primaria para identificar un
volumen.

32. EL VOLUMEN

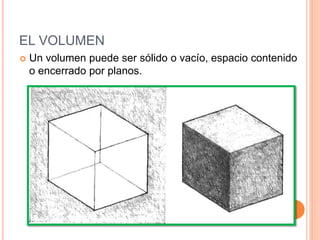

 Un volumen puede ser sólido o vacío, espacio contenido
o encerrado por planos.

33. EL VOLUMEN

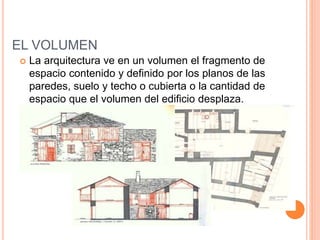

 La arquitectura ve en un volumen el fragmento de
espacio contenido y definido por los planos de las
paredes, suelo y techo o cubierta o la cantidad de
espacio que el volumen del edificio desplaza.

34. EL VOLUMEN
Planta y Sección.
• Espacio que delimita y encierra los planos de las
paredes, el suelo y el techo/cubierta.

35. EL VOLUMEN

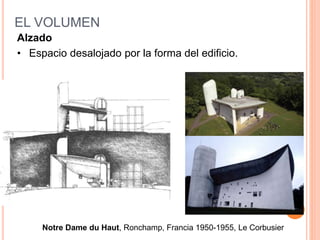

Alzado
• Espacio desalojado por la forma del edificio.
Notre Dame du Haut, Ronchamp, Francia 1950-1955, Le Corbusier

36. EL VOLUMEN: ELEMENTOS EN LA
ARQUITECTURA

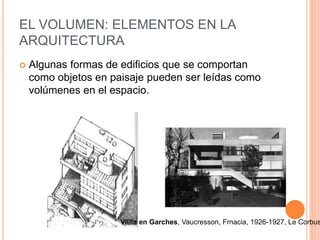

 Algunas formas de edificios que se comportan
como objetos en paisaje pueden ser leídas como
volúmenes en el espacio.
Villla en Garches, Vaucresson, Frnacia, 1926-1927, Le Corbus

37. EL VOLUMEN: ELEMENTOS EN LA
ARQUITECTURA

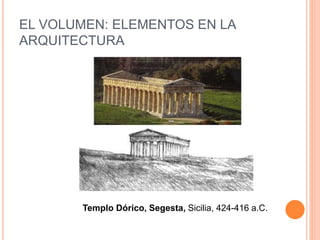

Templo Dórico, Segesta, Sicilia, 424-416 a.C.

38. EL VOLUMEN: ELEMENTOS EN LA
ARQUITECTURA
Granero en Ontario, Canadá.

39. EL VOLUMEN: ELEMENTOS EN LA
ARQUITECTURA

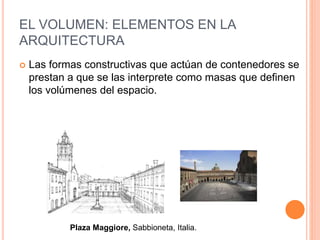

Plaza Maggiore, Sabbioneta, Italia.
 Las formas constructivas que actúan de contenedores se
prestan a que se las interprete como masas que definen
los volúmenes del espacio.

40. EL VOLUMEN: ELEMENTOS EN LA
ARQUITECTURA

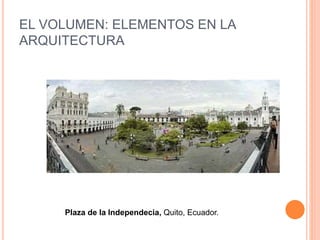

Plaza de la Independecia, Quito, Ecuador.

41. EL VOLUMEN: ELEMENTOS EN LA
ARQUITECTURA

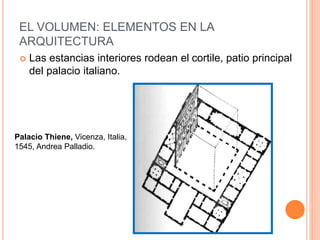

Palacio Thiene, Vicenza, Italia,
1545, Andrea Palladio.
 Las estancias interiores rodean el cortile, patio principal
del palacio italiano.

42. EL VOLUMEN: ELEMENTOS EN LA
ARQUITECTURA

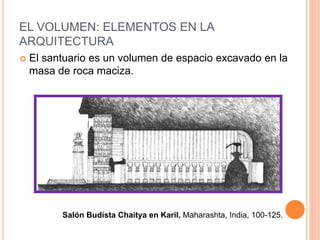

Salón Budista Chaitya en Karil, Maharashta, India, 100-125.
 El santuario es un volumen de espacio excavado en la
masa de roca maciza.

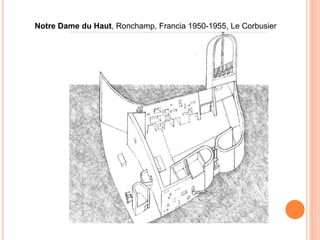

43. Notre Dame du Haut, Ronchamp, Francia 1950-1955, Le Corbusier

44. LOS SÓLIDOS PRIMARIOS
CONTORNOS
PRIMARIOS
Círculo
cilindro
esfera
triángulo
cono
pirámide
cuadrado cubo

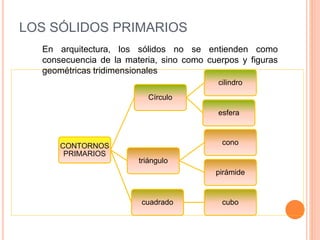

En arquitectura, los sólidos no se entienden como
consecuencia de la materia, sino como cuerpos y figuras
geométricas tridimensionales

45. LA ESFERA
Se forma a partir de
la rotación de un
semicírculo sobre su
propio eje
Todos los puntos de
su superficie equidistan
de su centro
Es estable sobre una
superficie horizontal
Desde cualquier
punto de vista tiene el
perfil de un círculo

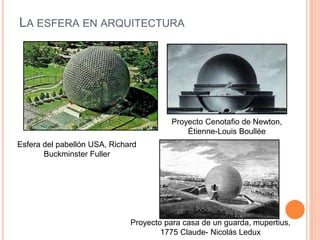

46. LA ESFERA EN ARQUITECTURA
Esfera del pabellón USA, Richard
Buckminster Fuller
Proyecto Cenotafio de Newton,
Étienne-Louis Boullée
Proyecto para casa de un guarda, mupertius,
1775 Claude- Nicolás Ledux

47. EL CILINDRO

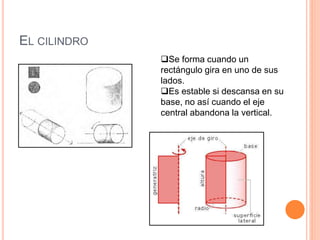

Se forma cuando un
rectángulo gira en uno de sus
lados.
Es estable si descansa en su
base, no así cuando el eje
central abandona la vertical.

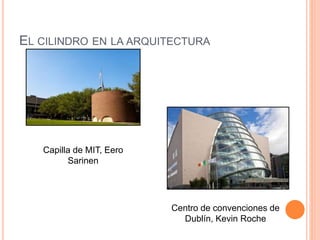

48. EL CILINDRO EN LA ARQUITECTURA
Capilla de MIT, Eero
Sarinen
Centro de convenciones de
Dublín, Kevin Roche

49. EL CONO

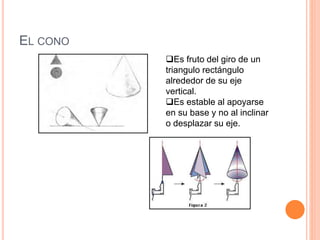

Es fruto del giro de un
triangulo rectángulo
alrededor de su eje
vertical.
Es estable al apoyarse
en su base y no al inclinar
o desplazar su eje.

50. EL CONO EN ARQUITECTURA

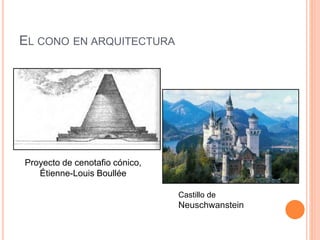

Proyecto de cenotafio cónico,
Étienne-Louis Boullée
Castillo de
Neuschwanstein

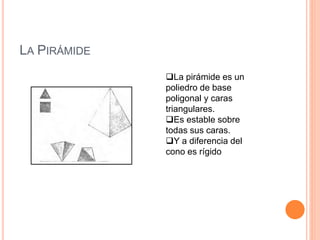

51. LA PIRÁMIDE
La pirámide es un
poliedro de base
poligonal y caras
triangulares.
Es estable sobre
todas sus caras.
Y a diferencia del
cono es rígido

52. LA PIRÁMIDE EN LA ARQUITECTURA

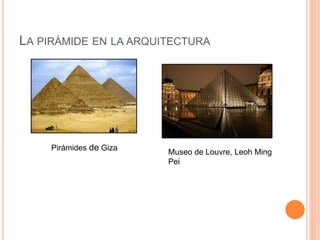

Pirámides de Giza
Museo de Louvre, Leoh Ming
Pei

53. EL CUBO
Es un poliedro
regular que se forma
por seis cara
rectangulares y
perpendiculares dos a
dos.

54. EL CUBO EN LA ARQUITECTURA
Casa schröder, Gerrit Rivield
Casa Hanselmann,
Michael Graves
