Este documento presenta las especificaciones técnicas para la rehabilitación de veredas en el distrito de Lince en Lima, Perú. Incluye detalles sobre inspección y control de calidad, materiales, mano de obra, unidades de medida y partidas del presupuesto para obras provisionales, obras preliminares y demoliciones requeridas. El proyecto mejorará la accesibilidad peatonal en varias calles y sectores del distrito.

1. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”

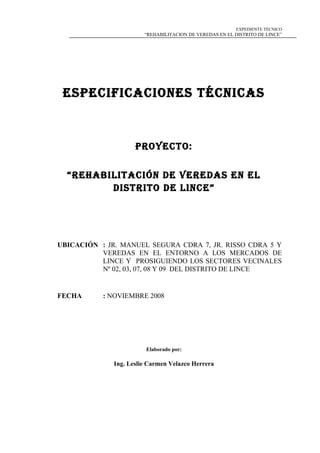

EspEcificacionEs técnicas
pRoYEcto:
“REHaBiLitaciÓn DE VEREDas En EL
DistRito DE LincE”
UBICACIÓN : JR. MANUEL SEGURA CDRA 7, JR. RISSO CDRA 5 Y
VEREDAS EN EL ENTORNO A LOS MERCADOS DE
LINCE Y PROSIGUIENDO LOS SECTORES VECINALES
Nº 02, 03, 07, 08 Y 09 DEL DISTRITO DE LINCE
FECHA : NOVIEMBRE 2008
Elaborado por:
Ing. Leslie Carmen Velazco Herrera

2. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”

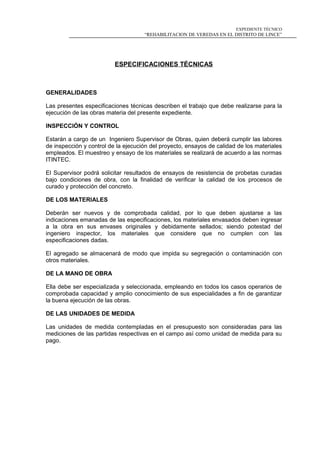

ESPECIFICACIONES TÉCNICAS
GENERALIDADES
Las presentes especificaciones técnicas describen el trabajo que debe realizarse para la
ejecución de las obras materia del presente expediente.
INSPECCIÓN Y CONTROL
Estarán a cargo de un Ingeniero Supervisor de Obras, quien deberá cumplir las labores
de inspección y control de la ejecución del proyecto, ensayos de calidad de los materiales
empleados. El muestreo y ensayo de los materiales se realizará de acuerdo a las normas
ITINTEC.
El Supervisor podrá solicitar resultados de ensayos de resistencia de probetas curadas
bajo condiciones de obra, con la finalidad de verificar la calidad de los procesos de
curado y protección del concreto.
DE LOS MATERIALES
Deberán ser nuevos y de comprobada calidad, por lo que deben ajustarse a las
indicaciones emanadas de las especificaciones, los materiales envasados deben ingresar
a la obra en sus envases originales y debidamente sellados; siendo potestad del
ingeniero inspector, los materiales que considere que no cumplen con las
especificaciones dadas.
El agregado se almacenará de modo que impida su segregación o contaminación con
otros materiales.
DE LA MANO DE OBRA
Ella debe ser especializada y seleccionada, empleando en todos los casos operarios de
comprobada capacidad y amplio conocimiento de sus especialidades a fin de garantizar
la buena ejecución de las obras.
DE LAS UNIDADES DE MEDIDA
Las unidades de medida contempladas en el presupuesto son consideradas para las
mediciones de las partidas respectivas en el campo así como unidad de medida para su
pago.

3. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
DE LAS PARTIDAS DEL PRESUPUESTO
01.00. OBRAS PROVISIONALES:
1.1. MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS Y
HERRAMIENTAS.-
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
El contratista dentro de esta partida, deberá considerar todo el trabajo de
suministrar, reunir y transportar el equipo mecánico necesario para instalar
e iniciar el proceso constructivo, así como el oportuno cumplimiento del
cronograma de avance. La partida incluye además al final de la obra la
remoción de sus instalaciones y equipos.
El traslado por vía terrestre del equipo pesado, se puede efectuar mediante
camiones cama baja; mientras que el equipo liviano autotransportado puede
trasladarse por sus propios medios, llevando el equipo liviano no
autotransportado (herramientas, martillos neumáticos, vibradoras, etc).
El sistema de movilización debe ser tal, que no cause daño a las veredas y a
las propiedades de terceros.
La supervisión deberá aprobar el equipo llevado a la obra, pudiendo
rechazar el que no encuentre satisfactorio para la función por cumplir.
MÉTODO DE MEDICIÓN:
La medición de la presente partida es global (Glb) para lo cual se ha
considerado la distancia de traslado, peso de las máquinas y todo lo que
influirá en el tonelaje del vehículo de transporte.
CONDICIÓN DE PAGO:
La Supervisión deberá aprobar el equipo y herramientas, llevados a la obra,
pudiendo rechazar el que no encuentre satisfactorio para la función a
cumplir y se pagará de acuerdo al equipo movilizado y/o desmovilizado a la
obra.
1.2. CARTEL DE IDENTIFICACIÓN DE LA OBRA 5.40 X 3.60 M:
DESCRIPCIÓN Y MÉTODO DE EJECUCIÓN:
Se preparará el cartel de la obra según el modelo proporcionado por la
Municipalidad de Lince en el que debe indicarse claramente el nombre del
Proyecto, el tiempo de duración de la Obra, el nombre de la entidad
contratante, el nombre del Contratista, etc. y otras que la entidad
contratante especifique.
Las dimensiones serán 5.40m de largo x 3.60m de alto, los marcos serán de
madera tornillo sobre la cual irá instalada el Banner publicitario.
Los colores serán determinados por la supervisión y serán de pintura
esmalte sintético, los mismos que serán colocados sobre postes de madera
debidamente anclados en una base de concreto; la ubicación será
designada por la supervisión.

4. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
UNIDAD DE MEDIDA:
La unidad de medida será la unidad (Und.).
FORMA DE PAGO:
El pago por este concepto será cuando el cartel esté debidamente instalado
en el lugar indicado por la supervisión de acuerdo a las características
técnicas siendo su pago por este concepto en forma completa a la primera
valorización.
El Contratista deberá colocar dentro de los primeros quince días del inicio
de Obra en caso de no ejecutarlo la entidad contratante a través de la
Supervisión consignará en el cuaderno de obras la no existencia de dicho
cartel y procederá a ejecutar dicha partida con cargo al Contratista siendo su
descuento en forma automática en la primera valorización.
1.3. CASETA PROVISIONAL:
DESCRIPCIÓN Y MÉTODO DE EJECUCIÓN:
Se instalará una caseta provisional para el funcionamiento de la oficina
técnica y del almacén que será permanente hasta la culminación de la
obra.
UNIDAD DE MEDIDA:
La medición de la presente partida es global (Glb). Para llegar al valor
global de esta partida se hará una medición previa de la construcción de la
caseta que servirá de oficina y de almacén, que es un ambiente cerrado y
techado para los trabajos del personal y para depositar y protegerse los
materiales.
FORMA DE PAGO:
Esta partida incluye los costos de materiales, mano de obra y equipos
necesarios para completar la partida el cual debe contar con la aprobación
de la Supervisión de Obra
1.4. GASTOS DE OPERACIÓN.-
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
Comprende los controles de calidad exigidos por las presentes
especificaciones técnicas y todas aquellas que ha criterio del Supervisor
sean necesarias.
Esta partida considera los gastos de los pagos por ensayos en los
laboratorios y controles de rutina, consumos de agua, energía y otros
servicios.
Estos trabajos se efectuaran para garantizar el control de las partidas que se
van a ejecutar, entre los que esta considerado como mínimo los Ensayos
de: Lavado asfáltico.

5. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”

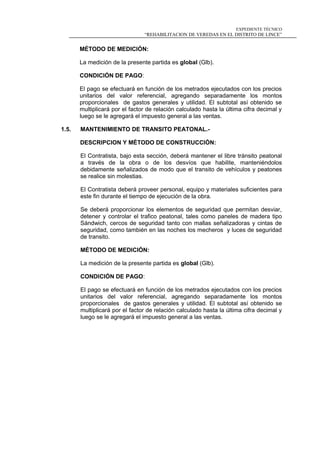

MÉTODO DE MEDICIÓN:
La medición de la presente partida es global (Glb).
CONDICIÓN DE PAGO:
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad. El subtotal así obtenido se
multiplicará por el factor de relación calculado hasta la última cifra decimal y
luego se le agregará el impuesto general a las ventas.
1.5. MANTENIMIENTO DE TRANSITO PEATONAL.-
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
El Contratista, bajo esta sección, deberá mantener el libre tránsito peatonal
a través de la obra o de los desvíos que habilite, manteniéndolos
debidamente señalizados de modo que el transito de vehículos y peatones
se realice sin molestias.
El Contratista deberá proveer personal, equipo y materiales suficientes para
este fin durante el tiempo de ejecución de la obra.
Se deberá proporcionar los elementos de seguridad que permitan desviar,
detener y controlar el trafico peatonal, tales como paneles de madera tipo
Sándwich, cercos de seguridad tanto con mallas señalizadoras y cintas de
seguridad, como también en las noches los mecheros y luces de seguridad
de transito.
MÉTODO DE MEDICIÓN:
La medición de la presente partida es global (Glb).
CONDICIÓN DE PAGO:
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad. El subtotal así obtenido se
multiplicará por el factor de relación calculado hasta la última cifra decimal y
luego se le agregará el impuesto general a las ventas.

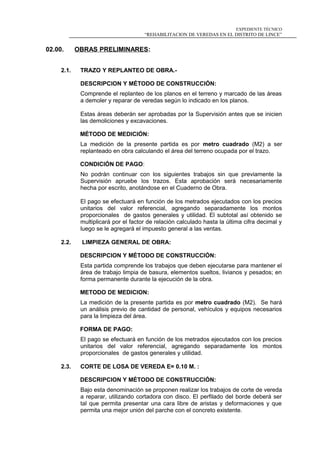

6. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
02.00. OBRAS PRELIMINARES:
2.1. TRAZO Y REPLANTEO DE OBRA.-
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
Comprende el replanteo de los planos en el terreno y marcado de las áreas
a demoler y reparar de veredas según lo indicado en los planos.
Estas áreas deberán ser aprobadas por la Supervisión antes que se inicien
las demoliciones y excavaciones.
MÉTODO DE MEDICIÓN:
La medición de la presente partida es por metro cuadrado (M2) a ser
replanteado en obra calculando el área del terreno ocupada por el trazo.
CONDICIÓN DE PAGO:
No podrán continuar con los siguientes trabajos sin que previamente la
Supervisión apruebe los trazos. Esta aprobación será necesariamente
hecha por escrito, anotándose en el Cuaderno de Obra.
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad. El subtotal así obtenido se
multiplicará por el factor de relación calculado hasta la última cifra decimal y
luego se le agregará el impuesto general a las ventas.
2.2. LIMPIEZA GENERAL DE OBRA:
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
Esta partida comprende los trabajos que deben ejecutarse para mantener el
área de trabajo limpia de basura, elementos sueltos, livianos y pesados; en
forma permanente durante la ejecución de la obra.
METODO DE MEDICION:
La medición de la presente partida es por metro cuadrado (M2). Se hará
un análisis previo de cantidad de personal, vehículos y equipos necesarios
para la limpieza del área.
FORMA DE PAGO:
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad.
2.3. CORTE DE LOSA DE VEREDA E= 0.10 M. :
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
Bajo esta denominación se proponen realizar los trabajos de corte de vereda
a reparar, utilizando cortadora con disco. El perfilado del borde deberá ser
tal que permita presentar una cara libre de aristas y deformaciones y que
permita una mejor unión del parche con el concreto existente.

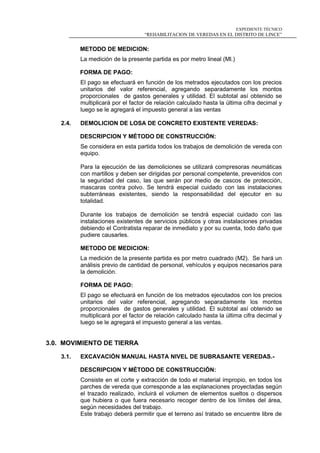

7. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
METODO DE MEDICION:
La medición de la presente partida es por metro lineal (Ml.)
FORMA DE PAGO:
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad. El subtotal así obtenido se
multiplicará por el factor de relación calculado hasta la última cifra decimal y
luego se le agregará el impuesto general a las ventas
2.4. DEMOLICION DE LOSA DE CONCRETO EXISTENTE VEREDAS:
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
Se considera en esta partida todos los trabajos de demolición de vereda con
equipo.
Para la ejecución de las demoliciones se utilizará compresoras neumáticas
con martillos y deben ser dirigidas por personal competente, prevenidos con
la seguridad del caso, las que serán por medio de cascos de protección,
mascaras contra polvo. Se tendrá especial cuidado con las instalaciones
subterráneas existentes, siendo la responsabilidad del ejecutor en su
totalidad.
Durante los trabajos de demolición se tendrá especial cuidado con las
instalaciones existentes de servicios públicos y otras instalaciones privadas
debiendo el Contratista reparar de inmediato y por su cuenta, todo daño que
pudiere causarles.
METODO DE MEDICION:
La medición de la presente partida es por metro cuadrado (M2). Se hará un
análisis previo de cantidad de personal, vehículos y equipos necesarios para
la demolición.
FORMA DE PAGO:
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad. El subtotal así obtenido se
multiplicará por el factor de relación calculado hasta la última cifra decimal y
luego se le agregará el impuesto general a las ventas.
3.0. MOVIMIENTO DE TIERRA
3.1. EXCAVACIÓN MANUAL HASTA NIVEL DE SUBRASANTE VEREDAS.-
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
Consiste en el corte y extracción de todo el material impropio, en todos los
parches de vereda que corresponde a las explanaciones proyectadas según
el trazado realizado, incluirá el volumen de elementos sueltos o dispersos
que hubiera o que fuera necesario recoger dentro de los límites del área,
según necesidades del trabajo.
Este trabajo deberá permitir que el terreno así tratado se encuentre libre de

8. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”

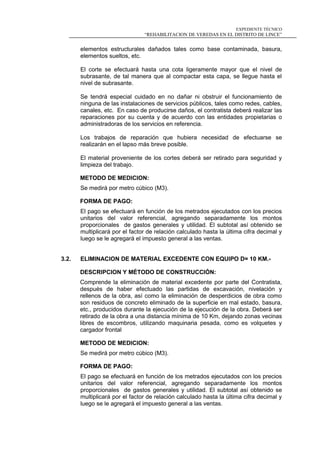

elementos estructurales dañados tales como base contaminada, basura,
elementos sueltos, etc.
El corte se efectuará hasta una cota ligeramente mayor que el nivel de
subrasante, de tal manera que al compactar esta capa, se llegue hasta el
nivel de subrasante.
Se tendrá especial cuidado en no dañar ni obstruir el funcionamiento de
ninguna de las instalaciones de servicios públicos, tales como redes, cables,
canales, etc. En caso de producirse daños, el contratista deberá realizar las
reparaciones por su cuenta y de acuerdo con las entidades propietarias o
administradoras de los servicios en referencia.
Los trabajos de reparación que hubiera necesidad de efectuarse se
realizarán en el lapso más breve posible.
El material proveniente de los cortes deberá ser retirado para seguridad y
limpieza del trabajo.
METODO DE MEDICION:
Se medirá por metro cúbico (M3).
FORMA DE PAGO:
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad. El subtotal así obtenido se
multiplicará por el factor de relación calculado hasta la última cifra decimal y
luego se le agregará el impuesto general a las ventas.
3.2. ELIMINACION DE MATERIAL EXCEDENTE CON EQUIPO D= 10 KM.-
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
Comprende la eliminación de material excedente por parte del Contratista,
después de haber efectuado las partidas de excavación, nivelación y
rellenos de la obra, así como la eliminación de desperdicios de obra como
son residuos de concreto eliminado de la superficie en mal estado, basura,
etc., producidos durante la ejecución de la ejecución de la obra. Deberá ser
retirado de la obra a una distancia mínima de 10 Km, dejando zonas vecinas
libres de escombros, utilizando maquinaria pesada, como es volquetes y
cargador frontal
METODO DE MEDICION:
Se medirá por metro cúbico (M3).
FORMA DE PAGO:
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad. El subtotal así obtenido se
multiplicará por el factor de relación calculado hasta la última cifra decimal y
luego se le agregará el impuesto general a las ventas.

9. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”

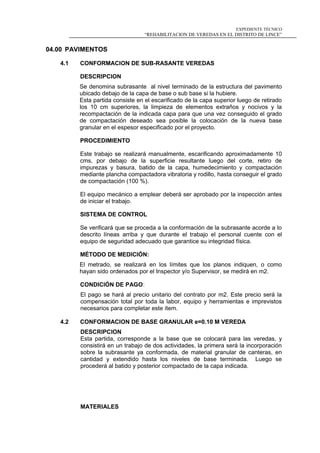

04.00 PAVIMENTOS
4.1 CONFORMACION DE SUB-RASANTE VEREDAS
DESCRIPCION
Se denomina subrasante al nivel terminado de la estructura del pavimento
ubicado debajo de la capa de base o sub base si la hubiere.
Esta partida consiste en el escarificado de la capa superior luego de retirado
los 10 cm superiores, la limpieza de elementos extraños y nocivos y la
recompactación de la indicada capa para que una vez conseguido el grado
de compactación deseado sea posible la colocación de la nueva base
granular en el espesor especificado por el proyecto.
PROCEDIMIENTO
Este trabajo se realizará manualmente, escarificando aproximadamente 10
cms, por debajo de la superficie resultante luego del corte, retiro de
impurezas y basura, batido de la capa, humedecimiento y compactación
mediante plancha compactadora vibratoria y rodillo, hasta conseguir el grado
de compactación (100 %).
El equipo mecánico a emplear deberá ser aprobado por la inspección antes
de iniciar el trabajo.
SISTEMA DE CONTROL
Se verificará que se proceda a la conformación de la subrasante acorde a lo
descrito líneas arriba y que durante el trabajo el personal cuente con el
equipo de seguridad adecuado que garantice su integridad física.
MÉTODO DE MEDICIÓN:
El metrado, se realizará en los límites que los planos indiquen, o como
hayan sido ordenados por el Inspector y/o Supervisor, se medirá en m2.
CONDICIÓN DE PAGO:
El pago se hará al precio unitario del contrato por m2. Este precio será la
compensación total por toda la labor, equipo y herramientas e imprevistos
necesarios para completar este ítem.
4.2 CONFORMACION DE BASE GRANULAR e=0.10 M VEREDA
DESCRIPCION
Esta partida, corresponde a la base que se colocará para las veredas, y
consistirá en un trabajo de dos actividades, la primera será la incorporación
sobre la subrasante ya conformada, de material granular de canteras, en
cantidad y extendido hasta los niveles de base terminada. Luego se
procederá al batido y posterior compactado de la capa indicada.
MATERIALES

10. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”

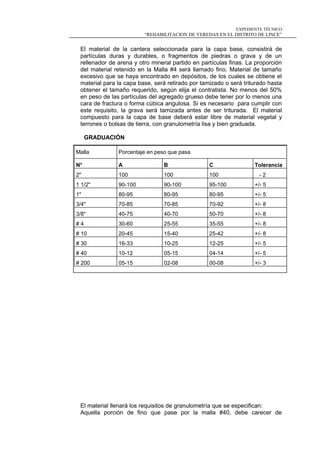

El material de la cantera seleccionada para la capa base, consistirá de
partículas duras y durables, o fragmentos de piedras o grava y de un
rellenador de arena y otro mineral partido en partículas finas. La proporción
del material retenido en la Malla #4 será llamado fino. Material de tamaño
excesivo que se haya encontrado en depósitos, de los cuales se obtiene el
material para la capa base, será retirado por tamizado o será triturado hasta
obtener el tamaño requerido, según elija el contratista. No menos del 50%
en peso de las partículas del agregado grueso debe tener por lo menos una
cara de fractura o forma cúbica angulosa. Si es necesario para cumplir con
este requisito, la grava será tamizada antes de ser triturada. El material
compuesto para la capa de base deberá estar libre de material vegetal y
terrones o bolsas de tierra, con granulometría lisa y bien graduada.
GRADUACIÓN
El material llenará los requisitos de granulometría que se especifican:
Aquella porción de fino que pase por la malla #40, debe carecer de
Malla Porcentaje en peso que pasa
N° A B C Tolerancia
2" 100 100 100 - 2
1 1/2" 90-100 90-100 95-100 +/- 5
1" 80-95 80-95 80-95 +/- 5
3/4" 70-85 70-85 70-92 +/- 8
3/8" 40-75 40-70 50-70 +/- 8
# 4 30-60 25-55 35-55 +/- 8
# 10 20-45 15-40 25-42 +/- 8
# 30 16-33 10-25 12-25 +/- 5
# 40 10-12 05-15 04-14 +/- 5
# 200 05-15 02-08 00-08 +/- 3

11. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
plasticidad, o no deberá ser mayor de 3, determinando según el método T-
91 AASHTO. El límite líquido no deberá ser mayor de 25.
El agregado grueso consistirá de material duro y resistente. Deberá tener un
porcentaje de desgaste en la Máquina de Los Ángeles menor de 50.
PROCEDIMIENTO
COLOCACION, EXTENDIDO Y MEZCLA
Todo material de la capa base será colocado en una superficie debidamente
preparada y escarificada, y se compactará respetando el espesor final
compactado especificado para cada tipo de capa.
El material será colocado y esparcido en una capa uniforme y sin
segregación de tamaño hasta el total espesor suelto que la capa tenga, y
después de ser compactada, deberá tener el espesor requerido.
El extendido se efectuará manualmente.
La adición de agua puede efectuarse en planta o en pista, siempre y cuando
la humedad de compactación se encuentre entre los rangos establecidos.
FINOS Y AÑADIDOS A LA MEZCLA
Cuando este material no ha sido añadido en la planta, será esparcido en
una capa uniforme en las cantidades indicadas por la Inspección en obra.
Sobre la capa de base que ya ha sido esparcida, luego será mezclada
completamente con la capa.
Las adiciones serán tales, que la mezcla del material añadido y original que
se ha colocado, llenará los requisitos de granulometría y calidad bajo todo
aspecto.
COMPACTACIÓN
Inmediatamente después de terminada la distribución y emparejamiento del
material, esta deberá compactarse en su ancho total por medio de planchas
compactadoras vibratorias. El material de firme deberá ser compactado
hasta por lo menos el 100% de la densidad obtenida por el método de
prueba AASHTO T 180 D.
El proceso de compactación deberá progresar gradualmente desde los
costados hacia el centro, en sentido paralelo al eje de la vereda, y deberá
continuar así hasta que toda la superficie haya recibido este tratamiento.
Cualquier irregularidad o depresión que se presente después de la
compactación, debe ser corregida aflojando el material en esos sitios,
moviendo el material en esos lugares y añadiendo o retirando material hasta
que la superficie sea llana y uniforme.
CONTROLES TÉCNICOS
Se efectuarán tres ensayos de límite de consistencia (límite líquido y límite
plástico) y granulometría.
Se efectuará la determinación del C.B.R. del material a usar.

12. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
Se efectuará un control de compactación cada 200 m² de superficie de
vereda, determinando la densidad alternativamente en los bordes y en el eje
de preferencia, siguiendo un mismo orden: borde derecho, borde izquierdo
etc. El grado de compactación a ser exigido, será el 100% del obtenido por
el método AASHTO T 180 D, será tolerado como mínimo el 98% en puntos
aislados, pero siempre que la media aritmética sea igual o superior a 100%.
CONTROLES GEOMÉTRICOS
Después de la ejecución de la base, procédase a replantear y nivelar el eje y
los bordes, permitiéndose las siguientes relaciones:
- Más o menos 0.01 con relación a las cotas del proyecto
EXIGENCIAS DE ESPESOR
Para la capa de base terminada no deberá diferir en +/- 1cm de lo indicado
en los planos. Inmediatamente después de la compactación de la base, el
espesor deberá medirse en uno o más puntos cada 10 metros lineales, o
menos, de la misma. Las condiciones deberán hacerse por medio de las
perforaciones de ensayos, u otros métodos aprobados. Los puntos para la
medición serán seleccionados por el Ingeniero Inspector, de tal manera que
se evite una distribución regular de los mismos.
A medida que la obra continúe sin desviación superior a las tolerancia
admitida, el intervalo de los ensayos puede alargarse, a criterio del
Inspector. Cuando una medición señale una variación mayor a la admitida,
deberá corregirse removiendo o agregando material según sea necesario,
para ser conformada y compactada dicha zona, de la forma especificada.
SISTEMA DE CONTROL
Se verificará que se proceda a la conformación de la base granular acorde a
lo descrito líneas arriba y que durante el trabajo el personal cuente con el
equipo de seguridad adecuado que garantice su integridad física.
METODO DE MEDICION:
La cantidad a pagar por partida BASE GRANULAR e=0.10 C/EQ. LIGERO,
se medirá por m2; el pago se realizará siempre que cuente con la
autorización del Ingeniero Supervisor.
BASES DE PAGO:
El trabajo será pagado en la forma descrita anteriormente al precio unitario
del contrato, por m3, para la partida GRANULAR e=0.10 C/EQ. LIGERO,
entendiéndose que dicho precio y pago constituirá compensación total por
toda mano de obra, equipos, herramientas, materiales e imprevistos
necesarios para completar satisfactoriamente la partida.
4.3 RAMPA DE CONCRETO F'c = 175 KG/CM2 BRUÑADA C/10 CM.

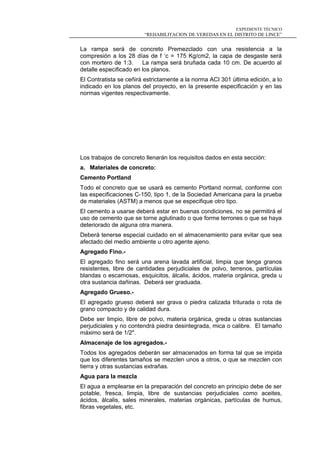

13. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
La rampa será de concreto Premezclado con una resistencia a la
compresión a los 28 días de f ‘c = 175 Kg/cm2, la capa de desgaste será
con mortero de 1:3. La rampa será bruñada cada 10 cm. De acuerdo al
detalle especificado en los planos.
El Contratista se ceñirá estrictamente a la norma ACI 301 última edición, a lo
indicado en los planos del proyecto, en la presente especificación y en las
normas vigentes respectivamente.
Los trabajos de concreto llenarán los requisitos dados en esta sección:
a. Materiales de concreto:
Cemento Portland
Todo el concreto que se usará es cemento Portland normal, conforme con
las especificaciones C-150, tipo 1, de la Sociedad Americana para la prueba
de materiales (ASTM) a menos que se especifique otro tipo.
El cemento a usarse deberá estar en buenas condiciones, no se permitirá el
uso de cemento que se torne aglutinado o que forme terrones o que se haya
deteriorado de alguna otra manera.
Deberá tenerse especial cuidado en el almacenamiento para evitar que sea
afectado del medio ambiente u otro agente ajeno.
Agregado Fino.-
El agregado fino será una arena lavada artificial, limpia que tenga granos
resistentes, libre de cantidades perjudiciales de polvo, terrenos, partículas
blandas o escamosas, esquicitos, álcalis, ácidos, materia orgánica, greda u
otra sustancia dañinas. Deberá ser graduada.
Agregado Grueso.-
El agregado grueso deberá ser grava o piedra calizada triturada o rota de
grano compacto y de calidad dura.
Debe ser limpio, libre de polvo, materia orgánica, greda u otras sustancias
perjudiciales y no contendrá piedra desintegrada, mica o calibre. El tamaño
máximo será de 1/2".
Almacenaje de los agregados.-
Todos los agregados deberán ser almacenados en forma tal que se impida
que los diferentes tamaños se mezclen unos a otros, o que se mezclen con
tierra y otras sustancias extrañas.
Agua para la mezcla
El agua a emplearse en la preparación del concreto en principio debe de ser
potable, fresca, limpia, libre de sustancias perjudiciales como aceites,
ácidos, álcalis, sales minerales, materias orgánicas, partículas de humus,
fibras vegetales, etc.

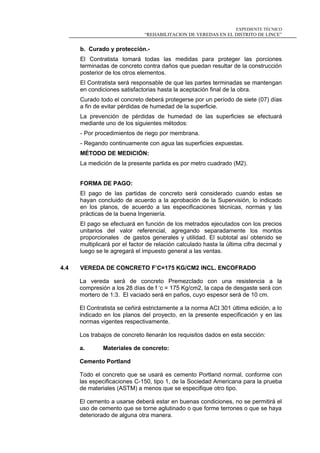

14. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
b. Curado y protección.-
El Contratista tomará todas las medidas para proteger las porciones
terminadas de concreto contra daños que puedan resultar de la construcción
posterior de los otros elementos.
El Contratista será responsable de que las partes terminadas se mantengan
en condiciones satisfactorias hasta la aceptación final de la obra.
Curado todo el concreto deberá protegerse por un período de siete (07) días
a fin de evitar pérdidas de humedad de la superficie.
La prevención de pérdidas de humedad de las superficies se efectuará
mediante uno de los siguientes métodos:
- Por procedimientos de riego por membrana.
- Regando continuamente con agua las superficies expuestas.
MÉTODO DE MEDICIÓN:
La medición de la presente partida es por metro cuadrado (M2).
FORMA DE PAGO:
El pago de las partidas de concreto será considerado cuando estas se
hayan concluido de acuerdo a la aprobación de la Supervisión, lo indicado
en los planos, de acuerdo a las especificaciones técnicas, normas y las
prácticas de la buena Ingeniería.
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad. El subtotal así obtenido se
multiplicará por el factor de relación calculado hasta la última cifra decimal y
luego se le agregará el impuesto general a las ventas.
4.4 VEREDA DE CONCRETO F’C=175 KG/CM2 INCL. ENCOFRADO
La vereda será de concreto Premezclado con una resistencia a la
compresión a los 28 días de f ‘c = 175 Kg/cm2, la capa de desgaste será con
mortero de 1:3. El vaciado será en paños, cuyo espesor será de 10 cm.
El Contratista se ceñirá estrictamente a la norma ACI 301 última edición, a lo
indicado en los planos del proyecto, en la presente especificación y en las
normas vigentes respectivamente.
Los trabajos de concreto llenarán los requisitos dados en esta sección:
a. Materiales de concreto:
Cemento Portland
Todo el concreto que se usará es cemento Portland normal, conforme con
las especificaciones C-150, tipo 1, de la Sociedad Americana para la prueba
de materiales (ASTM) a menos que se especifique otro tipo.
El cemento a usarse deberá estar en buenas condiciones, no se permitirá el
uso de cemento que se torne aglutinado o que forme terrones o que se haya
deteriorado de alguna otra manera.

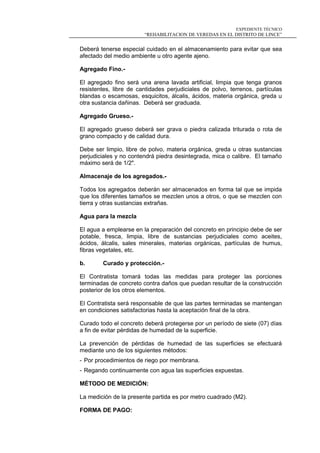

15. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
Deberá tenerse especial cuidado en el almacenamiento para evitar que sea
afectado del medio ambiente u otro agente ajeno.
Agregado Fino.-
El agregado fino será una arena lavada artificial, limpia que tenga granos
resistentes, libre de cantidades perjudiciales de polvo, terrenos, partículas
blandas o escamosas, esquicitos, álcalis, ácidos, materia orgánica, greda u
otra sustancia dañinas. Deberá ser graduada.
Agregado Grueso.-
El agregado grueso deberá ser grava o piedra calizada triturada o rota de
grano compacto y de calidad dura.
Debe ser limpio, libre de polvo, materia orgánica, greda u otras sustancias
perjudiciales y no contendrá piedra desintegrada, mica o calibre. El tamaño
máximo será de 1/2".
Almacenaje de los agregados.-
Todos los agregados deberán ser almacenados en forma tal que se impida
que los diferentes tamaños se mezclen unos a otros, o que se mezclen con
tierra y otras sustancias extrañas.
Agua para la mezcla
El agua a emplearse en la preparación del concreto en principio debe de ser
potable, fresca, limpia, libre de sustancias perjudiciales como aceites,
ácidos, álcalis, sales minerales, materias orgánicas, partículas de humus,
fibras vegetales, etc.
b. Curado y protección.-
El Contratista tomará todas las medidas para proteger las porciones
terminadas de concreto contra daños que puedan resultar de la construcción
posterior de los otros elementos.
El Contratista será responsable de que las partes terminadas se mantengan
en condiciones satisfactorias hasta la aceptación final de la obra.
Curado todo el concreto deberá protegerse por un período de siete (07) días
a fin de evitar pérdidas de humedad de la superficie.
La prevención de pérdidas de humedad de las superficies se efectuará
mediante uno de los siguientes métodos:
- Por procedimientos de riego por membrana.
- Regando continuamente con agua las superficies expuestas.
MÉTODO DE MEDICIÓN:
La medición de la presente partida es por metro cuadrado (M2).
FORMA DE PAGO:

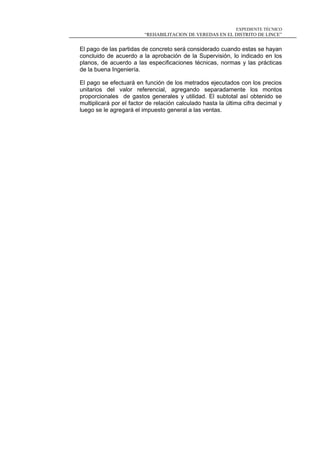

16. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
El pago de las partidas de concreto será considerado cuando estas se hayan
concluido de acuerdo a la aprobación de la Supervisión, lo indicado en los
planos, de acuerdo a las especificaciones técnicas, normas y las prácticas
de la buena Ingeniería.
El pago se efectuará en función de los metrados ejecutados con los precios
unitarios del valor referencial, agregando separadamente los montos
proporcionales de gastos generales y utilidad. El subtotal así obtenido se
multiplicará por el factor de relación calculado hasta la última cifra decimal y
luego se le agregará el impuesto general a las ventas.

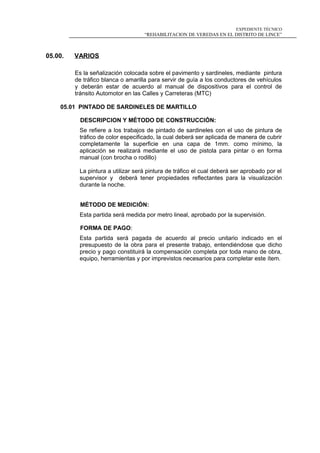

17. EXPEDIENTE TÉCNICO
“REHABILITACION DE VEREDAS EN EL DISTRITO DE LINCE”
05.00. VARIOS
Es la señalización colocada sobre el pavimento y sardineles, mediante pintura
de tráfico blanca o amarilla para servir de guía a los conductores de vehículos
y deberán estar de acuerdo al manual de dispositivos para el control de
tránsito Automotor en las Calles y Carreteras (MTC)
05.01 PINTADO DE SARDINELES DE MARTILLO
DESCRIPCION Y MÉTODO DE CONSTRUCCIÓN:
Se refiere a los trabajos de pintado de sardineles con el uso de pintura de
tráfico de color especificado, la cual deberá ser aplicada de manera de cubrir
completamente la superficie en una capa de 1mm. como mínimo, la
aplicación se realizará mediante el uso de pistola para pintar o en forma
manual (con brocha o rodillo)
La pintura a utilizar será pintura de tráfico el cual deberá ser aprobado por el
supervisor y deberá tener propiedades reflectantes para la visualización
durante la noche.
MÉTODO DE MEDICIÓN:
Esta partida será medida por metro lineal, aprobado por la supervisión.
FORMA DE PAGO:
Esta partida será pagada de acuerdo al precio unitario indicado en el
presupuesto de la obra para el presente trabajo, entendiéndose que dicho
precio y pago constituirá la compensación completa por toda mano de obra,
equipo, herramientas y por imprevistos necesarios para completar este ítem.
