El documento describe el espectro electromagnético, incluyendo las definiciones de frecuencia y longitud de onda. Explica que el espectro se divide en bandas como LF, MF, HF, VHF, UHF, SHF y EHF, las cuales se utilizan para diferentes servicios como radiodifusión, comunicaciones y radar. También cubre las bandas de radioaficionados designadas por su frecuencia y longitud de onda.
Espectro
- 1.

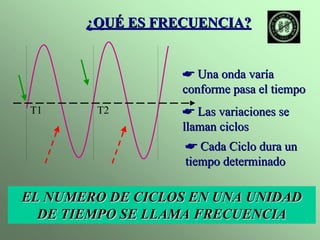

- 2. ¿QUÉ ES FRECUENCIA? ☛ Una onda varía conforme pasa el tiempo ☛ Las variaciones se llaman ciclos ☛ Cada Ciclo dura un tiempo determinado T1 T2 EL NUMERO DE CICLOS EN UNA UNIDAD DE TIEMPO SE LLAMA FRECUENCIA

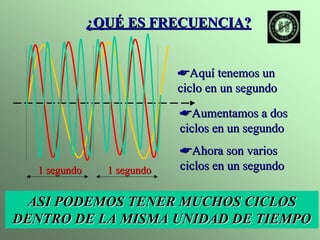

- 3. ¿QUÉ ES FRECUENCIA? ☛Aquí tenemos un ciclo en un segundo ☛Aumentamos a dos ciclos en un segundo ☛Ahora son varios ciclos en un segundo 1 segundo 1 segundo ASI PODEMOS TENER MUCHOS CICLOS DENTRO DE LA MISMA UNIDAD DE TIEMPO
- 4. MEDIDAS DE LAFRECUENCIA Hz = Hertz …… unidad básica (ciclo/segundo) KHz = Kilohertz = 1,000 Hz MHz = MegaHertz = 1,000 KHz GHz = GigaHertz = 1,000 MHz THz = TeraHertz = 1,000 GHz

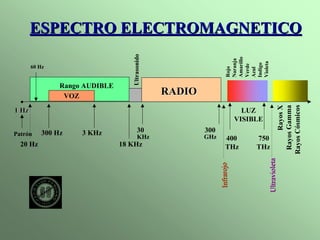

- 5. ESPECTRO ELECTROMAGNETICO RangoAUDIBLE VOZ 60 Hz 1 Hz Patrón 300 Hz 3 KHz . 30 300 KHz GHz 20 Hz 18 KHz RADIO Ultrasonido Rayos Cósmicos Rayos Gamma Rayos X Amarillo Naranja Rojo Verde Violeta Indigo Azul LUZ VISIBLE 400 750 THz THz Infrarojo Ultravioleta

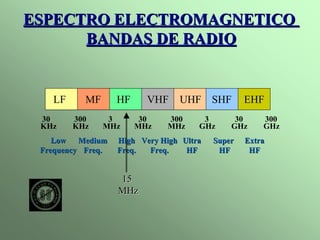

- 6. ESPECTRO ELECTROMAGNETICO BANDASDE RADIO LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz Low Medium High Very High Ultra Super Extra Frequency Freq. Freq. Freq. HF HF HF 15 MHz

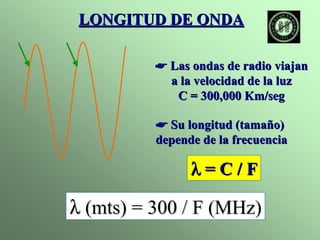

- 7. LONGITUD DE ONDA ☛ Las ondas de radio viajan a la velocidad de la luz C = 300,000 Km/seg ☛ Su longitud (tamaño) depende de la frecuencia λλ = C / F λλ (mts) = 300 / F (MHz)

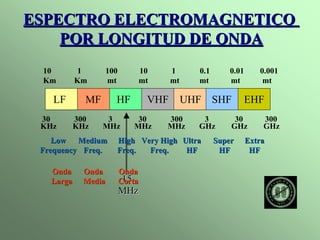

- 8. ESPECTRO ELECTROMAGNETICO PORLONGITUD DE ONDA 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 15 MHz Low Frequency Medium Freq. High Freq. Very High Freq. Ultra HF Super HF Extra HF Onda Larga Onda Media Onda Corta

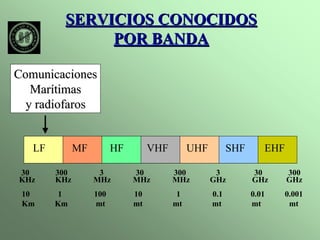

- 9. SERVICIOS CONOCIDOS PORBANDA Comunicaciones Marítimas y radiofaros LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt

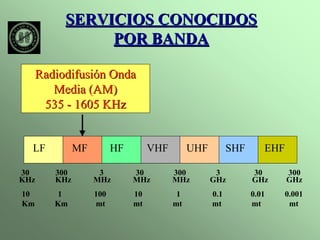

- 10. SERVICIOS CONOCIDOS PORBANDA Radiodifusión Onda Media (AM) 535 - 1605 KHz LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt

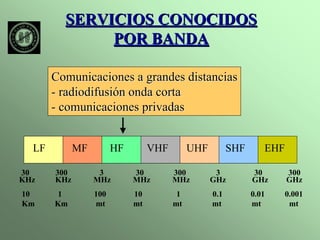

- 11. SERVICIOS CONOCIDOS PORBANDA Comunicaciones a grandes distancias - radiodifusión onda corta - comunicaciones privadas LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt

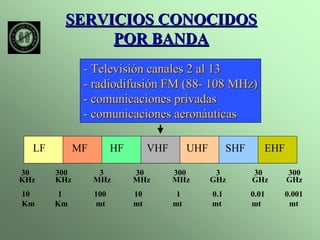

- 12. SERVICIOS CONOCIDOS PORBANDA - Televisión canales 2 al 13 - radiodifusión FM (88- 108 MHz) - comunicaciones privadas - comunicaciones aeronáuticas LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt

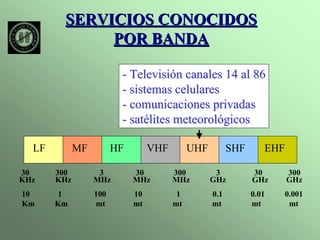

- 13. SERVICIOS CONOCIDOS PORBANDA - Televisión canales 14 al 86 - sistemas celulares - comunicaciones privadas - satélites meteorológicos LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt
- 14. SERVICIOS CONOCIDOS PORBANDA - Satélites de comunicaciones - Sistemas celulares - Radares - Microondas LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt

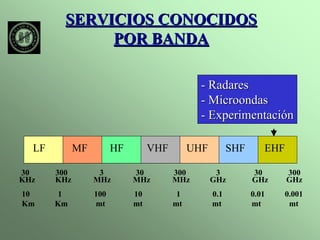

- 15. SERVICIOS CONOCIDOS PORBANDA - Radares - Microondas - Experimentación LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt

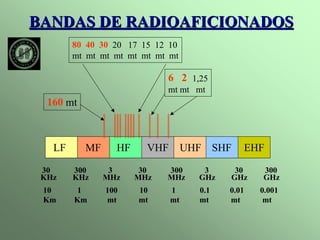

- 16. BANDAS DE RADIOAFICIONADOS 80 40 30 20 17 15 12 10 mt mt mt mt mt mt mt mt 160 mt 6 2 1,25 mt mt mt LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt
- 17. BANDAS DE RADIOAFICIONADOS BANDA (mts) FRECUENCIA 160 1800 - 1850 KHz 80 3500 - 3750 KHz (*) 40 7000 - 7300 KHz 30 10100 - 10150 KHz (**) 20 14000 - 14350 KHz 17 18068 - 18168 KHz 15 21000 - 21450 KHz 12 24890 - 24990 KHz 10 28000 - 29700 KHz 6 50 - 54 MHz 2 144 - 148 MHz (*) 1.25 220 - 222 MHz

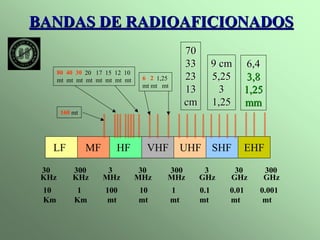

- 18. BANDAS DE RADIOAFICIONADOS 80 40 30 20 17 15 12 10 mt mt mt mt mt mt mt mt 6 2 1,25 160 mt mt mt mt 70 33 23 13 cm 9 cm 5,25 3 1,25 6,4 3,8 1,25 mm LF MF HF VHF UHF SHF EHF 30 300 3 30 300 3 30 300 KHz KHz MHz MHz MHz GHz GHz GHz 10 1 100 10 1 0.1 0.01 0.001 Km Km mt mt mt mt mt mt

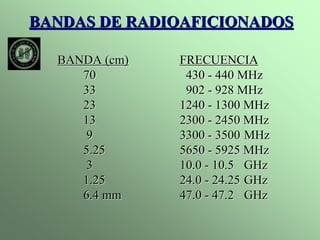

- 19. BANDAS DE RADIOAFICIONADOS BANDA (cm) FRECUENCIA 70 430 - 440 MHz 33 902 - 928 MHz 23 1240 - 1300 MHz 13 2300 - 2450 MHz 9 3300 - 3500 MHz 5.25 5650 - 5925 MHz 3 10.0 - 10.5 GHz 1.25 24.0 - 24.25 GHz 6.4 mm 47.0 - 47.2 GHz
- 20. ESPECTRO ELECTROMAGNETICO Preparadopor: Oscar Pancorvo (OA4AMN)
