Este documento presenta los resultados de un ensayo realizado por estudiantes de ingeniería para determinar el porcentaje de esponjamiento de la arena. El ensayo involucró medir el volumen inicial de una muestra de arena seca y su volumen final después de ser inundada con agua y compactada. Los cálculos mostraron que la arena tuvo un 35% de esponjamiento. Conocer este porcentaje es importante para dosificar correctamente los materiales en la fabricación de hormigón y mortero.

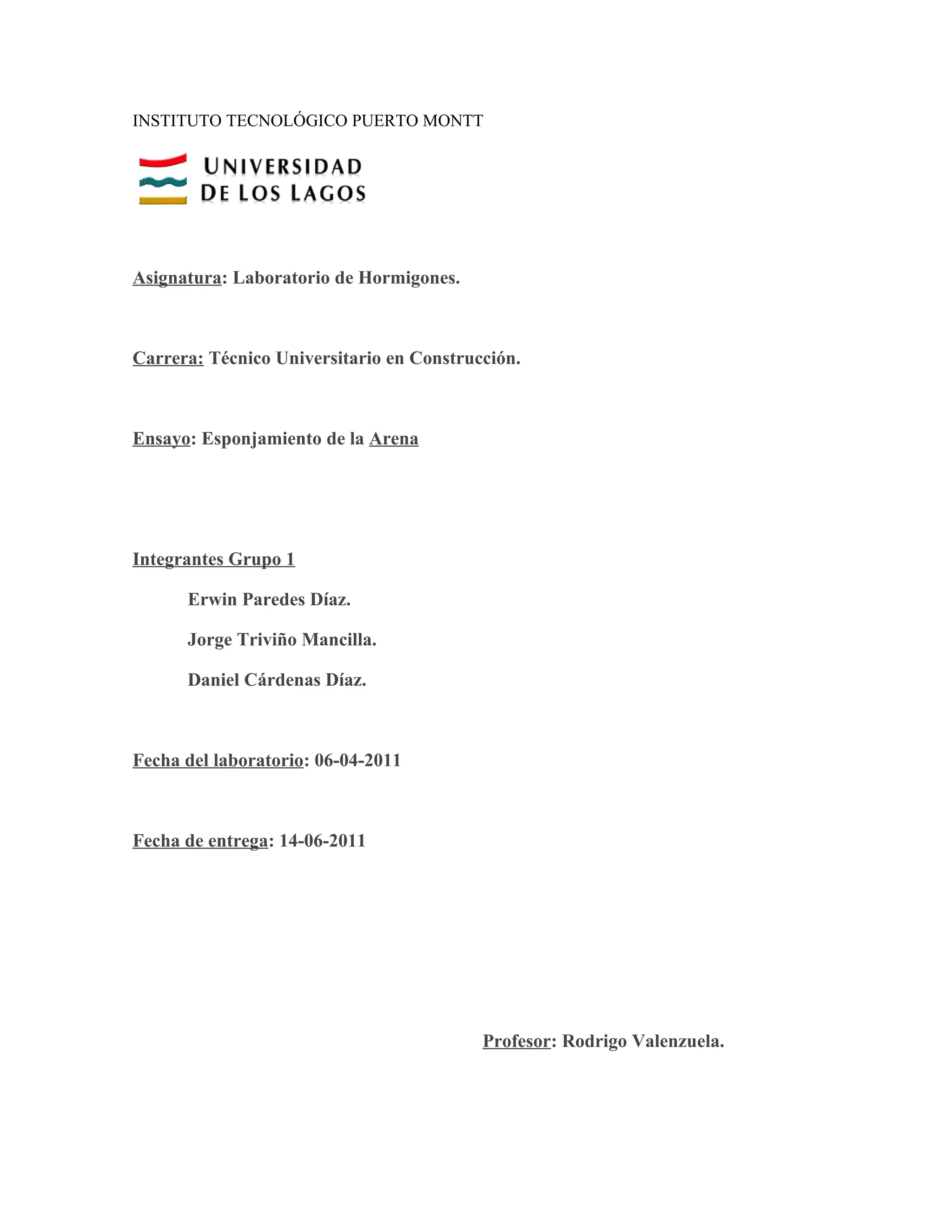

1. INSTITUTO TECNOLÓGICO PUERTO MONTT
Asignatura: Laboratorio de Hormigones.
Carrera: Técnico Universitario en Construcción.
Ensayo: Esponjamiento de la Arena
Integrantes Grupo 1
Erwin Paredes Díaz.
Jorge Triviño Mancilla.
Daniel Cárdenas Díaz.
Fecha del laboratorio: 06-04-2011
Fecha de entrega: 14-06-2011
Profesor: Rodrigo Valenzuela.

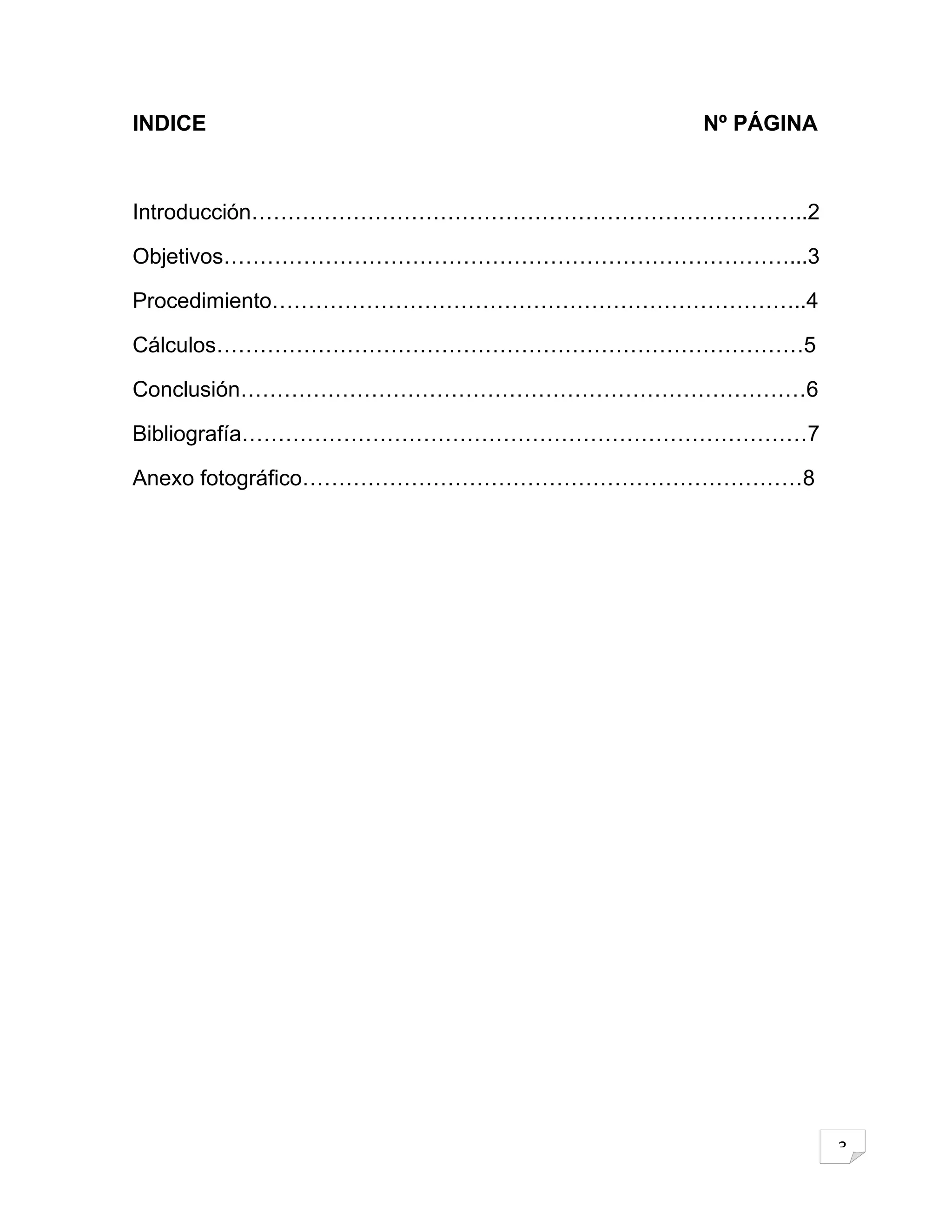

2. INDICE Nº PÁGINA
Introducción…………………………………………………………………..2
Objetivos……………………………………………………………………...3
Procedimiento………………………………………………………………..4
Cálculos………………………………………………………………………5
Conclusión……………………………………………………………………6
Bibliografía……………………………………………………………………7
Anexo fotográfico……………………………………………………………8
3

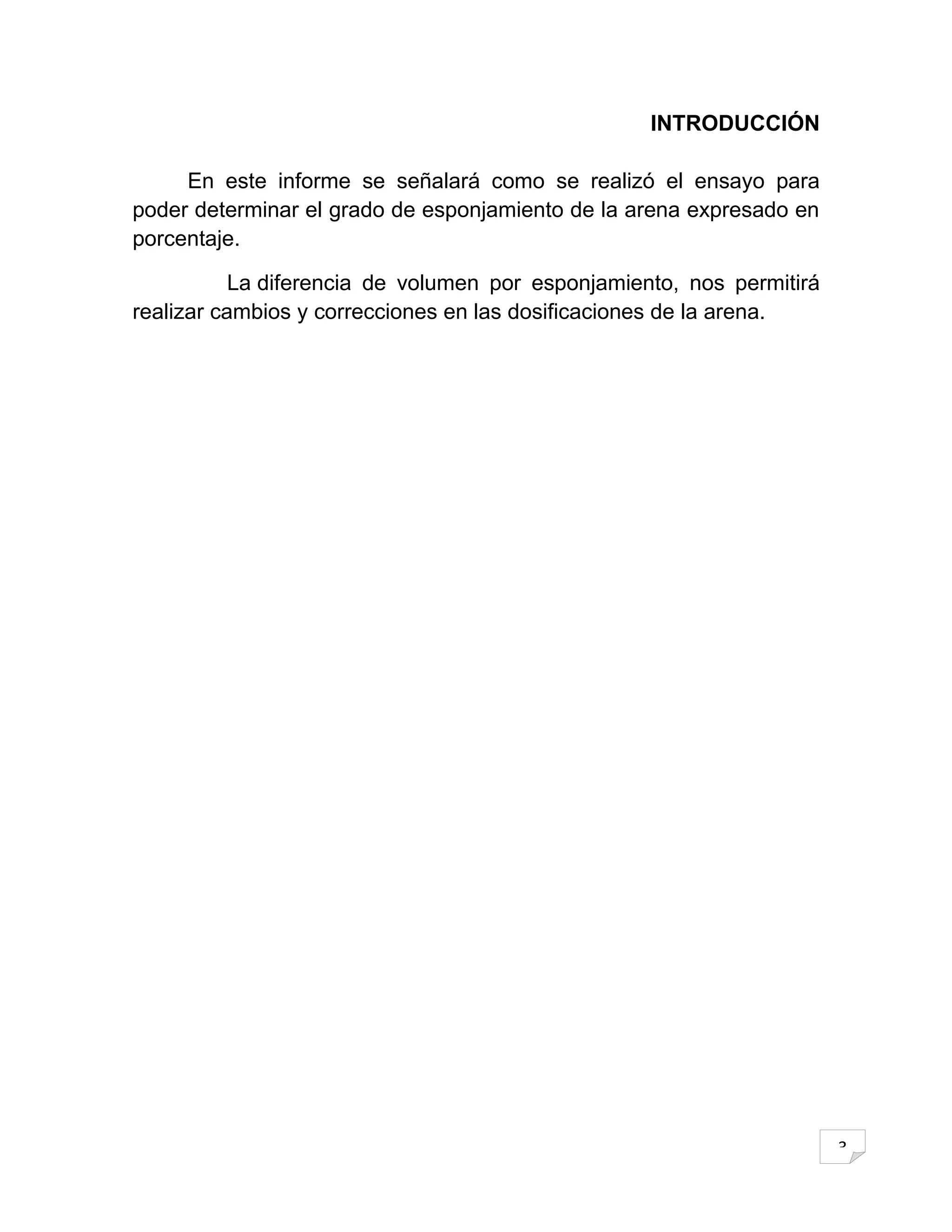

3. INTRODUCCIÓN
En este informe se señalará como se realizó el ensayo para
poder determinar el grado de esponjamiento de la arena expresado en
porcentaje.
La diferencia de volumen por esponjamiento, nos permitirá
realizar cambios y correcciones en las dosificaciones de la arena.
3

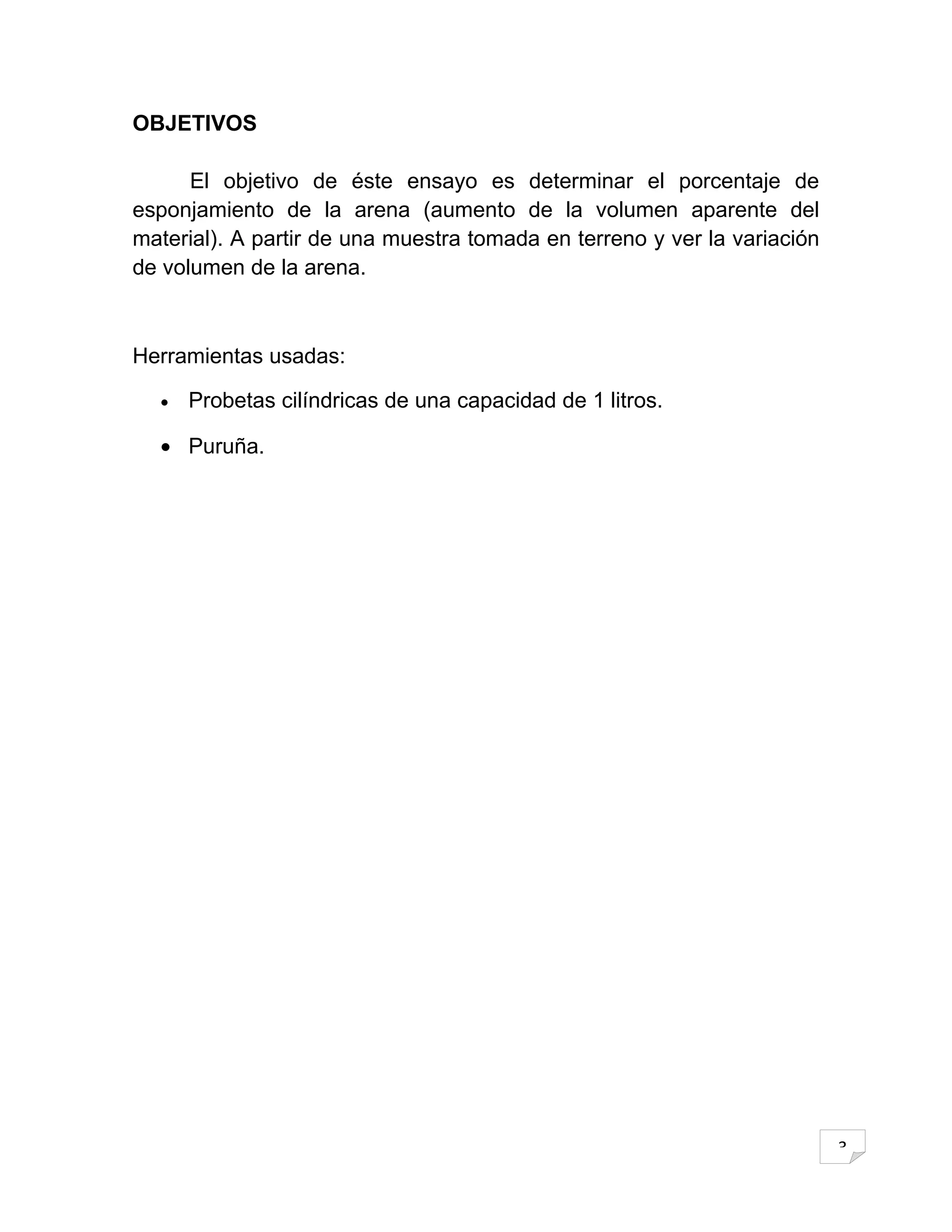

4. OBJETIVOS
El objetivo de éste ensayo es determinar el porcentaje de
esponjamiento de la arena (aumento de la volumen aparente del
material). A partir de una muestra tomada en terreno y ver la variación
de volumen de la arena.
Herramientas usadas:
• Probetas cilíndricas de una capacidad de 1 litros.
• Puruña.
3

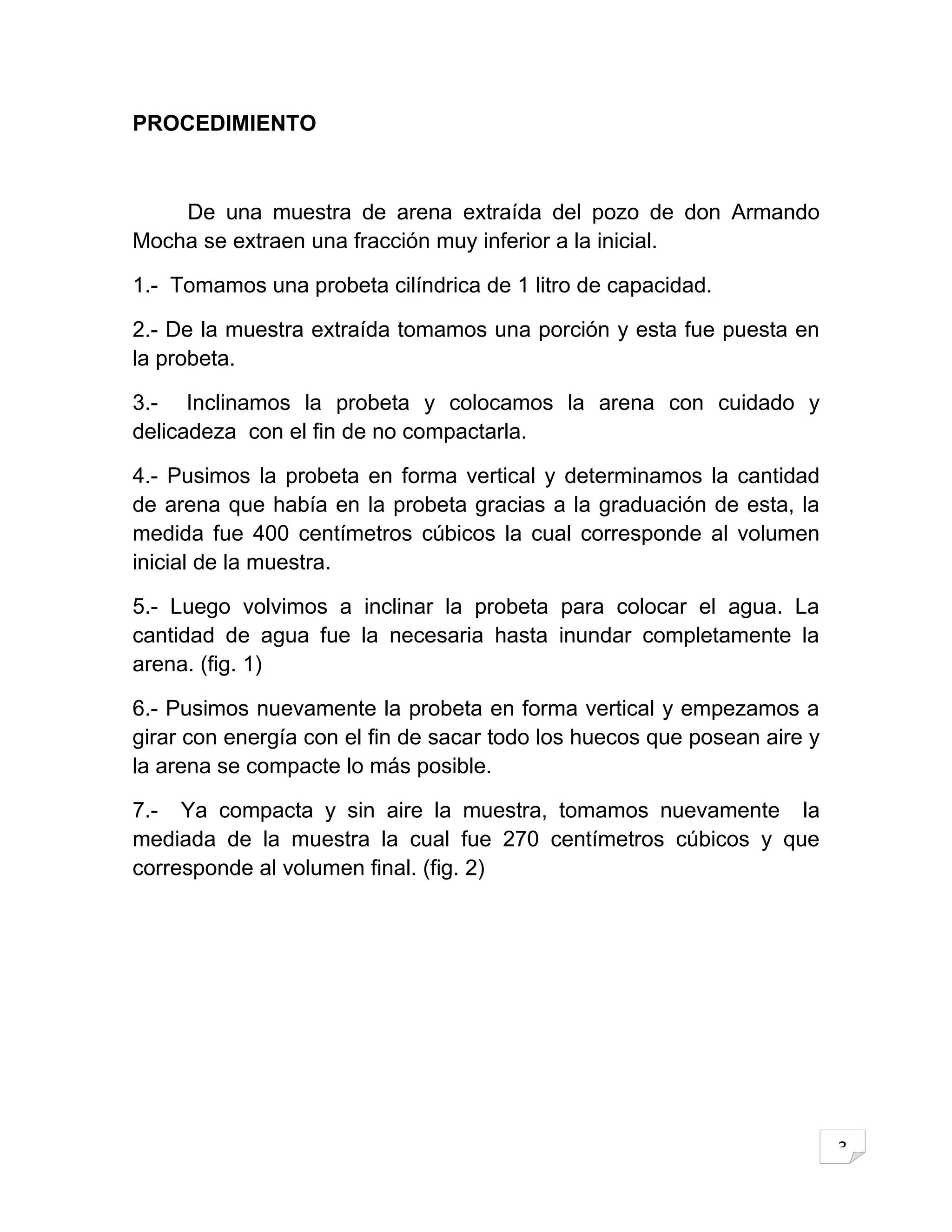

5. PROCEDIMIENTO
De una muestra de arena extraída del pozo de don Armando
Mocha se extraen una fracción muy inferior a la inicial.
1.- Tomamos una probeta cilíndrica de 1 litro de capacidad.
2.- De la muestra extraída tomamos una porción y esta fue puesta en
la probeta.
3.- Inclinamos la probeta y colocamos la arena con cuidado y
delicadeza con el fin de no compactarla.
4.- Pusimos la probeta en forma vertical y determinamos la cantidad
de arena que había en la probeta gracias a la graduación de esta, la
medida fue 400 centímetros cúbicos la cual corresponde al volumen
inicial de la muestra.
5.- Luego volvimos a inclinar la probeta para colocar el agua. La
cantidad de agua fue la necesaria hasta inundar completamente la
arena. (fig. 1)
6.- Pusimos nuevamente la probeta en forma vertical y empezamos a
girar con energía con el fin de sacar todo los huecos que posean aire y
la arena se compacte lo más posible.
7.- Ya compacta y sin aire la muestra, tomamos nuevamente la
mediada de la muestra la cual fue 270 centímetros cúbicos y que
corresponde al volumen final. (fig. 2)
3

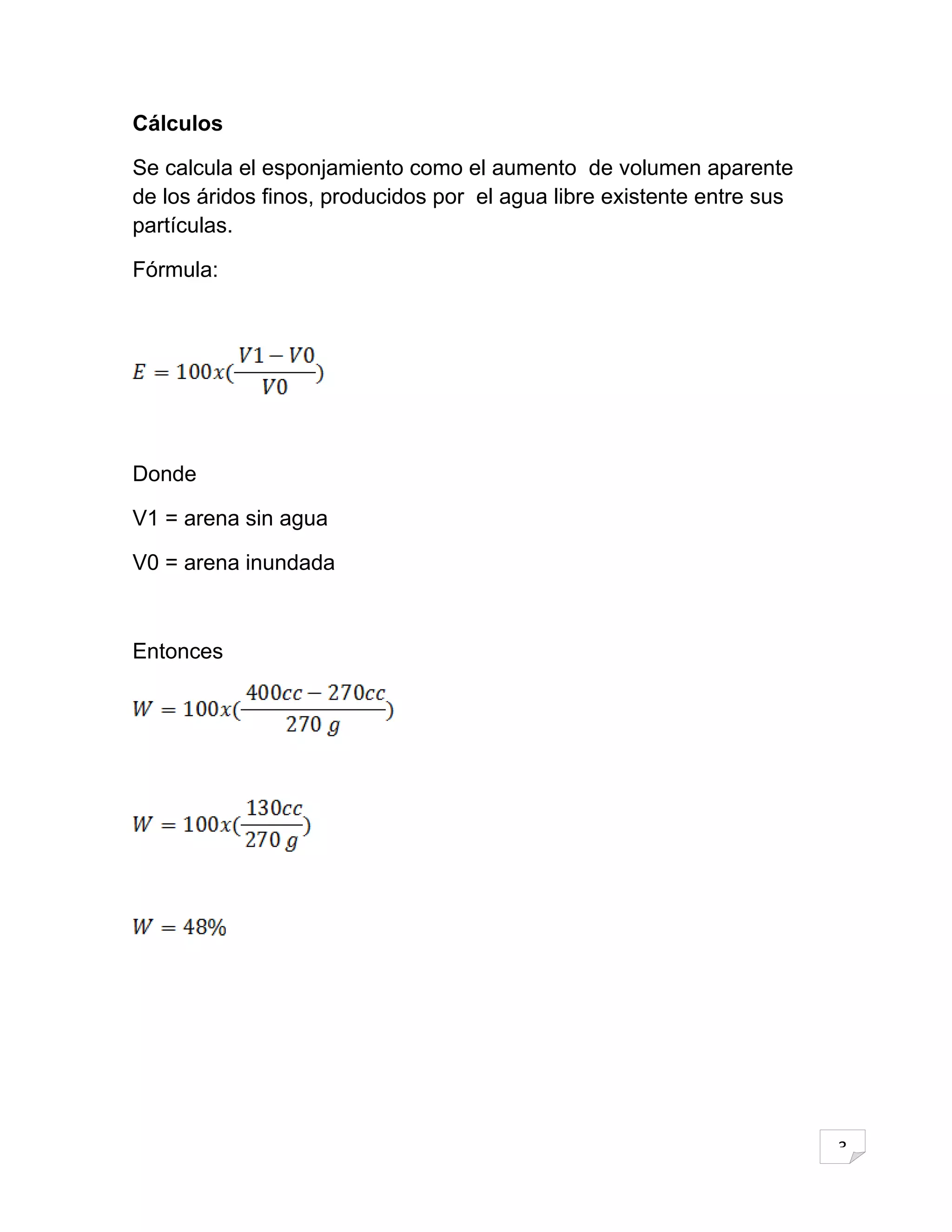

6. Cálculos
Se calcula el esponjamiento como el aumento de volumen aparente
de los áridos finos, producidos por el agua libre existente entre sus
partículas.
Fórmula:
Donde
V1 = arena sin agua
V0 = arena inundada
Entonces
3

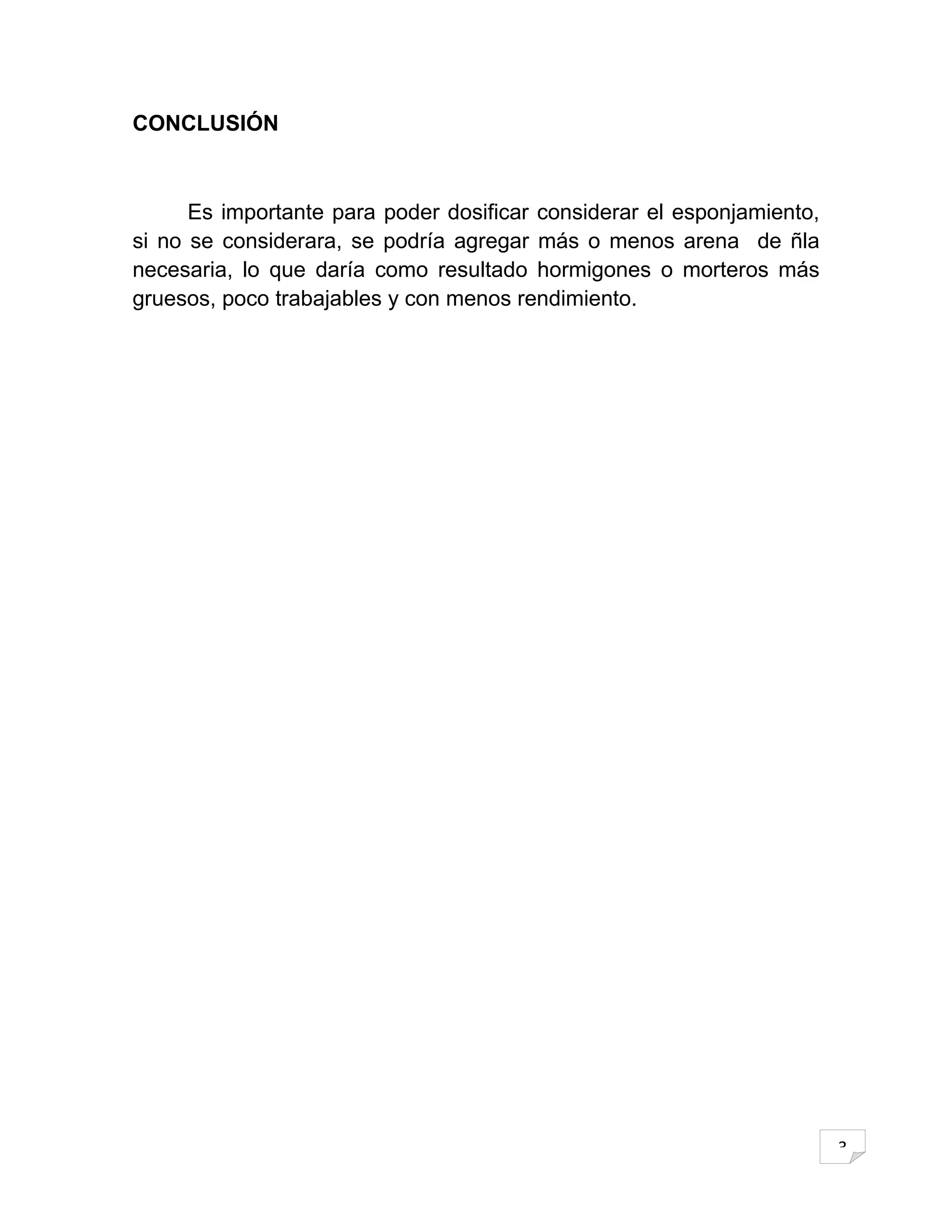

7. CONCLUSIÓN
Es importante para poder dosificar considerar el esponjamiento,
si no se considerara, se podría agregar más o menos arena de ñla
necesaria, lo que daría como resultado hormigones o morteros más
gruesos, poco trabajables y con menos rendimiento.
3

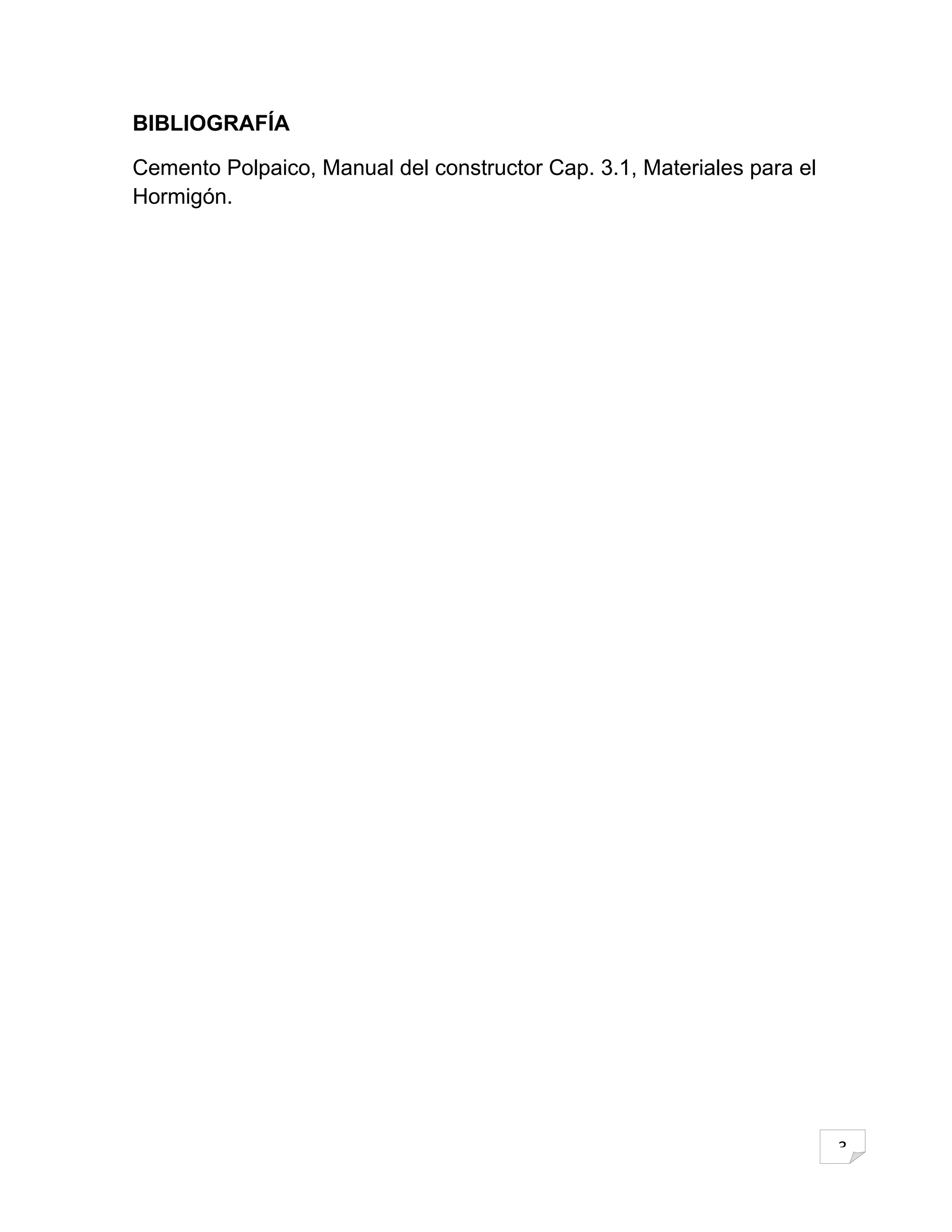

8. BIBLIOGRAFÍA
Cemento Polpaico, Manual del constructor Cap. 3.1, Materiales para el
Hormigón.
3

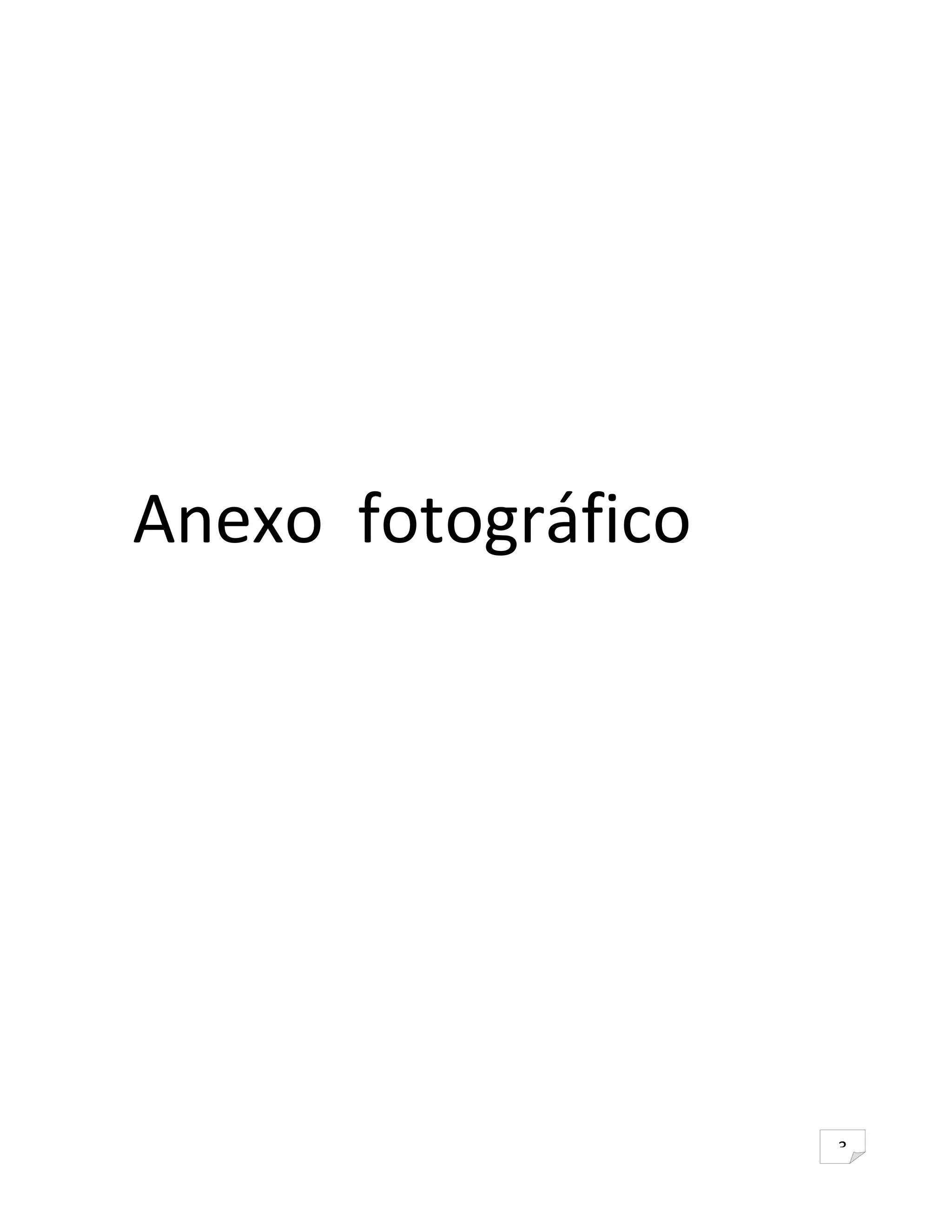

9. Anexo fotográfico
3

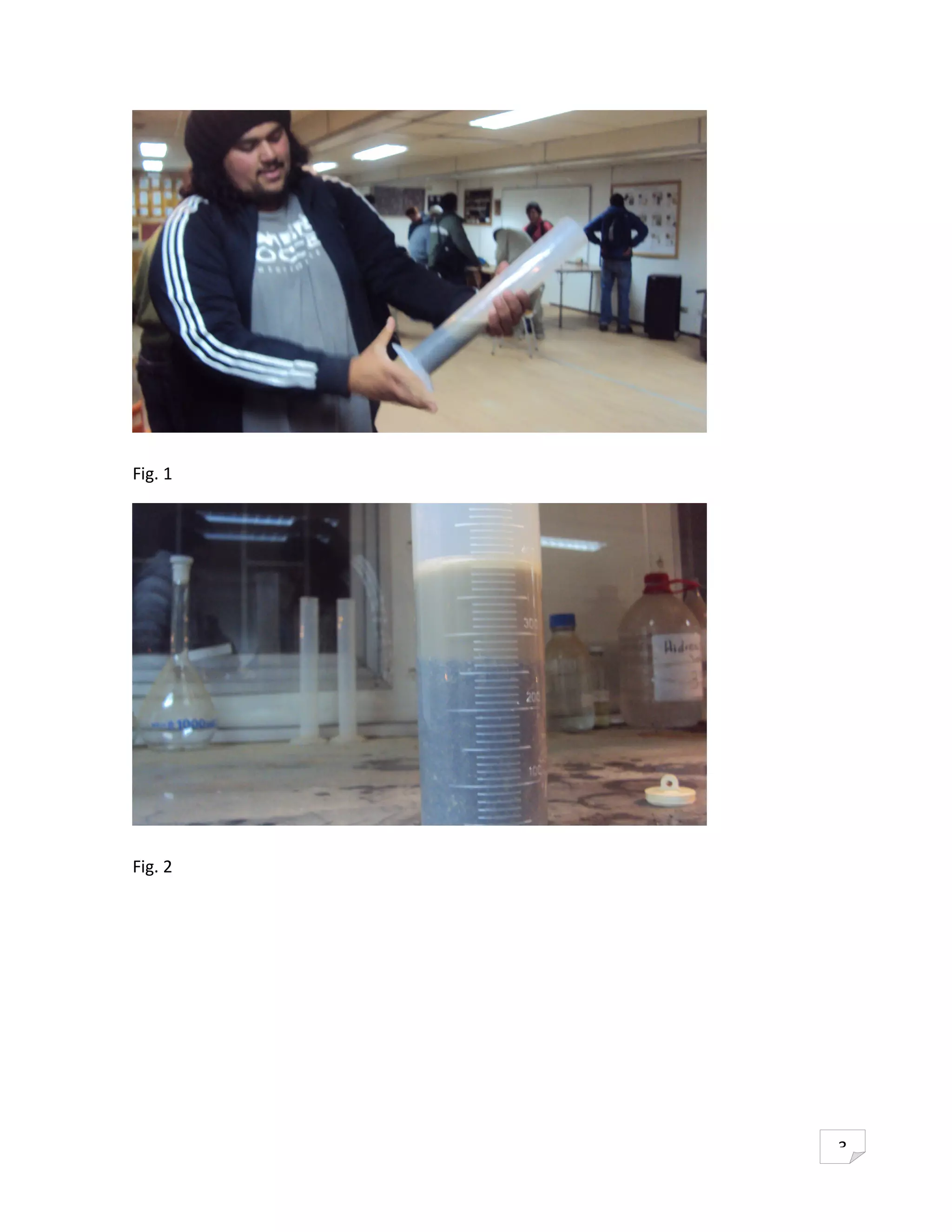

10. Fig. 1
Fig. 2
3
