MATERIAL MÁS FINO
QUE 75um
mfvalarezo@gmail.com
Marlon Valarezo A.
Importancia
Los áridos deben cumplir con algunas especificaciones
para que su uso en ingeniería se optimice. Estos deben
ser partículas limpias, duras, resistentes, durables y libres
de materiales finos.
Los materiales más finos que 75 um (tamiz No. 200),
especialmente el limo y la arcilla pueden estar presentes
como polvo y formar un revestimiento en las partículas
de los áridos, afectando la adherencia entre el árido y la
pasta de cemento. Además, si ciertos tipos de limo o
arcilla están presentes en cantidades excesivas, la
demanda de agua puede aumentar significativamente.
mfvalarezo@gmail.com
2

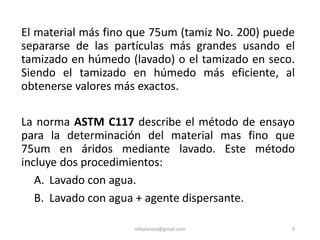

El material más fino que 75um (tamiz No. 200) puede
separarse de las partículas más grandes usando el
tamizado en húmedo (lavado) o el tamizado en seco.
Siendo el tamizado en húmedo más eficiente, al
obtenerse valores más exactos.
La norma ASTM C117 describe el método de ensayo
para la determinación del material mas fino que
75um en áridos mediante lavado. Este método
incluye dos procedimientos:
A. Lavado con agua.
B. Lavado con agua + agente dispersante.
mfvalarezo@gmail.com 3
mfvalarezo@gmail.com 4

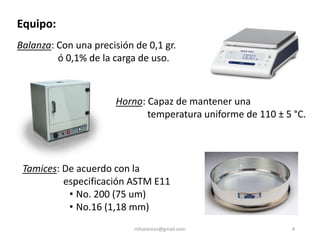

Equipo:
Tamices: De acuerdo con la
especificación ASTM E11
• No. 200 (75 um)
• No.16 (1,18 mm)
Balanza: Con una precisión de 0,1 gr.
ó 0,1% de la carga de uso.
Horno: Capaz de mantener una
temperatura uniforme de 110 ± 5 °C.
mfvalarezo@gmail.com 5

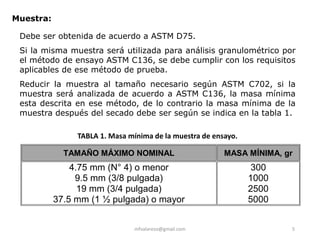

Muestra:
Debe ser obtenida de acuerdo a ASTM D75.
Si la misma muestra será utilizada para análisis granulométrico por
el método de ensayo ASTM C136, se debe cumplir con los requisitos
aplicables de ese método de prueba.
Reducir la muestra al tamaño necesario según ASTM C702, si la
muestra será analizada de acuerdo a ASTM C136, la masa mínima
esta descrita en ese método, de lo contrario la masa mínima de la
muestra después del secado debe ser según se indica en la tabla 1.
TAMAÑO MÁXIMO NOMINAL MASA MÍNIMA, gr
4.75 mm (N° 4) o menor
9.5 mm (3/8 pulgada)
19 mm (3/4 pulgada)
37.5 mm (1 ½ pulgada) o mayor
300
1000
2500
5000
TABLA 1. Masa mínima de la muestra de ensayo.
mfvalarezo@gmail.com 6

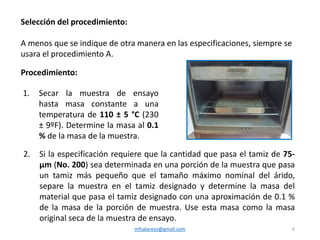

Selección del procedimiento:
A menos que se indique de otra manera en las especificaciones, siempre se
usara el procedimiento A.
Procedimiento:
1. Secar la muestra de ensayo
hasta masa constante a una
temperatura de 110 ± 5 °C (230
± 9ºF). Determine la masa al 0.1
% de la masa de la muestra.
2. Si la especificación requiere que la cantidad que pasa el tamiz de 75-
μm (No. 200) sea determinada en una porción de la muestra que pasa
un tamiz más pequeño que el tamaño máximo nominal del árido,
separe la muestra en el tamiz designado y determine la masa del
material que pasa el tamiz designado con una aproximación de 0.1 %
de la masa de la porción de muestra. Use esta masa como la masa
original seca de la muestra de ensayo.
mfvalarezo@gmail.com 7

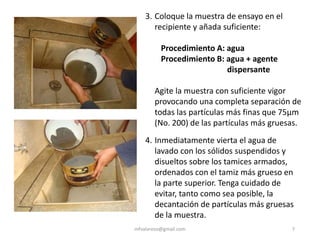

3. Coloque la muestra de ensayo en el
recipiente y añada suficiente:
Procedimiento A: agua
Procedimiento B: agua + agente
dispersante
Agite la muestra con suficiente vigor
provocando una completa separación de
todas las partículas más finas que 75μm
(No. 200) de las partículas más gruesas.
4. Inmediatamente vierta el agua de
lavado con los sólidos suspendidos y
disueltos sobre los tamices armados,
ordenados con el tamiz más grueso en
la parte superior. Tenga cuidado de
evitar, tanto como sea posible, la
decantación de partículas más gruesas
de la muestra.
mfvalarezo@gmail.com 8

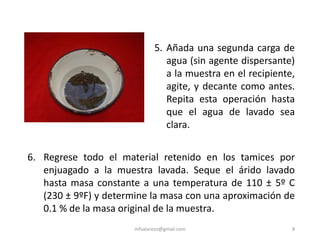

5. Añada una segunda carga de
agua (sin agente dispersante)
a la muestra en el recipiente,
agite, y decante como antes.
Repita esta operación hasta
que el agua de lavado sea
clara.
6. Regrese todo el material retenido en los tamices por
enjuagado a la muestra lavada. Seque el árido lavado
hasta masa constante a una temperatura de 110 ± 5º C
(230 ± 9ºF) y determine la masa con una aproximación de
0.1 % de la masa original de la muestra.
mfvalarezo@gmail.com
9

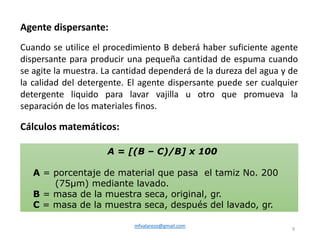

Agente dispersante:
Cuando se utilice el procedimiento B deberá haber suficiente agente
dispersante para producir una pequeña cantidad de espuma cuando
se agite la muestra. La cantidad dependerá de la dureza del agua y de
la calidad del detergente. El agente dispersante puede ser cualquier
detergente liquido para lavar vajilla u otro que promueva la
separación de los materiales finos.
Cálculos matemáticos:
A = [(B – C)/B] x 100
A = porcentaje de material que pasa el tamiz No. 200
(75μm) mediante lavado.
B = masa de la muestra seca, original, gr.
C = masa de la muestra seca, después del lavado, gr.
mfvalarezo@gmail.com 10

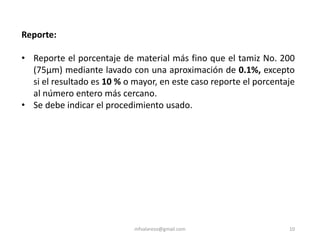

Reporte:
• Reporte el porcentaje de material más fino que el tamiz No. 200
(75μm) mediante lavado con una aproximación de 0.1%, excepto
si el resultado es 10 % o mayor, en este caso reporte el porcentaje
al número entero más cercano.
• Se debe indicar el procedimiento usado.

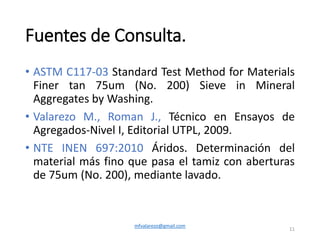

Fuentes de Consulta.
• ASTM C117-03 Standard Test Method for Materials
Finer tan 75um (No. 200) Sieve in Mineral
Aggregates by Washing.
• Valarezo M., Roman J., Técnico en Ensayos de
Agregados-Nivel I, Editorial UTPL, 2009.
• NTE INEN 697:2010 Áridos. Determinación del
material más fino que pasa el tamiz con aberturas
de 75um (No. 200), mediante lavado.
mfvalarezo@gmail.com
11
