MUESTREO DE ÁRIDOS
mfvalarezo@gmail.com
Marlon Valarezo A.
Importancia
El muestreo de áridos, sean estos gruesos o finos se realiza
con los siguientes propósitos:
1. Investigación preliminar de una fuente de abastecimiento,
2. Control del producto en el proceso de producción,
3. Control de las operaciones en el sitio de uso y
4. Aceptación o rechazo de los materiales.
Donde sea que se practique, el muestreo debe ser siempre
del producto final. La norma ASTM D75/AASHTO T2 cubre el
muestreo de áridos finos y gruesos.
mfvalarezo@gmail.com
2
mfvalarezo@gmail.com 3
A Tamaño del
árido, mm
B Masa de la muestra en
campo (mínimo), Kg
Árido fino
2,36
4,75
10
10
Árido grueso
9,5
12,5
19,0
25,0
37,5
50
63
75
90
10
15
25
50
75
100
125
150
175
TABLA 1. TAMAÑO DE LA MUESTRA
A. Para los áridos procesados utilice el
tamaño máximo nominal indicado
en la especificación. Si no se indica
un tamaño máximo nominal (pasa
del 90 al 100%), utilice el tamaño
máximo (pasa el 100%).
B. Para los áridos combinados (finos y
gruesos) la masa mínima debe ser
la masa mínima del árido grueso
más 10 Kg.
El número de muestras de campo requeridas depende de las propiedades
que se desean medir y del nivel de confianza que se desea obtener (ASTM D
2234). La cantidad (tamaño) mínima de muestra se especifica en la tabla 1.
mfvalarezo@gmail.com
4
FLUJO CONTINUO DE ÁRIDOS
DISPOSITIVO PARA MUESTREO DE FLUJOS CONTINUOS.
Determine aleatoriamente
(ASTM D 3665) las unidades
que se someterán a ensayo.
Obtenga tres porciones
iguales y combínelas para
obtener una muestra cuya
masa sea igual o superior al
mínimo recomendado en la
tabla 1. Generalmente es
necesario construir un
recipiente del tamaño
suficiente para que
intercepte la descarga.
Muestreo desde
un flujo continuo
de áridos.
Muestreo desde
una banda
transportadora.
Obtener tres porciones
iguales, seleccionadas
aleatoriamente (ASTM D
3665) y combinarlas para
obtener una muestra del
tamaño requerido o
recomendado en la tabla 1.
Detener la banda
transportadora mientras se
obtienen las porciones de la
muestra.
mfvalarezo@gmail.com 5
mfvalarezo@gmail.com 6

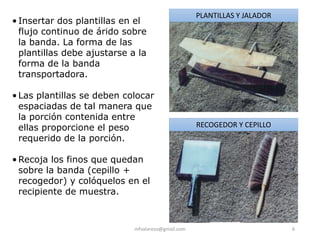

• Insertar dos plantillas en el
flujo continuo de árido sobre
la banda. La forma de las
plantillas debe ajustarse a la
forma de la banda
transportadora.
• Las plantillas se deben colocar
espaciadas de tal manera que
la porción contenida entre
ellas proporcione el peso
requerido de la porción.
• Recoja los finos que quedan
sobre la banda (cepillo +
recogedor) y colóquelos en el
recipiente de muestra.
PLANTILLAS Y JALADOR
RECOGEDOR Y CEPILLO
Muestreo desde el
almacenamiento
mfvalarezo@gmail.com 7

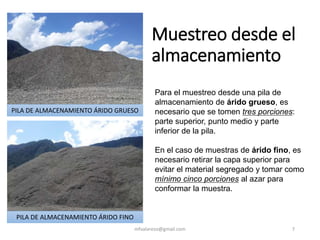

Para el muestreo desde una pila de
almacenamiento de árido grueso, es
necesario que se tomen tres porciones:
parte superior, punto medio y parte
inferior de la pila.
En el caso de muestras de árido fino, es
necesario retirar la capa superior para
evitar el material segregado y tomar como
mínimo cinco porciones al azar para
conformar la muestra.
PILA DE ALMACENAMIENTO ÁRIDO GRUESO
PILA DE ALMACENAMIENTO ÁRIDO FINO
Muestreo desde las unidades de
transporte.
mfvalarezo@gmail.com
8

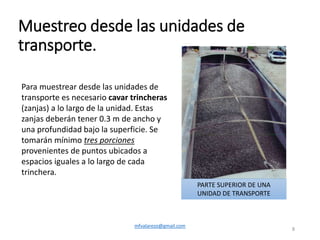

Para muestrear desde las unidades de
transporte es necesario cavar trincheras
(zanjas) a lo largo de la unidad. Estas
zanjas deberán tener 0.3 m de ancho y
una profundidad bajo la superficie. Se
tomarán mínimo tres porciones
provenientes de puntos ubicados a
espacios iguales a lo largo de cada
trinchera.
PARTE SUPERIOR DE UNA
UNIDAD DE TRANSPORTE
Muestreo en las vías (bases y sub-
bases).
mfvalarezo@gmail.com 9

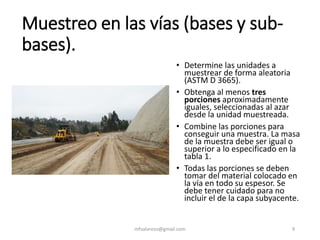

• Determine las unidades a
muestrear de forma aleatoria
(ASTM D 3665).
• Obtenga al menos tres
porciones aproximadamente
iguales, seleccionadas al azar
desde la unidad muestreada.
• Combine las porciones para
conseguir una muestra. La masa
de la muestra debe ser igual o
superior a lo especificado en la
tabla 1.
• Todas las porciones se deben
tomar del material colocado en
la vía en todo su espesor. Se
debe tener cuidado para no
incluir el de la capa subyacente.
Transporte de las muestras.
• Transportar las muestras de árido en sacos u otros
recipientes construidos para prevenir la
contaminación o daño de la muestra durante el
proceso de transporte.
• Los recipientes de transporte de muestras deberán
tener una adecuada identificación individual, de tal
manera que se facilite su lectura y entendimiento
para el reporte de campo, registro de laboratorio e
informes de los ensayos.
mfvalarezo@gmail.com 10

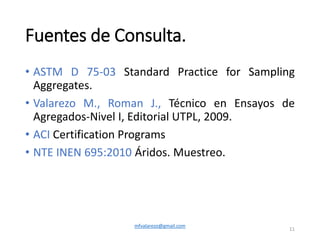

Fuentes de Consulta.
• ASTM D 75-03 Standard Practice for Sampling
Aggregates.
• Valarezo M., Roman J., Técnico en Ensayos de
Agregados-Nivel I, Editorial UTPL, 2009.
• ACI Certification Programs
• NTE INEN 695:2010 Áridos. Muestreo.
mfvalarezo@gmail.com
11
