Ensayos de Control en el Hormigón  Marlon Valarezo A. mfvalarezo@utpl.edu.ec
Ensayos para el Concreto Fresco Muestreo Consistencia Temperatura Contenido de aire Masa volumétrica Especímenes para la resistencia Tiempo de fraguado 2 mfvalarezo@gmail.com 15/07/2011
1. Muestreo ASTM C 172 (AASHTO T 141), NTE 1763 Muestreo del concreto fresco Requisitos: Tamaño de la muestra  28 L (1 pie3). Se la debe obtener durante los 15 minutos entre la primera y la última porción de la amasada. No se la debe tomar ni de la porción inicial de la descarga, ni tampoco a la porción final. 3 mfvalarezo@gmail.com 15/07/2011

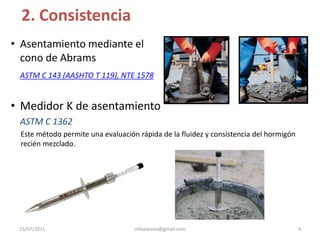

2. Consistencia Asentamiento mediante el cono de Abrams ASTM C 143 (AASHTO T 119), NTE 1578 Medidor K de asentamiento ASTM C 1362 Este método permite una evaluación rápida de la fluidez y consistencia del hormigón recién mezclado. 4 mfvalarezo@gmail.com 15/07/2011
Slump Cone Filled Sample collected Cone Removed and Concrete  Allowed to ‘Slump’ Slump Measured 5
Consistencia (2) Aparato de vibración inclinada de la FHWA (Federal HighwayAdministration).  Diseñado para medir la trabajabilidad de hormigón de bajo asentamiento, resultó ser un método muy indirecto y de difícil uso para la medición de viscosidad del hormigón bajo vibraciòn . 6 mfvalarezo@gmail.com 15/07/2011
Consistencia (3) ConsistómetroVebeASTM C 1170 Método de prueba utilizado para determinar la consistencia y la densidad de mezclas extremadamente secas. De uso común en concreto compactado con rodillo.  7 mfvalarezo@gmail.com 15/07/2011
Consistencia (4) Penetración de la esfera de  Kelly ASTM C 360 Este método de ensayo determina la profundidad de penetración de una masa de metal en hormigón de cemento hidráulico recién mezclado.  8 mfvalarezo@gmail.com 15/07/2011
3. Temperatura ASTM C 1064 (AASHTO T 309): Temperatura del concreto de cemento portland fresco 4. Masa Volumétrica y Rendimiento ASTM C 138 (AASHTO T 121): Masa volumétrica (Masa unitaria), rendimiento y contenido de aire (gravimétrico) del concreto. ASTM C 1040 (AASHTO T 271): Masa volumétrica en la obra del concreto no endurecido y endurecido a través de métodos nucleares. 9 mfvalarezo@gmail.com 15/07/2011
5. Contenido de Aire Método por presión ASTM C 231  (AASHTO T 152) Método volumétricoASTM C 173  (AASHTO T 196) Método gravimétricoASTM C 138  (AASHTO T 121) Indicador de aire de bolsilloAASHTO T 199 10 mfvalarezo@gmail.com 15/07/2011

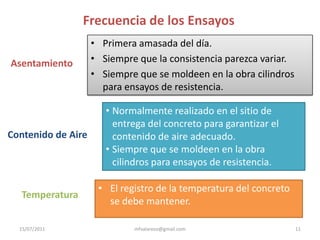

Frecuencia de los Ensayos ,[object Object]
Siempre que la consistencia parezca variar.
Siempre que se moldeen en la obra cilindros para ensayos de resistencia.Contenido de Aire El registro de la temperatura del concreto se debe mantener. 11 mfvalarezo@gmail.com Asentamiento ,[object Object]
Siempre que se moldeen en la obra cilindros para ensayos de resistencia.Temperatura 15/07/2011
6. Especímenes de Prueba Especímenes moldeados en la obra ASTM C 31 (AASHTO T 23) Especímenes moldeados en el laboratorio ASTM C 192 (AASHTO T 126) Límite de tiempo: 	Empiece el moldeo  15 minutos después del muestreo 12 mfvalarezo@gmail.com 15/07/2011
Tamaño de los Especímenes de Prueba  Cilindros : Tamaño Máx. del agregado 50 mm (2 pulg.): 150 × 300 mm (6 x 12 pulg.)—Cilindro estándar Tamaño Máx. del agregado > 50 mm (2 pulg.): Diámetro = 3 x tamaño max. agreg.  Altura = 2 x diámetro Concreto de alta resistencia: 100 x 200 mm (4 x 8 pulg.) Vigas para Flexión: ,[object Object],Sección transversal: 150 × 150 mm (6 x 6 pulg.)—Viga estándar Longitud:  500 mm (20 pulg.)  ,[object Object],Sección transversal = 3 x tamaño máx. agreg.  Longitud = 3 x profundidad + 50 mm (20 pulg.) 13 mfvalarezo@gmail.com 15/07/2011

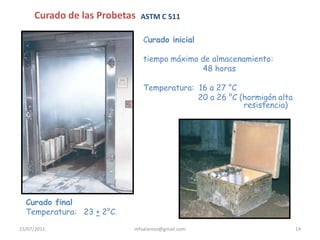

Curado de las Probetas ASTM C 511 Curado inicial  tiempo máximo de almacenamiento:                          48 horas  Temperatura:  16 a 27 °C                         20 a 26 °C (hormigón alta resistencia) Curado final Temperatura:   23 + 2°C. 14 mfvalarezo@gmail.com 15/07/2011
7. Tiempo de Fraguado ASTM C 403 (AASHTO T 197)  Determina el tiempo de fraguado del concreto, midiendo la resistencia a la penetración producida en intervalos de tiempo regulares. 15 mfvalarezo@gmail.com 15/07/2011
8. Resistencia del Concreto in-situ ASTM C 1074 Método de la Madurez: Estima la resistencia del hormigón en sitio para permitir el inicio de actividades de construcción críticos, tales como:  Eliminación de encofrado y reapuntalamiento. Tensado de los tendones (hormigón post tensado). Terminación de protección en clima frío. Apertura de carreteras al tráfico.  El índice de madurez se expresa en términos del factor tiempo-temperatura o en términos de la edad equivalente a una temperatura específica.  16 mfvalarezo@gmail.com 15/07/2011

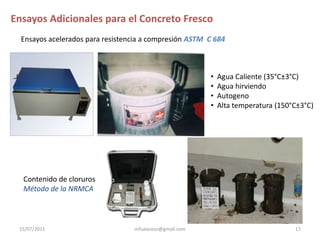

Ensayos Adicionales para el Concreto Fresco Ensayos acelerados para resistencia a compresión ASTM  C 684 ,[object Object]
Agua hirviendo
Autogeno
Alta temperatura (150°C±3°C)Contenido de cloruros  Método de la NRMCA 17 mfvalarezo@gmail.com 15/07/2011
Ensayos Adicionales para el Concreto Fresco ,[object Object]
Sangrado (exudación)ASTM C 232 (AASTO T 158)Contenido del Material Cementante Suplementario en el Concreto Sangrado 18 mfvalarezo@gmail.com 15/07/2011
Ensayos para el Concreto  Endurecido Compresión Flexión Tensión Contenido de aire Masa volumétrica Contenido de cemento Análisis petrográfico Modulo de Elasticidad 19 mfvalarezo@gmail.com 15/07/2011
1. Ensayo de Resistencia a Compresión ASTM C 39 Mortero de azufre Almohadillas no adherentes 20 mfvalarezo@gmail.com 15/07/2011
Ensayo de compresión en cilindros estandar a los 28 dias. 30 cm ASTM C39 15 cm 15 cm BS 15 cm 15 cm Resistencia a  la Compresión del Concreto Normalmente: 21, 24, 28, 35 MPa Alta resistencia: 60 - 90 MPa Concreto simple: < 15MPa mfvalarezo@gmail.com 21 15/07/2011
Ensayo de Resistencia del Concreto Endurecido Se puede realizar en: Probetas moldeadas de muestras del concreto fresco Especímenes extraídos o aserrados Cilindros colados en el sitio 22 mfvalarezo@gmail.com 15/07/2011
Mortero de Azufre ASTM C 617 (AASHTO T 231) Cappingde cilindros de concreto Almohadillas de Neopreno ASTM C 1231 Uso de almohadillas no adherentes en la determinación de la resistencia a compresión de cilindros de concreto endurecido 23 mfvalarezo@gmail.com 15/07/2011
Concrete testing Same cylinder after failure Compression testing of a concrete cylinder http://www.concrete-curb.com/wp-content/uploads/BreakageCylinder.jpg http://www.antouncivil.com.au/vca/Images/testing.jpg 24 15/07/2011

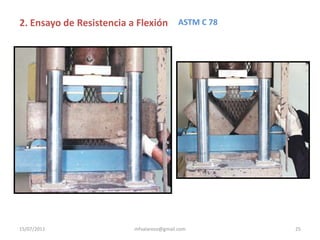

2. Ensayo de Resistencia a Flexión ASTM C 78 25 mfvalarezo@gmail.com 15/07/2011

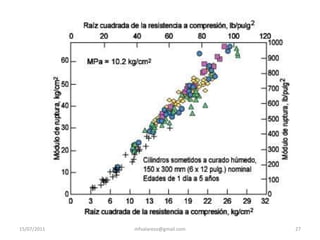

P Modulode rotura Resistencia a tensiónen Flexión. Ensayo viga estandar : d b L mfvalarezo@gmail.com 26 15/07/2011
27 mfvalarezo@gmail.com 15/07/2011

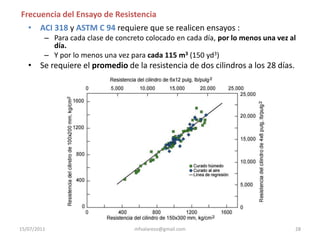

Frecuencia del Ensayo de Resistencia ACI 318 y ASTM C 94 requiere que se realicen ensayos : Para cada clase de concreto colocado en cada día, por lo menos una vez al día. Y por lo menos una vez para cada 115 m3(150 yd3) Se requiere el promedio de la resistencia de dos cilindros a los 28 días. 28 mfvalarezo@gmail.com 15/07/2011
Evaluación de los Resultados de Ensayos de Compresión Resistencia a compresión satisfactoria si:  El promedio del conjunto de tres ensayos consecutivos de resistencia es igual o superior a ƒc′  Ningún ensayo individual de resistencia (promedio de dos cilindros) 3.5 MPa sea menor que la especificada  Si los resultados de los cilindros no cumplen con estos criterios: Evaluar la resistencia del concreto en el sitio a través de corazones aserrados 29 mfvalarezo@gmail.com 15/07/2011
Extracción de núcleos de concreto ASTM C42 Este método de ensayo cubre la obtención, preparación y prueba de (1) núcleos perforados de concreto para determinar su longitud, o su resistencia a la compresión, o su resistencia a la tracción por hendimiento y (2) vigas de concreto aserradas para determinar su resistencia a la flexión.  30 mfvalarezo@gmail.com 15/07/2011

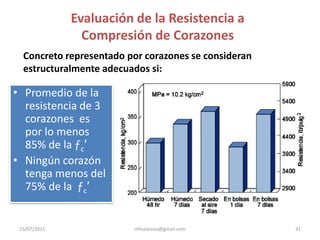

Evaluación de la Resistencia a Compresión de Corazones Concreto representado por corazones se consideran estructuralmente adecuados si: Promedio de la resistencia de 3 corazones  es por lo menos 85% de la ƒc′  Ningún corazón tenga menos del 75% de la  ƒc′ 31 mfvalarezo@gmail.com 15/07/2011
P D P L 3. Ensayo de Resistencia a Tensión ASTM C496 ,[object Object]
Aproximadamente 10-15% de la resistencia a compresión.mfvalarezo@gmail.com 32 15/07/2011
4. Modulo de Elasticidad y coeficiente de Poisson ASTM C 469 Modulo inicial ASTM Modulo Secante en= Ec Proporciona el valor de la relación entre la deformación lateral y longitudinal del hormigón endurecido a cualquier edad.  Deformación última mfvalarezo@gmail.com paraWc entre 1.5 y 2.5 kN/m3. parahormigón de masa normal. 33 15/07/2011

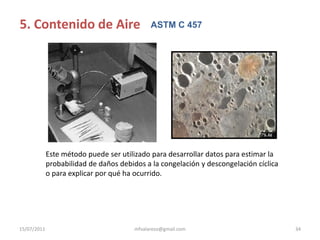

5. Contenido de Aire ASTM C 457 Este método puede ser utilizado para desarrollar datos para estimar la probabilidad de daños debidos a la congelación y descongelación cíclica o para explicar por qué ha ocurrido.  34 mfvalarezo@gmail.com 15/07/2011
6. Masa Volumétrica Saturada con Superficie Seca (SSS) ASTM C 642 Siendo: DSSD masa volumétrica en la condición SSS M1 masa SSS al aire, kg  M2 	masa aparente, inmersa en agua, kg  	densidad del agua, 1000 kg/m3 35 mfvalarezo@gmail.com 15/07/2011
Contenido de Aire y Absorción Concretos sujetos al curado húmedo por 7 días 36 mfvalarezo@gmail.com 15/07/2011
Permeabilidad 37 mfvalarezo@gmail.com 15/07/2011
Ensayos de Durabilidad Resistencia a congelación  ASTM C 666, C 671, C 682 Reactividad álcali-agregado ASTM C 227, C 289, C 295,  C 441, C 586, C 1260, C 1293  Resistencia a los sulfatos ASTM C 1012 Prueba de la barra de mortero saturado, valioso en la determinación de la resistencia a los sulfatos del concreto que estará continuamente mojado. 38 mfvalarezo@gmail.com 15/07/2011
Resistencia a la abrasión ASTM C 418, C 779, C 944,  C 1138 Este metodocubre la evaluación en Laboratorio de la resistenciarelativa de unasuperficie de concreto a la abrasión. Simula la acción de agentesabrasivoscomoagua y trafico. 39 mfvalarezo@gmail.com 15/07/2011

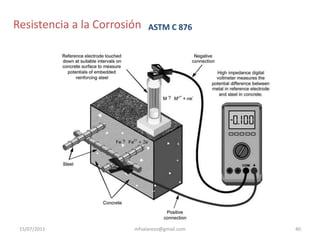

Resistencia a la Corrosión ASTM C 876 40 mfvalarezo@gmail.com 15/07/2011
Corrosion Determination - Potentiometric Mapping 41 mfvalarezo@gmail.com 15/07/2011
Ensayos de Humedad Cualitativos: Lámina de plástico Revestimiento adherido Resistencia eléctrica Impedancia eléctrica Medidores nucleares de humedad Cuantitativos: ,[object Object]
Tasa de emisión de vapor
Sondas de humedad relativa42 mfvalarezo@gmail.com 15/07/2011
Carbonatación ASTM C 856 A través de  la prueba de color de fenoftaleina se puede estimar la profundidad de carbonatación mediante la prueba de PH del concreto. La carbonatación reduce el PH, con ello las áreas no carbonatasda se vuelven rojizas, mientras que las áreas carbonatadas no cambian de color. 43 mfvalarezo@gmail.com 15/07/2011
Otros Ensayo del Concreto Endurecido ,[object Object],		ASTM C 1084 (AASHTO T 178) ,[object Object]
Contenido de cloruros
Análisis petrográficoASTM C 856 ,[object Object],ASTM C 157 (AASHTO T 160) ,[object Object]
Permeabilidad
