Este documento describe un experimento para determinar el tiempo de fraguado de un cemento Portland. Se mezclaron 458.4 g de cemento con 200 g de agua y se vertió la pasta en moldes. Se realizaron cortes en la muestra a los 48, 49 y 50 minutos para determinar el tiempo de fraguado inicial de 50 minutos y 5 segundos. Luego de 5 horas y 42 minutos, la muestra ya no contenía más agua, estableciendo el tiempo de fraguado final. El documento concluye explicando los factores que afectan el tiempo de fraguado del cemento

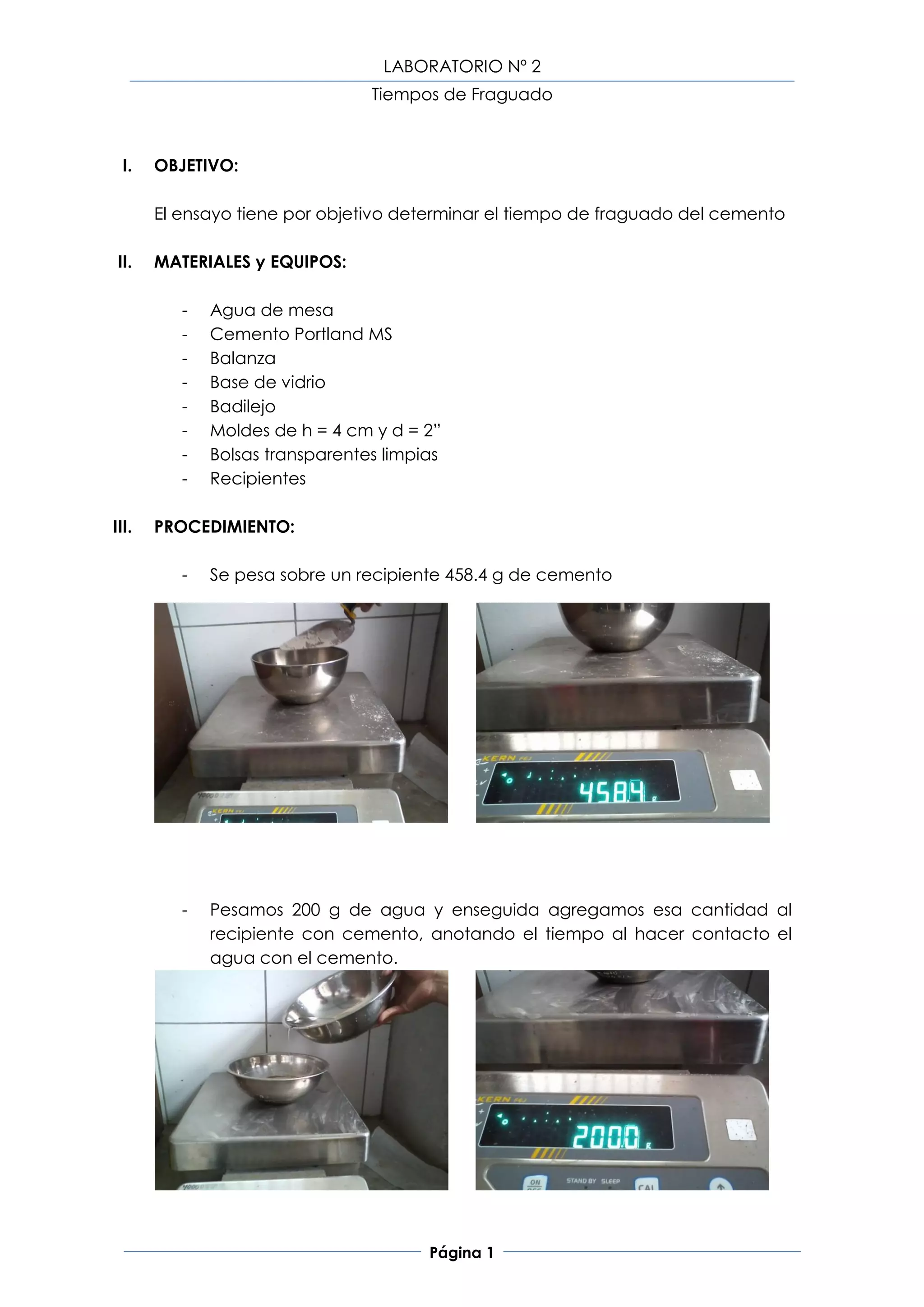

1. LABORATORIO Nº 2
Tiempos de Fraguado
I. OBJETIVO:
El ensayo tiene por objetivo determinar el tiempo de fraguado del cemento
II. MATERIALES y EQUIPOS:
- Agua de mesa
- Cemento Portland MS
- Balanza
- Base de vidrio
- Badilejo
- Moldes de h = 4 cm y d = 2”
- Bolsas transparentes limpias
- Recipientes
III. PROCEDIMIENTO:
- Se pesa sobre un recipiente 458.4 g de cemento
- Pesamos 200 g de agua y enseguida agregamos esa cantidad al
recipiente con cemento, anotando el tiempo al hacer contacto el
agua con el cemento.
Página 1

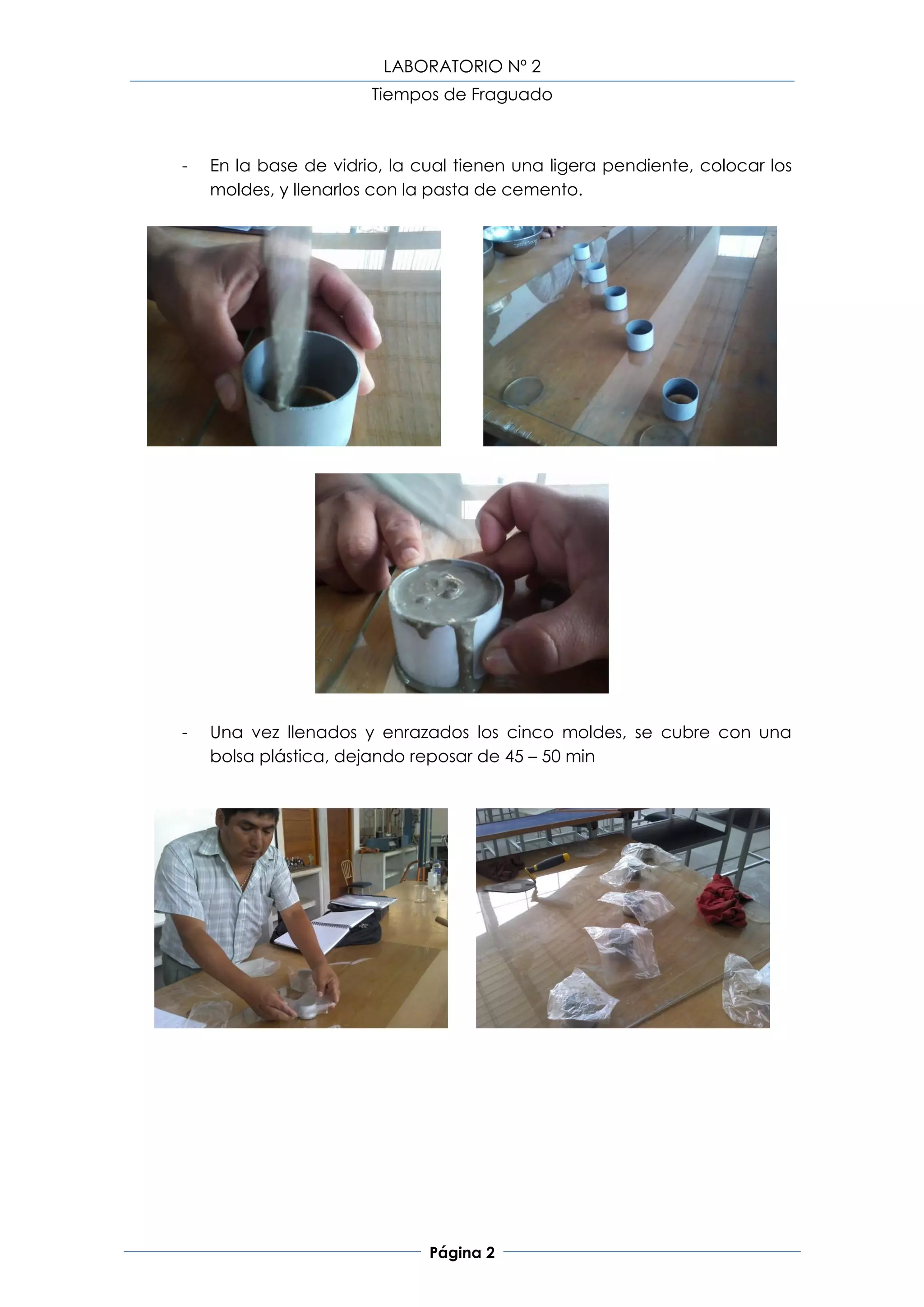

2. LABORATORIO Nº 2
Tiempos de Fraguado
- En la base de vidrio, la cual tienen una ligera pendiente, colocar los
moldes, y llenarlos con la pasta de cemento.
- Una vez llenados y enrazados los cinco moldes, se cubre con una
bolsa plástica, dejando reposar de 45 – 50 min
Página 2

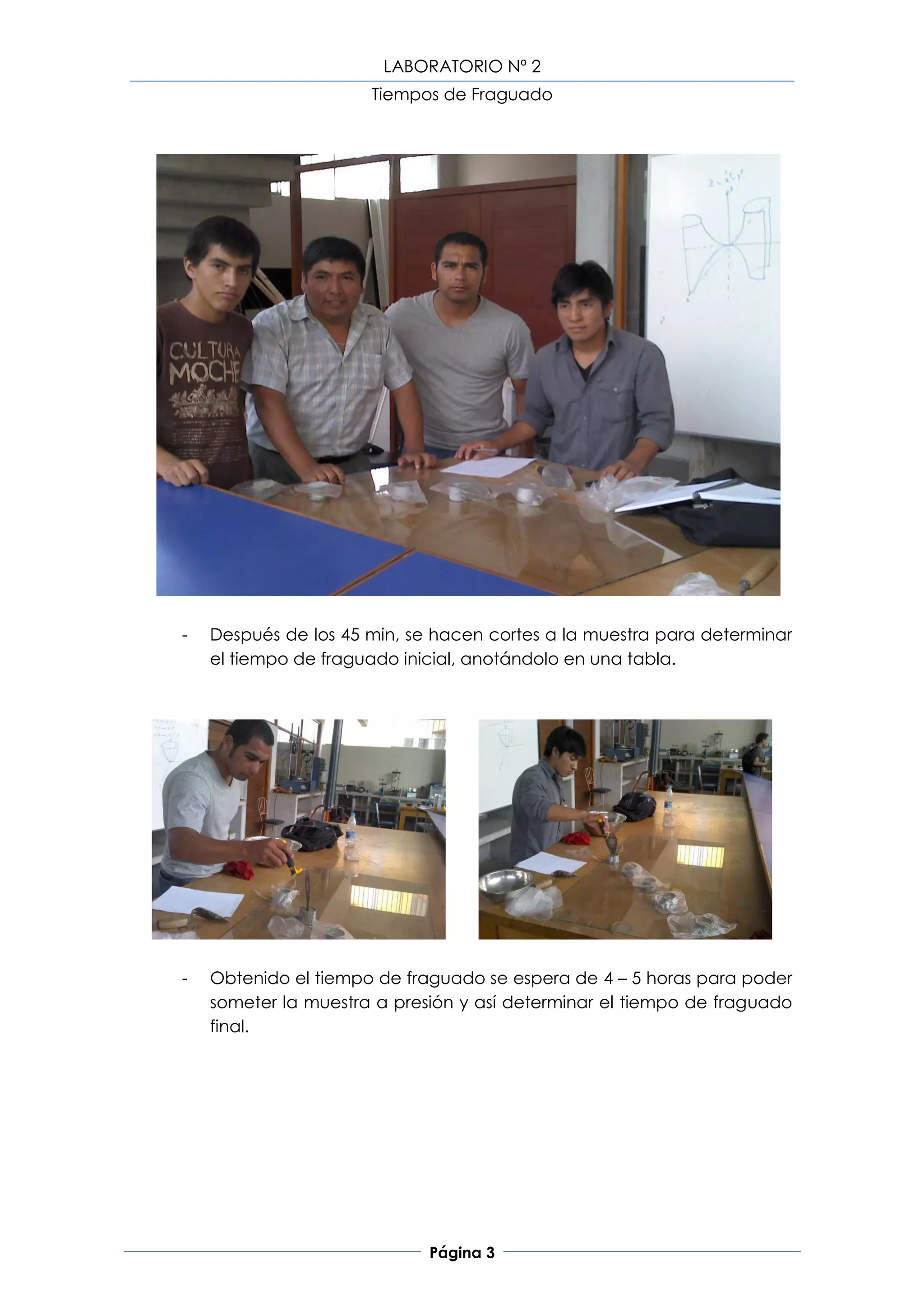

3. LABORATORIO Nº 2
Tiempos de Fraguado
- Después de los 45 min, se hacen cortes a la muestra para determinar
el tiempo de fraguado inicial, anotándolo en una tabla.
- Obtenido el tiempo de fraguado se espera de 4 – 5 horas para poder
someter la muestra a presión y así determinar el tiempo de fraguado
final.
Página 3

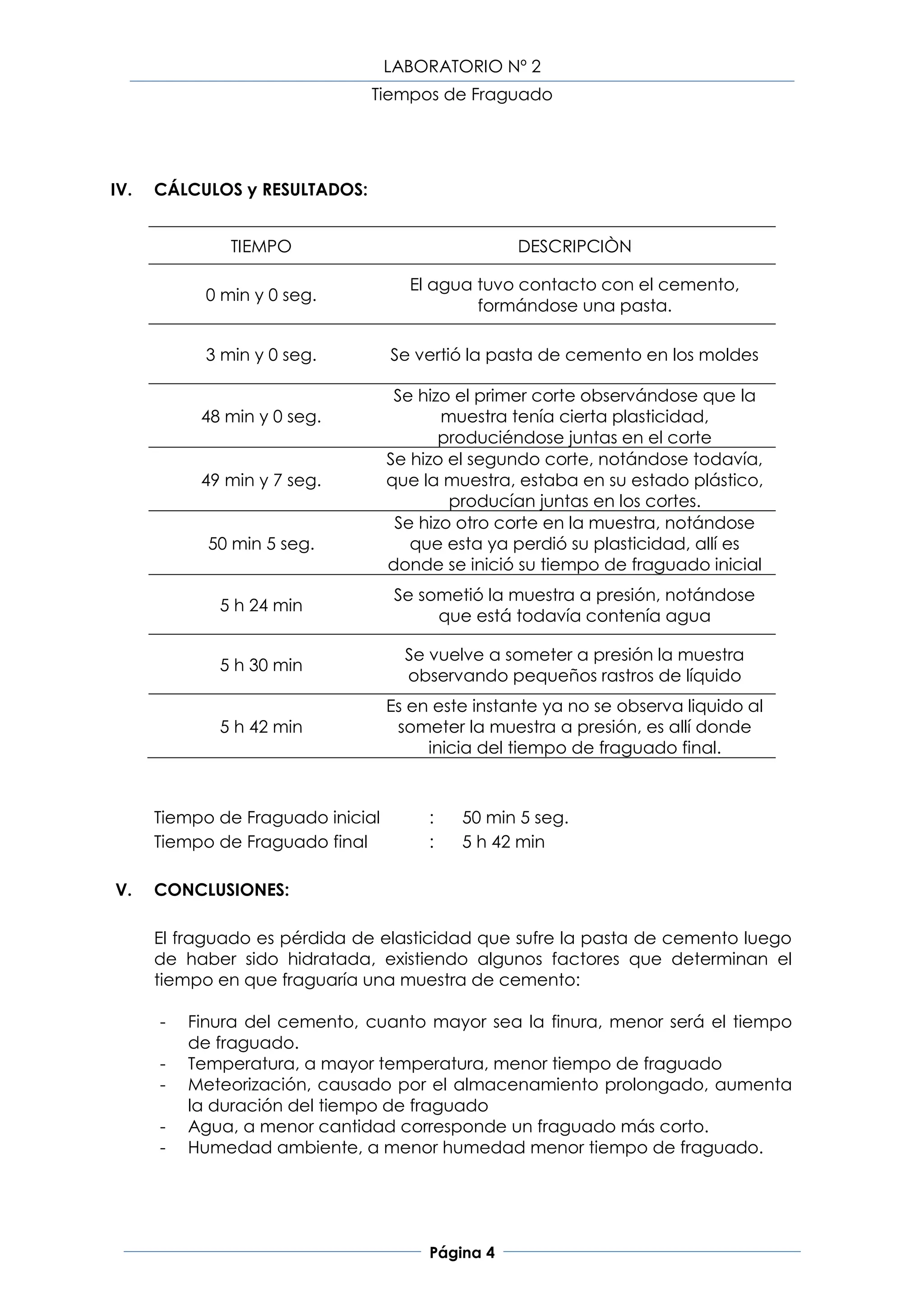

4. LABORATORIO Nº 2
Tiempos de Fraguado
IV. CÁLCULOS y RESULTADOS:
TIEMPO DESCRIPCIÒN
El agua tuvo contacto con el cemento,
0 min y 0 seg.
formándose una pasta.
3 min y 0 seg. Se vertió la pasta de cemento en los moldes
Se hizo el primer corte observándose que la
48 min y 0 seg. muestra tenía cierta plasticidad,
produciéndose juntas en el corte
Se hizo el segundo corte, notándose todavía,
49 min y 7 seg. que la muestra, estaba en su estado plástico,
producían juntas en los cortes.
Se hizo otro corte en la muestra, notándose
50 min 5 seg. que esta ya perdió su plasticidad, allí es
donde se inició su tiempo de fraguado inicial
Se sometió la muestra a presión, notándose
5 h 24 min
que está todavía contenía agua
Se vuelve a someter a presión la muestra
5 h 30 min
observando pequeños rastros de líquido
Es en este instante ya no se observa liquido al
5 h 42 min someter la muestra a presión, es allí donde
inicia del tiempo de fraguado final.
Tiempo de Fraguado inicial : 50 min 5 seg.
Tiempo de Fraguado final : 5 h 42 min
V. CONCLUSIONES:
El fraguado es pérdida de elasticidad que sufre la pasta de cemento luego
de haber sido hidratada, existiendo algunos factores que determinan el
tiempo en que fraguaría una muestra de cemento:
- Finura del cemento, cuanto mayor sea la finura, menor será el tiempo
de fraguado.
- Temperatura, a mayor temperatura, menor tiempo de fraguado
- Meteorización, causado por el almacenamiento prolongado, aumenta
la duración del tiempo de fraguado
- Agua, a menor cantidad corresponde un fraguado más corto.
- Humedad ambiente, a menor humedad menor tiempo de fraguado.
Página 4

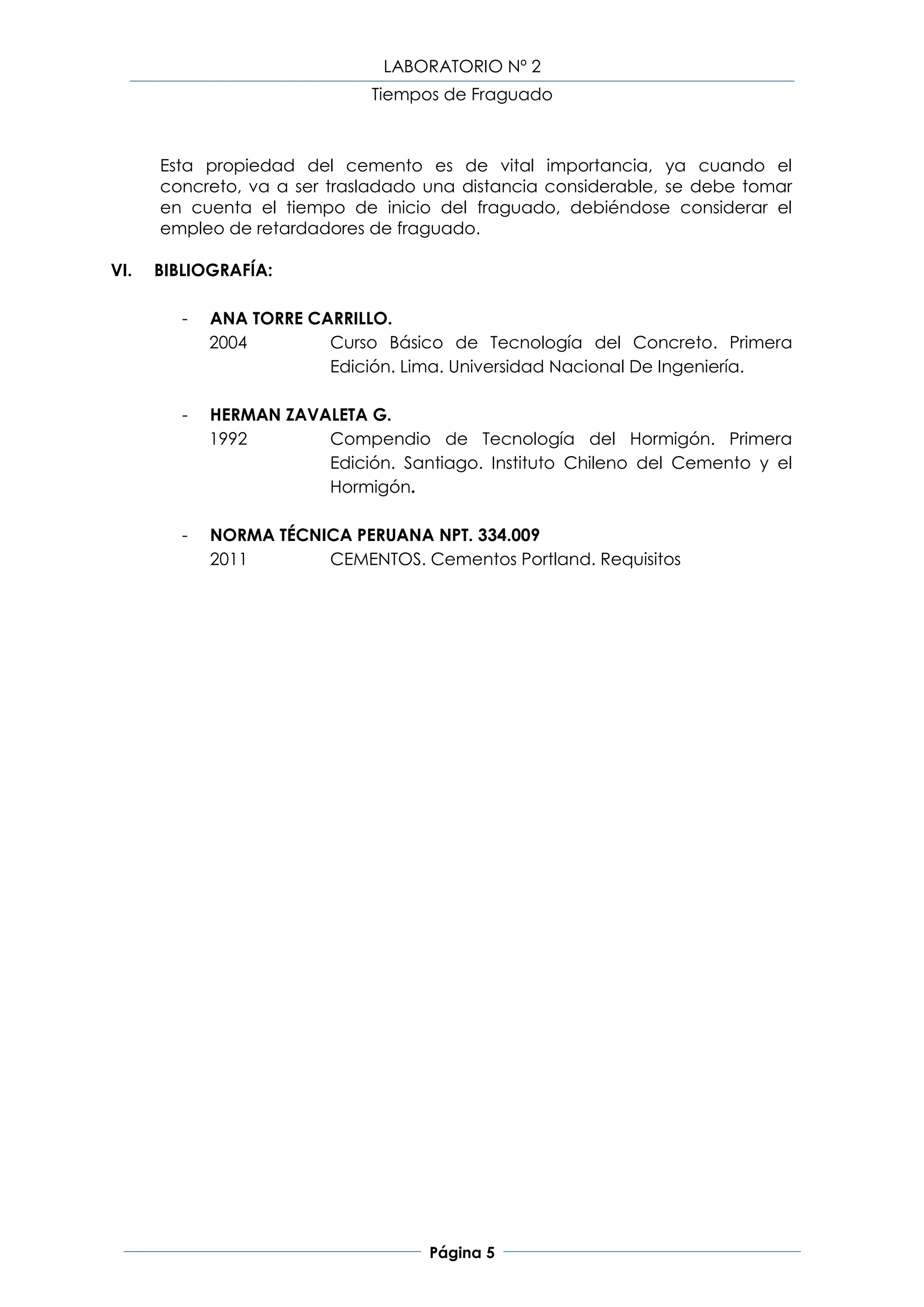

5. LABORATORIO Nº 2
Tiempos de Fraguado
Esta propiedad del cemento es de vital importancia, ya cuando el
concreto, va a ser trasladado una distancia considerable, se debe tomar
en cuenta el tiempo de inicio del fraguado, debiéndose considerar el
empleo de retardadores de fraguado.
VI. BIBLIOGRAFÍA:
- ANA TORRE CARRILLO.
2004 Curso Básico de Tecnología del Concreto. Primera
Edición. Lima. Universidad Nacional De Ingeniería.
- HERMAN ZAVALETA G.
1992 Compendio de Tecnología del Hormigón. Primera
Edición. Santiago. Instituto Chileno del Cemento y el
Hormigón.
- NORMA TÉCNICA PERUANA NPT. 334.009
2011 CEMENTOS. Cementos Portland. Requisitos
Página 5
