Los estereogramas son imágenes bidimensionales que contienen una imagen tridimensional oculta. Funcionan aprovechando la capacidad estereoscópica de la visión humana, donde cada ojo ve la imagen desde una perspectiva ligeramente diferente. El cerebro interpreta estas diferencias para percibir profundidad y volumen. Aunque al principio es difícil de ver, con práctica y enfocando la vista detrás del plano de la imagen, es posible discernir la figura tridimensional oculta.

1. ¿Qu Qué son los
ESTEREOGRAMAS?
Por Sri Deva FSri FéénixnixPaseo Virtual con mas de 120 laminas en 3DPaseo 3D

2. Este es un trabajo Ilustrativo y divertido, no pretende ser un texto especializado o una enciclopedia del increíble arte de la Estereografía. Intentar explicar una materia enredada y multidisciplinaría con pocas palabras es casi imposible, pero se puede dar una interesante y precisa idea del asunto, a través de las imágenes. Cabe aquídecir “una imagen vale mas que mil palabras”. Por supuesto se daráuna explicación bastante breve de la técnica y del funcionamiento de tan curioso efecto óptico. Estoy seguro que una vez que lo descubras, quedarás simplemente maravillado … Maestro Sri Deva Fénix

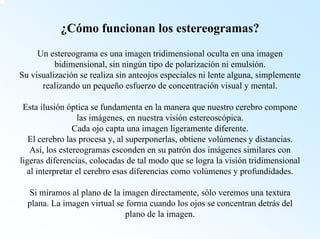

3. ¿Cómo funcionan los estereogramas? Un estereograma es una imagen tridimensional oculta en una imagen bidimensional, sin ningún tipo de polarización ni emulsión. Su visualización se realiza sin anteojos especiales ni lente alguna, simplemente realizando un pequeño esfuerzo de concentración visual y mental. Esta ilusión óptica se fundamenta en la manera que nuestro cerebro compone las imágenes, en nuestra visión estereoscópica. Cada ojo capta una imagen ligeramente diferente. El cerebro las procesa y, al superponerlas, obtiene volúmenes y distancias. Así, los estereogramas esconden en su patrón dos imágenes similares con ligeras diferencias, colocadas de tal modo que se logra la visión tridimensional al interpretar el cerebro esas diferencias como volúmenes y profundidades. Si miramos al plano de la imagen directamente, sólo veremos una textura plana. La imagen virtual se forma cuando los ojos se concentran detrás del plano de la imagen.

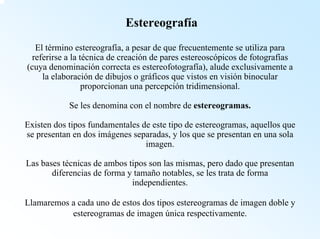

4. EstereografíaEl término estereografía, a pesar de que frecuentemente se utiliza para referirse a la técnica de creación de pares estereoscópicos de fotografías (cuya denominación correcta es estereofotografía), alude exclusivamente a la elaboración de dibujos o gráficos que vistos en visión binocular proporcionan una percepción tridimensional. Se les denomina con el nombre de estereogramas. Existen dos tipos fundamentales de este tipo de estereogramas, aquellos que se presentan en dos imágenes separadas, y los que se presentan en una sola imagen. Las bases técnicas de ambos tipos son las mismas, pero dado que presentan diferencias de forma y tamaño notables, se les trata de forma independientes. Llamaremos a cada uno de estos dos tipos estereogramasde imagen doble y estereogramasde imagen única respectivamente.

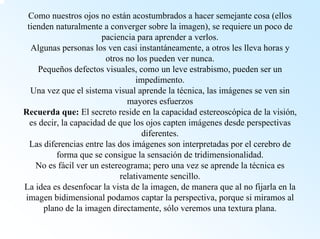

5. Como nuestros ojos no están acostumbrados a hacer semejante cosa (ellos tienden naturalmente a converger sobre la imagen), se requiere un poco de paciencia para aprender a verlos. Algunas personas los ven casi instantáneamente, a otros les lleva horas y otros no los pueden ver nunca. Pequeños defectos visuales, como un leve estrabismo, pueden ser un impedimento. Una vez que el sistema visual aprende la técnica, las imágenes se ven sin mayores esfuerzosRecuerda que: El secreto reside en la capacidad estereoscópica de la visión, es decir, la capacidad de que los ojos capten imágenes desde perspectivas diferentes. Las diferencias entre las dos imágenes son interpretadas por el cerebro de forma que se consigue la sensación de tridimensionalidad. No es fácil ver un estereograma; pero una vez se aprende la técnica es relativamente sencillo. La idea es desenfocar la vista de la imagen, de manera que al nofijarla en la imagen bidimensional podamos captar la perspectiva, porque si miramos al plano de la imagen directamente, sólo veremos una textura plana.

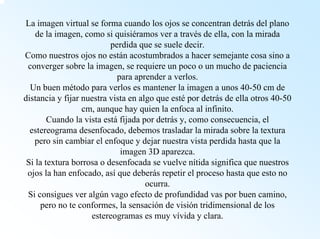

6. La imagen virtual se forma cuando los ojos se concentran detrás del plano de la imagen, como si quisiéramos ver a través de ella, con la mirada perdida que se suele decir. Como nuestros ojos no están acostumbrados a hacer semejante cosa sino a converger sobre la imagen, se requiere un poco o un mucho de paciencia para aprender a verlos. Un buen método para verlos es mantener la imagen a unos 40-50 cmde distancia y fijar nuestra vista en algo que estépor detrás de ella otros 40-50 cm, aunque hay quien la enfoca al infinito. Cuando la vista estáfijada por detrás y, como consecuencia, el estereograma desenfocado, debemos trasladar la mirada sobre la textura pero sin cambiar el enfoque y dejar nuestra vista perdida hasta que la imagen 3D aparezca. Si la textura borrosa o desenfocada se vuelve nítida significa que nuestros ojos la han enfocado, asíque deberás repetir el proceso hasta que esto no ocurra. Si consigues ver algún vago efecto de profundidad vas por buen camino, pero no te conformes, la sensación de visión tridimensional de los estereogramas es muy vívida y clara.

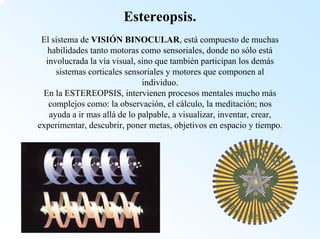

7. Estereopsis. El sistema de VISIÓN BINOCULAR, estácompuesto de muchas habilidades tanto motoras como sensoriales, donde no sólo estáinvolucrada la vía visual, sino que también participan los demás sistemas corticales sensoriales y motores que componen al individuo. En la ESTEREOPSIS, intervienen procesos mentales mucho más complejos como: la observación, el cálculo, la meditación; nos ayuda a ir mas alláde lo palpable, a visualizar, inventar, crear, experimentar, descubrir, poner metas, objetivos en espacio y tiempo.

8. Pero ……¿ccóómo funcionan?mo En una imagen estereoscópica, los puntos que la componen están dispuestos aparentemente al azar, pero siempre cada punto tiene asociado otro punto gemelo, dibujado a una pequeña distancia de unos 3 cm, que es la distancia media entre ojos. La Técnica de la visión estereoscópica consiste en que la distancia entre los puntos gemelos no es siempre constante, sino que es modificada mediante unos cálculos que representan la profundidad a la que debe ser visualizado dicho punto. Al observar la textura, nuestro cerebro interpreta esas diferencias de distancia como profundidad. En el diagrama próximo observamos la superficie de la imagen a mostrar en 3D representada por una línea azul y el plano de la textura o imagen 2Dpor una línea verde. Para empezar fijamos la vista en el punto real 1 y de esta manera se crea la pareja (1i,1d) que al ser enfocada nos darála sensación de profundidad del punto real 1.

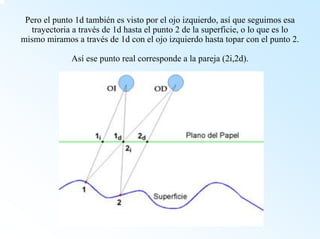

9. Pero el punto 1dtambién es visto por el ojo izquierdo, asíque seguimos esa trayectoria a través de 1dhasta el punto 2 de la superficie, o lo que es lo mismo miramos a través de 1dcon el ojo izquierdo hasta topar con el punto 2. Asíese punto real corresponde a la pareja (2i,2d).

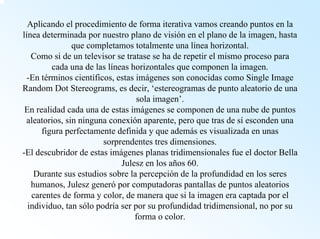

10. Aplicando el procedimiento de forma iterativa vamos creando puntos en la línea determinada por nuestro plano de visión en el plano de la imagen, hasta que completamos totalmente una línea horizontal. Como si de un televisor se tratase se ha de repetir el mismo proceso para cada una de las líneas horizontales que componen la imagen. -En términos científicos, estas imágenes son conocidas como Single ImageRandomDotStereograms, es decir, ‘estereogramas de punto aleatorio de una sola imagen’. En realidad cada una de estas imágenes se componen de una nube de puntos aleatorios, sin ninguna conexión aparente, pero que tras de síesconden una figura perfectamente definida y que además es visualizada en unas sorprendentes tres dimensiones. -El descubridor de estas imágenes planas tridimensionales fue el doctor Bella Juleszen los años 60. Durante sus estudios sobre la percepción de la profundidad en los seres humanos, Juleszgenerópor computadoras pantallas de puntos aleatorios carentes de forma y color, de manera que si la imagen era captada por el individuo, tan sólo podría ser por su profundidad tridimensional, no por su forma o color.

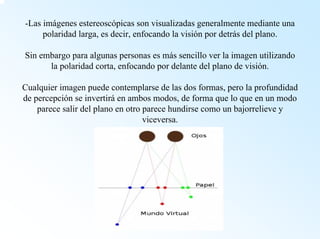

11. -Las imágenes estereoscópicas son visualizadas generalmente mediante una polaridad larga, es decir, enfocando la visión por detrás del plano. Sin embargo para algunas personas es más sencillo ver la imagen utilizando la polaridad corta, enfocando por delante del plano de visión. Cualquier imagen puede contemplarse de las dos formas, pero la profundidad de percepción se invertiráen ambos modos, de forma que lo que en un modo parece salir del plano en otro parece hundirse como un bajorrelieve y viceversa.

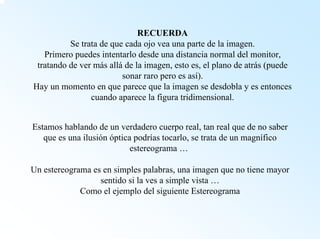

12. RECUERDASe trata de que cada ojo vea una parte de la imagen. Primero puedes intentarlo desde una distancia normal del monitor, tratando de ver más alláde la imagen, esto es, el plano de atrás (puede sonar raro pero es así). Hay un momento en que parece que la imagen se desdobla y es entonces cuando aparece la figura tridimensional. Estamos hablando de un verdadero cuerpo real, tan real que de nosaber que es una ilusión óptica podrías tocarlo, se trata de un magnífico estereograma … Un estereograma es en simples palabras, una imagen que no tiene mayor sentido si la ves a simple vista … Como el ejemplo del siguiente Estereograma

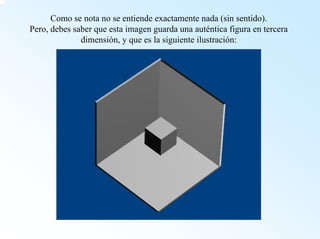

14. Como se nota no se entiende exactamente nada (sin sentido). Pero, debes saber que esta imagen guarda una auténtica figura en tercera dimensión, y que es la siguiente ilustración:

15. Pero... ¿Cómo se logra ver la imagenBien, para ver la imagen solo debes hacer lo que hace A, él en realidad estaba mirando la fotografía de By mientras lo hacía, interpuso la imagen con el estereograma. Obviamente, como el tenía sus ojos puestos en B, lo que veía del estereograma era una imagen fuera de foco! Y para su sorpresa, fue ahímismo cuando logróver la imagen en tercera dimensión del estereograma. No te angusties si no logras ver la imagen al instante, a veces tardas unos minutos en descubrir el ejercicio y como debes poner los ojos, la idea es que te pongas la imagen enfrente e intentes desenfocarla con tusojos como si intentaras ver algo que estáa más distancia y es ahícuando comenzarás a verla. Normalmente todo mundo se pregunta: ¿Pero quées lo que tengo que ver? o ¿Quées lo que voy a ver? Y la respuesta estáexplicada en la siguiente imagen:

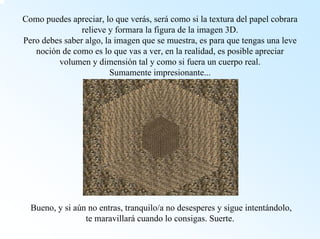

16. Como puedes apreciar, lo que verás, serácomo si la textura del papel cobrara relieve y formara la figura de la imagen 3D. Pero debes saber algo, la imagen que se muestra, es para que tengas una leve noción de como es lo que vas a ver, en la realidad, es posible apreciar volumen y dimensión tal y como si fuera un cuerpo real. Sumamente impresionante... Bueno, y si aún no entras, tranquilo/a no desesperes y sigue intentándolo, te maravillarácuando lo consigas. Suerte.
