ESTILO ESTRUCTURAL Y TECTÓNICA DE CUENCA ENE
- 1. “Estilo estructural y Tectónicade la Cuenca Ene, sector sur” Proyecto de Tesis Daniel F. Peña G. Presentación de Proyectos 2007
- 2. • Ubicación • Generalidades •Antecedentes • Objetivos • Metodología • Geologia • Conclusiones Presentación de Proyectos 2007

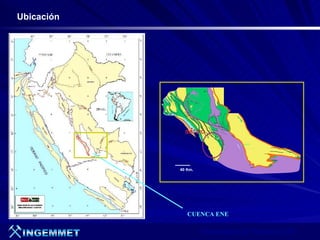

- 3. Ubicación SP EA SATIPO MAA IPY- 1 40 Km. CUENCA ENE Presentación de Proyectos 2007

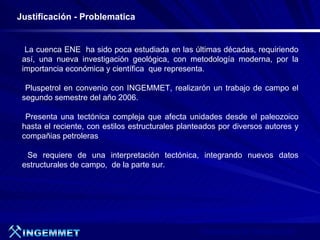

- 4. Justificación - Problematica La cuenca ENE ha sido poca estudiada en las últimas décadas, requiriendo así, una nueva investigación geológica, con metodología moderna, por la importancia económica y científica que representa. Pluspetrol en convenio con INGEMMET, realizarón un trabajo de campo el segundo semestre del año 2006. Presenta una tectónica compleja que afecta unidades desde el paleozoico hasta el reciente, con estilos estructurales planteados por diversos autores y compañias petroleras Se requiere de una interpretación tectónica, integrando nuevos datos estructurales de campo, de la parte sur. Presentación de Proyectos 2007

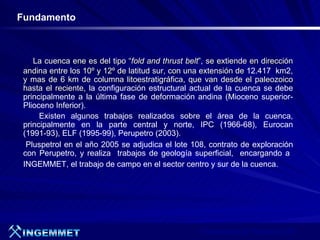

- 5. Fundamento La cuenca ene es del tipo “fold and thrust belt”, se extiende en dirección andina entre los 10º y 12º de latitud sur, con una extensión de 12.417 km2, y mas de 6 km de columna litoestratigráfica, que van desde el paleozoico hasta el reciente, la configuración estructural actual de la cuenca se debe principalmente a la última fase de deformación andina (Mioceno superior- Plioceno Inferior). Existen algunos trabajos realizados sobre el área de la cuenca, principalmente en la parte central y norte, IPC (1966-68), Eurocan (1991-93), ELF (1995-99), Perupetro (2003). Pluspetrol en el año 2005 se adjudica el lote 108, contrato de exploración con Perupetro, y realiza trabajos de geología superficial, encargando a INGEMMET, el trabajo de campo en el sector centro y sur de la cuenca. Presentación de Proyectos 2007

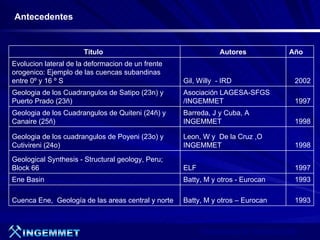

- 6. Antecedentes Titulo Autores Año Evolucion lateral de la deformacion de un frente orogenico: Ejemplo de las cuencas subandinas entre 0º y 16 º S Gil, Willy - IRD 2002 Geologia de los Cuadrangulos de Satipo (23n) y Asociación LAGESA-SFGS Puerto Prado (23ñ) /INGEMMET 1997 Geologia de los Cuadrangulos de Quiteni (24ñ) y Barreda, J y Cuba, A Canaire (25ñ) INGEMMET 1998 Geologia de los cuadrangulos de Poyeni (23o) y Leon, W y De la Cruz ,O Cutivireni (24o) INGEMMET 1998 Geological Synthesis - Structural geology, Peru; Block 66 ELF 1997 Ene Basin Batty, M y otros - Eurocan 1993 Cuenca Ene, Geología de las areas central y norte Batty, M y otros – Eurocan 1993 Presentación de Proyectos 2006

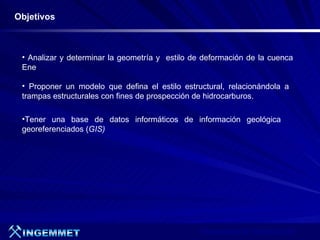

- 7. Objetivos • Analizary determinar la geometría y estilo de deformación de la cuenca Ene • Proponer un modelo que defina el estilo estructural, relacionándola a trampas estructurales con fines de prospección de hidrocarburos. •Tener una base de datos informáticos de información geológica georeferenciados (GIS) Presentación de Proyectos 2007

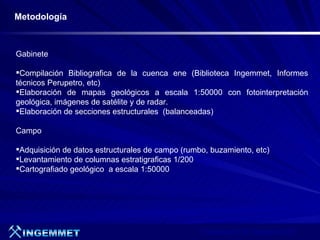

- 8. Metodología Gabinete Compilación Bibliografica dela cuenca ene (Biblioteca Ingemmet, Informes técnicos Perupetro, etc) Elaboración de mapas geológicos a escala 1:50000 con fotointerpretación geológica, imágenes de satélite y de radar. Elaboración de secciones estructurales (balanceadas) Campo Adquisición de datos estructurales de campo (rumbo, buzamiento, etc) Levantamiento de columnas estratigraficas 1/200 Cartografiado geológico a escala 1:50000 Presentación de Proyectos 2007
- 9. Dibujo Presentación de Proyectos 2007

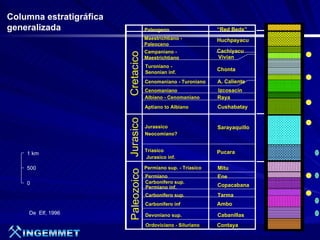

- 10. Columna estratigráfica generalizada Paleogeno “Red Beds” Maestrichtiano - Huchpayacu Paleoceno Campaniano - Cachiyacu Cretacico Maestrichtiano Vivian Turoniano - Chonta Senonian inf. Cenomaniano - Turoniano A. Caliente Cenomaniano Izcosacin Albiano - Cenomaniano Raya Aptiano to Albiano Cushabatay Jurasico Jurassico Sarayaquillo Neocomiano? Triasico Pucara 1 km Jurasico inf. 500 Permiano sup. - Triasico Mitu Paleozoico Permiano Ene 0 Carbonifero sup. Permiano inf. Copacabana Carbonifero sup. Tarma Carbonifero inf Ambo De Elf, 1996 Devoniano sup. Cabanillas Ordoviciano - Siluriano Contaya Presentación de Proyectos 2007

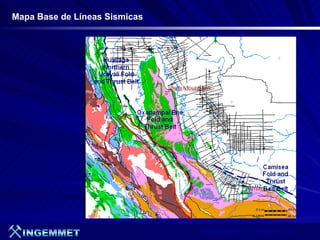

- 11. Mapa Base deLíneas Sismicas Presentación de Proyectos 2007
- 12.

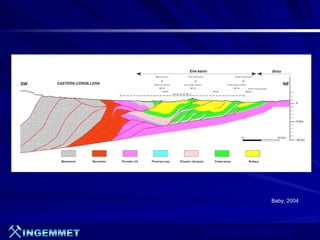

- 13. Baby, 2004 Presentación deProyectos 2006
- 14. Hipotesis preliminar Gil, 2002 Presentación de Proyectos 2006

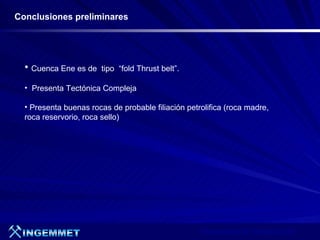

- 15. Conclusiones preliminares • Cuenca Ene es de tipo “fold Thrust belt”. • Presenta Tectónica Compleja • Presenta buenas rocas de probable filiación petrolifica (roca madre, roca reservorio, roca sello) Presentación de Proyectos 2007
Notas del editor
- #2 Buenos Dias con todos, en esta oportunidad el tema que voy a tratar se refiere al proyecto de tesis que voy a desarrollar que titula estilo estrcutural y tectonica de la cuenca ene , sector sur.
- #3 En el transcurso de la charla seguiremos el contenido sgte: ubicación, generalidades, trabajos anteriores, lo objetivos que se pretende con la tesis, los metodos a seguir para cumplir los objetivos, sintesis de la geologia y las conclusiones
- #4 La cuenca ene se encuentra entre los departamentos de Pasco y Junin, entre los 10 y 12 grados de latitud sur, morfoestructuralmente esta limitado por la cordillera oriental al oeste, las montañas de shira al este, en su sector norte la sub cuenca pachitea y al sur la deflexion de huancabamba. Una vista en detalle de la zona, mostrando la parte que abarca el estudio que se encuentra al SW de la ciudad de Satipo que aproximadamente esta a 440 km de la ciudad de lima en linea recta.
- #5 La cuenca ene en el transcurso de las ultimas ha sido estudiada pero de manera escasa, requiriendo asi de una nueva investigación geológica. …. Es por ello que pluspetrol en convenio con Ingemmet, ……. Y en el marco de este convenio es donde se opta por realizar este estudio de investigacion que es la tesis. Presenta una tectonica compleja…… es asi que se requiere de una interpretacion tectonica, integrando nuevos datos de campo del sector sur, precisamete donde se realizo el trabajo de campo el anho pasado.
- #7 Algunos de los trabajos que involucra el area de la cuenca son:
- #8 Entre los principales objetivos tenemos: Analizar y determinar la geometria y estilo estructural de la cuenca Ene. Proponer un modelo que defina el estilo estructural, para relacionar a entrampamientos estructurales de prospeccion por hidrocarburos Georeferenciar la informacion para tener una base en el GIS
- #9 La metología para conseguir los objetivos planteados en la parte anterior las he divido en 2 partes una parte de campo que incluye, 1 2 y 3 este tipo de secciones de realiza en lugares donde hay poca sismica para tener una mejor intepretacion estructural del subsuelo, precisar la geometria de una trampa estructural, Con respecto al metodo de la secciones balanceadas tambien llamado cortes equlibrados elliot en el 83 menciona “Si un corte estructural puede ser restituido a un estado no deformado, es un corte estructural viable (Elliot, 1983)” Y una parte de campo donde se realizara la adqusicion de datos estructurales de campo, levantamiento de …… vale acotar que este trabajo de campo ya se realizo entre setiembre y noviembre del anho pasado, donde tambine forme parte de las brigadas de campo.

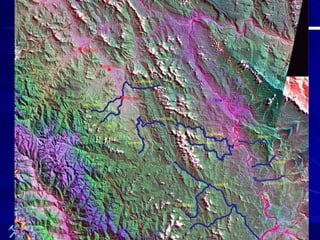

- #10 Una imagen landsat, delimitando el sector sur de la cuenca ene donde se desarrollo el trabajo de campo, se realizaron tres campanhas de campo, trabajando por secciones en quebradas especificas, para levantar columnas estratigraficas, hacer el cartografiado geolgogico, y haciendo un muestro sistematico para analisis de roca madre, roca reservorio, seccion delgada y trazas de fision. La primera campanha abarco el sector de san martin de pangoa, la segunda campana se trabajo estas tres quebradas para finalizar el trabajo de campo con estas otra tres quebradas.
- #11 La columna general de la cuenca presenta rocas sedimentarias desde le paleozoico al reciente, debido a la tectonica compleja de la cuenca esta columna tambien va a variar, ya que esta columna se se realiza en base a datos de campo de la parte norte y central de la cuenca. Prensenta un paleozoico inferior con tales rocas, uno superior con rocas de……, triasico jurasico que comprende al grupo pucara pasando a la formacion sarayaquillo del jurasico, en le cretacico tenemos al grupo oriente, la formacion chonta y la formacion vivian, termiando el periodo con la foramacion cachiyacu huchpayacu, y las capas rojas del del cenozoico. Hablando un poco de la geologia economica de la cuenca ene , elf reporta estudio geoquimicos analizando muestras, tanto para roca madre como para roca reservorio, siendo las formaciones …….que presentan buenas caracteristicas como roca almacen, asi mismo las rocas que probablemente generaron el petroleo del area son ..
- #12 Aquí tenemos un mapa base de las lineas sismicas siendo las lineas negras que representan las lineas sismicas, notese que en el sector sur no hay estudios geofisicos, teniendo la adqusicion sismica en la parte norte y centro de la cuenca. Es por ello tambien que se piensa realizar las secciones balanceadas donde hay poca sismica, para analizar el comportamiento de las estructuras en el subsuelo, jalando la informacion que se obtuvo en campo.

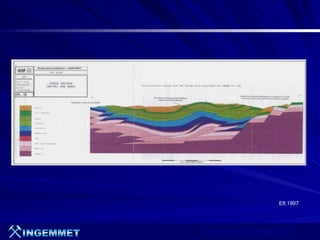

- #13 Este es un modelo en base a la interpretacion de linea sismica que propone ELF, donde se observa la geometria tipica de este tipo de cuenca, con fallamiento inverso con vergencia a este y cabalgamientos, aquí el nivel de despegue es la base de la formacion cabanillas. Provocando estos sobreescurrimientos.
- #14 Este es otro modelo donde integrado con datos de sismica, se observa tambien las estructuras que se genera en este tipo de cuencas, algunos duplex, fallamiento inverso y pliegues por flexion de falla y propagacion de falla.

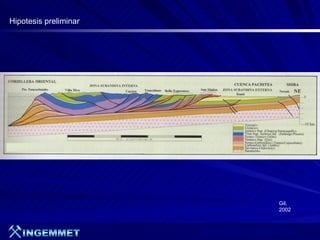

- #15 Sin embargo el modelo preliminar que se plantea como hipotesis es similar a esta Seccion estructural de la sub cuenca pachitea mas al norte, debido al trabajo de campo realizado y el cartografiado geologico, inidica que se mantiene el fallamiento con vergencia al este, el nivel de despegue para el caso de la parte sur seria la base del ambo, ya que en el sector mas meridional existe afloramientos de ambo, y un dato importante es un retrocabalgamiento que acontece en la zona, sacando rocas mas antiguas del jurasico respecto al cretaceo que tenemos en este lado.
